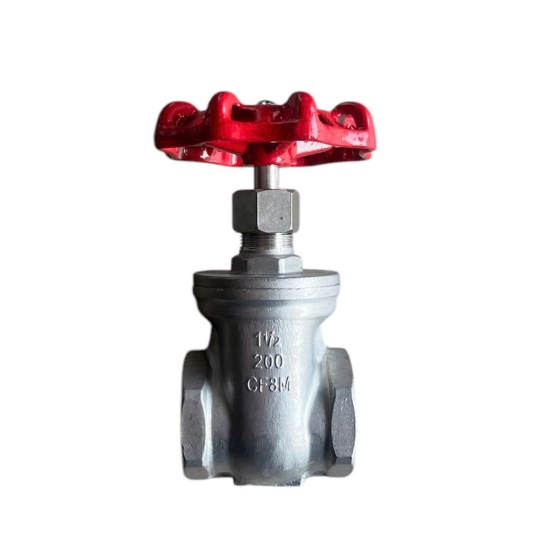

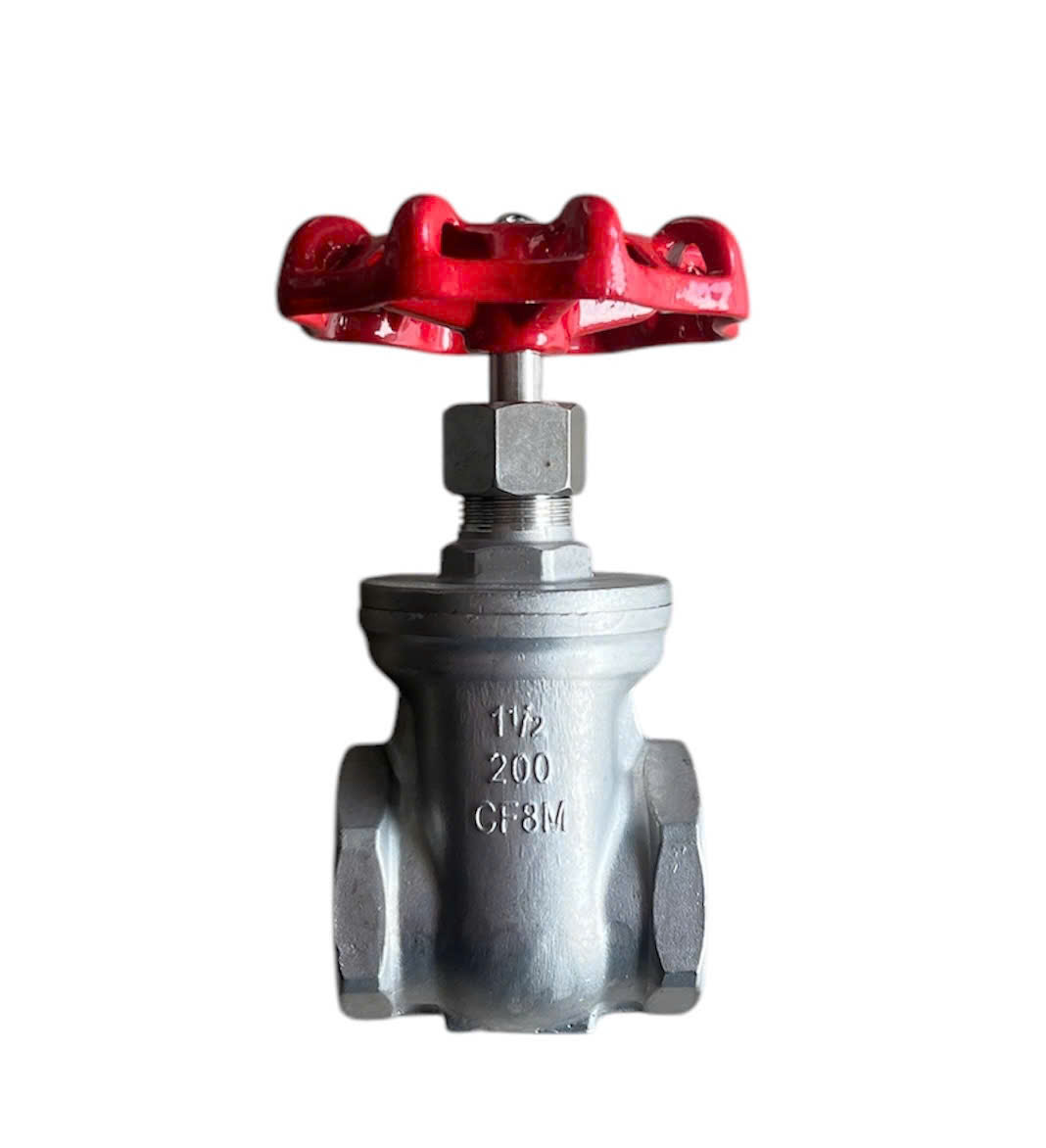

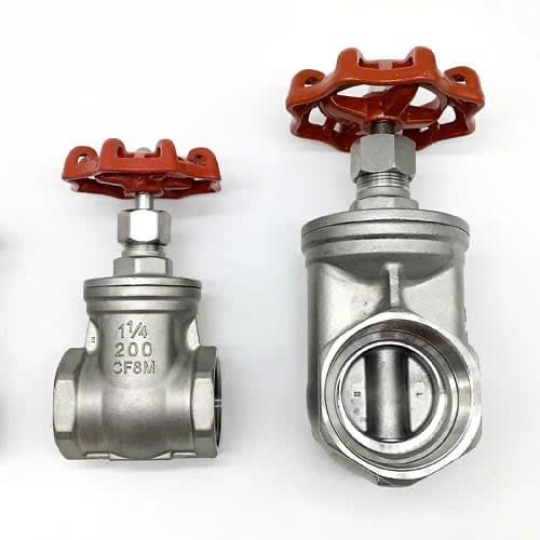

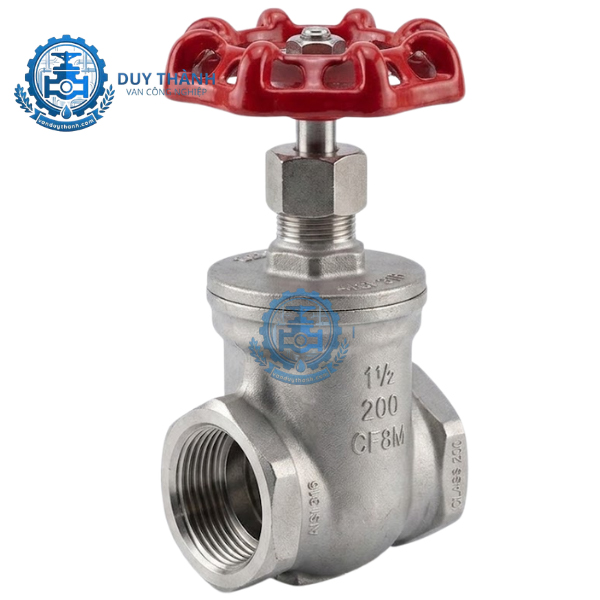

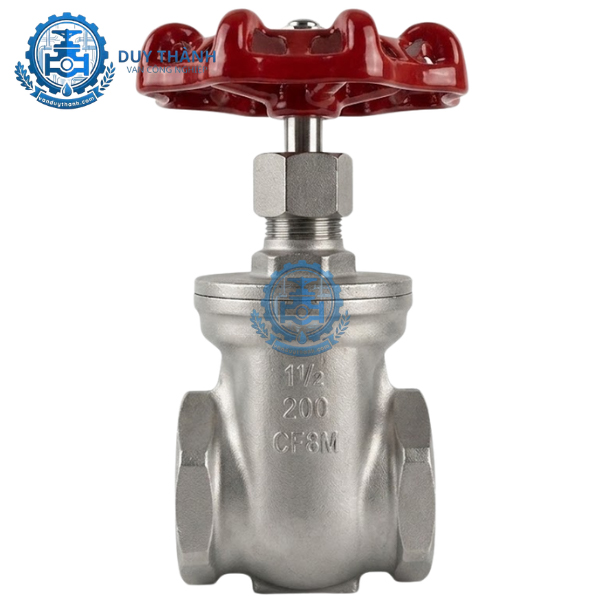

Van Cửa Inox 304 Nối Ren Tay Xoay Afbv

1. Tính năng của Van Cửa Inox 304 Nối Ren AFBV

Van cửa inox 304 nối ren (Gate Valve) sở hữu những đặc tính kỹ thuật vượt trội, giúp nó trở thành lựa chọn hàng đầu cho các hệ thống yêu cầu sự bền bỉ:

• Khả năng chống ăn mòn vượt trội: Chất liệu inox 304 (thép không gỉ) giúp van không bị oxy hóa trong môi trường ẩm ướt, hóa chất nhẹ hoặc nước thải.

• Thiết kế dòng chảy thẳng: Khi van mở hoàn toàn, đĩa van được nâng lên hoàn toàn khỏi đường đi của lưu chất, giúp giảm thiểu ma sát và không làm sụt giảm áp suất dòng chảy.

• Độ kín khít cao: Sự kết hợp giữa bề mặt làm kín bằng inox và thiết kế đĩa cứng giúp ngăn chặn rò rỉ hiệu quả ngay cả ở áp suất cao.

• Sự linh hoạt trong vận hành: Ngoài tay xoay truyền thống, dòng van AFBV tại Van Duy Thành còn có khả năng tích hợp bộ điều khiển điện hoặc khí nén để tự động hóa quy trình.

2. Tác dụng của Van Cửa Inox 304 Nối Ren Tay Xoay Afbv

Trong hệ thống đường ống, van cửa đóng vai trò là "người gác cổng" với các công dụng chính sau:

• Đóng/Mở dòng lưu chất: Tác dụng chính của van là cho phép hoặc ngăn chặn hoàn toàn dòng chảy lưu thông qua đường ống. Lưu ý, van cửa không được khuyến khích dùng để điều tiết lưu lượng vì dễ gây xói mòn đĩa van.

• Bảo vệ hệ thống: Giúp cô lập các đoạn mạch đường ống khi cần bảo trì, sửa chữa thiết bị phía sau mà không cần ngắt toàn bộ hệ thống lớn.

• Ổn định áp suất: Nhờ thiết kế không gây cản trở dòng chảy, van giúp duy trì sự ổn định của lưu lượng và áp suất vận hành.

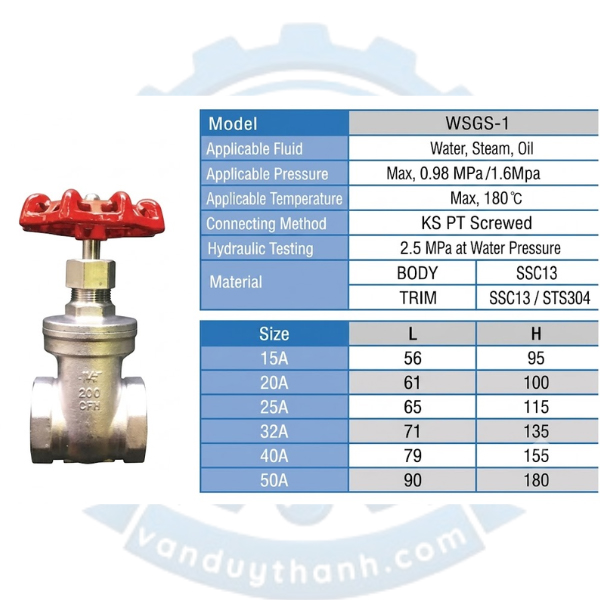

3. Thông số kỹ thuật của Van Cửa Inox 304 Nối Ren Tay Xoay Afbv

Dưới đây là bảng thông số kỹ thuật chi tiết giúp quý khách hàng dễ dàng lựa chọn sản phẩm phù hợp với bản vẽ kỹ thuật:

4. Cấu tạo của Van Cửa Inox 304 Nối Ren Tay Xoay Afbv

Cấu tạo của van cửa inox AFBV gồm 5 bộ phận chính được lắp ráp chính xác:

4.1. Thân van (Body)

Được đúc nguyên khối từ inox 304 hoặc 316, có độ dày tiêu chuẩn để chịu được áp suất nội tại. Hai đầu thân van được tiện ren trong để kết nối trực tiếp với đường ống.

4.2. Nắp van (Bonnet)

Phần phía trên thân van, nơi chứa trục van và bộ phận làm kín. Nắp van có thể tháo rời để kiểm tra hoặc thay thế các linh kiện bên trong mà không cần tháo toàn bộ van khỏi hệ thống.

4.3. Đĩa van (Gate/Wedge)

Bộ phận trực tiếp chặn dòng chảy. Đĩa van thường có dạng hình nêm (wedge) để khi đóng xuống sẽ ép chặt vào ghế van, tạo độ kín tuyệt đối.

4.4. Trục van (Stem)

Kết nối giữa tay quay và đĩa van. Khi xoay tay quay, trục van sẽ truyền chuyển động tịnh tiến để nâng hoặc hạ đĩa van.

4.5. Bộ phận truyền động (Handwheel)

Tay quay dạng vòng tròn, thường được làm bằng gang hoặc hợp kim phủ sơn tĩnh điện, giúp người vận hành thao tác đóng mở nhẹ nhàng.

5. Nguyên lí làm việc của Van Cửa Inox 304 Nối Ren Tay Xoay Afbv

Van cửa hoạt động dựa trên nguyên lý chuyển động tịnh tiến (lên - xuống) của đĩa van:

1. Trạng thái Mở: Khi xoay tay quay theo chiều ngược kim đồng hồ, trục van sẽ kéo đĩa van di chuyển lên trên. Khi đĩa van nằm hoàn toàn trong nắp van, cửa van mở hoàn toàn, lưu chất đi qua mà không gặp vật cản.

2. Trạng thái Đóng: Khi xoay tay quay theo chiều kim đồng hồ, trục van đẩy đĩa van đi xuống. Đĩa van sẽ lọt vào rãnh ghế van và ép chặt, ngăn không cho lưu chất đi qua.

Vì đĩa van di chuyển vuông góc với dòng chảy nên lực cần thiết để đóng mở van cửa thường thấp hơn so với van cầu.

6. Môi trường ứng dụng của Van Cửa Inox 304 Nối Ren Tay Xoay Afbv

Nhờ tính chất kháng hóa chất và chịu nhiệt, sản phẩm được ứng dụng rộng rãi trong:

• Hệ thống xử lý nước: Nước sạch, nước thải y tế, nước thải công nghiệp chứa hóa chất ăn mòn.

• Ngành thực phẩm và đồ uống: Nhà máy bia, rượu, sữa, nước giải khát nhờ đặc tính sạch sẽ, không gỉ sét của inox.

• Hệ thống hơi nóng (Steam): Lò hơi, nồi hơi trong các nhà máy dệt nhuộm, may mặc.

• Ngành hóa dầu và khí gas: Ứng dụng trong các môi trường có tính xâm thực cao hoặc yêu cầu an toàn phòng chống cháy nổ.

7. Hướng dẫn lắp đặt Van Cửa Inox 304 Nối Ren Tay Xoay Afbv

Để đảm bảo van hoạt động ổn định và bền bỉ, cần tuân thủ quy trình lắp đặt sau:

1. Vệ sinh đường ống: Loại bỏ rác thải, mạt sắt, cát trong đường ống trước khi lắp van để tránh làm trầy xước đĩa van.

2. Kiểm tra ren: Đảm bảo ren của ống và ren của van tương thích về chuẩn loại (NPT/BSPT).

3. Sử dụng băng tan (Cao su non): Quấn một lượng băng tan vừa đủ quanh ren ngoài của ống để tăng độ kín khít.

4. Thao tác vặn: Sử dụng mỏ lết vặn vừa tay. Không nên vặn quá chặt có thể gây nứt vỡ cổ ren inox (dù inox rất cứng nhưng ren vẫn có giới hạn chịu lực).

5. Hướng lắp đặt: Van cửa có thể lắp theo hướng ngang hoặc đứng, tuy nhiên lắp theo hướng tay quay hướng lên trên là tốt nhất cho việc vận hành và bảo trì.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Cửa Inox 304 Nối Ren Tay Xoay Afbv chính hãng

Nếu bạn đang tìm kiếm giải pháp vật tư đường ống chất lượng, Van Duy Thành chính là địa chỉ tin cậy hàng đầu. Chúng tôi tự hào mang đến:

• Sản phẩm chất lượng cao: Toàn bộ sản phẩm Van Cửa Inox 304 nối ren AFBV đều được nhập khẩu trực tiếp từ các quốc gia có nền công nghiệp phát triển như Hàn Quốc, Đài Loan.

• Đầy đủ chứng chỉ: Cung cấp đầy đủ giấy tờ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng), đảm bảo tính minh bạch và uy tín cho các dự án.

• Kho hàng lớn: Luôn sẵn kho số lượng lớn các kích cỡ từ DN15 đến DN60, đáp ứng nhanh chóng nhu cầu giao hàng hỏa tốc.

• Giá cả cạnh tranh: Với lợi thế nhập khẩu trực tiếp, Van Duy Thành cam kết mức giá tốt nhất thị trường cho các đơn vị thi công và đại lý.

• Bảo hành tận tâm: Chính sách bảo hành 12 tháng, lỗi 1 đổi 1 giúp khách hàng hoàn toàn yên tâm khi sử dụng.
