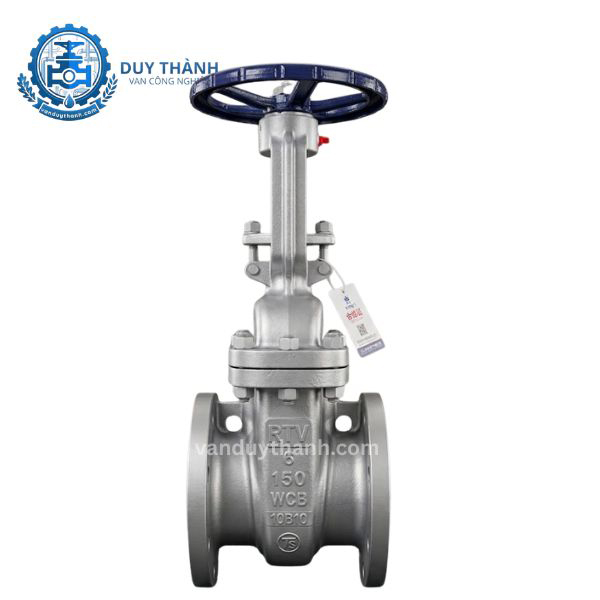

an Cửa, Van Cổng Thép Wcb Mặt Bích Ansi Rtv DN15 - DN2000

Trong các hệ thống đường ống vận hành ở điều kiện khắc nghiệt như áp suất cao, nhiệt độ cực hạn hay dòng lưu chất có tính xâm thực mạnh, các dòng van gang hay van đồng thông thường không thể đáp ứng được yêu cầu an toàn kỹ thuật. Lúc này, Van Cửa, Van Cổng Thép Wcb Mặt Bích Ansi Rtv DN15 - DN2000 chính là giải pháp cơ khí tối ưu nhất. Với cấu trúc từ thép đúc cấp áp lực cao, thiết bị đảm nhận vai trò đóng/mở hoàn toàn dòng lưu chất, giúp hệ thống hoạt động liên tục và an toàn tuyệt đối.

Sản phẩm đến từ thương hiệu van công nghiệp nổi tiếng RTV, sử dụng vật liệu thép đúc cao cấp mã WCB (ASTM A216) phối hợp cùng kết nối mặt bích theo tiêu chuẩn khắt khe ANSI của Mỹ. Sở hữu dải kích thước toàn diện từ nhỏ DN15 phục vụ các đường ống nhánh cho đến siêu lớn DN2000 ứng dụng trong các trục truyền tải năng lượng quốc gia, dòng van cổng thép WCB RTV đang được nhập khẩu và phân phối chính hãng bởi Van Duy Thành với đầy đủ chứng chỉ chất lượng CO, CQ, đáp ứng tiến độ cho mọi dự án trọng điểm.

1. Ưu điểm nổi bật của Van Cửa, Van Cổng Thép Wcb Mặt Bích Ansi Rtv

Được thiết kế để thống trị các môi trường khắc nghiệt, dòng van cửa thép WCB RTV sở hữu những đặc tính kỹ thuật vượt trội vượt xa các đối thủ cùng phân khúc:

• Khả năng chịu nhiệt và áp lực siêu việt: Thép đúc WCB kết hợp với đệm làm kín graphite cho phép van hoạt động bền bỉ ở nhiệt độ lên tới 425°C và áp lực phá hủy cực lớn (đạt chuẩn Class 600, Class 900), chuyên dụng cho hơi nóng quá nhiệt và dầu nóng.

• Cấu trúc ty nổi (OS&Y) an toàn: Giúp người vận hành dễ dàng nhận biết trạng thái đóng hay mở của van dựa vào chiều cao của ty van nhô lên, đồng thời phần ren ty nằm ngoài giúp tránh bị ăn mòn bởi lưu chất bên trong.

• Đĩa van chịu mài mòn cao: Đĩa van dạng nêm (Wedge) được tôi cứng và phủ lớp hợp kim chịu lực Stellit, ngăn chặn hiện tượng mài mòn trầy xước khi đóng mở ở áp suất cao.

• Tối ưu hóa tổn thất áp suất: Khi mở hoàn toàn, cánh van được kéo lên hết khoang van, lòng van bằng phẳng giúp dòng lưu chất đi qua thẳng 100%, hệ số cản bằng không và không gây hiện tượng sụt áp (pressure drop).

• Tuổi thọ vận hành bền lâu: Thân thép cứng cáp giúp chống lại hiện tượng giãn nở nhiệt và chống hiện tượng búa nước (water hammer) cực tốt, giảm thiểu chi phí bảo trì thay thế cho nhà máy.

2. Cấu tạo chi tiết của Van Cổng Thép WCB RTV

Sự chắc chắn của chiếc van cổng thép WCB mặt bích ANSI đến từ kết cấu module lắp ghép chính xác từ các chi tiết vật liệu cao cấp:

2.1. Thân van (Body) và Nắp van (Bonnet)

Cả hai bộ phận đều được đúc từ thép carbon WCB chất lượng cao theo tiêu chuẩn ASTM A216. Thân van đúc liền mặt bích chuẩn ANSI (như ANSI Class 150, Class 300). Thân và nắp kết nối với nhau bằng các bu-lông thép cường độ cao, giữa bích nắp là đệm kín bằng graphite chịu nhiệt.

2.2. Đĩa van (Wedge / Gate)

Đúc bằng thép WCB hoặc thép không gỉ, bề mặt tiếp xúc (Seal Face) được hàn phủ một lớp hợp kim cứng Co-Cr (Stellit). Thiết kế đĩa van hình nêm linh hoạt (Flexible Wedge) giúp tự điều chỉnh độ khít góc, đảm bảo van đóng kín tuyệt đối ngay cả khi có sự chênh lệch nhiệt độ lớn.

2.3. Trục van / Ty van (Stem)

Chế tạo từ thép không gỉ tôi cứng (thường là inox CR13 hoặc F6a), chịu mô-men xoắn lớn khi đóng mở van. Do thiết kế ty nổi, phần ren trục nằm ở phía trên, được bôi trơn bằng mỡ chịu nhiệt giúp tay quay vận hành mượt mà.

2.4. Bệ đỡ van (Seat Ring)

Được ép chặt hoặc hàn trực tiếp vào thân van. Bề mặt bệ đỡ cũng được xử lý phủ cứng chống mài mòn thủy lực, kết hợp với đĩa van tạo thành cấu trúc kín khít kim loại - kim loại (Metal to Metal Seat), ngăn chặn rò rỉ ở áp suất cực cao.

3. Thông số kỹ thuật chi tiết của sản phẩm

Để hỗ trợ các kỹ sư lập dự toán và bóc tách kỹ thuật, Van Duy Thành cung cấp bảng thông số tiêu chuẩn của dòng van cổng thép WCB RTV:

4. Nguyên lý hoạt động của Van Cổng Ty Nổi Thép WCB

Van cửa thép WCB RTV vận hành dựa trên chuyển động tịnh tiến lên xuống của đĩa van theo phương vuông góc với dòng lưu chất:

1. Trạng thái đóng: Khi xoay vô lăng tay quay theo chiều kim đồng hồ, trục van quay và đẩy đĩa van hình nêm đi xuống đáy thân van. Đĩa van ép chặt vào hai bệ đỡ (Seat), tạo ra độ kín khít tuyệt đối cắt đứt hoàn toàn dòng lưu chất.

2. Trạng thái mở: Khi xoay tay quay ngược chiều kim đồng hồ, phần ren của trục van sẽ kéo trục và đĩa van di chuyển tịnh tiến lên trên khoang nắp van. Ty van nhô cao lên ngoài vô lăng. Lúc này, lòng van trống rỗng, lưu chất tự do di chuyển qua van mà không chịu bất kỳ lực cản nào.

Khuyến cáo vận hành: Van cổng chỉ được thiết kế cho chức năng đóng hoàn toàn hoặc mở hoàn toàn. Tuyệt đối không dùng van cổng để tiết lưu (điều tiết dòng chảy) vì dòng lưu chất áp lực cao sẽ nhanh chóng làm xói mòn, biến dạng đĩa van và gây hỏng bệ đỡ.

5. Ứng dụng thực tế của Van Cửa Thép WCB RTV

Với cấu trúc chịu tải cơ học nặng và chịu nhiệt lên tới 425°C, dòng sản phẩm dải kích cỡ từ DN15 đến DN2000 là sự lựa chọn không thể thay thế trong:

• Ngành công nghiệp dầu khí và lọc hóa dầu: Lắp đặt trên các đường ống dẫn dầu thô, xăng thành phẩm, khí hóa lỏng (LPG) nhờ tính năng kín khít kim loại chịu áp suất lớn.

• Nhà máy nhiệt điện và hệ thống lò hơi (Steam): Sử dụng trên các trục ống dẫn hơi nóng quá nhiệt, nước cấp nồi hơi công nghiệp cao áp.

• Ngành sản xuất hóa chất và luyện kim: Đường dẫn các dung môi ở nhiệt độ cao, hệ thống khí thải lò nung công nghiệp.

• Công trình thủy lợi và truyền tải nước quy mô lớn: Các kích cỡ siêu lớn từ DN1000 đến DN2000 được dùng làm van chặn tổng cho các trạm bơm thủy lợi, nhà máy cấp nước đô thị.

6. Phân loại và hướng dẫn chọn Class áp lực phù hợp

Để tránh lãng phí chi phí đầu tư hoặc chọn nhầm van không đủ áp lực gây mất an toàn, quý khách cần lưu ý cách phân loại theo tiêu chuẩn ANSI:

6.1. Van cổng thép WCB Class 150

Chịu áp lực làm việc thông thường khoảng 20 bar (2.0 MPa). Dòng này phổ biến nhất, ứng dụng tốt cho các hệ thống hơi nóng tiêu chuẩn, hệ thống dầu truyền nhiệt thông thường của nhà máy dệt nhuộm, thực phẩm.

6.2. Van cổng thép WCB Class 300 & Class 600

Chịu áp lực làm việc lên tới 50 bar - 100 bar. Chuyên dụng cho các hệ thống thủy lực siêu áp, đường ống dẫn khí hóa lỏng tầm xa hoặc hệ thống hơi quá nhiệt áp suất cao của nhà máy điện.

7. Hướng dẫn lắp đặt và bảo dưỡng đúng kỹ thuật

Độ bền của van cổng thép WCB mặt bích ANSI phụ thuộc rất lớn vào quy trình lắp đặt chuyên nghiệp và chế độ bảo dưỡng định kỳ.

7.1. Quy trình lắp đặt tiêu chuẩn

• Làm sạch đường ống: Trước khi lắp van, cần thổi sạch xỉ hàn, cát đá trong ống để tránh làm trầy xước bệ van khi chạy thử.

• Tư thế lắp đặt: Tốt nhất nên lắp van theo phương thẳng đứng (vô lăng hướng lên trên). Đối với các size lớn từ DN300 trở lên, nếu lắp ngang cần có bệ đỡ cho phần nắp van và hộp số để tránh ứng suất uốn làm cong ty van.

• Siết bu-lông mặt bích: Sử dụng đệm kín graphite chịu nhiệt chèn giữa bích van và bích ống chuẩn ANSI. Siết các bu-lông đều tay theo hình sao đối xứng để lực ép phân bổ cân bằng, ngăn ngừa rò rỉ dòng chảy.

7.2. Quy trình bảo dưỡng định kỳ

1. Định kỳ 3 - 6 tháng cần tra mỡ chịu nhiệt vào phần ren lộ ra của ty van để đảm bảo tay quay vận hành nhẹ nhàng.

2. Nếu phát hiện rò rỉ ở cổ ty van (nhờn gasket), tiến hành siết nhẹ các đai ốc ở cổ van (Gland Flange) để ép chặt vòng đệm tết chèn (Packing).

3. Thường xuyên kiểm tra các bu-lông kết nối giữa thân và nắp xem có bị lỏng do hiện tượng rung lắc của đường ống hay không để siết chặt kịp thời.

Van Duy Thành chuyên cung cấp Van Cửa, Van Cổng Thép Wcb Mặt Bích Ansi Rtv

Nếu quý khách hàng, nhà thầu đang tìm kiếm dòng sản phẩm Van Cửa, Van Cổng Thép Wcb Mặt Bích Ansi Rtv DN15 - DN2000 cao cấp cho công trình của mình, Van Duy Thành chính là sự lựa chọn uy tín hàng đầu:

• Cam kết sản phẩm chính hãng RTV 100%, đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc xuất xứ rõ ràng.

• Năng lực cung ứng vượt trội, sẵn kho nhiều kích cỡ từ thông dụng đến các size đặc thù cho dự án lớn.

• Mức giá cạnh tranh tối đa nhờ lợi thế nhập khẩu trực tiếp, đi kèm chính sách chiết khấu thương mại hấp dẫn.

• Giao hàng nhanh chóng tận công trình, hỗ trợ tư vấn giải pháp kỹ thuật 24/7 từ đội ngũ kỹ sư chuyên nghiệp.

• Chế độ hậu mãi chu đáo với chính sách bảo hành 12 tháng lỗi đổi mới nhanh chóng.
