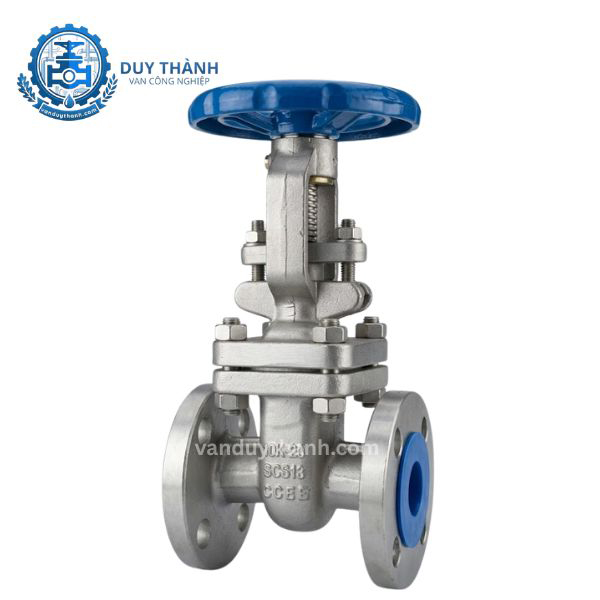

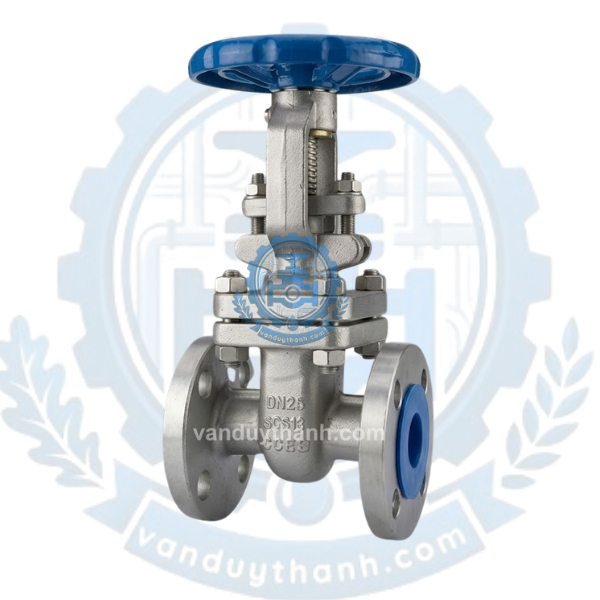

Van Cổng, Van Cửa Inox 304 Mặt Bích Jis 10k Afbv DN15 - DN300

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát và điều tiết lưu lượng dòng chảy đòi hỏi các thiết bị phải có độ bền cao, hoạt động ổn định và khả năng chống chịu môi trường khắc nghiệt. Van cổng inox 304 mặt bích JIS 10K AFBV DN15 - DN300 chính là giải pháp tối ưu hàng đầu được các kỹ sư tin dùng. Sản phẩm này còn có tên gọi phổ biến là van cửa inox 304, thuộc dòng van đóng mở cơ học nhờ đĩa van chạy lên xuống như một cánh cổng. Được sản xuất bởi thương hiệu AFBV danh tiếng và tuân thủ nghiêm ngặt tiêu chuẩn JIS 10K của Nhật Bản, dòng van cổng inox này không chỉ đảm bảo độ kín khít tuyệt đối mà còn mang lại tuổi thọ vận hành vượt trội cho toàn bộ hệ thống.

1. Ưu điểm nổi bật của van cổng inox 304 mặt bích JIS 10K AFBV

Dòng van cửa inox 304 mặt bích này sở hữu nhiều thế mạnh vượt trội so với các loại van gang hoặc van đồng thông thường trên thị trường:

• Khả năng chống ăn mòn tối ưu: Nhờ hàm lượng Crom và Niken cao trong hợp kim inox 304, van có khả năng kháng oxy hóa tuyệt vời, không bị hoen gỉ trong môi trường ẩm ướt, hóa chất loãng, hoặc nước thải công nghiệp.

• Chịu nhiệt và chịu áp tốt: Thiết kế độ dày thân van theo tiêu chuẩn JIS 10K giúp thiết bị hoạt động ổn định ở áp lực 10 kgf/cm² và chịu được mức nhiệt độ liên tục lên đến 180°C.

• Thiết kế dòng chảy thẳng tự do: Khi mở hoàn toàn, đĩa van cổng được nâng lên khỏi lòng ống, không gây cản trở dòng chảy. Điều này giúp giảm thiểu tối đa hiện tượng sụt giảm áp suất và hạn chế sự mài mòn dòng chảy bên trong thân van.

• Độ bền cơ học vượt trội: Thân và nắp van được đúc nguyên khối, kết nối mặt bích chắc chắn giúp giảm rung lắc, chịu được các va đập ngoại lực mạnh trong quá trình vận hành đường ống.

• Dải kích cỡ cực kỳ đa dạng: Với các kích thước từ nhỏ DN15 cho đến lớn DN300, sản phẩm dễ dàng ứng dụng từ các đường ống dân dụng nhỏ cho đến hệ thống thủy lợi, nhà máy công nghiệp quy mô lớn.

2. Cấu tạo chi tiết của van cổng inox 304 mặt bích JIS 10K AFBV

Để hiểu rõ tại sao thiết bị này có khả năng vận hành bền bỉ, chúng ta cần phân tích sâu vào cấu trúc cơ khí của nó. Bản chất dòng sản phẩm AFBV DN15 - DN300 được cấu thành từ các bộ phận chuyển động đồng bộ sau:

2.1. Thân van và nắp van (Body & Bonnet)

• Được đúc hoàn toàn bằng inox 304 chất lượng cao. Thân van là nơi chịu lực chính và có đúc sẵn hai mặt bích tiêu chuẩn JIS 10K ở hai đầu để kết nối với đường ống. Nắp van được định vị phía trên bằng hệ thống bu lông vững chắc, cho phép tháo rời dễ dàng để bảo dưỡng hoặc thay thế linh kiện bên trong.

2.2. Đĩa van (Gate/Wedge)

• Bộ phận trực tiếp chặn hoặc mở dòng chảy. Đĩa van của dòng van cửa inox 304 AFBV thường có thiết kế dạng nêm (Wedge) được gia công cơ khí chính xác. Khi đóng xuống, hai mặt của đĩa van sẽ ép chặt vào vòng đệm (Seat ring) tạo nên độ kín khít 100%, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất.

2.3. Trục van hay ty van (Stem)

• Trục van là bộ phận truyền động, kết nối giữa tay quay vô lăng và đĩa van. Thành phần này được làm bằng inox hàm lượng cao chịu lực kéo và lực nén cực tốt. Đối với dòng van cổng ty nổi, khi mở van trục sẽ trồi lên trên giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở bằng mắt thường.

2.4. Vòng đệm làm kín và Gioăng (Seat & Packing)

• Để ngăn chặn môi chất rò rỉ dọc theo trục van ra ngoài, hệ thống được trang bị bộ gioăng làm kín bằng vật liệu PTFE (Teflon) cao cấp. PTFE có đặc tính ma sát thấp, chịu nhiệt cao và không bị ăn mòn bởi các hóa chất thông dụng.

2.5. Bộ phận điều khiển (Handwheel)

• Tay quay vô lăng làm bằng thép hoặc gang sơn tĩnh điện, kết nối với trục van qua ren. Khi xoay vô lăng theo chiều kim đồng hồ hoặc ngược lại, trục van sẽ chuyển động tịnh tiến để nâng hoặc hạ đĩa van.

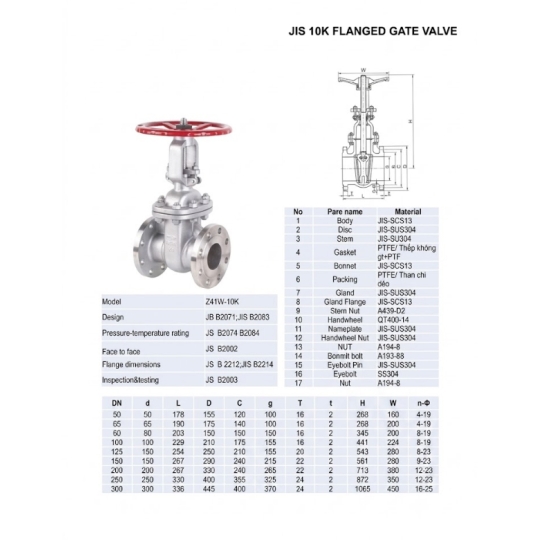

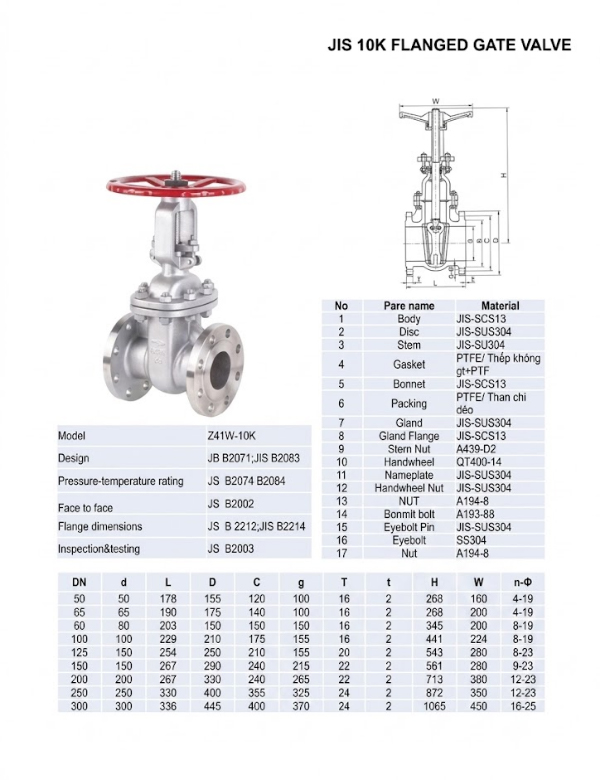

3. Thông số kỹ thuật chi tiết của sản phẩm

Dưới đây là bảng thông số kỹ thuật chuẩn hóa giúp các đơn vị thầu và kỹ sư dễ dàng đối chiếu khi thiết kế hệ thống:

4. Nguyên lý hoạt động của van cửa inox 304 mặt bích

Van cổng inox 304 mặt bích JIS 10K AFBV hoạt động dựa trên nguyên lý tịnh tiến tuyến tính của đĩa van. Quá trình vận hành diễn ra hết sức đơn giản nhưng đòi hỏi sự chính xác cơ khí cao:

• Trạng thái Mở van (Open): Khi người vận hành xoay tay quay vô lăng theo chiều ngược kim đồng hồ, lực xoắn sẽ làm trục van chuyển động xoay ren. Cơ chế này kéo trục van và đĩa van di chuyển tịnh tiến đi lên trên, lọt hoàn toàn vào phần không gian bên trong nắp van (Bonnet). Lúc này, lòng van mở hoàn toàn, lưu chất được tự do đi qua với lưu lượng và áp suất tối đa mà không gặp bất kỳ vật cản nào.

• Trạng thái Đóng van (Close): Khi xoay tay quay theo chiều kim đồng hồ, trục van sẽ đẩy đĩa van đi xuống dần vào lòng ống dẫn. Khi đĩa van hạ xuống vị trí thấp nhất, các mặt nêm của đĩa sẽ ép chặt vào hai vòng đệm (Seat) ở thân van. Nhờ độ vát hình chêm chính xác kết hợp gioăng PTFE, dòng lưu chất sẽ bị chặn lại hoàn toàn, không thể rò rỉ qua bên kia của hệ thống đường ống.

Lưu ý kỹ thuật quốc tế: Van cổng được thiết kế chuyên dụng cho nhiệm vụ Đóng/Mở hoàn toàn (On/Off). Tuyệt đối không ứng dụng van cho mục đích điều tiết lưu lượng (mở lửng 30%, 50%). Việc mở lửng sẽ khiến lực dòng chảy tốc độ cao liên tục va đập vào đĩa van, gây hiện tượng xâm thực (cavitation), làm mài mòn nhanh chóng đĩa van và gây ra tiếng ồn, rung lắc hệ thống đường ống.

5. Ứng dụng thực tế của van cổng inox 304 AFBV DN15 - DN300

Nhờ ưu điểm vượt trội từ chất liệu inox 304 cùng dải kích thước rộng lớn từ DN15 đến DN300, sản phẩm này xuất hiện phổ biến trong rất nhiều ngành công nghiệp và dân dụng trọng điểm:

• Hệ thống xử lý nước và nước thải: Khả năng kháng rỉ sét tuyệt hảo giúp van hoạt động bền bỉ trong các môi trường chứa hóa chất xử lý nước, nước thải sinh hoạt và nước thải công nghiệp chưa qua xử lý.

• Ngành công nghiệp hóa chất, dệt nhuộm: Van chịu được sự ăn mòn của các dung dịch axit loãng, kiềm, muối và các dung môi hữu cơ đặc thù trong các nhà máy sản xuất.

• Ngành chế biến thực phẩm và dược phẩm: Bề mặt inox 304 được xử lý nhẵn mịn, không sản sinh độc tố, đảm bảo các tiêu chuẩn khắt khe về vệ sinh an toàn thực phẩm cũng như y tế.

• Hệ thống lò hơi, nồi hơi và PCCC: Khả năng chịu nhiệt tốt lên tới 180°C giúp van vận hành an toàn trong hệ thống cung cấp hơi nước bão hòa, hệ thống thông gió đường ống, và các mạng lưới cấp nước phòng cháy chữa cháy của các tòa nhà cao tầng.

• Ngành dầu khí và năng lượng: Được sử dụng tại các trạm bơm, hệ thống dẫn dầu, gas nhờ độ kín khít cao, ngăn chặn nguy cơ cháy nổ do rò rỉ lưu chất.

6. Phân loại và cách chọn sản phẩm phù hợp

Để lựa chọn chính xác dòng van cổng inox 304 mặt bích JIS 10K AFBV, quý khách hàng cần căn cứ vào các tiêu chí phân loại và kỹ thuật thực tế sau:

6.1. Phân loại theo kết cấu cấu tạo

• Van cổng ty nổi (Rising Stem Gate Valve): Phần ty van sẽ trồi lên cao khi mở van. Ưu điểm là dễ quan sát trạng thái van từ xa và phần ren trục không bị ngâm trong lưu chất, hạn chế tối đa việc bị ăn mòn cơ học. Thường dùng cho không gian lắp đặt rộng rãi.

• Van cổng ty chìm (Non-rising Stem Gate Valve): Khi đóng mở van, trục van chỉ xoay tại chỗ mà không trồi lên. Dòng này cực kỳ thích hợp cho các không gian lắp đặt chật hẹp, các hầm van sâu dưới lòng đất.

6.2. Hướng dẫn chọn van phù hợp hệ thống

• Xác định đường kính ống (Kích cỡ DN): Cần đo đạc chính xác phi ống để chọn van từ DN15 (ống phi 21mm) đến DN300 (ống phi 318mm).

• Kiểm tra tiêu chuẩn mặt bích: Đảm bảo bích của đường ống có sẵn cũng phải tuân theo tiêu chuẩn JIS 10K (về số lỗ bu lông, tâm lỗ, đường kính ngoài) để lắp đặt vừa vặn, tránh hiện tượng lệch tâm gây rò nước.

• Kiểm tra nhiệt độ và áp suất môi chất: Nếu môi trường làm việc vượt quá 180°C hoặc áp suất vượt quá 10 bar, cần liên hệ kỹ thuật viên của Van Duy Thành để được tư vấn dòng van tiêu chuẩn cao hơn như JIS 20K hoặc chất liệu Inox 316.

7. Hướng dẫn lắp đặt và bảo dưỡng đúng kỹ thuật

Việc tuân thủ quy trình lắp đặt và bảo dưỡng định kỳ không chỉ giúp van cửa inox 304 hoạt động trơn tru mà còn kéo dài tuổi thọ của toàn bộ hệ thống đường ống dẫn.

7.1. Quy trình lắp đặt chuẩn kỹ thuật

• Bước 1: Làm sạch đường ống: Trước khi lắp đặt, phải vệ sinh sạch sẽ lòng ống dẫn, loại bỏ hoàn toàn xỉ hàn, cát, đá, bụi bẩn để tránh trường hợp các dị vật này kẹt vào đĩa van khi đóng.

• Bước 2: Kiểm tra van: Đảm bảo van cổng inox không bị móp méo, nứt vỡ do quá trình vận chuyển. Thử quay vô lăng đóng mở vài lần xem có trơn tru không.

• Bước 3: Đặt gioăng đệm làm kín: Chèn thêm một lớp gioăng đệm cao mềm (hoặc gioăng Teflon) giữa mặt bích của van và mặt bích của đường ống để tăng tối đa độ kín.

• Bước 4: Siết bu lông đối xứng: Đút bu lông qua các lỗ bích và tiến hành siết đều tay theo hình ngôi sao hoặc đối xứng nhau. Không siết quá chặt một góc trước để tránh làm vênh mặt bích, gây ứng suất tập trung làm nứt tai bích.

7.2. Quy trình bảo dưỡng định kỳ

• Thường xuyên tra dầu, mỡ bôi trơn vào phần ren của trục van (đặc biệt là dòng van ty nổi) để tay quay luôn vận hành nhẹ nhàng.

• Định kỳ 3 - 6 tháng nên kiểm tra phần cổ van xem có hiện tượng rò rỉ lưu chất hay không. Nếu có, chỉ cần siết nhẹ các bu lông ở phần cổ ép gioăng (Gland flange) hoặc thay thế vòng đệm PTFE bên trong.

• Với những van ít khi sử dụng, nên lên lịch vận hành đóng/mở định kỳ (mỗi tháng 1 lần) để tránh đĩa van bị kẹt cứng do cặn bám lâu ngày.

Van Duy Thành chuyên cung cấp van cổng inox 304 mặt bích JIS 10K AFBV chính hãng

Đến với Van Duy Thành, Quý khách hàng hoàn toàn yên tâm về chất lượng sản phẩm và dịch vụ:

• Hàng nhập khẩu chính hãng thương hiệu AFBV cao cấp đầy đủ CO, CQ.

• Đầy đủ mọi kích cỡ từ DN15 đến DN300 luôn sẵn số lượng lớn tại kho.

• Giá thành cạnh tranh nhất thị trường cùng chính sách chiết khấu cực tốt cho các công trình, dự án lớn.

• Đội ngũ kỹ thuật viên giàu kinh nghiệm tư vấn chính xác giải pháp, hỗ trợ giao hàng nhanh chóng toàn quốc.
