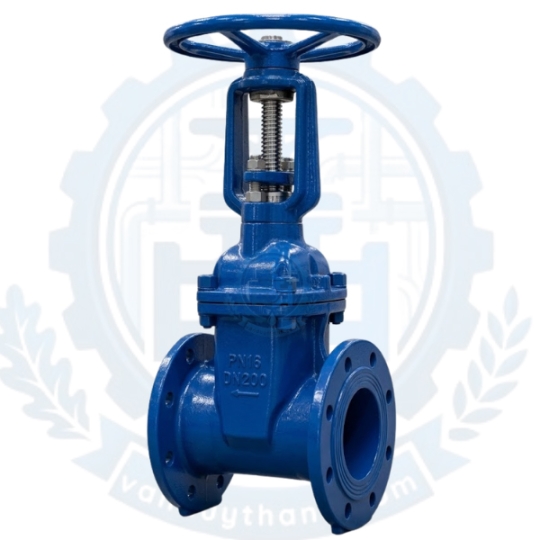

Van Cổng Ty Nổi

1. Tính năng của Van Cổng Ty Nổi

Van cổng ty nổi là một trong những dòng van công nghiệp có thiết kế truyền thống nhưng mang lại hiệu quả vận hành tối ưu nhất, sở hữu các tính năng khác biệt hoàn toàn so với dòng ty chìm:

• Bộ phận ty van chuyển động tịnh tiến: Khi vận hành mở van, phần ty van (trục van) sẽ trồi hẳn lên trên. Điều này giúp kỹ thuật viên dễ dàng nhận biết trạng thái đóng hay mở của van bằng mắt thường từ khoảng cách xa.

• Trục ren nằm ngoài chất lưu: Phần ren của ty van nằm hoàn toàn ở phía trên nắp van, không tiếp xúc trực tiếp với môi trường lưu chất bên trong. Tính năng này giúp bảo vệ trục van không bị rỉ sét, ăn mòn bởi hóa chất hay bám cặn bẩn từ dòng chảy.

• Dòng chảy thẳng toàn phần: Thiết kế cánh van nâng lên hoàn toàn khỏi lòng ống khi mở, giúp dòng lưu chất đi qua thẳng dòng, không bị cản trở lực và không làm giảm áp suất hệ thống.

• Đa dạng phương thức truyền động: Ngoài tay quay cơ học, van dễ dàng tích hợp thêm các bộ điều khiển điện (Motor) hoặc bộ điều khiển khí nén để vận hành tự động hóa từ xa.

2. Tác dụng của Van Cổng Ty Nổi

Van cổng ty nổi được lắp đặt trên các trục đường ống lớn nhằm thực hiện các vai trò kỹ thuật quan trọng:

• Đóng/ngắt lưu chất tuyến tính: Tác dụng chính của van là chặn đứng hoàn toàn hoặc mở thông cho phép lưu chất dịch chuyển qua vị trí lắp đặt.

• Bảo trì hệ thống an toàn: Nhờ khả năng nhận biết trạng thái qua độ nhô của ty van, người vận hành luôn biết chắc chắn van đã đóng kín hay chưa trước khi tiến hành tháo dỡ các thiết bị hạ nguồn để sửa chữa.

• Chịu tải và chịu nhiệt cao: Thích hợp cho các hệ thống năng lượng cao, hệ thống hơi nóng nhờ cấu trúc ty ngoài cách nhiệt, bảo vệ gioăng và ty van khỏi sự kéo giãn nhiệt độ.

3. Thông số kỹ thuật của Van Cổng Ty Nổi

4. Cấu tạo của Van Cổng Ty Nổi

Van cổng ty nổi có cấu trúc cơ khí phân tầng rõ rệt, hỗ trợ tối đa cho việc bảo trì, tra dầu mỡ mà không cần tháo rời van:

4.1. Thân van và Nắp van (Body & Bonnet)

Đúc từ các vật liệu chịu lực như gang, thép đúc hoặc inox tùy môi trường. Phần nắp van có thiết kế thêm giá đỡ (Yoke) để giữ cố định vị trí vô lăng và để lộ phần ty van đi qua.

4.2. Ty van (Trục van - Stem)

Là một thanh trục dài, phần trên có ren thô. Ty van được liên kết cố định với đĩa van ở phía dưới và xuyên thẳng qua nắp van lên phía trên vô lăng.

4.3. Đĩa van (Cánh van - Wedge)

Có hình dạng giống chiếc xẻng hoặc nêm chữ V. Tùy thuộc vào môi trường, đĩa van có thể bằng gang bọc cao su EPDM (cho nước sạch) hoặc bằng inox/thép nguyên khối (cho hóa chất, dầu khí, nhiệt độ cao).

4.4. Bộ phận truyền động (Vô lăng/Bộ điều khiển)

Vô lăng được giữ cố định theo chiều dọc trên giá đỡ nhưng có thể xoay tròn. Khi tích hợp tự động hóa, vô lăng được thay thế bằng các motor điện hoặc xy lanh khí nén.

5. Nguyên lí làm việc của Van Cổng Ty Nổi

Van cổng ty nổi hoạt động dựa trên nguyên lý biến đổi chuyển động quay của vô lăng thành chuyển động tịnh tiến thẳng đứng của trục van:

• Khi mở van: Người vận hành quay vô lăng ngược chiều kim đồng hồ. Do vô lăng bị khống chế không thể dịch chuyển lên xuống, lực xoay sẽ tác động vào các khớp ren, đẩy trục ty van trượt thẳng đứng lên trên. Trục van kéo theo đĩa van đi lên, để lộ toàn bộ lòng ống cho lưu chất đi qua. Ty van nhô cao lên khỏi vô lăng.

• Khi đóng van: Xoay vô lăng theo chiều kim đồng hồ, trục ty van sẽ chạy ren tịnh tiến đi xuống dưới, ép đĩa van xuống bệ đỡ bên trong thân van cho đến khi chặn khít dòng chảy. Ty van lúc này hạ xuống mức thấp nhất.

6. Môi trường ứng dụng của Van Cổng Ty Nổi

Nhờ dải vật liệu đa dạng từ gang đến thép và inox, van cổng ty nổi đáp ứng tốt các môi trường phức tạp:

• Hệ thống cấp thoát nước và PCCC: Thân gang đúc bọc cao su dùng phổ biến trong các trạm bơm nước sạch, nước thải sinh hoạt và mạng lưới PCCC.

• Hệ thống lò hơi, nồi hơi: Dòng thân thép đúc (WCB) chịu được áp suất cao và nhiệt độ lên tới 300°C của hơi nước bão hòa.

• Ngành hóa chất, thực phẩm và y tế: Thân và đĩa van bằng Inox (304, 316) chống ăn mòn tuyệt hảo trước các dung dịch axit, kiềm, hóa chất tẩy rửa.

• Ngành lọc hóa dầu và khí đốt: Sử dụng các tiêu chuẩn ANSI, JIS 20K với độ dày thân thép/inox cao để vận hành trong các đường ống dẫn dầu thô, khí hóa lỏng.

7. Hướng dẫn lắp đặt của Van Cổng Ty Nổi

Quy trình lắp đặt cần lưu ý đến không gian nhô lên của ty van:

• Bước 1: Khảo sát không gian: Vì ty van sẽ trồi lên khi mở, phải đảm bảo khoảng trống phía trên vị trí lắp van đủ rộng, không bị vướng trần nhà hoặc các đường ống khác.

• Bước 2: Làm sạch lòng ống và mặt bích: Súc rửa lòng ống dẫn để tránh xỉ hàn hay đất đá làm rách đĩa van khi đóng xuống.

• Bước 3: Đặt đệm làm kín: Chọn gioăng bích (cao su, teflon hoặc chì tùy nhiệt độ) đặt vào giữa mặt bích của van và ống.

• Bước 4: Siết bu lông đối xứng: Định vị van, xỏ bu lông và siết đều lực theo các cặp đối diện để đảm bảo mặt bích khít đều, không bị rò rỉ áp lực.

8. Những lỗi thường gặp và cách khắc phục của Van Cổng Ty Nổi

• Kẹt ty van, không thể xoay vô lăng:

  • Nguyên nhân: Do ty van lộ ra ngoài không khí lâu ngày không được bảo dưỡng nên bám bụi bẩn, khô mỡ hoặc bị rỉ sét phần ren.

  • Cách khắc phục: Dùng bàn chải sắt làm sạch phần ren trục, xịt dung dịch chống rỉ (RP7) và tra thêm mỡ bôi trơn chuyên dụng.

• Rò rỉ chất lưu tại cổ van (vị trí ty van trồi lên):

  • Nguyên nhân: Gioăng tết chèn (gland packing) tại cổ nắp van bị lỏng hoặc bị rách do ma sát lâu ngày.

  • Cách khắc phục: Siết thêm hai ốc ép cổ van. Nếu vẫn rò rỉ, cần xả áp đường ống và thay các vòng tết chèn mới.

• Thân van bị nứt, vỡ bích:

  • Nguyên nhân: Do lắp đặt sai tiêu chuẩn bích gây lệch tâm, hoặc xiết bu lông quá lực, co ngót nhiệt vượt mức cho phép.

  • Cách khắc phục: Thay thế van mới, căn chỉnh đường ống thẳng tâm trước khi xiết bu lông.

9. Van Duy Thành chuyên cung cấp Van Cổng Ty Nổi

Van Duy Thành là đơn vị chuyên nhập khẩu và phân phối các loại van cổng ty nổi chất lượng cao từ Đài Loan, Malaysia, Nhật Bản, Trung Quốc và Châu Âu. Chúng tôi mang đến cho khách hàng dải kích thước cực rộng từ DN50 đến DN2000 với đa dạng chất liệu (Gang, Thép, Inox) đáp ứng mọi thông số PN10, PN16, PN25, PN40.

Sản phẩm cung cấp bởi Van Duy Thành luôn có đầy đủ chứng chỉ chất lượng, hỗ trợ kỹ thuật tối đa và giá thành cạnh tranh nhất thị trường.

Thông tin liên hệ:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

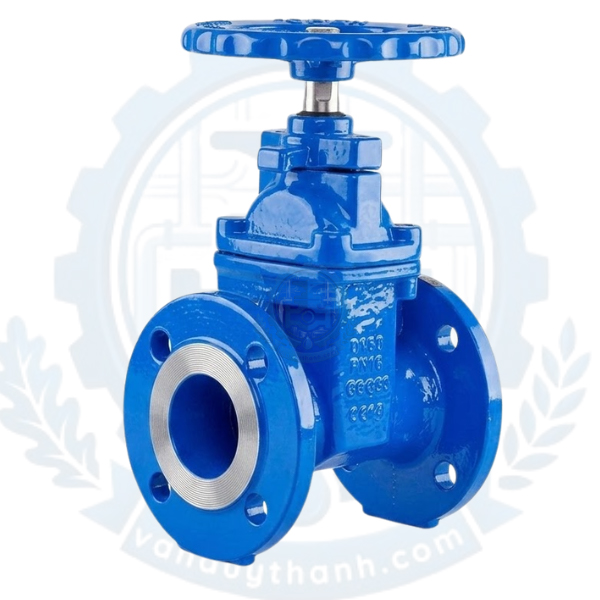

►XEM THÊM: Van Cổng Ty Chìm Mặt Bích PN16
