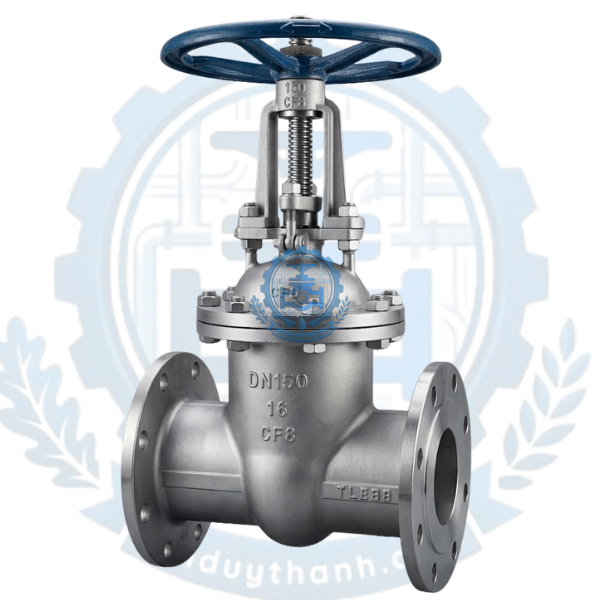

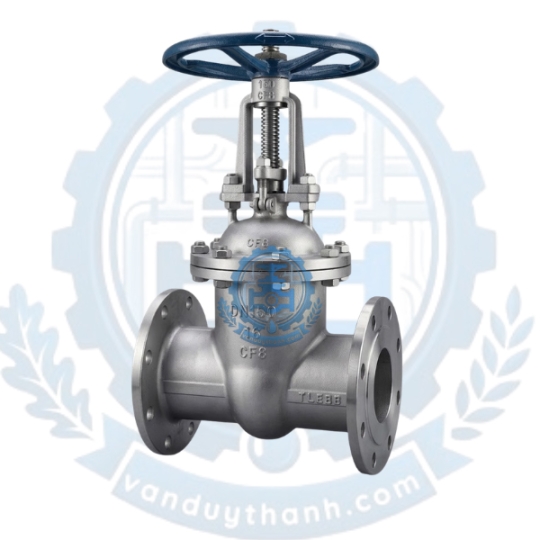

Van Cổng Inox 304 Mặt Bích Z41W-16P

1. Tính năng của Van Cổng Inox 304 Mặt Bích Z41W-16P

Van cổng inox 304 mặt bích Z41W-16P (hay còn gọi là van cửa) sở hữu nhiều đặc tính cơ lý ưu việt nhờ nguồn vật liệu chế tạo cao cấp. Các tính năng nổi bật của dòng van này bao gồm:

• Khả năng chịu dòng chảy thẳng tuyệt đối: Khi van được mở hoàn toàn, cánh van (đĩa van) sẽ được nhấc khỏi lòng đường ống. Thiết kế này giúp dòng lưu chất đi qua thẳng tắp mà không hề bị cản trở, không gây sụt giảm áp suất hay tổn hao năng lượng của hệ thống.

• Độ bền cơ học và kháng ăn mòn vượt trội: Nhờ vật liệu inox 304 (CF8) chất lượng cao, van có khả năng chống oxy hóa mạnh mẽ trong môi trường ẩm ướt, kháng lại sự ăn mòn của các loại hóa chất nhẹ, axit loãng và nước thải công nghiệp.

• Khả năng làm việc trong môi trường khắc nghiệt: Sự kết hợp giữa thân thép không gỉ và gioăng PTFE giúp van thích ứng tốt với cả môi trường lạnh sâu xuống -20°C lẫn môi trường nhiệt độ siêu cao đạt ngưỡng 425°C.

2. Tác dụng của Van Cổng Inox 304 Mặt Bích Z41W-16P

Trong các hệ thống đường ống công nghiệp, van cổng Z41W-16P đóng vai trò là thiết bị cốt lõi với hai tác dụng chính:

• Đóng ngắt dòng lưu chất toàn diện: Thiết bị được thiết kế tối ưu cho nhiệm vụ đóng hoàn toàn để cô lập dòng chảy phục vụ bảo trì, hoặc mở hoàn toàn để thông suốt tuyến ống. Khả năng làm kín hai chiều giúp van ngăn chặn hiện tượng rò rỉ một cách tuyệt đối.

• Giảm thiểu tối đa hiện tượng búa nước: Do cơ chế đóng mở của van cổng diễn ra từ từ thông qua việc xoay trục ren, dòng lưu chất sẽ không bị dừng đột ngột. Điều này giúp bảo vệ toàn bộ hệ thống đường ống khỏi các sự cố nứt vỡ do hiện tượng búa nước gây ra.

• Lưu ý kỹ thuật: Van cổng không được khuyến khích sử dụng cho mục đích điều tiết (tiết lưu) dòng chảy, vì áp lực dòng lưu chất khi mở lửng dễ làm xói mòn và cong vênh đĩa van.

3. Thông số kỹ thuật của Van Cổng Inox 304 Mặt Bích Z41W-16P

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng sản phẩm giúp quý khách hàng dễ dàng đối chiếu với bản vẽ thiết kế hệ thống:

4. Cấu tạo của Van Cổng Inox 304 Mặt Bích Z41W-16P

Thiết kế kết cấu của van Z41W-16P tuân thủ nghiêm ngặt các tiêu chuẩn công nghiệp quốc tế, đảm bảo tính đồng bộ và độ bền cao. Cấu tạo chi tiết gồm các bộ phận:

4.1. Thân van và Nắp van (Body & Bonnet)

• Thân van: Được đúc nguyên khối từ inox 304, hai đầu đúc sẵn hai mặt bích vững chắc. Đây là bộ phận bao bọc toàn bộ chi tiết bên trong và chịu áp lực trực tiếp từ dòng lưu chất.

• Nắp van: Nằm ở phía trên, liên kết với thân bằng các bu-lông cường độ cao. Nắp van có thể tháo rời linh hoạt để phục vụ công tác vệ sinh, bảo dưỡng trục và đĩa bên trong.

4.2. Đĩa van (Gate/Wedge) và Trục van (Stem)

• Đĩa van (Cánh van): Có thiết kế dạng đĩa đặc hình nêm, đúc bằng CF8. Khi van đóng, đĩa van khít chặt vào bệ đỡ để chặn đứng dòng chảy.

• Trục van: Là một thanh ren dài liên kết đĩa van với vô lăng, giúp truyền chuyển động tịnh tiến lên xuống cho đĩa van.

4.3. Gioăng làm kín và Bộ điều khiển

• Gioăng làm kín: Sử dụng các dải vật liệu như PTFE hoặc EPDM chèn quanh trục và bệ tựa, triệt tiêu hoàn toàn khe hở để chống rò rỉ môi chất ra ngoài cổ van.

• Tay quay (Vô lăng): Bộ phận điều khiển thủ công bằng cơ, được sơn phủ bảo vệ, giúp người vận hành thao tác xoay đóng/mở van một cách nhẹ nhàng.

5. Nguyên lí làm việc của Van Cổng Inox 304 Mặt Bích Z41W-16P

Van cổng dòng Z41W-16P vận hành theo cơ chế chuyển động tịnh tiến của đĩa van thông qua hệ thống trục ren:

• Quá trình mở van: Khi xoay tay quay theo chiều ngược chiều kim đồng hồ, trục van quay và kéo đĩa van trượt tịnh tiến đi lên phía trên, nằm gọn trong phần nắp van. Lòng van hoàn toàn trống trải, cho phép lưu chất đi qua với lưu lượng tối đa.

• Quá trình đóng van: Khi xoay tay quay theo chiều kim đồng hồ, trục van đẩy đĩa van trượt xuống dưới cho đến khi chặn ngang toàn bộ dòng chảy. Đĩa van được ép chặt vào vòng đệm làm kín ở đáy thân van, cắt đứt dòng lưu chất một cách dứt khoát.

6. Môi trường ứng dụng của Van Cổng Inox 304 Mặt Bích Z41W-16P

Sở hữu khả năng kháng nhiệt tốt và chống ăn mòn cao, dòng van này được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và hạ tầng:

• Hệ thống cấp thoát nước: Trạm xử lý nước sạch, hệ thống xử lý nước thải công nghiệp có chứa hóa chất nhẹ hoặc tạp chất hữu cơ.

• Công nghiệp hóa chất và lọc dầu: Vận chuyển các dòng dung môi, dầu mỏ, dầu thủy lực và các chất lỏng có độ ăn mòn nhẹ.

• Hệ thống khí nén và lò hơi: Ứng dụng trong các đường ống dẫn khí, hơi nước nhiệt độ cao tại các nhà máy chế biến thực phẩm, dệt nhuộm, bao bì.

7. Hướng dẫn lắp đặt Van Cổng Inox 304 Mặt Bích Z41W-16P

Để van hoạt động ổn định và kéo dài tuổi thọ, quy trình lắp đặt cần tuân thủ các bước kỹ thuật tiêu chuẩn sau:

• Bước 1: Vệ sinh hệ thống: Làm sạch các xỉ hàn, cát, rác bẩn trong lòng ống trước khi đưa van vào vị trí.

• Bước 2: Cân chỉnh mặt bích: Đảm bảo mặt bích đường ống và mặt bích van song song, đồng tâm với nhau, tránh hiện tượng lệch tâm gây ứng suất bẻ gãy tai bích khi siết.

• Bước 3: Đặt gioăng đệm bích: Chèn thêm gioăng cao su EPDM hoặc gioăng PTFE giữa hai mặt bích để làm kín mối nối bích.

• Bước 4: Siết bu-lông: Tiến hành xỏ bu-lông và siết đều tay theo sơ đồ đối xứng (hình ngôi sao hoặc chữ X). Không siết quá chặt một góc ngay từ đầu để tránh làm vênh và rạn nứt mặt bích.

8. Những lỗi thường gặp và cách khắc phục của Van Cổng Inox 304 Mặt Bích Z41W-16P

Trong quá trình vận hành lâu năm, hệ thống có thể gặp một số sự cố nhỏ. Bạn có thể tự xử lý dựa vào hướng dẫn sau:

• Lưu chất bị rò rỉ lên cổ van: Do gioăng tết chèn tại cổ trục bị mòn hoặc lỏng sau nhiều chu kỳ đóng mở.

  • Cách khắc phục: Siết chặt đều hai đai ốc ép gioăng ở cổ van, nếu vẫn rò rỉ thì tiến hành xả áp hệ thống và thay thế vòng đệm PTFE mới.

• Van đóng không kín, lưu chất vẫn chảy qua: Do có rác, cặn bám dính ở bệ van hoặc đĩa van bị xước.

  • Cách khắc phục: Thao tác mở van lớn để dòng chảy mạnh tự cuốn trôi cặn bẩn. Nếu không hết, phải tháo nắp van để kiểm tra, lau chùi hoặc rà lại bề mặt đĩa.

• Kẹt tay quay, không thể đóng/mở: Do trục ren bị khô mỡ bôi trơn hoặc bị bám bụi bẩn lâu ngày ngoài trời.

  • Cách khắc phục: Tra thêm mỡ bò bôi trơn chuyên dụng vào phần ren trục van và nhẹ nhàng xoay ngược xuôi để rã kẹt.

9. Van Duy Thành chuyên cung cấp Van Cổng Inox 304 Mặt Bích Z41W-16P

Nếu quý khách đang có nhu cầu tìm kiếm dòng sản phẩm Van Cổng Inox 304 Mặt Bích Z41W-16P chất lượng, đảm bảo vận hành an toàn cho công trình của mình, Van Duy Thành chính là sự lựa chọn uy tín hàng đầu.

Chúng tôi cam kết mang đến các dòng sản phẩm van công nghiệp nhập khẩu chính ngạch, đầy đủ hóa đơn chứng từ, CO/CQ rõ ràng. Với kho hàng phong phú từ kích cỡ nhỏ DN15 đến các size cực lớn DN1000, Duy Thành luôn sẵn sàng đáp ứng mọi tiến độ dự án của quý khách với mức giá thành cạnh tranh nhất cùng chính sách bảo hành dài hạn, tận tâm.
