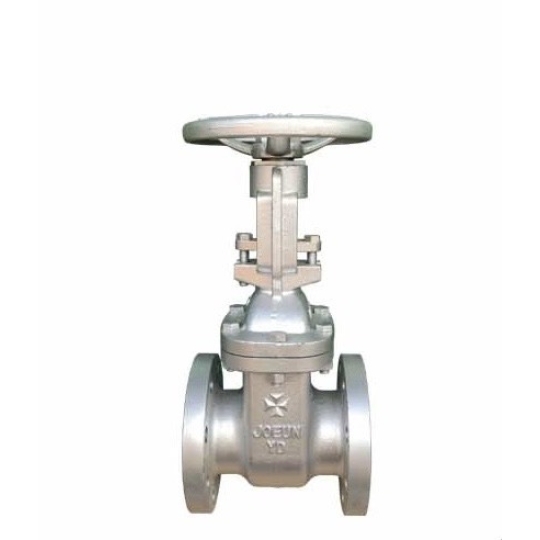

Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun

1. Tính năng của Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun

Van cổng gang ty nổi Joeun là dòng van công nghiệp cao cấp được nhập khẩu trực tiếp từ Hàn Quốc, sở hữu nhiều tính năng vận hành vượt trội:

• Khả năng nhận biết trạng thái đóng mở dễ dàng: Do thiết kế dạng ty nổi (Rising Stem), khi van mở thì trục ty van sẽ trồi lên cao và ngược lại. Điều này giúp người vận hành dễ dàng quan sát tình trạng hoạt động của van từ xa mà không cần thiết bị đo lường phụ trợ.

• Độ bền cơ học và chịu lực tốt: Phần thân và nắp van được đúc từ gang dày dặn, có khả năng hấp thụ các rung động chấn cảm từ hệ thống đường ống và chịu được va đập cơ học ngoại lực cực tốt.

• Chống mài mòn và làm kín vượt trội: Ty van bằng Inox 304 kết hợp với bộ ghế van mép đồng BC6 giúp ngăn ngừa tối đa hiện tượng kẹt van, rỉ sét do ma sát, đảm bảo chu kỳ đóng mở mượt mà sau thời gian dài sử dụng.

2. Tác dụng của Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun

Trong mạng lưới đường ống công nghiệp, van cổng Joeun đóng vai trò là thiết bị kiểm soát dòng chảy lưu chất mang tính chiến lược:

• Đóng/Ngắt dòng lưu chất toàn diện: Tác dụng cốt lõi của van là cho phép hoặc ngăn chặn hoàn toàn dòng chất lỏng đi qua đường ống. Khi mở hoàn toàn, đĩa van được nhấc hẳn ra khỏi lòng ống, không gây cản trở dòng chảy và giảm thiểu tối đa hiện tượng sụt áp.

• Bảo vệ an toàn cho hệ thống: Van được sử dụng để cô lập các phân đoạn đường ống hoặc các thiết bị như máy bơm, đồng hồ đo, van giảm áp khi gặp sự cố, hỗ trợ công tác sửa chữa và bảo dưỡng an toàn.

• Hạn chế búa nước: Cơ chế đóng mở từ từ thông qua vô lăng quay giúp giảm thiểu hiện tượng xung đột áp suất (búa nước), bảo vệ đường ống khỏi nguy cơ nứt vỡ.

3. Thông số kỹ thuật của Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun

Dưới đây là bảng tổng hợp các thông số kỹ thuật tiêu chuẩn của dòng van cổng ty nổi thương hiệu Joeun - Korea:

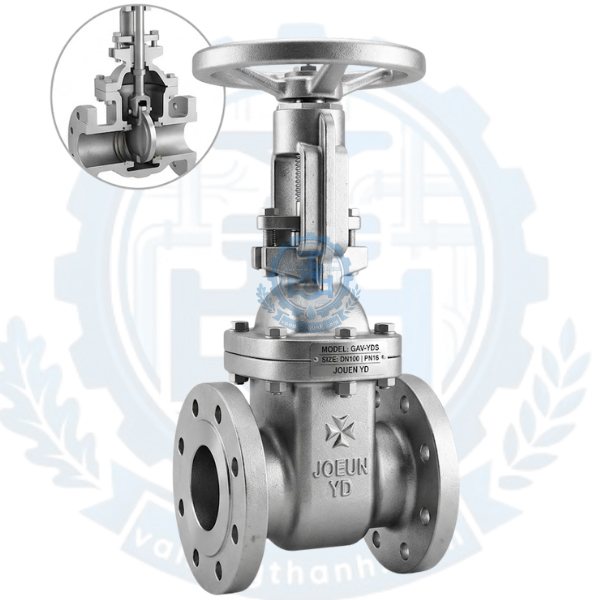

4. Cấu tạo của Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun

Van cổng gang ty nổi Joeun được cấu thành từ các bộ phận cơ khí chính xác, tạo nên một chỉnh thể thống nhất vững chắc:

• Thân van (Body): Được đúc từ gang, hai đầu có đúc sẵn mặt bích theo tiêu chuẩn JIS 10K FF để liên kết với đường ống.

• Nắp van (Bonnet): Phần nắp phía trên thân van, giữ cố định trục ty và là nơi chứa bộ phận làm kín cổ van (gland packing).

• Ty van (Stem): Trục ren bằng thép không gỉ Inox 304 kết nối vô lăng với đĩa van. Khi quay vô lăng, trục ty van sẽ di chuyển tịnh tiến lên xuống.

• Đĩa van / Cánh van (Gate): Hình nêm, cấu tạo từ gang đúc bọc đồng. Bộ phận này chịu trách nhiệm trực tiếp ngăn chặn hoặc khơi thông dòng chảy.

• Đế van (Seat ring): Bộ phận viền làm bằng đồng BC6 gắn chặt vào thân van, tạo bề mặt tiếp xúc phẳng mịn với đĩa van khi đóng chặt.

• Tay quay (Handwheel): Vô lăng bằng gang hoặc thép dùng để truyền lực thủ công từ người vận hành để điều khiển van.

5. Nguyên lý làm việc của Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun

Van cổng ty nổi Joeun vận hành dựa trên nguyên lý chuyển đổi chuyển động quay thành chuyển động tịnh tiến:

1. Quá trình mở van: Khi người vận hành quay vô lăng tay quay theo chiều ngược chiều kim đồng hồ, các bước ren trên ty van sẽ ăn khớp với ren trên nắp van, đẩy trục ty van và đĩa van di chuyển tịnh tiến lên phía trên. Lúc này, toàn bộ đĩa van được rút gọn vào trong nắp van, giải phóng hoàn toàn không gian lòng ống dẫn để lưu chất đi qua với lưu lượng tối đa. Đồng thời, phần ty van sẽ nhô lên cao hẳn so với tay quay.

2. Quá trình đóng van: Khi quay vô lăng theo chiều kim đồng hồ, trục ty van sẽ hạ thấp xuống, đẩy đĩa van hình nêm đi xuống đáy thân van. Đĩa van sẽ ép chặt vào hai mép đế van bằng đồng BC6, tạo ra một vách ngăn cơ học kín khít tuyệt đối, chặn đứng hoàn toàn dòng lưu chất dưới áp lực lên đến 10 kgf/cm².

6. Môi trường ứng dụng của Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun

Nhờ kết cấu gang đúc bền bỉ cùng hệ thống chi tiết chuyển động bằng inox và đồng cao cấp, van đáp ứng tốt trong các môi trường lưu chất:

• Hệ thống cấp thoát nước: Nhà máy sản xuất nước sạch, trạm xử lý nước thải đô thị, hệ thống phân phối nước công nghiệp.

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống dẫn nước áp lực cao của các tòa nhà cao tầng, trung tâm thương mại, xưởng sản xuất nhờ tính năng ty nổi giúp dễ dàng kiểm tra trạng thái an toàn của van.

• Hệ thống sưởi và điện lạnh (HVAC): Các đường ống tuần hoàn nước nóng, nước lạnh có nhiệt độ vận hành dưới 120°C.

• Công nghiệp nhẹ: Các đường ống dẫn chất lỏng, dầu lỏng, hoặc các lưu chất trơ không có tính ăn mòn hóa học mạnh.

7. Hướng dẫn lắp đặt của Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun

Quy trình lắp đặt van cổng đúng kỹ thuật giúp tăng tuổi thọ thiết bị và hạn chế tối đa các sự cố rò rỉ:

• Bước 1: Chuẩn bị trước khi lắp: Kiểm tra lòng van xem có vật thể lạ hay không. Đảm bảo khoảng cách giữa hai mặt bích trên đường ống vừa vặn với chiều dài của van. Vệ sinh sạch bavia và bụi bẩn bám trên bích ống.

• Bước 2: Đặt gioăng đệm làm kín: Sử dụng gioăng cao su hoặc gioăng chì có kích thước trùng khớp với mặt bích JIS 10K FF, đặt vào giữa mặt bích của van và mặt bích của đường ống.

• Bước 3: Định vị và xỏ bu lông: Đưa van vào vị trí lắp đặt, căn chỉnh cho các lỗ bu lông trên bích van và bích ống đồng tâm hoàn toàn. Xỏ toàn bộ bu lông qua các lỗ.

• Bước 4: Siết chặt đều lực: Tiến hành siết đai ốc bằng tay trước, sau đó dùng cờ lê siết chặt dần bu lông theo hình ngôi sao (siết đối xứng). Lực siết cần phân bổ đều các góc để tránh làm vênh mặt bích hoặc rách gioăng cao su.

• Lưu ý: Do van thiết kế ty nổi, khi lắp đặt cần chừa một khoảng trống không gian phía trên tay quay đủ rộng để ty van có thể nhô lên hết cỡ khi mở van hoàn toàn.

8. Những lỗi thường gặp và cách khắc phục của Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun

• Lỗi rò rỉ lưu chất ở cổ van (Ty van):

  • Nguyên nhân: Do bộ phận tết chèn làm kín (gland packing) sau thời gian dài sử dụng bị mòn, lỏng hoặc bị khô do nhiệt độ 120°C tác động liên tục.

  • Cách khắc phục: Tiến hành siết chặt thêm hai đai ốc ở cổ van để nén phần tết chèn xuống. Nếu vẫn rò rỉ, cần xả áp hệ thống và thay thế tết chèn cổ van mới.

• Lỗi van đóng không kín, lưu chất vẫn chảy qua khi đã siết chặt vô lăng:

  • Nguyên nhân: Có rác, cặn bẩn hoặc cát sỏi kẹt ở rãnh đáy thân van, khiến đĩa van không thể hạ xuống hết cỡ để ép sát vào đế đồng BC6.

  • Cách khắc phục: Mở nhẹ van lên để dòng lưu chất áp lực cao cuốn trôi cặn bẩn bám ở đáy, sau đó đóng lại. Nếu vẫn không kín, phải tháo nắp van để vệ sinh trực tiếp lòng van và kiểm tra xem đĩa van có bị trầy xước sâu hay không.

9. Van Duy Thành chuyên cung cấp Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun

Van Duy Thành là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối dòng sản phẩm Van Cổng Gang Ty Nổi Mặt Bích 10k Joeun chính hãng từ Hàn Quốc tại thị trường Việt Nam.

Đến với Van Duy Thành, quý khách hàng luôn được đảm bảo:

• Sản phẩm chính hãng JOEUN mới 100%, có đầy đủ chứng chỉ chất lượng sản xuất và CO/CQ nhập khẩu.

• Kho hàng luôn sẵn kho đầy đủ các dải kích cỡ lớn từ DN40, DN50 cho đến DN600, đáp ứng nhanh chóng tiến độ thi công của các công trình.

• Chính sách báo giá cạnh tranh nhất thị trường, mức chiết khấu thương mại vô cùng hấp dẫn cho các nhà thầu dự án và đại lý.

• Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tư vấn thông số và phương án lắp đặt tối ưu 24/7.

Để nhận ngay bảng báo giá ưu đãi và hỗ trợ kỹ thuật chi tiết về sản phẩm, quý khách vui lòng liên hệ:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
