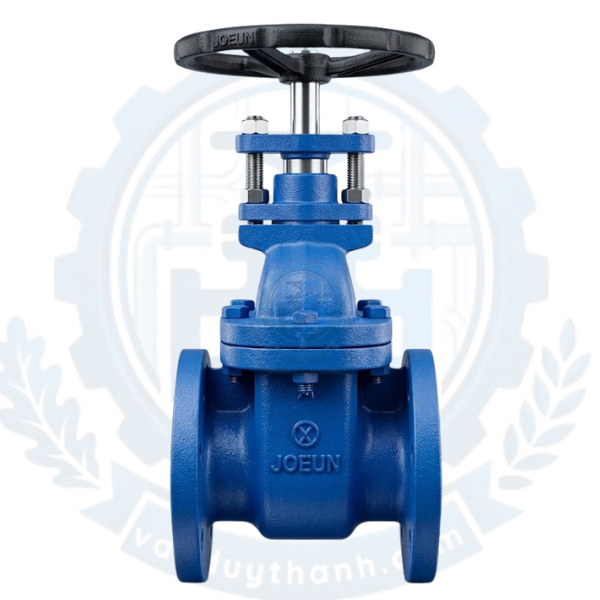

Van Cổng Gang Ty Chìm JIS10K Joeun

1. Tính năng của Van Cổng Gang Ty Chìm JIS10K Joeun

Van cổng gang ty chìm JIS10K Joeun sở hữu nhiều tính năng vượt trội, đáp ứng khắt khe các tiêu chuẩn kỹ thuật trong nước và quốc tế:

• Thiết kế ty chìm tối ưu không gian: Khi đóng hoặc mở van, phần ty van (trục van) chỉ xoay tròn tại chỗ mà không chuyển động tịnh tiến lên xuống. Tính năng này giúp tiết kiệm diện tích không gian lắp đặt, cực kỳ phù hợp cho các đường ống ngầm, hộp kỹ thuật chật hẹp hoặc không gian bị giới hạn chiều cao.

• Khả năng làm kín tuyệt hảo: Nhờ sự kết hợp giữa đĩa van bọc đồng và ghế van (seat) bằng đồng BC6 cao cấp, dòng van này đạt độ kín khít gần như tuyệt đối, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ngay cả trong điều kiện áp lực thay đổi liên tục.

• Lớp bảo vệ bền bỉ: Toàn bộ thân van được phủ một lớp sơn Epoxy cao cấp cả mặt trong lẫn mặt ngoài. Lớp sơn này không chỉ tăng tính thẩm mỹ mà còn bảo vệ van khỏi các tác nhân oxy hóa từ môi trường và sự ăn mòn của dòng lưu chất.

2. Tác dụng của Van Cổng Gang Ty Chìm JIS10K Joeun

Trong các hệ thống đường ống công nghiệp và dân dụng, van cổng Joeun đóng vai trò cốt lõi với những tác dụng phụ trợ quan trọng:

• Điều tiết đóng/mở dòng lưu chất: Tác dụng chính của van là cho phép hoặc ngăn chặn hoàn toàn dòng chảy đi qua đường ống một cách an toàn và hiệu quả.

• Giảm thiểu tổn thất áp suất: Khi van ở trạng thái mở hoàn toàn, cánh van được kéo lên hết, trả lại toàn bộ tiết diện cho lòng ống. Điều này giúp dòng lưu chất lưu thông thẳng, giảm thiểu tối đa lực cản và không gây sụt giảm áp suất của hệ thống.

• Bảo vệ toàn diện hệ thống: Van giúp cách ly các đoạn ống hoặc thiết bị (như máy bơm, đồng hồ đo) khi cần bảo dưỡng, sửa chữa mà không làm gián đoạn toàn bộ hệ thống vận hành.

3. Thông số kỹ thuật của Van Cổng Gang Ty Chìm JIS10K Joeun

Để quý khách hàng dễ dàng đối chiếu với yêu cầu thiết kế của công trình, dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm:

4. Cấu tạo của Van Cổng Gang Ty Chìm JIS10K Joeun

Sản phẩm được chế tạo từ các module vật liệu chất lượng cao, tối ưu hóa độ bền cơ học:

4.1. Phần thân van và nắp van (Body & Bonnet)

Được đúc hoàn toàn từ gang đúc (Cast Iron), có khả năng chịu va đập ngoại lực lớn. Nắp van được định vị với thân bằng các bu-lông cường độ cao, giúp dễ dàng tháo rời khi cần bảo trì lõi van bên trong.

4.2. Bộ phận truyền động và điều khiển

• Tay quay vô lăng (Handwheel): Chế tạo bằng gang hoặc thép, là nơi tiếp nhận lực từ người vận hành để đóng mở van.

• Ty van (Stem): Làm bằng Inox 304 chống gỉ sét, chịu lực xoắn tốt. Ty van được tiện ren ở phần dưới và khớp với đĩa van.

4.3. Bộ phận làm kín và chắn dòng

• Đĩa van (Gate/Wedge): Dạng nêm, làm bằng gang đúc kết hợp bọc đồng ở bề mặt tiếp xúc, chịu được tần suất ma sát cao.

• Đế van (Seat ring): Bằng đồng BC6 cao cấp ép chặt vào thân van, tạo mặt phẳng hoàn hảo với đĩa van khi đóng.

• Gioăng làm kín (Packing): Thường là các vòng tết chèn bằng Teflon (PTFE) hoặc cao su tổng hợp chịu nhiệt tại cổ van, ngăn không cho lưu chất rò rỉ ngược lên tay quay.

5. Nguyên lí làm việc của Van Cổng Gang Ty Chìm JIS10K Joeun

Van hoạt động dựa trên nguyên lý chuyển động cơ học tịnh tiến của đĩa van thông qua chuyển động xoay của trục van.

• Quá trình mở van: Khi người vận hành quay vô lăng theo chiều ngược kim đồng hồ, ty van sẽ xoay tròn tại chỗ. Nhờ các bước ren được thiết kế ăn khớp bên trong đĩa van, đĩa van sẽ bị kéo trượt dần lên phía trên (tiến vào phần nắp van). Lúc này, lòng van được mở trống hoàn toàn, cho phép lưu chất đi qua.

• Quá trình đóng van: Khi quay vô lăng theo chiều kim đồng hồ, ty van xoay ngược lại và đẩy đĩa van trượt xuống dưới, chặn đứng tiết diện của đường ống. Đĩa van ép chặt vào vòng đệm đồng (Seat) tạo độ kín, ngăn dòng lưu chất đi qua. Do ty van không nhô lên cao khi mở nên được gọi là "ty chìm".

6. Môi trường ứng dụng của Van Cổng Gang Ty Chìm JIS10K Joeun

Nhờ kết cấu vật liệu cao cấp và tiêu chuẩn JIS 10K khắt khe, van được ứng dụng rộng rãi trong nhiều môi trường:

• Hệ thống cấp thoát nước: Trạm xử lý nước sạch đô thị, hệ thống phân phối nước sinh hoạt tòa nhà, nhà máy xử lý nước thải công nghiệp.

• Hệ thống PCCC (Phòng cháy chữa cháy): Lắp đặt trong các cụm bơm, đường ống dẫn nước cứu hỏa của các khu công nghiệp, chung cư nhờ khả năng chịu áp lực ổn định.

• Hệ thống HVAC và năng lượng: Đường ống dẫn nước nóng nhẹ (dưới 120°C), hệ thống điều hòa không khí trung tâm, hệ thống giải nhiệt Chiller.

7. Hướng dẫn lắp đặt của Van Cổng Gang Ty Chìm JIS10K Joeun

Để đảm bảo van vận hành ổn định và nâng cao tuổi thọ, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

• Bước 1: Chuẩn bị và làm sạch: Vệ sinh sạch sẽ rác, cát, xỉ hàn bên trong lòng ống và hai mặt bích kết nối. Kiểm tra lòng van đảm bảo không có dị vật.

• Bước 2: Định vị và chèn gioăng: Đặt van vào giữa hai mặt bích của đường ống. Sử dụng gioăng làm kín (gasket) phù hợp (bằng cao su hoặc PTFE) đặt giữa mặt bích van và mặt bích ống để chống rò rỉ.

• Bước 3: Siết bu-lông: Xỏ bu-lông qua các lỗ bích. Tiến hành siết đều tay theo nguyên tắc đối xứng (hình chữ X) để lực ép được phân bổ đều, tránh tình trạng vênh mặt bích gây nứt vỡ hoặc rò rỉ.

• Bước 4: Kiểm tra thử nghiệm: Sau khi lắp đặt, tiến hành quay thử vô lăng để kiểm tra hành trình đóng/mở xem có mượt mà hay không trước khi cấp lưu chất vào hệ thống.

8. Những lỗi thường gặp và cách khắc phục của Van Cổng Gang Ty Chìm JIS10K Joeun

Trong quá trình vận hành lâu dài, van có thể gặp một số sự cố nhỏ. Dưới đây là cách xử lý nhanh:

• Lỗi rò rỉ lưu chất ở cổ van (vị trí ty van):

  • Nguyên nhân: Do gioăng tết chèn bị mòn hoặc lỏng sau thời gian dài sử dụng.

  • Cách khắc phục: Siết thêm ốc bu-lông ở cổ van (Gland) để ép chặt gioăng. Nếu vẫn rò rỉ, cần thay thế vòng đệm tết chèn mới.

• Lỗi van đóng không kín (vẫn có nước rò qua đường ống):

  • Nguyên nhân: Do có cặn bẩn, sỏi đá hoặc xỉ hàn kẹt ở phần đế van (seat) hoặc đĩa van bị trầy xước nặng.

  • Cách khắc phục: Mở hé van để dòng nước áp lực cao cuốn trôi cặn bẩn. Nếu không hết, phải xả hết lưu chất, tháo nắp van để vệ sinh hoặc thay thế đĩa van.

• Kẹt tay quay, không thể xoay vô lăng:

  • Nguyên nhân: Khô dầu mỡ ở phần ren ty van, hoặc van bị bỏ mặc lâu ngày trong môi trường ẩm ướt gây rỉ sét.

  • Cách khắc phục: Tra thêm dầu bôi trơn, mỡ chịu nhiệt vào phần ren và trục van, dùng lực vừa phải lắc nhẹ vô lăng để rơ ren.

9. Van Duy Thành chuyên cung cấp Van Cổng Gang Ty Chìm JIS10K Joeun

Nếu bạn đang tìm kiếm một đơn vị cung cấp dòng sản phẩm van công nghiệp Joeun Hàn Quốc chính hãng với đầy đủ chứng chỉ chất lượng, Van Duy Thành chính là điểm đến tin cậy hàng đầu.

Chúng tôi cam kết:

• Sản phẩm nhập khẩu chính ngạch 100% từ Hàn Quốc, đầy đủ CO, CQ, Parking List.

• Kho hàng luôn sẵn số lượng lớn từ DN40 đến DN600, đáp ứng nhanh chóng mọi tiến độ công trình.

• Chính sách bảo hành dài hạn, tư vấn kỹ thuật chuyên sâu 24/7 và hỗ trợ giao hàng toàn quốc với chi phí tối ưu nhất.
