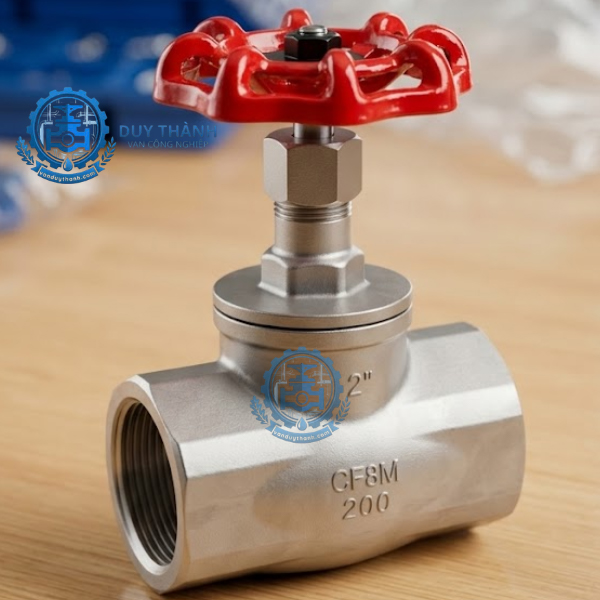

Van Cầu Hơi Ren Inox 304 DN15 - DN50

TỔNG QUAN SẢN PHẨM VAN CẦU HƠI REN INOX 304 DN15 - DN50

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát và điều tiết dòng chảy của môi chất nhiệt độ cao luôn đòi hỏi các thiết bị có độ bền cơ học vượt trội cùng khả năng làm kín tuyệt đối. Van cầu hơi ren Inox 304 DN15 - DN50 (Globe Valve Stainless Steel 304) là giải pháp hàng đầu được thiết kế chuyên dụng cho các ứng dụng hơi nóng, lò hơi, khí nén và môi trường hóa chất.

Được chế tạo từ vật liệu Inox 304 (CF8/SUS304) cao cấp, dòng van cầu này có khả năng chống oxy hóa, chống ăn mòn hóa học và chịu được nhiệt độ làm việc liên tục lên tới 220 độ C. Với thiết kế kết nối ren trong linh hoạt, sản phẩm đáp ứng hoàn hảo cho các dải kích thước tiêu chuẩn từ DN15 (1/2 inch) đến DN50 (2 inch), giúp việc thi công, bảo trì và thay thế trở nên dễ dàng, tiết kiệm tối đa chi phí cho nhà đầu tư.

1. ƯU ĐIỂM NỔI BẬT CỦA VAN CẦU HƠI REN INOX 304

Dòng van cầu hơi ren Inox 304 vượt trội hơn hẳn so với các loại van công nghiệp thông thường nhờ sở hữu những đặc tính kỹ thuật ưu việt sau:

Khả năng điều tiết lưu lượng cực kỳ chính xác

Khác với van bi hay van cổng chỉ nên dùng cho nhiệm vụ đóng hoặc mở hoàn toàn, van cầu hơi được thiết kế với hành trình đĩa van di chuyển vuông góc với vách ngăn. Điều này cho phép người vận hành dễ dàng căn chỉnh lưu lượng dòng chảy theo từng mức độ mong muốn mà không lo xói mòn đĩa van.

Chịu nhiệt độ C và áp suất cao

Nhờ cấu tạo từ thép không gỉ Inox 304 đúc nguyên khối cùng lớp gioăng làm kín PTFE hoặc Graphite, van có thể vận hành ổn định ở nhiệt độ lên tới 220 độ C và mức áp suất PN16, PN25. Đây là thông số lý tưởng cho các đường ống dẫn hơi nóng từ lò hơi công nghiệp.

Kháng ăn mòn và chống oxy hóa vượt trội

Hàm lượng Crom và Niken cao trong Inox 304 tạo ra lớp màng bảo vệ tự nhiên, giúp van không bị gỉ sét khi làm việc trong môi trường ẩm ướt, hóa chất nhẹ, nước mặn hoặc các ứng dụng yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm.

Thiết kế nhỏ gọn, kết nối ren tiện lợi

Với kiểu kết nối ren tiêu chuẩn NPT / BSPT, van có thể lắp đặt trực tiếp vào hệ thống mà không cần đến các bộ mặt bích cồng kềnh hay thao tác hàn phức tạp, giúp giảm trọng lượng đường ống và tối ưu hóa không gian thi công.

2. CẤU TẠO CHI TIẾT CỦA VAN CẦU HƠI REN INOX 304

Cấu tạo cơ khí của van cầu hơi ren Inox 304 DN15 - DN50 được thiết kế vô cùng chắc chắn và tỉ mỉ từng chi tiết nhằm đảm bảo hiệu suất làm việc cao nhất:

Thân van (Valve Body)

Được đúc bằng Inox 304 chắc chắn, bên trong có vách ngăn hình vạt cầu chia khoang dòng chảy. Hai đầu thân van được gia công các bước ren trong chuẩn xác để kết nối với ống.

Nắp van (Bonnet)

Nằm ở phần trên của thân van, liên kết với thân bằng vặn ren hoặc bu-lông. Nắp van giữ cố định trục van và chứa bộ phần làm kín (packing) ngăn môi chất rò rỉ ra ngoài môi trường.

Đĩa van (Disc / Plug)

Bộ phận trực tiếp đóng/mở và điều tiết lưu lượng. Đĩa van làm bằng Inox 304 gia công chính xác, có dạng nón hoặc đĩa phẳng, di chuyển tịnh tiến lên xuống.

Trục van (Valve Stem)

Là thanh kim loại Inox 304 kết nối giữa tay quay vô năng và đĩa van. Trục van được tiện ren mịn giúp quá trình nâng hạ đĩa van diễn ra nhẹ nhàng, mượt mà.

Bộ làm kín (Packing & Gasket)

Sử dụng vật liệu PTFE (Teflon) hoặc Graphite chịu nhiệt độ C cao. Gioăng cổ van giúp ngắt hoàn toàn sự rò rỉ của hơi nóng hoặc chất lỏng dọc theo trục van.

Tay quay điều khiển (Handwheel)

Được làm bằng thép hoặc hợp kim phủ sơn tĩnh điện chống gỉ, thiết kế vừa vặn giúp kỹ thuật viên thao tác đóng mở bằng tay đơn giản, nhẹ nhàng.

3. THÔNG SỐ KỸ THUẬT CHI TIẾT CỦA VAN CẦU HƠI REN INOX 304

Để quý khách hàng dễ dàng lựa chọn đúng chủng loại van phù hợp với thiết kế hệ thống, Van Duy Thành xin cung cấp bảng thông số kỹ thuật chi tiết dưới đây:

Bảng tra kích thước đường ống từ DN15 đến DN50

Thông số vận hành môi trường

• Vật liệu thân, đĩa, trục: Inox 304 (CF8 / SUS304).

• Vật liệu làm kín: PTFE chịu nhiệt hoặc Graphite.

• Nhiệt độ giới hạn: -10 độ C đến 220 độ C.

• Áp suất làm việc tối đa: 16 bar - 25 bar (10 kg/cm² đến 25 kg/cm²).

• Tiêu chuẩn ren: NPT, BSPT, BS21.

• Môi trường sử dụng: Hơi nước nóng, khí nén, dầu truyền nhiệt, hóa chất nhẹ, nước sạch.

4. NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN CẦU HƠI REN INOX 304

Nguyên lý vận hành của van cầu hơi ren Inox 304 dựa trên chuyển động tịnh tiến lên xuống của đĩa van theo chiều vuông góc với dòng chảy môi chất:

Quá trình đóng van

Khi quay tay quay vô năng theo chiều kim đồng hồ, trục van xoay theo các bước ren và truyền lực nén đĩa van đi xuống. Đĩa van ép chặt vào mặt tựa (seat) trên vách ngăn thân van. Lực ép này nén chặt đệm làm kín PTFE, chặn đứng hoàn toàn dòng môi chất không cho đi qua.

Quá trình mở van

Khi quay tay quay ngược chiều kim đồng hồ, trục van kéo đĩa van di chuyển tịnh tiến lên trên tách khỏi mặt tựa. Khoảng hở giữa đĩa van và mặt tựa mở ra, tạo điều kiện cho hơi nóng hoặc chất lỏng lưu thông qua van.

Cơ chế điều tiết

Do diện tích khoảng hở giữa đĩa van và mặt tựa biến thiên tuyến tính theo hành trình di chuyển của trục van, người vận hành có thể điều khiển chính xác lưu lượng môi chất qua van bằng cách xoay tay quay ở các góc mở khác nhau.

5. ỨNG DỤNG THỰC TẾ CỦA VAN CẦU HƠI REN INOX 304

Nhờ độ bền cơ học cao cùng chất liệu Inox 304 chống ăn mòn vượt trội, sản phẩm được ứng dụng phổ biến trong nhiều ngành công nghiệp trọng điểm:

• Hệ thống lò hơi, nồi hơi và sấy công nghiệp: Kiểm soát dòng hơi nóng áp lực cao trong các nhà máy dệt may, nhuộm vải, giặt là công nghiệp và chế biến gỗ.

• Ngành thực phẩm và đồ uống: Sử dụng trong các đường ống dẫn hơi tiệt trùng, nước sạch, sữa, bia, nước giải khát nhờ đặc tính an toàn vệ sinh của Inox 304.

• Ngành hóa chất và dược phẩm: Điều tiết lưu lượng các loại hóa chất nhẹ, dung môi, cất nước, hệ thống đường ống vô trùng khép kín.

• Hệ thống khí nén và xăng dầu: Sử dụng trong các dây chuyền cấp khí nén áp lực cao, đường ống dẫn dầu truyền nhiệt trong các nhà máy cơ khí, chế tạo.

• Hệ thống nước nóng trung tâm (Heat Pump): Lắp đặt trong các công trình khách sạn, tòa nhà, bệnh viện sử dụng hệ thống nước nóng năng lượng mặt trời hoặc lò hơi.

6. PHÂN LOẠI VÀ MẸO CHỌN SẢN PHẨM PHÙ HỢP

Để lựa chọn đúng dòng van cầu hơi ren Inox 304 mang lại hiệu quả vận hành tối ưu, bạn cần tham khảo một số kinh nghiệm phân loại sau:

Phân loại theo kiểu dáng thân van

• Van cầu dạng Bầu (Straight Pattern): Thiết kế thân van phồng to, lưu lượng qua van mượt mà, độ bền rất cao.

• Van cầu chữ Y (Y-Pattern): Trục van nằm nghiêng góc 45 độ so với đường ống, giúp giảm tối đa sự sụt áp và hạn chế tối đa hiện tượng xói mòn đĩa van do dòng chảy tốc độ cao.

Kinh nghiệm chọn van cầu đạt chuẩn

• Chọn đúng kích thước: Cần xác định chính xác đường kính ngoài của ống. Ví dụ ống Phi 21mm chọn DN15, ống Phi 34mm chọn DN25, ống Phi 60mm chọn DN50.

• Kiểm tra chất lượng Inox: Nên thử từ tính hoặc dùng dung dịch thử chuyên dụng để đảm bảo sản phẩm đúng chất liệu Inox 304 (CF8), tránh nhầm lẫn với Inox 201 dán nhãn.

• Xác định thông số nhiệt độ C: Trong điều kiện hơi nóng vượt quá 200 độ C, nên ưu tiên chọn van dùng đệm làm kín Graphite chịu nhiệt cao thay vì PTFE thông thường.

7. HƯỚNG DẪN LẮP ĐẶT VÀ BẢO DƯỠNG VAN CẦU HƠI REN INOX 304

Việc tuân thủ quy trình lắp đặt và bảo dưỡng định kỳ sẽ giúp kéo dài tuổi thọ sản phẩm và phòng ngừa sự cố rò rỉ.

Quy trình lắp đặt đúng kỹ thuật

1. Làm sạch đường ống: Vệ sinh sạch sẽ mạt sắt, bụi bẩn, xỉ hàn bên trong đường ống trước khi vặn van vào.

2. Xác định chiều dòng chảy: Kiểm tra ký hiệu mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van để lắp đúng chiều.

3. Sử dụng băng tan (cao su non): Quấn một lượng băng tan vừa đủ quanh chân ren đực của đường ống để tăng độ kín xít cho mối nối.

4. Thao tác vặn ren: Dùng mỏ lết vặn vừa đủ lực, không siết quá mạnh làm trượt ren hoặc biến dạng thân van.

Hướng dẫn bảo trì và bảo dưỡng

• Tra mỡ định kỳ: Định kỳ từ 3 đến 6 tháng nên tra mỡ bôi trơn chịu nhiệt vào các bước ren trên trục van để vô năng vận hành êm ái.

• Khắc phục rò rỉ cổ van: Nếu thấy rò rỉ hơi ở phần cổ van, sử dụng cờ-lê siết nhẹ đai ốc ép đệm (Gland Nut) cho đến khi hết rò rỉ.

• Thay thế đệm làm kín: Sau thời gian dài sử dụng, nếu van bị hở đĩa, cần tháo nắp van ra để vệ sinh mặt tựa hoặc thay thế gioăng PTFE mới.

8. TẠI SAO NÊN CHỌN MUA VAN CẦU HƠI TẠI VAN DUY THÀNH?

Van Duy Thành là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp, van cầu hơi, van bi, van một chiều chất lượng cao tại TP. Hồ Chí Minh và trên toàn quốc.

• Sản phẩm chính hãng: Cam kết 100% chất liệu Inox 304 đạt chuẩn, đầy đủ chứng chỉ CO/CQ.

• Giá cả cạnh tranh: Nhập khẩu và phân phối trực tiếp không qua trung gian, chiết khấu hấp dẫn cho công trình và đại lý.

• Hàng sẵn kho số lượng lớn: Luôn có sẵn đầy đủ các dải kích thước từ DN15 đến DN50, giao hàng siêu tốc toàn quốc.

• Tư vấn kỹ thuật tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng hỗ trợ giải đáp kỹ thuật 24/7.
