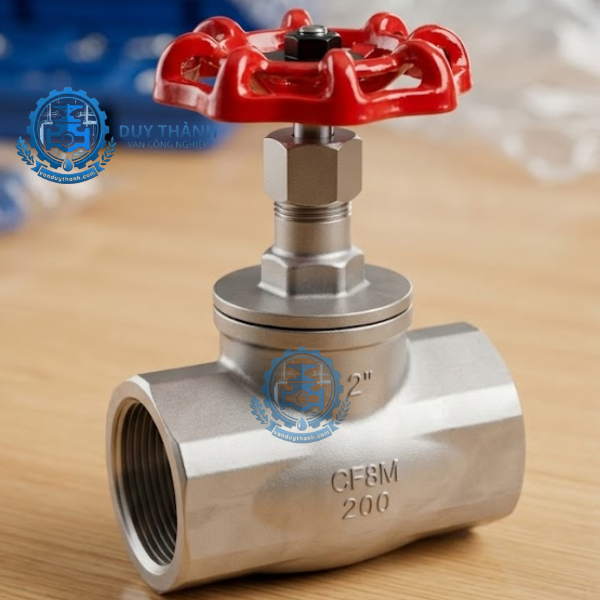

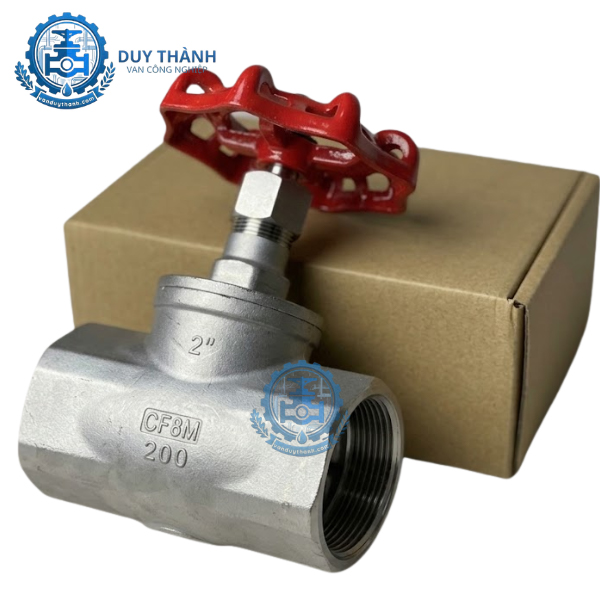

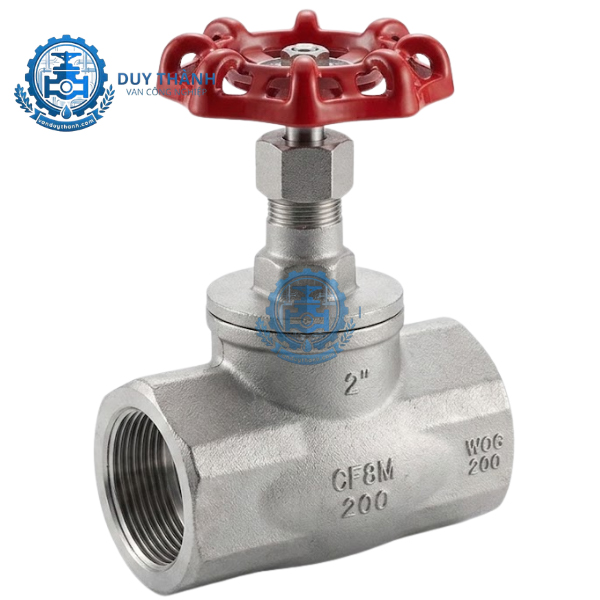

Van Cầu Hơi Nối Ren Inox 304

1. Tính năng của Van Cầu Hơi  Nối Ren Inox 304

Van cầu hơi nối ren inox 304 là một trong những dòng van công nghiệp sở hữu nhiều tính năng kỹ thuật vượt trội, đáp ứng hoàn hảo các yêu cầu khắt khe trong hệ thống đường ống vừa và nhỏ:

• Khả năng tiết lưu dòng chảy chính xác: Tính năng cốt lõi của dòng van này là khả năng điều tiết lưu lượng cực tốt. Thiết kế đĩa van và dòng chảy hình chữ ngã cho phép người vận hành dễ dàng điều chỉnh lưu lượng chất lỏng hoặc hơi nước đi qua van từ mức nhỏ nhất đến lớn nhất mà không làm tổn hại hay bào mòn đĩa van như van bi hoặc van cổng.

• Độ bền cơ học và chịu tải cao: Được đúc từ vật liệu thép không gỉ SUS304, van có đặc tính chịu được va đập mạnh, không bị biến dạng dưới áp lực dòng chảy lớn lên đến 40 bar (PN40).

• Kháng rỉ sét và chịu nhiệt vượt trội: Hợp kim inox 304 giúp bề mặt van luôn sáng bóng, chống oxy hóa tốt trong môi trường ẩm ướt của hơi nước và có thể làm việc liên tục ở mức nhiệt độ cao 220ºC nhờ sự đồng bộ với gioăng làm kín Teflon.

2. Tác dụng của Van Cầu Hơi  Nối Ren Inox 304

Trong sơ đồ vận hành của các nhà máy sản xuất và hệ thống dân dụng, thiết bị này đóng vai trò không thể thay thế nhờ các tác dụng thực tiễn sau:

• Đóng ngắt dòng lưu chất an toàn: Bảo đảm độ kín khít tuyệt đối khi đưa về trạng thái đóng hoàn toàn. Điều này ngăn chặn triệt để tình trạng thất thoát hơi nóng, khí nén, giúp tiết kiệm năng lượng và bảo vệ môi trường làm việc xung quanh.

• Ổn định áp suất hệ thống phía sau: Bằng cách mở van ở các góc độ khác nhau, thiết bị giúp giảm bớt và kiểm soát áp lực dòng chảy trước khi đi vào các thiết bị máy móc đầu ra, tránh hiện tượng quá áp gây hư hỏng thiết bị đo hoặc đường ống.

• Ngăn chặn hiện tượng búa nước: Kết cấu đóng chậm bằng trục ren tay quay giúp giảm thiểu tối đa hiện tượng áp suất tăng đột ngột (búa nước) khi đóng van, bảo vệ an toàn cho toàn bộ hệ thống trục ống.

3. Thông số kỹ thuật của Van Cầu Hơi  Nối Ren Inox 304

Để giúp quý khách hàng dễ dàng đối chiếu với bản vẽ kỹ thuật của công trình, Van Duy Thành xin gửi tới bảng thông số tổng hợp chi tiết của sản phẩm:

4. Cấu tạo của Van Cầu Hơi  Nối Ren Inox 304

Dòng van này được cấu thành từ 5 bộ phận chính, phối hợp nhịp nhàng tạo nên một chỉnh thể cơ khí có độ chính xác cao:

Thân van và Nắp van

Đây là bộ phận chịu lực chính, được làm từ Inox 304 (hoặc dòng kinh tế Inox 201). Thân van thiết kế vách ngăn uốn cong hình chữ ngã, chia thân van làm hai nửa khoang. Nắp van được kết nối với thân van bằng ren vặn chắc chắn, có nhiệm vụ giữ trục van và tạo không gian chứa gioăng làm kín.

Trục van (Ty van)

Là một thanh ty dài làm từ inox có độ cứng cao, một đầu kết nối với tay quay, đầu còn lại liên kết với đĩa van. Trục van được tiện ren ngoài mịn để khi xoay sẽ biến chuyển động quay thành chuyển động tịnh tiến lên xuống.

Đĩa van (Cánh van)

Bộ phận trực tiếp chặn hoặc mở dòng lưu chất. Đĩa van thường có dạng hình nút chai hoặc hình côn ghim chặt xuống bệ đỡ (ghế van) bên trong thân van để ngắt dòng chảy.

Gioăng làm kín (Teflon - PTFE)

Nằm tại vị trí cổ van xung quanh trục và bề mặt tiếp xúc của đĩa van. Vật liệu Teflon có hệ số ma sát cực thấp, chịu nhiệt lên tới 220ºC, đảm bảo lưu chất không thể rò rỉ ngược lên trên cổ ty van.

Bộ phận tay quay (Vô lăng)

Được đúc bằng thép hoặc hợp kim phủ sơn chống rỉ, là nơi người vận hành tác dụng lực tay để đóng hoặc mở van.

5. Nguyên lí làm việc của Van Cầu Hơi  Nối Ren Inox 304

Cơ chế hoạt động của dòng van này hoàn toàn dựa trên nguyên lý chuyển động tuyến tính của đĩa van thông qua hệ thống ren chuyển động trên trục van:

• Khi mở van: Người vận hành xoay tay quay theo chiều ngược chiều kim đồng hồ. Lúc này, các bước ren trên trục van sẽ xoay và nâng trục van cùng đĩa van đi lên theo phương thẳng đứng. Khoảng trống giữa đĩa van và ghế van lộ ra, lưu chất từ khoang dưới sẽ cuộn qua vách ngăn chữ ngã đi lên khoang trên và thoát ra ngoài.

• Khi đóng van: Xoay tay quay thuận chiều kim đồng hồ, trục van chịu lực ép sẽ đẩy đĩa van tịnh tiến đi xuống. Khi đĩa van ép chặt hoàn toàn vào vòng đệm Teflon ở ghế van, vách ngăn giữa hai khoang được bịt kín hoàn toàn, dòng hơi hoặc chất lỏng bị chặn lại tuyệt đối.

6. Môi trường ứng dụng của Van Cầu Hơi  Nối Ren Inox 304

Nhờ dải thông số kỹ thuật ấn tượng, sản phẩm được ứng dụng phổ biến trong các hệ thống đường ống vừa và nhỏ thuộc các lĩnh vực:

• Hệ thống hơi nước (Steam): Lắp đặt tại các đường ống dẫn hơi nóng từ lò hơi, nồi hơi đến các buồng sấy, thiết bị hấp tiệt trùng của nhà máy dệt may, sản xuất bao bì, thực phẩm.

• Hệ thống khí nén: Các đường ống phân phối khí nén áp lực cao trong nhà máy chế tạo, xưởng sửa chữa ô tô, cơ khí chính xác.

• Hệ thống nước nóng: Các mạng lưới cấp nước nóng trung tâm của tòa nhà, khách sạn, hoặc hệ thống sưởi ấm.

• Hệ thống chất lỏng tuần hoàn: Vận chuyển các loại chất lỏng, hóa chất nhẹ, khí gas hoặc dầu không có tính ăn mòn quá mạnh, đảm bảo hệ thống vận hành trơn tru.

7. Hướng dẫn lắp đặt của Van Cầu Hơi  Nối Ren Inox 304

Lắp đặt đúng kỹ thuật quyết định đến 80% độ bền và hiệu suất hoạt động của van. Quy trình chuẩn bao gồm các bước sau:

• Kiểm tra và làm sạch: Trước khi gắn vào đường ống, cần dùng vòi xịt hoặc giẻ lau sạch hết bụi bẩn, vụn sắt bám trong lòng ống và trong khoang van.

• Xác định hướng dòng chảy: Quan sát kỹ mũi tên được đúc nổi trên thân van. Chiều mũi tên bắt buộc phải trùng với chiều đi của dòng lưu chất trong ống (lưu chất đi từ dưới đĩa van lên trên).

• Quấn cao su non (băng tan): Quấn băng tan chuyên dụng chịu nhiệt quanh đầu ren ngoài của ống theo chiều thuận kim đồng hồ từ 15-20 vòng để tạo độ kín khít cho bước ren.

• Vặn van vào đường ống: Dùng mỏ lết kẹp chặt vào phần gờ lục giác ở đầu ren của van và vặn từ từ vào ống. Lưu ý vặn đều tay, không dùng lực quá mạnh làm cháy ren hoặc nứt cổ ren của van.

• Nghiệm thu chạy thử: Sau khi lắp xong hai đầu ren, mở từ từ van tổng để lưu chất đi qua, kiểm tra xem mối nối ren có bị rỉ nước hay xì hơi không. Nếu có, cần siết thêm hoặc tháo ra quấn lại băng tan.

8. Những lỗi thường gặp và cách khắc phục của Van Cầu Hơi  Nối Ren Inox 304

Trong quá trình sử dụng lâu dài dưới môi trường nhiệt độ và áp suất liên tục, van có thể xảy ra một số sự cố. Bạn có thể tự xử lý nhanh theo hướng dẫn dưới đây:

Hiện tượng rò rỉ lưu chất ở cổ ty van

• Nguyên nhân: Do van đóng mở nhiều lần khiến phần gioăng tết chèn Teflon ở cổ van bị mòn, hoặc do nhiệt độ cao làm nới lỏng đai ốc nắp.

• Cách khắc phục: Sử dụng cờ lê siết chặt phần đai ốc ép gioăng trên nắp van xuống một chút để nén chặt lại phần tết chèn. Nếu gioăng đã quá nát, cần xả hết áp suất trong ống, tháo nắp van và thay gioăng Teflon mới.

Khóa chặt van nhưng hơi nóng vẫn bị lọt qua (Đóng không kín)

• Nguyên nhân: Có rác, cặn bẩn hoặc xỉ hàn bám dính vào bề mặt đĩa van và ghế van, ngăn đĩa van ép sát; hoặc mặt đĩa van đã bị cặn làm trầy xước.

• Cách khắc phục: Mở tay quay hết cỡ để dòng lưu chất mạnh đi qua tự cuốn trôi cặn bẩn. Nếu không hết, phải tháo van ra kiểm tra vệ sinh mặt đĩa. Nếu đĩa van bị xước sâu, cần tiến hành rà lại bề mặt hoặc thay van mới.

Tay quay bị cứng, kẹt không thể xoay

• Nguyên nhân: Phần ren trên trục van lâu ngày bị khô mỡ bôi trơn do nhiệt độ cao làm bay hơi, hoặc trục van bị va đập dẫn đến bị cong.

• Cách khắc phục: Tra thêm mỡ bôi trơn chịu nhiệt vào phần ren hở của trục van rồi xoay nhẹ nhàng qua lại. Nếu trục đã bị cong, bắt buộc phải liên hệ đại lý để thay trục mới.

9. Van Duy Thành chuyên cung cấp Van Cầu Hơi  Nối Ren Inox 304

Khi có nhu cầu tối ưu hóa hệ thống đường ống của mình bằng dòng van cầu hơi nối ren inox 304 chất lượng cao, Van Duy Thành là điểm đến tin cậy hàng đầu dành cho bạn.

Chúng tôi cam kết mang đến những sản phẩm nhập khẩu trực tiếp từ Trung Quốc với đầy đủ phân khúc chất liệu (Inox 304, Inox 201), đáp ứng trọn vẹn mọi yêu cầu về kỹ thuật và ngân sách đầu tư của dự án. Sản phẩm tại Duy Thành luôn có sẵn số lượng lớn từ DN15 đến DN50, đầy đủ chứng từ nguồn gốc, đi kèm chính sách báo giá cạnh tranh cùng chế độ bảo hành dài hạn lỗi 1 đổi 1 cực kỳ uy tín.

Để nhận báo giá chiết khấu thương mại tốt nhất ngay hôm nay, quý khách vui lòng liên hệ:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

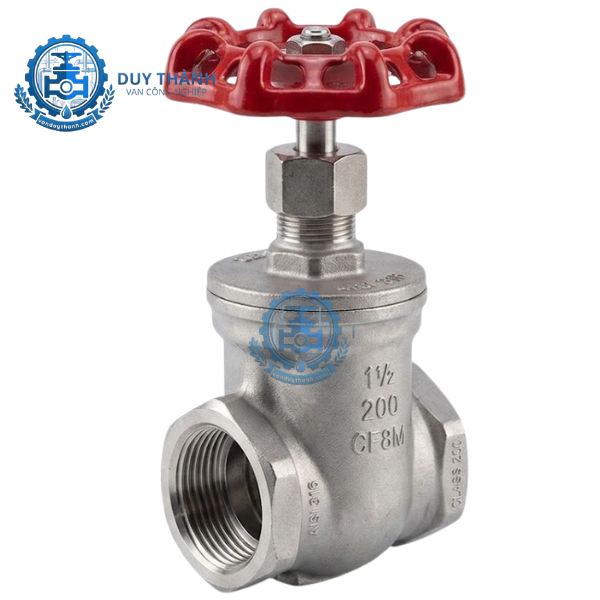

► XEM THÊM: Van Cửa Inox 304 Nối Ren Tay Xoay
