Van Cầu Hơi Gang Mặt Bích PN16 DN40

1. Tính năng của Van Cầu Hơi Gang Mặt Bích PN16 DN40

Van cầu hơi gang mặt bích PN16 DN40 (Globe Valve) là một trong những dòng van chữ ngã công nghiệp được sử dụng phổ biến nhất tại các trục ống nhánh lớn hoặc đầu vào phân phối chất lưu. Thiết bị sở hữu những tính năng vận hành vượt trội, đáp ứng hoàn hảo các bài toán kỹ thuật khắt khe:

• Kiểm soát và điều tiết dòng chảy chính xác: Điểm khác biệt lớn nhất tạo nên thương hiệu của van cầu so với van bi hay van cổng chính là khả năng tiết lưu. Hành trình chuyển động tuyến tính của đĩa van cho phép người vận hành căn chỉnh tiết diện dòng chảy một cách mịn màng, giúp điều tiết lưu lượng môi chất qua đường ống Phi 49 theo đúng tỷ lệ mong muốn.

• Độ bế kín cơ học xuất sắc: Khi xoay tay quay để đóng van, trục van sẽ truyền lực nén thẳng đứng vuông góc, ép chặt đĩa van vào lòng tòa van (ghế van). Do lực ép phân bổ đồng đều trên toàn bộ bề mặt tiếp xúc, van tạo ra độ kín khít tuyệt đối, ngăn chặn hoàn toàn hiện tượng thẩm thấu hay rò rỉ lưu chất, đặc biệt là dòng hơi bão hòa áp lực cao.

• Chu trình đóng mở ngắn, hạn chế hao mòn: Khoảng cách dịch chuyển của đĩa van từ trạng thái mở hoàn toàn đến đóng hoàn toàn rất ngắn. Tính năng này không chỉ giúp thời gian thao tác vận hành diễn ra nhanh chóng mà còn giảm thiểu tối đa lực ma sát cơ học lên các bước ren của trục van, kéo dài tuổi thọ cho linh kiện.

• Chịu sốc nhiệt và ứng suất cơ học dẻo dai: Được đúc từ phôi gang dẻo GGG40 hoặc gang 25 chất lượng cao, lớp vỏ của van cầu DN40 có kết cấu cơ khí dày dặn, không bị co ngót, biến dạng hay nứt vỡ dưới tác động của hiện tượng giãn nở nhiệt do dòng lưu chất nóng lạnh thay đổi đột ngột.

2. Tác dụng, Hình ảnh thực tế của Van Cầu Hơi Gang Mặt Bích PN16 DN40

2.1 Tác dụng vận hành trong hệ thống

Trong kiến trúc đường ống công nghiệp, van cầu hơi gang DN40 đóng vai trò như một chốt chặn điều phối dòng năng lượng cốt lõi với các tác dụng thực tế:

• Cô lập phân đoạn đường ống an toàn: Thiết bị cho phép khóa chặn hoàn toàn dòng chảy lưu chất tại các tuyến ống Phi 49. Tác dụng này cực kỳ quan trọng khi hệ thống hạ nguồn cần bảo trì, sửa chữa các thiết bị như bẫy hơi, van giảm áp, đồng hồ đo mà không cần phải xả toàn bộ trục ống chính của nhà máy.

• Bảo vệ toàn diện thiết bị hạ nguồn: Bằng cách điều tiết giảm bớt áp lực hoặc lưu lượng quá tải đầu vào, van giúp làm giảm bớt xung lực dòng chảy, bảo vệ các linh kiện phía sau khỏi nguy cơ quá tải áp suất hoặc hư hỏng cơ học.

• Triệt tiêu xung động và hiện tượng thủy kích: Cấu trúc dòng chảy uốn cong đổi hướng chữ Z bên trong lòng van cầu giúp hấp thụ bớt năng lượng phá hủy của lưu chất áp suất cao. Từ đó, van làm dịu dòng chảy, hạn chế tiếng ồn khó chịu và giảm thiểu sự rung lắc cơ học trên toàn tuyến ống.

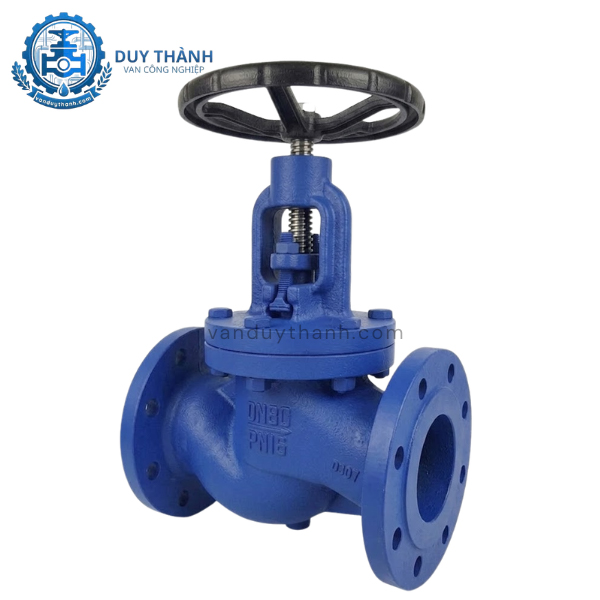

2.2 Hình ảnh thực tế của sản phẩm

Để giúp quý khách hàng và các kỹ sư có cái nhìn trực quan nhất về kiểu dáng chữ ngã đặc trưng, độ dày vách gang cũng như độ sắc nét của lớp sơn phủ bề mặt, dưới đây là hình ảnh thực tế của sản phẩm van cầu DN40 tại kho hàng:

3. Thông số kỹ thuật của Van Cầu Hơi Gang Mặt Bích PN16 DN40

Để phục vụ cho công tác bóc tách khối lượng vật tư và thiết kế bản vẽ kỹ thuật đường ống đồng bộ, dưới đây là bảng thông số kỹ thuật chi tiết của dòng van cầu DN40:

4. Cấu tạo và hình ảnh của Van Cầu Hơi Gang Mặt Bích PN16 DN40

Thiết kế cơ khí nội tại của van cầu DN40 được tính toán tỉ mỉ, đảm bảo sự phối hợp nhịp nhàng giữa các linh kiện chịu áp lực lớn.

4.1 Chi tiết các bộ phận cấu tạo

• Thân van (Body): Phần vỏ ngoài đúc bằng gang GGG40 hoặc gang 25 với hình dáng chữ ngã rất đặc trưng. Bên trong thân van có một vách ngăn ngang cố định được khoét lỗ tròn, gọi là ghế van, nơi dòng chất lưu bắt buộc phải đi xuyên qua.

• Nắp van (Bonnet): Được bắt chặt vào thân van bằng các bu-lông cường độ cao. Nắp van đóng vai trò là giá đỡ vững chắc cho trục ren và là buồng chứa bộ phận gioăng tết chèn làm kín.

• Đĩa van (Disc/Plug): Bộ phận trực tiếp chặn dòng chảy, làm bằng thép không gỉ chịu mài mòn. Đĩa van có hình dạng nút chai hoặc hình côn dốc, bề mặt được gia công mài bóng kỹ lưỡng để đạt độ khít hoàn hảo với tòa van.

• Trục van (Stem): Thanh kim loại truyền động nối tay quay với đĩa van. Trục van chịu lực xoắn và lực nén rất lớn khi người vận hành siết chặt van để khóa dòng chảy.

• Bộ phận làm kín (Gland Packing): Các vòng tết chèn bằng graphite hoặc sợi PTFE chịu nhiệt ép chặt quanh cổ trục van, ngăn không cho lưu chất áp lực cao rò rỉ ngược lên phía tay quay.

• Tay quay vô lăng (Handwheel): Bộ phận điều khiển cơ học nằm ở trên cùng, giúp người vận hành xoay chuyển trục van một cách dễ dàng.

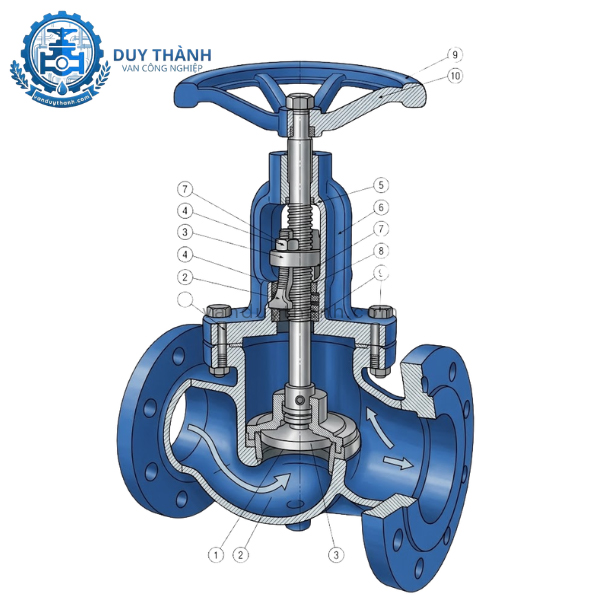

4.2 Sơ đồ cấu tạo trực quan

Mặt cắt bản vẽ kỹ thuật dưới đây mô tả chi tiết cách sắp xếp dòng chảy uốn chữ S đặc trưng cùng kết cấu cơ khí bên trong lòng thiết bị:

5. Nguyên lý làm việc của Van Cầu Hơi Gang Mặt Bích PN16 DN40

Van cầu hơi gang DN40 vận hành dựa trên chuyển động tịnh tiến hướng tâm của đĩa van theo phương vuông góc với bề mặt vách ngăn của ghế van.

5.1 Quá trình mở và tiết lưu dòng chảy

Khi xoay tay quay vô lăng theo chiều ngược kim đồng hồ, trục van có ren sẽ xoay và dịch chuyển tịnh tiến đi lên, kéo theo đĩa van rời khỏi vị trí ghế van. Lúc này, khoảng trống tại vách ngăn được mở ra, lưu chất từ cửa vào đi vào lòng van, bị bẻ hướng đi lên xuyên qua lỗ ghế van rồi tiếp tục di chuyển ra cửa xả. Khoảng cách nâng đĩa van tỷ lệ thuận với góc quay của tay vô lăng, cho phép điều tiết lưu lượng dòng chảy một cách chính xác tuyệt đối.

5.2 Quá trình đóng chặt dòng chảy

Ngược lại, khi xoay tay quay theo chiều kim đồng hồ, trục van sẽ chuyển động tịnh tiến đi xuống, ép đĩa van hạ thấp dần. Khi đĩa van chạm và ép chặt lên vòng đệm của ghế van, lực ép cơ học lớn từ tay quay truyền qua trục sẽ giữ đĩa van cố định tại vị trí này. Quá trình này tạo ra một rào cản cơ khí cực kỳ kiên cố, chặn đứng toàn bộ dòng lưu chất hoặc luồng hơi nóng áp lực cao, không cho phép rò rỉ sang phía bên kia của hệ thống đường ống.

6. Môi trường ứng dụng của Van Cầu Hơi Gang Mặt Bích PN16 DN40

Với kích thước Phi 49 lý tưởng cùng dải thông số chịu nhiệt 200°C và áp lực 16 bar, van cầu DN40 là linh kiện không thể thiếu trong các mạng lưới đường ống công nghiệp:

• Hệ thống hơi nóng bão hòa (Steam): Lắp đặt phổ biến tại các nhánh cấp hơi lớn cho lò sấy, dàn trao đổi nhiệt, nồi hấp tiệt trùng trong các nhà máy dệt nhuộm, thực phẩm, sản xuất giấy, bao bì và thức ăn chăn nuôi.

• Đường ống khí nén áp lực cao: Sử dụng tại các trạm nén khí trung tâm, các đường ống truyền tải khí phục vụ cho thiết bị phun sơn, dây chuyền lắp ráp cơ khí tự động hóa đòi hỏi độ kín khít cao để tránh hao phí điện năng.

• Hệ thống dầu truyền nhiệt và nhiên liệu: Ứng dụng điều tiết dòng dầu nóng gia nhiệt tuần hoàn, dầu nhờn bôi trơn trong các chu trình máy móc nặng hoặc các đường ống dẫn dầu đốt của lò nung công nghiệp.

• Mạng lưới cấp thoát nước nóng: Sử dụng trong các hệ thống điều hòa không khí trung tâm HVAC Chiller, các đường ống cấp nước nóng sưởi ấm của tòa nhà thương mại hoặc đường ống nước giải nhiệt máy móc.

7. Hướng dẫn lắp đặt Van Cầu Hơi Gang Mặt Bích PN16 DN40

Quy trình thi công lắp đặt van cầu DN40 vào đường ống Phi 49 đòi hỏi sự chính xác kỹ thuật để thiết bị đạt độ bền tối đa và vận hành trơn tru:

1. Lắp đúng hướng mũi tên dòng chảy: Trên thân van luôn đúc nổi mũi tên chỉ hướng. Đối với van cầu, bắt buộc phải lắp sao cho chiều lưu chất đi từ dưới đĩa van đi lên (trùng hướng mũi tên). Lắp đúng chiều giúp van mở nhẹ nhàng và giảm áp lực lên gioăng cổ van khi đóng.

2. Làm sạch lòng ống Phi 49: Trước khi đặt van vào vị trí, phải thổi sạch xỉ hàn, cát bụi, rác bám trong lòng ống. Các tạp chất cứng này nếu kẹt vào đĩa van khi đóng sẽ làm xước mặt làm kín, gây ra hiện tượng rò rỉ van.

3. Sử dụng gioăng đệm mặt bích chịu nhiệt: Đặt một vòng đệm làm kín bằng teflon hoặc graphite lõi thép giữa mặt bích của van và mặt bích đường ống. Tuyệt đối không dùng gioăng cao su thường vì nhiệt độ hơi nóng 200°C sẽ làm chảy cao su gây rò rỉ.

4. Siết bu-lông đối xứng cân bằng lực: Xỏ đầy đủ bu-lông qua các lỗ bích, vặn đai ốc bằng tay trước, sau đó dùng cờ lê siết lực đều đặn từ từ theo mô hình chữ X (đối xứng). Cách siết này giúp hai mặt bích áp sát song song, tránh hiện tượng vênh hoặc nứt tai bích gang.

5. Bố trí không gian và giá đỡ: Chọn vị trí lắp đặt thông thoáng để người vận hành dễ dàng thao tác tay quay vô lăng. Đồng thời, nên bố trí giá đỡ ống gần vị trí bích để giảm tải trọng và lực uốn do đường ống giãn nở nhiệt tác động lên van.

8. Van Duy Thành chuyên cung cấp Van Cầu Hơi Gang Mặt Bích PN16 DN40

Van Duy Thành là đơn vị uy tín chuyên cung cấp dòng sản phẩm van cầu hơi gang mặt bích PN16 DN40. Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm chính hãng, mới 100% và chuẩn xác về mặt thông số kỹ thuật. Mọi sản phẩm đều được đúc từ phôi gang chất lượng cao GGG40/25 và trải qua quy trình kiểm tra áp lực nghiêm ngặt trước khi bàn giao.

Đến với Van Duy Thành, quý khách hàng sẽ được đội ngũ kỹ thuật viên giàu kinh nghiệm trực tiếp tư vấn và bán hàng, hỗ trợ lựa chọn giải pháp tối ưu nhất cho hệ thống đường ống. Chúng tôi áp dụng chính sách bảo hành dài hạn từ 6-12 tháng nếu phát sinh lỗi do nhà sản xuất, đi kèm quy trình xử lý nhanh chóng, linh hoạt, đảm bảo không làm gián đoạn tiến độ sản xuất của nhà máy.

Quý khách hàng cần tư vấn kỹ thuật hoặc báo giá Van Cổng Tay Quay Inox 10k, hãy liên hệ ngay với Van Duy Thành để được phục vụ tốt nhất!
