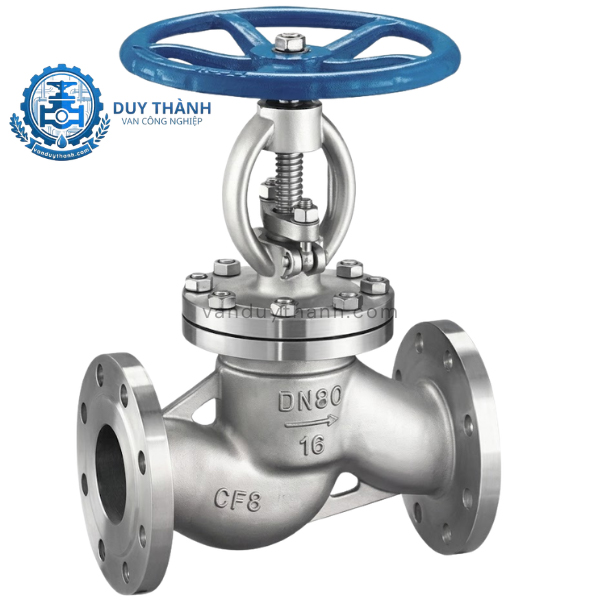

Van Cầu Hơi Mặt Bích Inox 304 Erav J41w-16p
Tên sản phẩm: Van cầu hơi mặt bích Inox 304 (Globe Valve)
Thương hiệu: Erav
Model sản phẩm: J41W-16P, J41H-16P
Kích cỡ đường ống: Đa dạng dải kích thước từ DN15 – DN400
Chất liệu thân & các chi tiết: Thép không gỉ Inox 304 (CF8 / SS304)
Kiểu kết nối hệ thống: Kết nối mặt bích tiêu chuẩn
Phương thức vận hành: Tay quay vô lăng cơ học (Handwheel)
Áp suất làm việc định mức: 1.6 MPa (16 Bar / PN16)
Áp suất kiểm tra thử nghiệm: 2.4 MPa
Nhiệt độ hoạt động tối đa: Lên đến dưới 425°C
Môi trường lưu chất sử dụng: Hơi nóng bão hòa, nước nhiệt độ cao, dầu, hóa chất ăn mòn
Van cầu hơi mặt bích Inox 304 Erav J41W-16P (hay còn gọi là van yên ngựa, van chữ ngã) là dòng van công nghiệp cao cấp được thiết kế chuyên dụng cho các hệ thống lưu chất có nhiệt độ và áp suất cao. Sản phẩm sở hữu những tính năng vượt trội:
Khả năng điều tiết lưu lượng cực kỳ chính xác: Khác với van bi hay van cổng chỉ tối ưu cho việc đóng/mở hoàn toàn, cấu trúc đĩa van dạng côn của Erav J41W-16P cho phép người vận hành điều chỉnh mức độ mở để kiểm soát lưu lượng dòng chảy qua đường ống một cách mịn màng và chính xác.
Độ bền bỉ trước môi trường khắc nghiệt: Được chế tạo từ mác thép không gỉ Inox 304 chuẩn (CF8), van có tính năng chống oxy hóa, chống độc hại và kháng lại sự ăn mòn của hầu hết các loại hóa chất thông thường, axit nhẹ hay muối biển.
Chịu nhiệt độ cực cao lên đến dưới 425°C: Nhờ vật liệu Inox 304 kết hợp với công nghệ đúc rèn chịu nhiệt, dòng van này hoạt động liên tục trong môi trường hơi nóng bão hòa, lò hơi mà không bị biến dạng cơ học.
Đóng kín tuyệt đối: Thiết kế hành trình chuyển động tịnh tiến thẳng đứng của đĩa van ép chặt vào bệ đỡ tạo nên độ kín khít hoàn hảo, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất dù ở áp lực lớn 1.6Mpa.
Trong sơ đồ vận hành của các nhà máy công nghiệp, van cầu hơi Erav J41W-16P đóng vai trò là mắt xích điều khiển quan trọng với các tác dụng cốt lõi sau:
Cách ly và đóng cắt dòng lưu chất: Giúp khóa chặt dòng chảy của hơi nóng, nước hoặc dầu khi hệ thống gặp sự cố hoặc khi cần tạm ngưng một nhánh đường ống để bảo trì các thiết bị phía sau.
Bảo vệ hệ thống khỏi hiện tượng búa nước: Do hành trình đóng/mở của van cầu diễn ra từ từ thông qua việc xoay tay quay, van giúp giảm thiểu hiện tượng thay đổi áp suất đột ngột trong đường ống, bảo vệ đường ống không bị rung lắc hay nứt vỡ.
Tối ưu hóa hiệu suất nhiệt: Đặc biệt trong các hệ thống phân phối hơi nóng (Steam), van giúp giữ áp suất ổn định và điều tiết chính xác lượng lượng hơi cung cấp cho các thiết bị công nghiệp như buồng sấy, nồi hấp, thiết bị gia nhiệt.
Để thuận tiện cho công tác tra cứu kỹ thuật và lựa chọn model phù hợp cho dự án, Van Duy Thành xin gửi tới quý khách hàng bảng thông số kỹ thuật chi tiết của sản phẩm:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Erav |
| Xuất xứ | Trung Quốc (China) |
| Model | J41W-16P (Đĩa và bệ đỡ Inox 304) / J41H-16P |
| Chất liệu thân van | Thép không gỉ / Thép đúc Inox 304 (A351 CF8) |
| Tiêu chuẩn kết nối | Mặt bích (Flanged connection) |
| Áp suất làm việc định mức | 1.6 MPa (16 kgf/cm² / PN16) |
| Áp suất thử nghiệm (Shell test) | 2.4 MPa |
| Nhiệt độ làm việc | < 425°C |
| Dạng điều khiển | Tay quay vô lăng (Handwheel) |
| Môi trường áp dụng | Hơi nóng bão hòa, nước nóng, dầu, khí nén, hóa chất nhẹ |
Sản phẩm được hoàn thiện bằng công nghệ gia công cơ khí chính xác cao với các bộ phận cấu thành một cách khoa học:
Thân van (Body): Thiết kế dạng chữ ngã (yên ngựa) đúc bằng Inox 304 dày dặn. Cấu trúc lòng van được uốn cong hướng dòng chảy đi từ dưới lên qua vách ngăn trung tâm, giúp tối ưu hóa khả năng chịu lực.
Nắp van (Bonnet): Được gắn chặt với thân bằng các bu-lông chịu lực cao. Nắp van là bệ đỡ cho ty van và bộ phận bọc kín chống rò rỉ.
Đĩa van (Disc): Bộ phận trực tiếp đóng/mở dòng lưu chất, có hình dạng côn hoặc hình nút chai bằng Inox 304 di chuyển tịnh tiến lên xuống.
Trục van / Ty van (Stem): Kết nối đĩa van với tay quay, trên trục có ren mịn để chuyển đổi chuyển động quay của vô lăng thành chuyển động tịnh tiến của đĩa.
Hộp đệm làm kín (Gland Packing): Sử dụng các vòng đệm tết chèn bằng Graphite chịu nhiệt cao bọc quanh ty van, ngăn chặn tuyệt đối hơi nóng rò rỉ ngược lên phía tay quay.
Van cầu hơi Erav vận hành dựa trên nguyên lý chuyển động tịnh tiến của đĩa van để thay đổi khoảng cách với bệ đỡ (Seat):
Quá trình mở van: Khi người vận hành xoay tay quay (vô lăng) theo chiều ngược chiều kim đồng hồ, ren trên trục van sẽ kéo trục và đĩa van di chuyển thẳng đứng đi lên, tách rời khỏi bệ đỡ. Dòng lưu chất từ cửa vào sẽ đi vòng qua vách ngăn, chui qua khoảng trống dưới đĩa van và đi ra cửa xả.
Quá trình đóng van: Khi xoay tay quay theo chiều kim đồng hồ, trục van đẩy đĩa van di chuyển đi xuống. Khi đĩa van ép chặt hoàn toàn vào bệ mặt bệ đỡ vững chắc bên trong thân, dòng lưu chất sẽ bị chặn lại hoàn toàn.
Quá trình điều tiết: Bằng cách giữ đĩa van ở các vị trí lơ lửng giữa hành trình, người sử dụng có thể tăng hoặc giảm tiết diện dòng chảy, từ đó điều chỉnh lưu lượng và áp suất theo ý muốn.
Nhờ ưu điểm đặc thù từ vật liệu Inox 304 chống ăn mòn và ngưỡng chịu nhiệt lý tưởng dưới 425°C, sản phẩm được ứng dụng rộng rãi trong các môi trường kỹ thuật khắt khe:
Hệ thống hơi nóng (Steam Systems): Đường ống dẫn hơi của các lò hơi công nghiệp, nhà máy giặt là, sấy nông sản, dệt nhuộm, sản xuất giấy.
Ngành công nghiệp hóa chất và thực phẩm: Các dây chuyền truyền tải chất lỏng có tính ăn mòn nhẹ, nước giải khát, bia rượu, chế biến sữa nhờ đặc tính an toàn vệ sinh của Inox 304.
Hệ thống dầu khí và năng lượng: Đường ống dẫn dầu truyền nhiệt, xăng dầu, hệ thống khí nén áp lực cao tại các nhà máy lọc dầu, nhà máy nhiệt điện.
Hệ thống xử lý nước nhiệt độ cao: Các đường ống nước ngưng, nước cấp lò hơi, hệ thống HVAC của các tòa nhà và khu công nghiệp lớn.
Lắp đặt van cầu hơi đúng kỹ thuật giúp hệ thống vận hành an toàn, không bị rò rỉ rác hoặc sụt áp.
Phải lắp van đúng hướng dòng chảy: Dòng lưu chất phải đi từ dưới đĩa van lên trên (hướng dòng chảy trùng với mũi tên dập nổi trên thân van). Lắp ngược sẽ khiến áp lực dòng chảy ép lên đĩa van, gây khó khăn cho việc mở van và nhanh hỏng hộp đệm làm kín.
Vệ sinh sạch đường ống để tránh xỉ hàn, cát đá làm xước đĩa van và bệ đỡ.
Đặt van vào giữa hai mặt bích của đường ống, chèn gioăng đệm chịu nhiệt (như gioăng chì graphite hoặc gioăng kim loại xoắn) vào giữa để làm kín.
Căn chỉnh cho các lỗ bu-lông đồng tâm, xỏ bu-lông vào và siết đều tay theo hình đối xứng chéo nhau để lực ép lên mặt bích đồng đều, tránh siết quá chặt một góc gây vênh hoặc nứt bích đường ống.
| Hiện tượng lỗi | Nguyên nhân phổ biến | Biện pháp khắc phục |
| Van đóng không kín, lưu chất vẫn rò rỉ qua cửa xả | Có rác bám vào bệ đỡ hoặc đĩa van bị trầy xước, mài mòn sau thời gian dài sử dụng. | Mở van ra hết cỡ để dòng chảy mạnh cuốn trôi rác. Nếu đĩa van bị xước, cần tháo nắp van để rà lại bề mặt đĩa hoặc thay mới. |
| Rò rỉ hơi nóng ở cổ trục (ty van) | Vòng đệm tết chèn (Gland Packing) bị mòn, lão hóa do nhiệt độ cao. | Siết thêm ốc ép cổ vặn chặt xuống. Nếu vẫn rò rỉ, cần tháo ra và bổ sung thêm dây tết chèn chì (Graphite). |
| Tay quay bị kẹt, rất nặng khi đóng mở | Trục ren bị khô mỡ, rỉ sét bám hoặc trục van bị cong do va đập mạnh. | Tra thêm dầu mỡ bôi trơn chịu nhiệt vào phần ren trục van. Nếu trục bị cong, cần tháo ra nắn lại hoặc thay trục mới. |
Nếu quý khách hàng đang tìm kiếm một đối tác cung ứng dòng sản phẩm Van Cầu Hơi Mặt Bích Inox 304 Erav J41W-16P uy tín thì Van Duy Thành là sự lựa chọn hàng đầu.
Chúng tôi tự hào là đơn vị chuyên nhập khẩu trực tiếp và phân phối các dòng van công nghiệp Erav chính hãng tại thị trường Việt Nam. Sản phẩm tại kho Duy Thành luôn cam kết mới 100%, có sẵn đầy đủ các kích cỡ từ nhỏ đến lớn, đi kèm đầy đủ chứng chỉ chất lượng CO, CQ và chế độ bảo hành dài hạn 12 tháng. Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi luôn sẵn sàng hỗ trợ khảo sát, tư vấn giải pháp tối ưu và mang lại chính sách giá chiết khấu tốt nhất cho các nhà thầu, chủ đầu tư.
