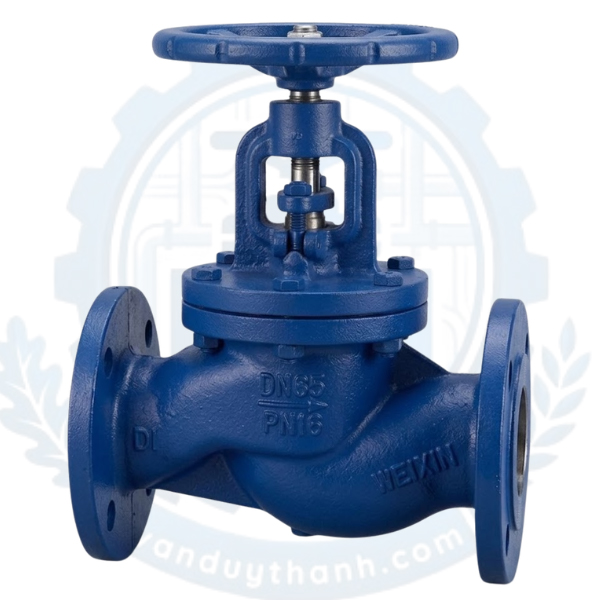

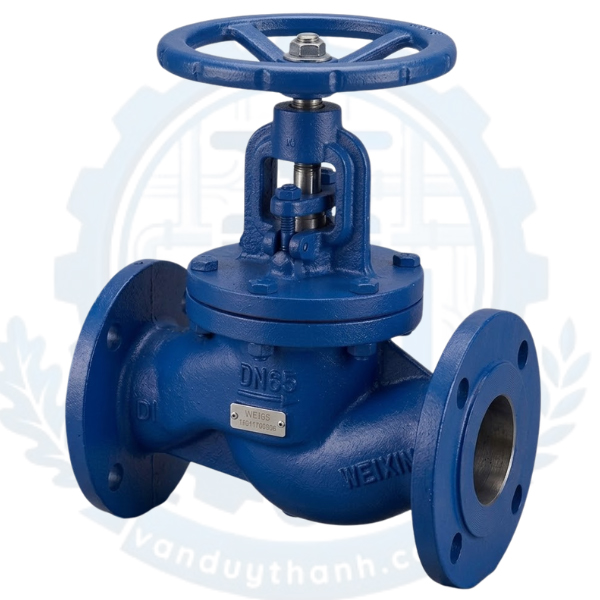

Van Cầu Hơi Mặt Bích Emico Js1049

1. Tính năng của Van Cầu Hơi Mặt Bích Emico Js1049

Van cầu hơi mặt bích Emico JS1049 là dòng van công nghiệp chuẩn châu Âu được thiết kế chuyên dụng cho các hệ thống năng lượng cao nhờ sở hữu những đặc tính kỹ thuật vượt trội:

• Khả năng điều tiết lưu lượng đỉnh cao: Cấu trúc hình học của lòng van cho phép cắt nhỏ dòng lưu chất một cách mịn màng. Người vận hành có thể thiết lập đĩa van ở nhiều vị trí mở một phần khác nhau để khống chế chính xác lưu lượng và áp suất mong muốn mà không lo đĩa van bị xói mòn.

• Chịu nhiệt độ và áp suất cực cao: Nhờ kết cấu vỏ bằng thép đúc đặc chủng kết hợp với các chi tiết cơ khí bằng thép không gỉ nhóm Austenite/Martensite, van hoạt động bền bỉ trong các môi trường khắc nghiệt từ âm sâu -10°C đến nóng chảy +350°C.

• Độ bền chu kỳ cơ học cao: Hành trình chuyển động của đĩa van ngắn hơn đáng kể so với dòng van cổng, làm giảm thời gian thao tác đóng mở và hạn chế tối đa sự hao mòn do ma sát của các bộ phận truyền động.

• Độ làm kín tuyệt đối ở cấp độ phân tử: Thiết kế bề mặt tiếp xúc giữa đĩa van và đế van đạt độ bóng bề mặt hoàn hảo, kết hợp lực nén trục thẳng đứng, triệt tiêu hoàn toàn khả năng rò rỉ của các chất khí nhỏ như gas hay hơi nước bão hòa.

2. Tác dụng của Van Cầu Hơi Mặt Bích Emico Js1049

Trong sơ đồ công nghệ kỹ thuật, dòng van Emico JS1049 đóng vai trò điều hướng và bảo vệ cốt lõi cho toàn bộ hệ thống:

2.1. Bảo vệ thiết bị phụ trợ hạ nguồn

Bằng việc ổn định áp suất và ngăn ngừa hiện tượng dòng chảy hỗn loạn, van giúp bảo vệ các thiết bị nhạy cảm nằm phía sau như van giảm áp, đồng hồ đo lưu lượng, bẫy hơi (steam trap) tránh khỏi các xung lực phá hủy từ dòng lưu chất.

2.2. Cô lập hệ thống an toàn tuyệt đối

Khi hệ thống xảy ra sự cố hoặc cần thực hiện công tác bảo dưỡng định kỳ, van cầu Emico JS1049 đóng vai trò là một bức tường ngăn chặn dòng chất lưu áp lực cao lên tới 16 bar, cách ly hoàn toàn khu vực sửa chữa để đảm bảo an toàn cho kỹ sư vận hành.

3. Thông số kỹ thuật của Van Cầu Hơi Mặt Bích Emico Js1049

Dưới đây là bảng dữ liệu kỹ thuật chi tiết của dòng sản phẩm cao cấp Emico JS1049, giúp quý khách hàng dễ dàng đối chiếu với các thông số thiết kế của công trình:

4. Cấu tạo của Van Cầu Hơi Mặt Bích Emico Js1049

Sản phẩm được lắp ráp từ những module vật liệu siêu bền, phối hợp nhịp nhàng theo tiêu chuẩn cơ khí châu Âu:

• Thân van (Body): Chế tạo bằng phương pháp đúc áp lực từ thép 1.0619 / GS-C25, biên dạng thân dạng bầu chữ ngã dày dặn chịu uốn và chịu va đập tốt. Hai đầu đúc bích nhô RF tạo độ bám gioăng cao.

• Nắp van (Bonnet): Cùng chất liệu thép đúc như thân van, cố định vào thân bằng các thanh ren cường độ cao, có chức năng làm bệ đỡ trung tâm và chứa buồng tết chèn làm kín.

• Ty van (Stem): Làm từ thép không gỉ cao cấp (Inox 304L/316L hoặc mã thép X20Cr13). Trục được gia công ren vuông tinh xảo giúp chuyển động quay của vô lăng thành chuyển động tịnh tiến thẳng đứng.

• Đĩa van (Disc) và Đế van (Seat): Là cặp đôi tiếp xúc trực tiếp để ngắt dòng chảy. Chúng được làm bằng các mác inox đặc chủng (như X5CrNiMo17-12) chịu mài mòn cơ học và chống hiện tượng xói mòn xâm thực (cavitation) của dòng hơi tốc độ cao.

• Vòng đệm cổ van (Gland Packing): Cấu tạo từ các vòng graphite (than chì) bện chặt nén áp lực cao, giúp chống xì hở tuyệt đối xung quanh ty van ở nhiệt độ 350°C.

• Vô lăng điều khiển (Handwheel): Làm bằng gang hoặc thép dập, sơn tĩnh điện chống rỉ, kích thước vô lăng được tính toán tối ưu momen lực xoay.

5. Nguyên lí làm việc của Van Cầu Hơi Mặt Bích Emico Js1049

Van cầu Emico JS1049 vận hành dựa trên nguyên lý tịnh tiến khoảng cách của đĩa van so với bệ đỡ (ghế van):

• Chu trình đóng van: Khi người vận hành quay vô lăng theo chiều kim đồng hồ, ty van sẽ đẩy đĩa van dịch chuyển xuống dưới. Khi đĩa van ép chặt lên bề mặt đế van, vách ngăn bên trong lòng van bị bịt kín hoàn toàn, dòng lưu chất (ví dụ hơi nóng hoặc gas) bị chặn lại hoàn toàn từ khoang bên này sang khoang bên kia.

• Chu trình mở van: Xoay ngược vô lăng sẽ kéo trục van và đĩa van di chuyển đi lên theo hướng vuông góc. Dòng lưu chất từ phía dưới đáy tràn qua cửa van, uốn lượn qua vách chữ ngã để tiếp tục di chuyển vào đường ống hạ lưu. Khoảng cách nâng đĩa van tỷ lệ thuận với thiết diện dòng chảy, giúp điều tiết lưu lượng cực kỳ chính xác.

6. Môi trường ứng dụng của Van Cầu Hơi Mặt Bích Emico Js1049

Nhờ sử dụng vật liệu thép đúc và inox cao cấp, van đáp ứng xuất sắc các môi trường công nghiệp nặng, bao gồm:

• Hệ thống nhiệt năng và hơi nóng (Steam): Lò hơi công nghiệp, hệ thống sấy, hấp tiệt trùng, các đường ống dẫn hơi bão hòa và hơi quá nhiệt trong nhà máy giấy, dệt nhuộm, cao su, thực phẩm.

• Ngành công nghiệp dầu khí, hóa chất, gas: Đường ống dẫn khí hóa lỏng LPG, CNG, các loại dầu truyền nhiệt, hóa chất trung tính có tính ăn mòn nhẹ nhờ đĩa van inox 316L.

• Hệ thống khí nén và nước áp lực: Trạm nén khí trung tâm, hệ thống đường ống tuần hoàn nước nóng nhiệt độ cao trong hệ thống HVAC của các tòa nhà và nhà máy lớn.

7. Hướng dẫn lắp đặt của Van Cầu Hơi Mặt Bích Emico Js1049

Quy trình lắp đặt chuẩn kỹ thuật sẽ giúp tối ưu hóa hiệu năng và kéo dài tuổi thọ cho dòng van thép đúc Emico:

• Bước 1: Làm sạch lòng ống: Tiến hành sục rửa đường ống để loại bỏ rác hàn, hạt cát, rỉ sét bám phía trong ống. Cặn bẩn cơ học là nguyên nhân chính gây trầy xước đĩa van inox khi đóng kín.

• Bước 2: Kiểm tra chiều mũi tên: Bắt buộc phải lắp đặt sao cho mũi tên đúc trên thân van Emico hướng theo đúng chiều chảy của dòng lưu chất (dòng chảy đi vào từ phía dưới đĩa van).

• Bước 3: Lựa chọn gioăng đệm (Gasket): Vì van chịu nhiệt độ cao lên tới 350°C, bắt buộc phải sử dụng gioăng chì graphite có lõi thép hoặc gioăng kim loại dạng xoắn (Spiral Wound Gasket) để chèn giữa hai mặt bích.

• Bước 4: Siết đều liên kết bích: Xỏ bulong vào các lỗ bích tiêu chuẩn DIN PN16. Thực hiện siết lực đều theo các cặp đối xứng nhau để tránh hiện tượng mặt bích bị vênh, gây ứng suất tập trung làm hỏng tai bích của van.

8. Những lỗi thường gặp và cách khắc phục của Van Cầu Hơi Mặt Bích Emico Js1049

8.1. Rò rỉ tại vị trí cổ trục van (Ty van)

• Nguyên nhân: Do hoạt động lâu ngày ở nhiệt độ cao (350°C), các vòng tết chèn graphite bị xẹp hoặc biến dạng cơ học.

• Cách khắc phục: Tiến hành siết đều hai đai ốc phần cổ van (Gland flange) xuống một chút để nén chặt lại gioăng. Nếu gioăng đã quá cũ, cần xả hết áp suất hệ thống rồi thay thế vòng tết chèn mới.

8.2. Hiện tượng rò rỉ lưu chất qua lòng van khi đã đóng chặt

• Nguyên nhân: Do dị vật rắn kẹt giữa đĩa và đế van, hoặc bề mặt inox bị xói mòn tạo rãnh sâu do dòng hơi có lẫn bọt nước tốc độ cao.

• Cách khắc phục: Thử mở hé van ra để dòng lưu chất tốc độ lớn tự thổi bay cặn bẩn. Nếu bị rãnh xước sâu, cần tháo nắp van và tiến hành rà bóng (mài phẳng) lại bề mặt tiếp xúc của đĩa và bệ đỡ.

8.3. Tay quay vô lăng bị nặng, kẹt cứng

• Nguyên nhân: Thiếu mỡ bôi trơn tại phần ren ngoài của ty van, hoặc ty van bị bám bụi bẩn, bị va đập dẫn đến cong trục.

• Cách khắc phục: Vệ sinh sạch phần ren ngoài, tra mỡ chịu nhiệt chuyên dụng thích hợp. Nếu ty van bị cong, cần tháo ra để nắn thẳng lại hoặc thay thế linh kiện chính hãng.

9. Van Duy Thành chuyên cung cấp Van Cầu Hơi Mặt Bích Emico Js1049

Van Duy Thành tự hào là đối tác phân phối uy tín hàng đầu chuyên cung cấp dòng sản phẩm Van Cầu Hơi Mặt Bích Emico JS1049 chính hãng. Chúng tôi cam kết mang tới cho các công trình, dự án những sản phẩm đạt chất lượng đỉnh cao với đầy đủ chứng từ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) từ nhà sản xuất. Với kho hàng quy mô lớn sẵn sàng cung ứng đầy đủ dải kích cỡ từ DN15 đến DN400, Duy Thành luôn có chính sách giá cạnh tranh nhất và chế độ bảo hành dài hạn ưu việt cho quý khách hàng.
