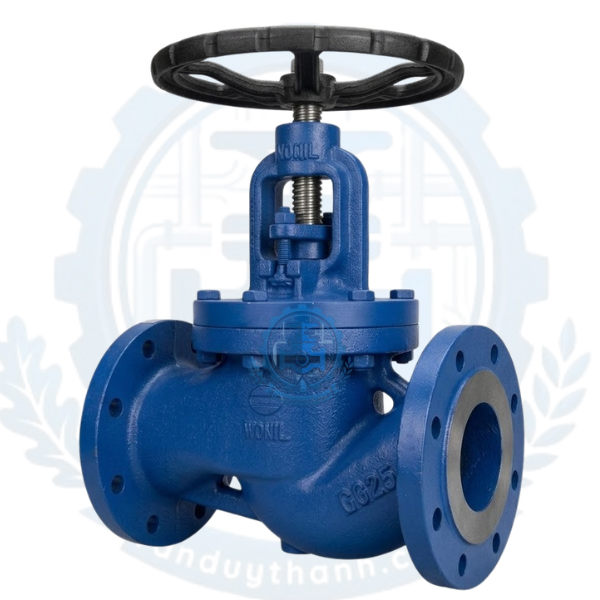

Van Cầu Gang Chữ Ngã Mặt Bích PN16 Wonil
Sản phẩm: Van cầu gang chữ ngã (Globe Valve) chuyên dụng cho hơi nóng và chất lưu.
Thương hiệu: Wonil (Hàn Quốc) – Phân phối chính hãng bởi Van Duy Thành.
Kích cỡ (Size): Từ 40A đến 300A (40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A).
Vật liệu thân & nắp van: Gang đúc cao cấp mã GG25, chịu lực va đập vượt trội.
Vật liệu đĩa & ty van: Thép không gỉ (Inox), chống ăn mòn và mài mòn cơ học.
Kiểu kết nối: Mặt bích tiêu chuẩn châu Âu DIN PN16.
Áp lực làm việc tối đa: 1.6 Mpa ($\approx$ 16 bar).
Nhiệt độ hoạt động tối đa: Lên đến 200°C.
Môi trường ứng dụng: Hơi nóng (Steam), khí nén, nước nóng, chất lỏng trung tính.
Phương thức vận hành: Tay quay vô lăng cơ học bền bỉ.
Van cầu gang chữ ngã mặt bích PN16 Wonil được đánh giá là dòng van công nghiệp sở hữu nhiều tính năng kỹ thuật ưu việt, đáp ứng khắt khe các tiêu chuẩn hệ thống dòng chảy hiện đại:
Điều tiết lưu lượng tối ưu: Khác biệt hoàn toàn với van cổng chỉ dùng đóng/mở hoàn toàn, van cầu Wonil có thiết kế vách ngăn chữ ngã đặc trưng giúp kiểm soát, cắt nhỏ và điều tiết chính xác lưu lượng chất lưu qua đường ống mà không gây tổn hại đến đĩa van.
Hành trình đóng mở ngắn và nhanh: Trục van chuyển động tịnh tiến theo phương thẳng đứng với hành trình ngắn hơn van cổng, giúp người vận hành tiết kiệm thời gian, công sức và phản ứng nhanh chóng trước các sự cố hệ thống.
Khả năng làm kín tuyệt đối: Sự kết hợp giữa đĩa van bằng thép không gỉ gia công độ bóng cao và lực ép vuông góc trực tiếp xuống ghế van tạo nên độ khít hoàn hảo, ngăn chặn triệt để tình trạng rò rỉ hơi nóng hay chất lưu ra ngoài.
Độ bền bỉ trong môi trường khắc nghiệt: Nhờ cấu trúc thân gang dày dặn và các chi tiết chuyển động bằng thép không gỉ, van hoạt động ổn định trước các cú sốc nhiệt hoặc hiện tượng búa nước nhẹ.
Trong các hệ thống đường ống công nghiệp, dòng sản phẩm này đóng vai trò then chốt nhờ các tác dụng thực tiễn sau:
Van giúp phân phối đều dòng chảy của hơi nóng hoặc chất lỏng trung tính, làm giảm bớt áp lực trực tiếp lên các thiết bị đo lường hoặc van điều khiển tuyến tính phía sau, bảo vệ toàn bộ hệ thống vận hành an toàn.
Khi cần sửa chữa, thay thế linh kiện hoặc dừng cục bộ một nhánh đường ống, van cầu Wonil đóng vai trò ngắt hoàn toàn nguồn cấp chất lưu với độ an toàn cao nhờ khả năng chịu áp tối đa tới 1.6 Mpa.
Để thuận tiện cho việc tra cứu kỹ thuật và lựa chọn kích thước phù hợp cho công trình, Van Duy Thành xin cung cấp bảng thông số chi tiết dưới đây:
| Thuộc tính kỹ thuật | Chi tiết cấu hình |
| Tên sản phẩm | Van cầu gang chữ ngã mặt bích PN16 Wonil |
| Nhãn hiệu / Xuất xứ | Wonil (Hàn Quốc) |
| Kích thước dòng sản phẩm | 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A |
| Tiêu chuẩn kết nối | Mặt bích tiêu chuẩn DIN PN16 |
| Vật liệu thân van (Body) | Gang đúc / GG25 |
| Vật liệu nắp van (Bonnet) | Gang đúc / GG25 |
| Vật liệu đĩa van (Disc) | Thép không gỉ (Stainless Steel / Inox) |
| Vật liệu ty van (Stem) | Thép không gỉ (Stainless Steel / Inox) |
| Áp lực làm việc tối đa | 1.6 Mpa (16 bar) |
| Nhiệt độ làm việc tối đa | Lên đến 200°C |
| Cơ chế vận hành | Tay quay vô lăng (Handwheel) |
| Môi trường ứng dụng | Hơi nóng, khí nén, nước, chất lỏng trung tính |
Sản phẩm được chế tạo dựa trên nền tảng cơ khí chính xác của Hàn Quốc với các bộ phận cấu thành chặt chẽ:
Thân van (Body): Làm bằng gang đúc mã GG25 cao cấp, thiết kế dạng chữ ngã (yên ngựa) giúp định hướng dòng chảy. Hai đầu đúc liền mặt bích tiêu chuẩn châu Âu DIN PN16 vững chắc.
Nắp van (Bonnet): Chất liệu gang đúc GG25, liên kết chặt chẽ với thân van bằng các bulong chịu lực, đóng vai trò là bệ đỡ cho trục van và giữ kín khoang van.
Ty van / Trục van (Stem): Sản xuất từ thép không gỉ có ren gia công mịn, truyền động xoay từ vô lăng thành chuyển động tịnh tiến lên xuống của đĩa van.
Đĩa van (Disc): Bộ phận trực tiếp đóng ngắt dòng lưu chất, làm bằng thép không gỉ chịu nhiệt và chống ăn mòn xói mòn do dòng hơi tốc độ cao.
Vòng đệm làm kín (Packing): Sử dụng các lớp tết chèn bằng graphite chịu nhiệt độ cao hoặc PTFE, ôm sát ty van ngăn lưu chất xì ngược lên tay quay.
Bộ phận điều khiển: Vô lăng tay quay đúc bằng thép, sơn phủ bảo vệ, giúp người vận hành xoay chuyển nhẹ nhàng.
Van hoạt động dựa trên cơ chế tịnh tiến của đĩa van vuông góc với bề mặt ghế van (Seat):
Trạng thái đóng van: Khi xoay vô lăng theo chiều kim đồng hồ, ty van chuyển động đi xuống, ép chặt đĩa van bằng thép không gỉ vào vị trí vách ngăn bên trong thân van. Dòng lưu chất bị chặn đứng hoàn toàn.
Trạng thái mở và điều tiết: Khi xoay vô lăng ngược chiều kim đồng hồ, ty van kéo đĩa van nâng lên, tạo khoảng trống cho lưu chất đi từ khoang dưới vượt qua vách ngăn sang khoang trên và đi ra ngoài. Tùy thuộc vào khoảng cách nâng của đĩa van, lưu lượng dòng chảy sẽ được điều tiết lớn hoặc nhỏ tương ứng.
Với ưu điểm giá thành hợp lý, kết cấu chắc chắn và chịu nhiệt lên tới 200°C, sản phẩm được ứng dụng rộng rãi trong các môi trường trung tính và hệ thống nhiệt:
Hệ thống hơi nóng (Steam): Lò hơi, nồi hơi, đường ống dẫn hơi bão hòa trong các nhà máy dệt may, sấy gỗ, sản xuất giấy, thực phẩm.
Hệ thống khí nén: Trạm nén khí áp lực cao, xưởng đóng tàu, dây chuyền lắp ráp tự động hóa.
Hệ thống nước nóng và dầu nhẹ: Các hệ thống HVAC, điều hòa trung tâm tòa nhà, đường ống cấp nước nóng công nghiệp, hệ thống truyền nhiệt dầu trung tính.
Để van vận hành trơn tru và đạt tuổi thọ tối đa, kỹ thuật viên cần tuân thủ đúng quy trình lắp đặt sau:
Làm sạch hệ thống: Vệ sinh kỹ đường ống, loại bỏ hoàn toàn xỉ hàn, mạt sắt, cát bụi để tránh việc dị vật bám vào đĩa van gây hở lòng van khi đóng.
Lắp đúng hướng dòng chảy: Quan sát mũi tên đúc nổi trên thân van. Hướng mũi tên bắt buộc phải trùng với hướng di chuyển của lưu chất (lưu chất đi từ dưới đĩa van đi lên).
Đặt gioăng đệm bích: Sử dụng gioăng chì graphite chịu nhiệt hoặc gioăng cao su phù hợp chèn giữa mặt bích van và mặt bích đường ống để đảm bảo độ kín.
Siết bulong đối xứng: Tiến hành xỏ bulong và siết đều tay theo sơ đồ đối xứng (hình chữ X) nhằm phân bổ đều lực ép, tránh hiện tượng lệch mặt bích gây nứt tai van gang.
Rò rỉ hơi ở cổ van (Ty van):
Nguyên nhân: Do vòng tết chèn bị xẹp hoặc mòn sau thời gian dài sử dụng ở nhiệt độ cao.
Biện pháp: Dùng cờ lê siết nhẹ hai đai ốc ở cổ van (Gland) để nén thêm gioăng. Nếu vẫn rò rỉ, cần xả áp hệ thống và thay vòng tết chèn mới.
Van đóng không khít, lưu chất vẫn bị rò qua lòng:
Nguyên nhân: Có cặn bẩn bám vào đĩa hoặc bề mặt đĩa van bị xước do tạp chất rắn chà xát.
Biện pháp: Mở nhẹ van để dòng lưu chất tốc độ cao cuốn trôi cặn bám. Trường hợp bị xước nặng, cần tháo nắp van để rà bóng lại đĩa van và bệ đỡ.
Kẹt vô lăng tay quay:
Nguyên nhân: Phần ren ty van bị khô mỡ hoặc bám bụi bẩn lâu ngày dẫn đến rỉ sét.
Biện pháp: Tra thêm dầu bôi trơn, mỡ chịu nhiệt chuyên dụng vào phần ren lộ ra ngoài và xoay nhẹ nhàng để rỉ sét bong ra.
Van Duy Thành là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối các dòng van công nghiệp Hàn Quốc cao cấp. Chúng tôi cam kết mang đến dòng sản phẩm Van cầu gang chữ ngã mặt bích PN16 Wonil chính hãng 100%, đầy đủ giấy tờ CO, CQ và chế độ bảo hành dài hạn. Với lượng hàng sẵn kho dồi dào từ size 40A đến 300A, Duy Thành tự tin đáp ứng mọi tiến độ công trình của quý khách hàng với mức giá cạnh tranh nhất.
Mọi yêu cầu tư vấn kỹ thuật, catalog và báo giá ưu đãi, xin vui lòng liên hệ trực tiếp qua:
Hotline, Zalo: 0945.400.333
Gmail: duythanhbadiem@gmail.com

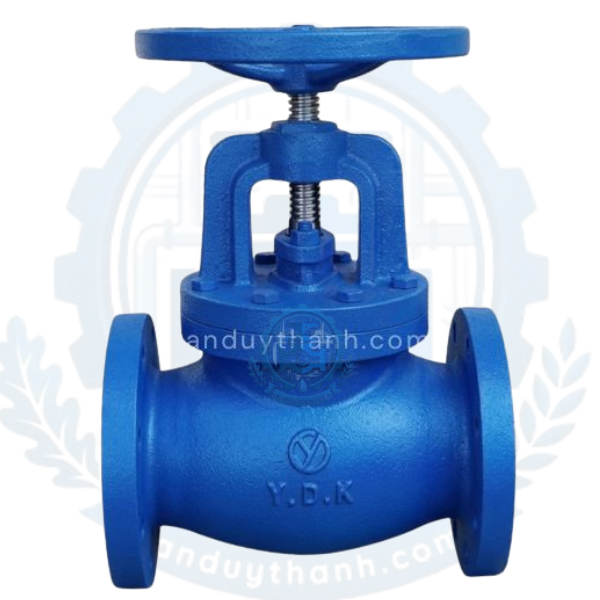

► XEM THÊM: Van Cầu Bầu Hơi Gang Mặt Bích 10k Ykd
