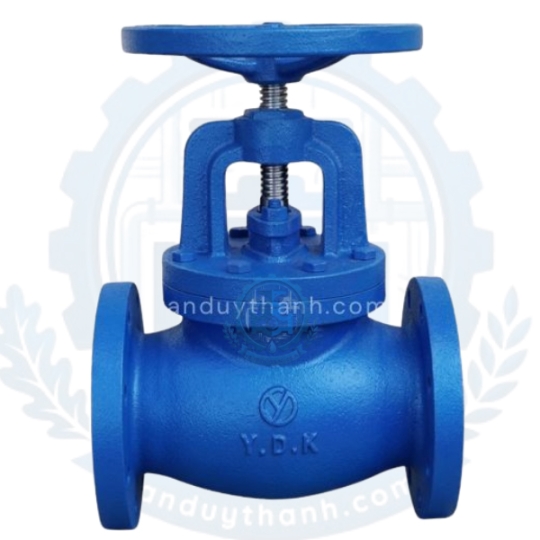

Van Cầu Bầu Hơi Gang Mặt Bích 10k Ykd

1. Tính năng của Van Cầu Bầu Hơi Gang Mặt Bích 10k Ydk

Van cầu bầu hơi gang mặt bích 10K YDK (hay còn gọi là van chữ ngã, van yên ngựa) sở hữu những tính năng vượt trội được thiết kế tối ưu cho các hệ thống đường ống công nghiệp hiện đại:

• Điều tiết dòng chảy chính xác: Khác với van cổng chỉ dùng để đóng hoặc mở hoàn toàn, cấu tạo đĩa van của van cầu YDK cho phép cắt nhỏ dòng lưu chất, giúp người vận hành dễ dàng điều tiết lưu lượng một cách mịn màng và chính xác mà không sợ làm tổn hại đến đĩa van.

• Hành trình đóng mở ngắn: Khoảng cách di chuyển của đĩa van từ vị trí mở hoàn toàn đến đóng hoàn toàn ngắn hơn rất nhiều so với van cổng, giúp tiết kiệm thời gian và công sức khi thao tác vận hành.

• Khả năng làm kín tuyệt hảo: Nhờ thiết kế gioăng làm kín bằng vật liệu chịu nhiệt cường độ cao kết hợp với lực ép vuông góc từ trục van lên ghế van, sản phẩm đảm bảo độ kín khít tuyệt đối, ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra môi trường.

• Độ bền cơ học vượt trội: Được đúc từ chất liệu gang cầu chất lượng cao, van có khả năng chống nứt vỡ do sốc nhiệt hoặc va đập ngoại lực cực tốt, vượt xa các dòng van gang xám thông thường.

2. Tác dụng của Van Cầu Bầu Hơi Gang Mặt Bích 10k Ydk

Trong các hệ thống kỹ thuật, van cầu bầu hơi đóng vai trò là "người gác cổng" đa năng với các tác dụng cốt lõi sau:

2.1. Kiểm soát và điều phối áp suất, lưu lượng

Van được ứng dụng rộng rãi tại các vị trí cần giảm áp hoặc khống chế tốc độ dòng chảy của hơi nóng, khí nén. Nhờ đường cong lưu chất đặc trưng, dòng chảy đi qua van được phân phối đều, giảm thiểu tình trạng búa nước (water hammer) gây nguy hiểm cho hệ thống đường ống.

2.2. Cô lập hệ thống để bảo trì

Khi cần sửa chữa, thay thế các thiết bị đo hoặc máy móc phía sau, van cầu đóng vai trò cô lập hoàn toàn nguồn cấp (hơi nóng, chất lỏng) một cách an toàn nhờ áp lực test vỏ lên tới 2.1 Mpa và test lòng 1.8 Mpa, đảm bảo an toàn tuyệt đối cho kỹ thuật viên.

3. Thông số kỹ thuật của Van Cầu Bầu Hơi Gang Mặt Bích 10k Ydk

Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm được nhập khẩu trực tiếp từ Hàn Quốc:

4. Cấu tạo của Van Cầu Bầu Hơi Gang Mặt Bích 10k Ydk

Sản phẩm được cấu thành từ các bộ phận cơ khí chính xác cao, phối hợp chặt chẽ với nhau để chịu đựng môi trường nhiệt độ lên tới 200°C:

• Thân van (Body): Thiết kế dạng bầu tròn (bầu hơi) bằng gang cầu, có vách ngăn bên trong chia thân van làm hai nửa. Hai đầu đúc liền mặt bích tiêu chuẩn JIS 10K giúp kết nối vững chắc vào đường ống.

• Nắp van (Bonnet): Được liên kết với thân bằng các bulong chịu lực, có nhiệm vụ giữ trục van và là bệ đỡ cho bộ phận làm kín.

• Trục van (Stem): Làm bằng thép không gỉ (Inox) có ren ngoài, kết nối tay quay với đĩa van để truyền động tịnh tiến.

• Đĩa van (Disc/Plug): Là bộ phận trực tiếp chặn dòng lưu chất. Đĩa van có hình nêm hoặc hình côn, được gia công bóng loãng bằng inox chịu nhiệt để tăng độ khít khi ép xuống ghế van (Seat).

• Bộ phận làm kín (Packing/Gasket): Gồm các vòng gioăng bằng đệm graphite hoặc PTFE chịu nhiệt độ cao, ngăn không cho hơi nóng xì ngược lên phía tay quay.

• Bộ phận điều khiển (Handwheel): Tay quay vô lăng bằng thép hoặc gang, sơn tĩnh điện bảo vệ, giúp người dùng xoay nhẹ nhàng để đóng mở van.

5. Nguyên lí làm việc của Van Cầu Bầu Hơi Gang Mặt Bích 10k Ydk

Van hoạt động dựa trên nguyên lý chuyển đổi chuyển động quay của vô lăng thành chuyển động tịnh tiến lên/xuống của đĩa van.

• Quá trình mở van: Khi xoay tay quay theo chiều ngược kim đồng hồ, trục van có ren sẽ kéo đĩa van đi lên, tách rời khỏi ghế van. Lúc này, dòng lưu chất (hơi, nước, khí) sẽ đi từ khoang dưới, vượt qua vách ngăn chảy lên khoang trên và thoát ra ngoài. Khi đĩa van nâng lên càng cao thì lưu lượng đi qua van càng lớn.

• Quá trình đóng van: Khi xoay tay quay theo chiều kim đồng hồ, trục van sẽ ép chặt đĩa van đi xuống vách ngăn. Đĩa van tì chặt vào ghế van, cắt đứt hoàn toàn dòng lưu chất, hệ thống được đóng lại hoàn toàn. Do dòng lưu chất đi vào từ phía dưới đĩa van nên áp lực của dòng chảy luôn có xu hướng hỗ trợ đẩy van mở ra, giúp việc vận hành mở van trở nên mượt mà hơn.

6. Môi trường ứng dụng của Van Cầu Bầu Hơi Gang Mặt Bích 10k Ydk

Nhờ dải nhiệt độ chịu đựng ấn tượng (lên tới 200°C) và áp lực làm việc ổn định 1.0 Mpa, van cầu YDK Hàn Quốc là sự lựa chọn hàng đầu cho các môi trường:

• Hệ thống lò hơi, nồi hơi (Steam Boiler): Ứng dụng phổ biến nhất để dẫn và điều tiết hơi nóng bão hòa, hơi quá nhiệt trong các nhà máy dệt nhuộm, thực phẩm, thức ăn chăn nuôi, cao su.

• Hệ thống khí nén áp lực cao: Sử dụng tại đường ống chính của các trạm nén khí công nghiệp, xưởng đóng tàu, chế tạo máy.

• Hệ thống truyền dẫn dầu nóng: Phù hợp cho các đường ống tải dầu nhiệt luyện trong công nghiệp hóa chất, hóa dầu.

• Hệ thống cấp thoát nước nóng: Các trung tâm nhiệt, hệ thống HVAC của tòa nhà cao tầng, khách sạn cần điều tiết nước nóng áp lực cao.

7. Hướng dẫn lắp đặt của Van Cầu Bầu Hơi Gang Mặt Bích 10k Ydk

Để đảm bảo hiệu suất hoạt động và nâng cao tuổi thọ cho van, quá trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

• Bước 1: Vệ sinh đường ống: Làm sạch toàn bộ xỉ hàn, cát, bụi bẩn bên trong lòng ống trước khi lắp van để tránh làm xước đĩa và ghế van khi vận hành.

• Bước 2: Xác định hướng dòng chảy: Trên thân van cầu luôn có một mũi tên đúc nổi. Bắt buộc phải lắp van sao cho hướng mũi tên trùng với hướng di chuyển của dòng lưu chất (dòng lưu chất đi từ dưới đĩa van đi lên).

• Bước 3: Đặt gioăng làm kín (Gasket): Chèn gioăng cao su chịu nhiệt hoặc gioăng chì (Graphite) phù hợp giữa mặt bích đường ống và mặt bích van để đảm bảo độ kín khít.

• Bước 4: Siết bulong bích: Xỏ bulong qua các lỗ bích tiêu chuẩn JIS B2239. Tiến hành siết đối xứng, đều tay theo hình chữ X để lực ép phân bố đều, tránh làm vênh mặt bích gây nứt tai van hoặc rò rỉ.

• Bước 5: Chừa không gian vận hành: Lắp đặt van ở vị trí thông thoáng, đủ khoảng trống để người vận hành có thể xoay tay quay vô lăng một cách thoải mái nhất.

8. Những lỗi thường gặp và cách khắc phục của Van Cầu Bầu Hơi Gang Mặt Bích 10k Ydk

Trong quá trình vận hành lâu dài, van có thể gặp một số sự cố nhỏ. Dưới đây là cách nhận biết và xử lý nhanh:

• Lỗi rò rỉ lưu chất ở cổ trục van:

  • Nguyên nhân: Do vòng đệm làm kín (Packing) bị mòn, thoái hóa sau thời gian dài chịu nhiệt độ cao.

  • Cách khắc phục: Siết thêm ốc cổ van (Gland bush) để nén chặt gioăng. Nếu vẫn rò rỉ, cần xả hết áp suất hệ thống và thay thế vòng đệm cổ van mới.

• Van đóng không khít hoàn toàn (Bị rò rỉ qua lòng van):

  • Nguyên nhân: Có tạp chất, cặn bẩn bám vào bề mặt ghế van hoặc đĩa van bị xước do ma sát.

  • Cách khắc phục: Xoay nhẹ tay quay đóng/mở vài lần để dòng lưu chất tự cuốn trôi cặn bẩn. Nếu đĩa van đã bị xước sâu, cần tháo nắp van ra để rà lại (mài bóng) đĩa và ghế van hoặc thay thế đĩa mới.

• Kẹt tay quay, không thể xoay vô lăng:

  • Nguyên nhân: Trục van bị khô dầu mỡ dẫn đến rỉ sét, hoặc trục bị cong do va đập mạnh.

  • Cách khắc phục: Tra thêm dầu bôi trơn, mỡ chịu nhiệt vào phần ren của trục van. Nếu trục bị cong, bắt buộc phải tháo ra nắn lại hoặc thay trục mới.

9. Van Duy Thành chuyên cung cấp Van Cầu Bầu Hơi Gang Mặt Bích 10k Ydk

Van Duy Thành tự hào là đơn vị uy tín hàng đầu tại Việt Nam chuyên nhập khẩu và phân phối dòng sản phẩm Van Cầu Bầu Hơi Gang Mặt Bích 10k Ydk, Wonil, Joeun chính hãng từ Hàn Quốc. Với kho hàng số lượng lớn, đầy đủ các kích cỡ từ DN50 đến DN200, chúng tôi cam kết mang đến cho quý khách hàng:

• Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO, CQ, bảo hành dài hạn theo tiêu chuẩn nhà sản xuất.

• Giá thành cạnh tranh nhất thị trường nhờ lợi thế nhập khẩu trực tiếp không qua trung gian.

• Đội ngũ kỹ thuật viên giàu kinh nghiệm, tư vấn giải pháp tối ưu và hỗ trợ giao hàng nhanh chóng trên toàn quốc.

Quý khách hàng có nhu cầu nhận báo giá chi tiết và catalog sản phẩm, xin vui lòng liên hệ ngay với chúng tôi:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

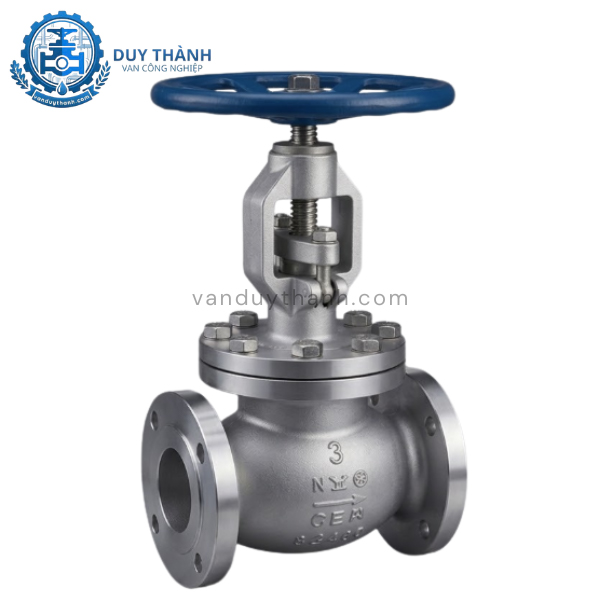

► XEM THÊM: Van Cầu Hơi Mặt Bích Inox 304 ANSI 150
