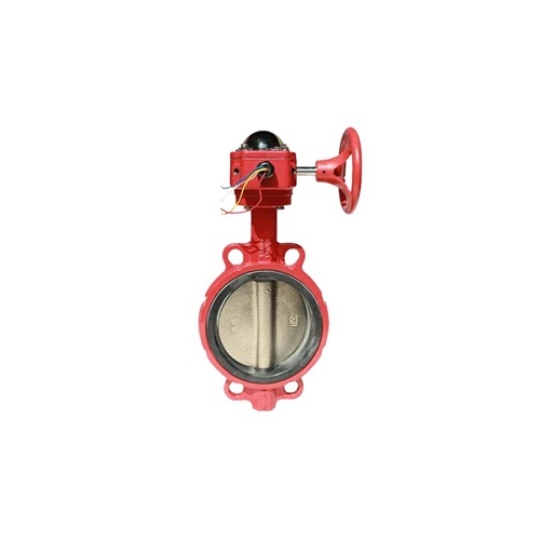

Van Bướm Tín Hiệu DGV 1109
Van bướm tín hiệu DGV 1109 (Signal Butterfly Valve) là dòng van công nghiệp hiện đại, được trang bị hộp tín hiệu điện để thông báo trạng thái đóng/mở về trung tâm điều khiển. Với dải kích thước cực rộng từ DN40 đến DN1000 và khả năng chịu áp suất lên tới PN40, sản phẩm mã DGV 1109 là thiết bị then chốt trong các hệ thống phòng cháy chữa cháy (PCCC) và cấp thoát nước tòa nhà. Van được chế tạo từ các vật liệu đa dạng như Gang, Inox, Thép giúp vận hành bền bỉ trong môi trường nước đa dụng. Điểm vượt trội của DGV 1109 chính là bộ công tắc giám sát (Supervisory Switch) hỗ trợ cả nguồn điện 24V DC và 220V AC, giúp người quản lý dễ dàng kiểm soát hệ thống từ xa một cách chính xác. Hiện nay, Van Duy Thành là đơn vị uy tín phân phối chính hãng dòng van này với đầy đủ chứng chỉ COCQ từ các thị trường hàng đầu như Hàn Quốc, Nhật Bản, Malaysia và Đài Loan.
Van Bướm Tín Hiệu DGV 1109 được đánh giá cao nhờ sự kết hợp giữa cơ khí chính xác và công nghệ giám sát:
Giám sát trạng thái từ xa: Hộp tín hiệu điện tích hợp giúp truyền tín hiệu đóng hoặc mở về tủ trung tâm, đảm bảo van luôn ở trạng thái trực chiến (đặc biệt quan trọng trong hệ thống PCCC).
Dải kích cỡ và áp lực khổng lồ: Khả năng đáp ứng kích thước lên đến 1000A và áp lực PN40 giúp van phù hợp cho cả những công trình thủy lợi và hạ tầng nước siêu lớn.
Vật liệu đệm EPDM cao cấp: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ và vận hành êm ái trong dải nhiệt độ từ -5°C đến 80°C.
Đa dạng kiểu vận hành: Tùy chọn tay gạt cho các size nhỏ hoặc tay quay hộp số (gearbox) cho các size lớn giúp việc vận hành trở nên nhẹ nhàng và an toàn.
Van bướm DGV 1109 đóng vai trò là "mắt xích" thông minh trong mạng lưới đường ống:
An toàn PCCC: Đảm bảo van luôn được mở để cấp nước cho đầu phun Sprinkler. Nếu có ai đó vô tình đóng van, tín hiệu sẽ báo ngay về trung tâm để xử lý kịp thời.
Tự động hóa vận hành: Hỗ trợ kết nối với hệ thống BMS (Building Management System) của tòa nhà để quản lý lưu chất mà không cần kiểm tra trực tiếp tại hiện trường.
Kết nối linh hoạt: Với tiêu chuẩn mặt bích đa dạng (JIS, DIN, ANSI, BS), van dễ dàng lắp đặt vào mọi hệ thống đường ống hiện có.
| Đặc tính kỹ thuật | Chi tiết thông số |
| Mã sản phẩm | DGV 1109 |
| Kích cỡ (Size) | DN40, DN50, DN65... đến DN1000 (1000A) |
| Vật liệu thân/cánh | Gang, Inox 304/316, Thép, Nhựa |
| Vật liệu đệm (Seat) | Cao su EPDM |
| Áp suất làm việc | PN10, PN16, PN20, PN40 |
| Tín hiệu điện | 24V DC hoặc 220V AC |
| Nhiệt độ làm việc | -5°C đến 80°C |
| Kiểu kết nối | Wafer (Kẹp), Mặt bích |
| Tiêu chuẩn | JIS, DIN, ANSI, BS |
| Xuất xứ | Hàn Quốc, Nhật Bản, Malaysia, Đài Loan, Trung Quốc |
Van Bướm Tín Hiệu DGV 1109 bao gồm 5 bộ phận chính phối hợp chặt chẽ:
Thân van: Đúc từ gang hoặc inox, bảo vệ các chi tiết bên trong.
Đĩa van (Cánh bướm): Có thể xoay 90 độ để đóng hoặc mở dòng chảy.
Trục van: Chế tạo từ thép không gỉ, truyền động lực từ bộ vận hành tới đĩa van.
Hộp tín hiệu (Limit Switch Box): Chứa công tắc hành trình để gửi tín hiệu điện về trung tâm.
Bộ vận hành: Tay quay vô lăng (Gearbox) hoặc tay gạt, giúp điều khiển vị trí đĩa van.
DGV 1109 vận hành dựa trên cơ chế xoay của đĩa van kết hợp cảm biến điện:
Khi vận hành cơ: Người dùng xoay tay quay, trục van sẽ truyền lực làm đĩa van xoay. Ở góc 0 độ van đóng hoàn toàn, ở góc 90 độ van mở hoàn toàn.
Khi truyền tín hiệu: Bên trong hộp tín hiệu có các tiếp điểm điện. Khi đĩa van đạt đến vị trí đóng hoặc mở tuyệt đối, các tiếp điểm này sẽ đóng mạch và gửi dòng điện (24V hoặc 220V) về đèn báo hoặc tủ điều khiển trung tâm.
Van bướm tín hiệu DGV 1109 là lựa chọn hàng đầu cho các hệ thống:
Hệ thống PCCC: Lắp đặt trên đường ống cấp nước cho hệ thống chữa cháy tự động Sprinkler, màng ngăn Drencher.
Hệ thống điều hòa trung tâm (Chiller): Giám sát lưu lượng nước làm mát trong các tòa nhà văn phòng, trung tâm thương mại.
Nhà máy xử lý nước: Giám sát trạng thái các đường ống dẫn nước sạch công suất lớn.
Hạ tầng kỹ thuật: Các khu công nghiệp, nhà máy yêu cầu quản lý vận hành tập trung.
Để van hoạt động ổn định và tín hiệu chính xác, quý khách cần lưu ý:
Kiểm tra nguồn điện: Đảm bảo nguồn điện cấp cho hộp tín hiệu đúng với thông số (24V hoặc 220V) để tránh cháy nổ tiếp điểm.
Vị trí lắp đặt: Van bướm nên được lắp cách các đoạn uốn cong hoặc máy bơm một khoảng cách nhất định để tránh dòng xoáy làm hỏng đệm EPDM.
Đấu nối dây tín hiệu: Cần sử dụng ống luồn dây điện và bọc kín các đầu nối để tránh ẩm ướt gây chập điện hoặc báo tín hiệu giả.
Vận hành thử: Sau khi lắp đặt, cần quay thử tay quay để kiểm tra xem đèn tín hiệu tại trung tâm có hiển thị đúng trạng thái thực tế của van hay không.
Tại Van Duy Thành, chúng tôi cam kết mang đến những giải pháp thiết bị thông minh, an toàn và bền bỉ nhất cho công trình của bạn.
Chất lượng đỉnh cao: Đảm bảo đúng mã DGV 1109, hộp tín hiệu hoạt động nhạy bén và chính xác.
Giá cả cạnh tranh: Chính sách giá linh hoạt, mức chiết khấu cực tốt cho các nhà thầu thi công PCCC và cơ điện tòa nhà.
Sẵn kho dải size rộng: Sẵn hàng từ các kích cỡ phổ thông đến các size lớn phục vụ dự án hạ tầng.
Hỗ trợ kỹ thuật chuyên sâu: Tư vấn đấu nối tín hiệu điện tận tình, đầy đủ giấy tờ COCQ và bảo hành chính hãng 12 tháng.
Quý khách hàng có nhu cầu tư vấn kỹ thuật hoặc nhận báo giá sản phẩm Van Bướm Tín Hiệu DGV 1109, vui lòng liên hệ ngay với Van Duy Thành để được phục vụ tốt nhất!
