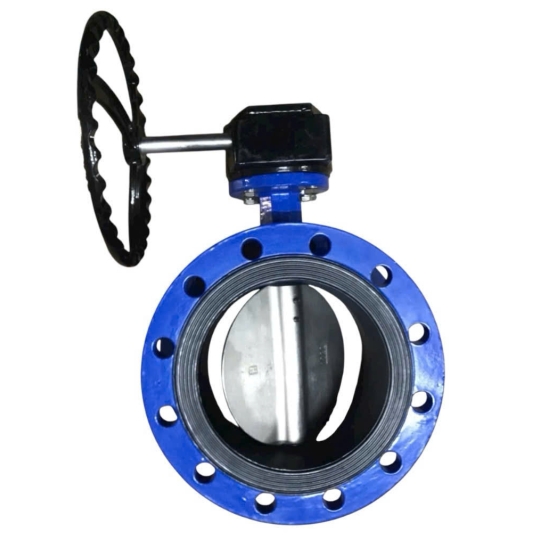

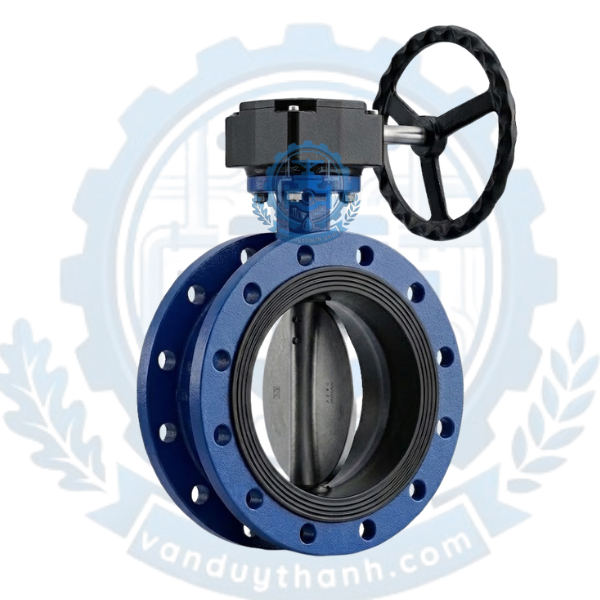

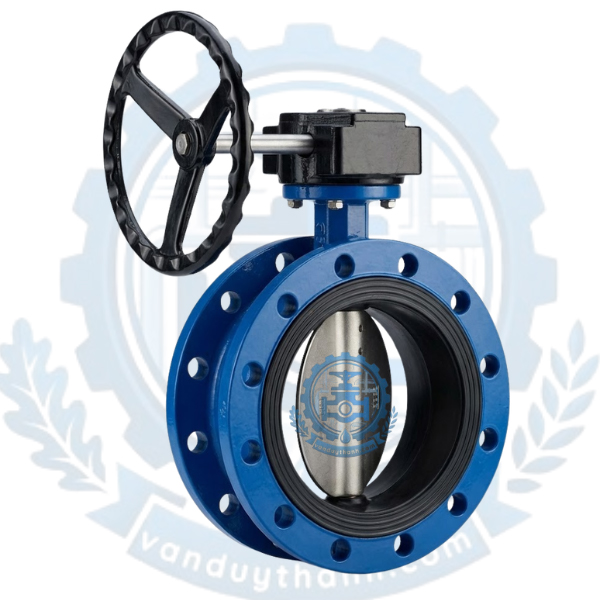

Van Bướm Mặt Bích Atv Malaysia

1. Tính năng của Van Bướm Mặt Bích Atv Malaysia

Van bướm mặt bích ATV Malaysia sở hữu những đặc tính công nghệ vượt trội giúp dòng sản phẩm này chiếm trọn lòng tin của các kỹ sư cơ điện:

• Kết nối bích đôi siêu kiên cố: Thân van được đúc liền hai mặt bích vững chắc. Điểm tựa cơ học này giúp triệt tiêu hoàn toàn rung lắc từ áp lực thủy động của dòng chảy, đặc biệt an toàn cho hệ thống ống đường kính lớn.

• Mô-men xoắn vận hành thấp: Nhờ kết cấu trục van đồng tâm kết hợp cùng các ổ đỡ bằng đồng thau giảm ma sát, lực cần thiết để xoay đĩa van được giảm đi đáng kể, giúp tăng tuổi thọ bộ truyền động tay quay hộp số hoặc motor điện.

• Bảo vệ chống ăn mòn chủ động: Toàn bộ bề mặt trong và ngoài của van được sơn phủ Epoxy tĩnh điện theo tiêu chuẩn FBE nóng chảy. Lớp màng này có độ dày tối thiểu 250 µm, ngăn ngừa triệt để hiện tượng oxy hóa, chống chịu tốt trước tia cực tím và thời tiết khắc nghiệt.

• Độ kín tuyệt đối (Zero Leakage): Vòng đệm làm kín EPDM biên dạng hình học thông minh ép chặt vào lòng thân van, đảm bảo khi đĩa van đóng hoàn toàn, không một giọt lưu chất nào có thể rò rỉ qua.

2. Tác dụng của Van Bướm Mặt Bích Atv Malaysia

Trong các cấu trúc mạng lưới đường ống công nghiệp, thiết bị đóng vai trò là một "người gác cổng" đa năng với hai tác dụng cốt lõi:

• Cô lập và ngắt dòng lưu chất (On/Off Control): Khi cần bảo trì, sửa chữa hoặc cách ly một phân đoạn đường ống, van bướm ATV cho phép đóng khít hoàn toàn dòng chảy một cách nhanh chóng chỉ bằng thao tác quay vô lăng góc 90°.

• Điều tiết và kiểm soát lưu lượng: Với hộp số trợ lực tay quay, người vận hành có thể dừng đĩa van ở các góc mở khác nhau (như 30°, 45°, 60°) để điều chỉnh khối lượng, tốc độ và áp suất của chất lỏng đi qua hệ thống theo ý muốn.

3. Thông số kỹ thuật của Van Bướm Mặt Bích Atv Malaysia

4. Cấu tạo của Van Bướm Mặt Bích Atv Malaysia

Sự bền bỉ của sản phẩm đến từ sự liên kết cơ học chặt chẽ của 5 bộ phận chính:

• Thân van (Body): Được đúc từ gang cầu GGG50 (Ductile Iron). Gang cầu có độ bền kéo cao và khả năng chịu va đập cơ học vượt trội so với gang xám thông thường, giúp bảo vệ van trước áp lực gá ép mặt bích.

• Đĩa van / Lá van (Disc): Bộ phận trực tiếp ngăn chặn dòng chảy, có dạng dẹt hình cánh bướm. ATV sử dụng thép không gỉ SS304 hoặc SS316 được mài nhẵn báng cạnh, giảm thiểu tối đa lực cản dòng chảy và không bị han gỉ.

• Trục van (Stem/Shaft): Làm bằng thép hợp kim cứng SS410 hoặc SS304 truyền lực từ bộ phận điều khiển tới đĩa van. Trục được thiết kế dạng chống văng (Anti-blowout design) để đảm bảo an toàn tuyệt đối dưới áp lực cao.

• Gioăng làm kín (Seat): Cao su dẻo tổng hợp EPDM hoặc NBR bao trọn lòng trong thân van. Bộ phận này chịu trách nhiệm ôm khít lấy viền đĩa van để chống rò rỉ.

• Hộp số tay quay (Gearbox): Gồm hệ thống bánh răng hành tinh trợ lực kết hợp với vô lăng quay. Thiết bị giúp chuyển đổi chuyển động quay tốc độ cao lực nhỏ thành mô-men xoắn lớn để đóng mở van nhẹ nhàng.

5. Nguyên lí làm việc của Van Bướm Mặt Bích Atv Malaysia

Van hoạt động dựa trên nguyên lý xoay chuyển trục tâm một góc 90°.

• Quá trình mở van: Khi người vận hành xoay vô lăng theo chiều ngược kim đồng hồ, trục van truyền chuyển động làm đĩa van xoay. Ở trạng thái mở hoàn toàn (90°), đĩa van sẽ nằm song song với hướng dòng chảy, cho phép lưu chất đi qua với lưu lượng và tốc độ tối đa.

• Quá trình đóng van: Khi quay vô lăng theo chiều kim đồng hồ, trục van xoay kéo theo đĩa van dịch chuyển về vị trí vuông góc với đường ống. Viền đĩa van inox sẽ miết chặt vào vòng đệm cao su EPDM tạo ra một màng ngăn kín khít, chặn đứng toàn bộ dòng lưu chất.

6. Môi trường ứng dụng của Van Bướm Mặt Bích Atv Malaysia

Sản phẩm được tối ưu hóa vật liệu để ứng dụng rộng rãi trong nhiều điều kiện môi trường khắt khe:

• Hệ thống cấp thoát nước: Nhà máy xử lý nước sạch đô thị, trạm xử lý nước thải công nghiệp, hệ thống đường ống nước thô, nước sông hồ.

• Hệ thống Phòng cháy chữa cháy (PCCC): Lắp đặt trong các cụm bơm, đường ống trục dẫn nước cứu hỏa của tòa nhà cao tầng, nhà xưởng nhờ chứng chỉ chịu áp lực tin cậy.

• Hệ thống điều hòa không khí (Chiller): Các vòng tuần hoàn nước lạnh và nước nóng trong hệ thống HVAC của các trung tâm thương mại và tổ hợp nhà máy.

• Ngành công nghiệp chất lỏng: Hệ thống ống dẫn trong nhà máy sản xuất giấy, dệt nhuộm, chế biến thực phẩm nhẹ và nước giải khát.

7. Hướng dẫn lắp đặt của Van Bướm Mặt Bích Atv Malaysia

Lắp đặt đúng kỹ thuật là yếu tố tiên quyết giúp van hoạt động bền bỉ, không bị kẹt hay rò rỉ:

• Bước 1: Chuẩn bị và vệ sinh: Làm sạch hoàn toàn rác hàn, cát đá, bụi bẩn bên trong lòng đường ống và hai mặt bích. Kiểm tra xem đĩa van có chuyển động tự do không trước khi đưa vào vị trí.

• Bước 2: Định vị hướng mở: Nên để đĩa van ở trạng thái mở hé một góc khoảng 10° – 15° trong suốt quá trình lắp đặt. Điều này giúp ngăn ngừa cánh van bị chèn ép, biến dạng hoặc xước gioăng cao su khi siết bích.

• Bước 3: Gá đặt đồng tâm: Đưa van vào giữa hai mặt bích đường ống. Luồn các bu-lông qua lỗ bích của ống và lỗ bích trên thân van để cố định sơ bộ, đảm bảo tâm của van trùng khít với tâm ống.

• Bước 4: Siết bu-lông tiêu chuẩn: Thực hiện siết các hạt đai ốc theo sơ đồ đối xứng chữ X (siết chéo nhau). Tăng dần lực siết đều nhau để tránh hiện tượng lệch mặt bích gây ứng suất cục bộ bẻ gãy tai van hoặc làm méo gioăng.

• Bước 5: Vận hành thử: Sau khi siết chặt, thực hiện quay vô lăng thử nghiệm đóng - mở hoàn toàn vài chu kỳ để kiểm tra xem đĩa van có va chạm vào thành ống hay không.

8. Những lỗi thường gặp và cách khắc phục của Van Bướm Mặt Bích Atv Malaysia

Trong quá trình vận hành lâu năm, hệ thống có thể gặp một vài sự cố cơ học. Dưới đây là cách xử lý nhanh:

• Van bị rò rỉ lưu chất khi đã đóng hoàn toàn:

  • Nguyên nhân: Có cặn bẩn, sỏi đá nhỏ mắc kẹt giữa đĩa van và gioăng cao su; hoặc gioăng EPDM đã bị mài mòn, rách sau thời gian dài sử dụng.

  • Khắc phục: Mở van cho dòng chảy xiết qua để sục rửa cặn bẩn. Nếu gioăng đã hỏng, cần xả áp đường ống, tháo van và thay thế vòng đệm làm kín mới.

• Tay quay bị kẹt cứng, lực quay rất nặng:

  • Nguyên nhân: Hộp số trợ lực bị khô dầu mỡ bôi trơn, bị rỉ sét do ngập nước hoặc trục van bị cong do va đập thủy lực mạnh.

  • Khắc phục: Tháo nắp hộp số, bổ sung mỡ bôi trơn chịu nước. Nếu trục van bị biến dạng cong vênh, cần liên hệ kỹ thuật để thay trục hoặc thay van mới.

• Rò rỉ lưu chất ở cổ trục van (vị trí ty van):

  • Nguyên nhân: Các vòng đệm chữ O (O-ring) chặn ở cổ trục bị lão hóa, mất tính đàn hồi.

  • Khắc phục: Tháo phần bộ truyền động tay quay phía trên, thay mới các vòng đệm O-ring cổ trục.

9. Van Duy Thành chuyên cung cấp Van Bướm Mặt Bích Atv Malaysia

Nếu bạn đang tìm kiếm một giải pháp kiểm soát dòng chảy đáng tin cậy cho công trình của mình, Van Duy Thành chính là đối tác chiến lược hàng đầu. Chúng tôi tự hào là đơn vị nhập khẩu và phân phối dòng sản phẩm Van Bướm Mặt Bích Atv Malaysia chính hãng 100% tại thị trường Việt Nam.

Đến với Van Duy Thành, quý khách hàng hoàn toàn yên tâm bởi:

• Toàn bộ hàng hóa đầy đủ chứng từ kiểm định khắt khe: CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng), Packing List và Bill of Lading.

• Chính sách bảo hành dài hạn lên tới 12 - 18 tháng, cơ chế lỗi 1 đổi 1 nhanh chóng từ nhà sản xuất.

• Đội ngũ kỹ sư giàu kinh nghiệm, tư vấn giải pháp kỹ thuật tối ưu và tiết kiệm chi phí nhất cho dự án của bạn.
