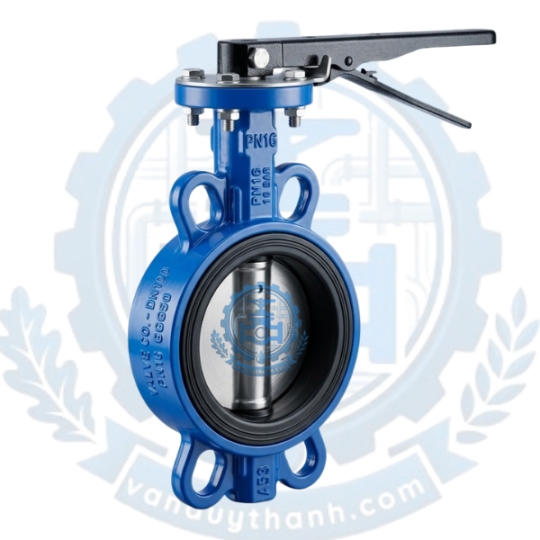

Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107

1. Tính năng của Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107

Van bướm gang kẹp bích tay gạt DGV 1107 được các nhà thầu cơ điện đánh giá cao nhờ những đặc tính kỹ thuật tối ưu và linh hoạt:

• Kết nối Wafer đa năng (Universal Fit): Điểm đặc biệt của model DGV 1107 là phần tai van (Lug lỗ định vị) được thiết kế theo phom dáng đa tiêu chuẩn. Thiết bị có thể dễ dàng lắp kẹp vừa vặn giữa các mặt bích chuẩn BS, JIS, DIN hay ANSI mà không sợ bị lệch tâm lỗ bu-lông.

• Đóng mở nhanh chóng (90-Degree Operation): Với cơ cấu tay gạt bóp mỏ vịt, người vận hành chỉ cần gạt một góc 90° để chuyển trạng thái van từ đóng hoàn toàn sang mở hoàn toàn, giúp xử lý nhanh các tình huống khẩn cấp trên đường ống.

• Đĩa inox SS304 siêu bền: Cánh bướm được làm hoàn toàn bằng thép không gỉ SS304 được mài nhẵn báng cạnh viền. Điều này vừa giúp giảm tối đa hệ số ma sát dòng chảy, vừa hạn chế tình trạng bám cặn hữu cơ và chống ăn mòn ăn mòn rỗ bề mặt.

• Thân gang phủ sơn Epoxy bảo vệ: Toàn thân gang dẻo được phủ sơn tĩnh điện Epoxy FBE màu xanh dày ≥250 µm, bọc kín toàn bộ bề mặt góc khuất nhằm ngăn chặn hiện tượng rỉ sét do môi trường ẩm ướt trong phòng bơm.

2. Tác dụng của Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107

Trong các hệ thống đường ống vừa và nhỏ, thiết bị đóng vai trò điều hướng chất lưu với hai công năng quan trọng:

• Đóng ngắt dòng chảy nhanh (On/Off Isolation): Van được sử dụng để cô lập hoàn toàn một phân đoạn đường ống hoặc một thiết bị (như máy bơm, đồng hồ đo nước) khi cần tháo dỡ, bảo trì, sửa chữa, ngăn không cho nước rò rỉ qua vị trí công tác.

• Điều tiết lưu lượng theo khấc định vị: Phía dưới tay gạt của DGV 1107 được trang bị một đĩa răng cưa (đĩa định vị) chia sẵn các góc mở. Người vận hành có thể khóa tay gạt ở các nấc cố định để hạn chế hoặc tăng cường lưu lượng dòng chảy theo yêu cầu kỹ thuật của hệ thống.

3. Thông số kỹ thuật của Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107

4. Cấu tạo của Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107

Sản phẩm được thiết kế tối giản, tinh gọn nhưng đảm bảo sự bền bỉ của kết cấu cơ học cơ bản:

• Thân van (Body): Thiết kế dạng vòng tròn mỏng, đúc bằng gang cầu dẻo GGG50, giúp tiết kiệm tối đa khối lượng vật liệu và giảm độ dài lắp đặt của van trên đường ống.

• Đĩa van (Disc): Bản dẹt hình tròn bằng inox SS304 xoay quanh trục tâm van. Đây là bộ phận trực tiếp chịu áp lực của lưu chất khi đóng ngắt dòng chảy.

• Trục van (Stem): Trục thép không gỉ truyền động từ tay gạt xuống đĩa van. Trục trên và trục dưới được liên kết chắc chắn với đĩa van bằng chốt chẻ hoặc then khoa học để đảm bảo không bị trượt khi vận hành lực lớn.

• Gioăng đệm (Seat): Vòng lót cao su EPDM bao phủ toàn bộ lòng trong thân van và tràn rộng ra hai mép rìa thân, đóng vai trò như đệm làm kín bích mà không cần tốn thêm gioăng cao su bích ngoài.

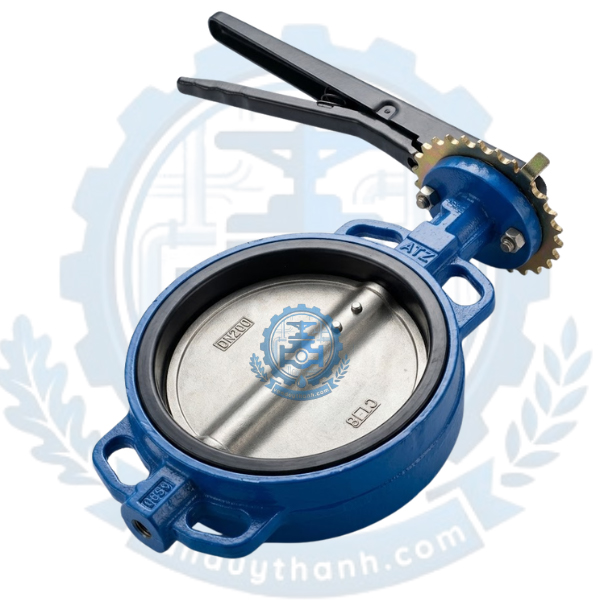

• Bộ điều khiển tay gạt (Lever handle): Gồm có tay gạt bằng gang/thép, tay bóp khóa (mỏ vịt) và đĩa răng khía định vị góc mở từ 0° đến 90°.

5. Nguyên lí làm việc của Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107

Model DGV 1107 hoạt động theo nguyên lý chuyển động xoay đồng tâm góc 90°:

• Trạng thái mở van: Khi người vận hành bóp khóa mỏ vịt và gạt tay quay một góc 90° đưa tay gạt nằm dọc song song với đường ống. Lúc này trục van xoay kéo theo đĩa van inox nằm song song với hướng dòng chảy, lòng van mở toang hoàn toàn, chất lỏng đi qua với lưu lượng lớn nhất.

• Trạng thái đóng van: Khi gạt tay gạt ngược lại đưa về vị trí vuông góc với đường ống, trục van xoay ép đĩa van xoay ngang ra chặn đứng lòng van. Viền đĩa inox sẽ miết chặt vào vòng gioăng cao su EPDM dẻo, tạo lực ép bít kín tuyệt đối không cho dòng lưu chất len lỏi qua.

6. Môi trường ứng dụng của Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107

Nhờ thiết kế kẹp bích Wafer mỏng nhẹ và vận hành tay gạt linh hoạt, sản phẩm rất được ưa chuộng trong các môi trường:

• Hệ thống cấp thoát nước sạch: Đường ống dẫn nước trong nhà máy xử lý nước, hệ thống cấp nước sinh hoạt cho các khu dân cư, tòa nhà cao tầng.

• Hệ thống PCCC cứu hỏa: Lắp đặt tại các đường ống nhánh dẫn nước cứu hỏa, họng chờ vách tường hoặc đường ống phân phối nước khu vực xưởng sản xuất.

• Hệ thống cơ điện tòa nhà (ME): Hệ thống thông gió, điều hòa không khí HVAC, hệ tuần hoàn nước làm mát cục bộ của tòa nhà thương mại.

• Hệ thống xử lý nước thải công nghiệp: Ứng dụng tốt trong môi trường nước thải đã qua xử lý sơ bộ, không chứa hóa chất đậm đặc ăn mòn cao nhờ đĩa inox và gioăng EPDM.

7. Hướng dẫn lắp đặt của Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107

Để tránh hiện tượng mẻ cánh van hoặc rò rỉ nước tại mặt gá, quy trình lắp đặt cần thực hiện đúng kỹ thuật Wafer:

• Bước 1: Chuẩn bị khoảng cách ống: Khoảng cách giữa hai mặt bích của ống phải vừa vặn với độ dày thân van bướm DGV 1107. Lau sạch xỉ hàn, rác bẩn trong lòng ống.

• Bước 2: Mở hé cánh van trước khi đưa vào: Đây là bước quan trọng, bắt buộc phải mở hé đĩa van khoảng 10° – 20°. Nếu để đĩa van đóng hoàn toàn khi siết bích, mép bích ống có thể ép chặt làm biến dạng mép cao su EPDM hoặc gây mẻ đĩa van khi vận hành lần đầu.

• Bước 3: Gá van và đút bu-lông: Đưa van bướm vào giữa hai mặt bích ống. Luồn các thanh bu-lông dài xuyên suốt qua mặt bích ống bên này, ôm sát theo rìa thân van bướm sang mặt bích ống bên kia rồi gá đai ốc vào.

• Bước 4: Siết bu-lông đối xứng: Sử dụng cờ lê siết đều lực các đai ốc theo nguyên tắc đối chéo nhau. Siết từ từ để hai mặt bích ống ép phẳng đều vào lớp cao su bọc ngoài của van bướm, tuyệt đối không siết chặt lệch một bên sẽ gây biến dạng mép gioăng làm van bị kẹt.

• Bước 5: Kiểm tra hành trình: Gạt thử tay gạt vài lần từ 0° đến 90° để đảm bảo cánh van inox chuyển động tự do bên trong ống, không bị cạ quẹt vào thành trong của ống.

8. Những lỗi thường gặp và cách khắc phục của Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107

• Gạt tay gạt thấy rất nặng, bị kẹt cánh van:

  • Nguyên nhân: Do khi lắp đặt siết bu-lông bích không đều lực làm gioăng cao su EPDM bị đùn biến dạng cấn vào đĩa van; hoặc lòng ống có rác hàn, sỏi đá mắc kẹt chèn vào cánh van.

  • Khắc phục: Nới lỏng nhẹ bu-lông hai đầu bích, chỉnh lại vị trí đồng tâm của van rồi siết đều lại lực. Nếu do rác bẩn, phải xả áp, tháo van ra kiểm tra vệ sinh lòng van.

• Nước rò rỉ chảy giọt ra ở vị trí trục cổ van (Dưới tay gạt):

  • Nguyên nhân: Các vòng đệm cao su O-ring chặn cổ ty van bị mài mòn, chai cứng sau thời gian dài gạt đóng mở liên tục.

  • Khắc phục: Tháo phần tay gạt phía trên cổ van, cạy thay thế các vòng gioăng cao su O-ring cổ trục mới mà không cần phải tháo toàn bộ thân van ra khỏi ống.

• Rò rỉ nước ở mối nối kẹp bích với đường ống:

  • Nguyên nhân: Bu-lông siết bị lỏng theo thời gian do hệ thống rung lắc, hoặc báng mặt bích ống bị rỗ, không phẳng đều.

  • Khắc phục: Tiến hành siết chặt đều lại các đai ốc bu-lông. Nếu vẫn bị rò rỉ, cần tháo van ra kiểm tra bề mặt bích ống và đệm cao su thân van có bị rách hay không để tiến hành xử lý bề mặt bích hoặc thay gioăng.

9. Van Duy Thành chuyên cung cấp Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107

Van Duy Thành tự hào là đơn vị phân phối chính ngạch dòng sản phẩm Van Bướm Gang Kẹp Bích Tay Gạt DGV 1107 với uy tín hàng đầu trên thị trường hiện nay. Chúng tôi cam kết đem lại giải pháp kiểm soát dòng chảy chất lượng cao và tiết kiệm tối đa ngân sách cho dự án của bạn.

Lý do hàng ngàn khách hàng tin chọn Van Duy Thành:

• Cam kết sản phẩm chính hãng DGV mới 100%, có đầy đủ chứng chỉ CO, CQ phục vụ nghiệm thu dự án.

• Mức giá cạnh tranh tốt nhất thị trường, cơ chế chiết khấu thương mại hấp dẫn cho chủ đầu tư, tổng thầu ME.

• Kho hàng luôn sẵn có số lượng lớn dải size từ DN50 đến DN200, đóng gói cẩn thận, giao hàng hỏa tốc toàn quốc.

• Chính sách bảo hành chính hãng 12 tháng, tư vấn giải đáp kỹ thuật tận tình trước và sau khi bán hàng.
