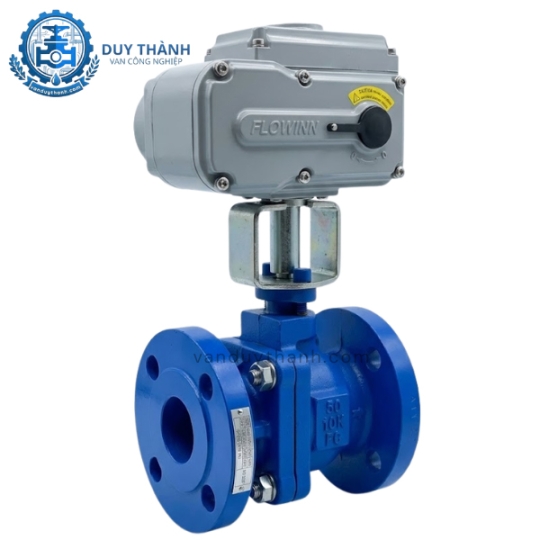

Van Bi Thép Mặt Bích PN16  Điều Khiển Điện Flowinn

Trong các hệ thống đường ống công nghiệp hiện đại, việc tự động hóa quy trình vận hành đóng vai trò cốt lõi giúp nâng cao năng suất và đảm bảo an toàn. Van bi thép mặt bích PN16 điều khiển điện Flowinn DN15 - DN300 chính là giải pháp công nghệ đỉnh cao được thiết kế để đáp ứng các tiêu chuẩn khắt khe đó. Sự kết hợp hoàn hảo giữa thân van bằng thép đúc chịu lực cao và bộ truyền động điện thông minh đến từ thương hiệu Flowinn mang lại khả năng đóng mở, điều tiết lưu chất một cách chính xác vượt trội. Sản phẩm hiện đang được Van Duy Thành nhập khẩu và phân phối chính hãng, phục vụ đa dạng từ các dự án cấp thoát nước cơ bản cho đến các nhà máy hóa chất, lọc dầu quy mô lớn.

1. Ưu điểm nổi bật của van bi thép mặt bích PN16 điều khiển điện Flowinn

Sản phẩm sở hữu nhiều lợi thế cạnh tranh tuyệt đối so với các dòng van cơ truyền thống hoặc các dòng van bướm trên thị trường:

• Độ bền cơ học vượt trội: Thân van bi thép được chế tạo từ phương pháp đúc áp lực cao, giúp sản phẩm chịu được va đập mạnh và không bị biến dạng dưới áp lực dòng chảy lớn lên tới 16 bar.

• Khả năng chịu nhiệt và áp suất cao: Khác với chất liệu gang hay inox phổ thông, chất liệu thép đúc cho phép van hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt từ -20°C đến 180°C mà không làm giảm tuổi thọ của thiết bị.

• Bộ điều khiển Flowinn thông minh: Thiết bị chuyển động điện Flowinn nổi tiếng với mô-men xoắn lớn, vận hành êm ái, không gây tiếng ồn. Đặc biệt, lớp vỏ đạt tiêu chuẩn bảo vệ IP67/IP68 giúp chống bụi và kháng nước tuyệt đối, an toàn khi lắp đặt ngoài trời.

• Lưu lượng dòng chảy tối đa: Nhờ thiết kế dạng Full Port (lỗ khoan chứng), khi van mở hoàn toàn, viên bi không gây cản trở dòng lưu chất, giúp giảm thiểu tổn thất áp suất và tối ưu hóa hiệu suất dòng chảy.

• Đa dạng tùy chọn vận hành: Người dùng có thể linh hoạt lựa chọn kiểu đóng mở On/Off đơn thuần hoặc kiểu van bi điều khiển điện tuyến tính sử dụng tín hiệu 4-20mA để điều tiết lưu lượng chính xác.

2. Cấu tạo chi tiết của sản phẩm

Thiết bị là một hệ thống hợp nhất được cấu thành từ hai bộ phận chính: Thân van bi thép mặt bích và Bộ truyền động điện Flowinn.

2.1. Phần thân van bi thép mặt bích PN16

• Thân van (Body): Làm bằng thép đúc (WCB, A216) phủ sơn epoxy cao cấp chống ăn mòn từ môi trường bên ngoài. Hai đầu đúc liền mặt bích tiêu chuẩn PN16.

• Quả bi (Ball): Thường được làm bằng inox 304 hoặc inox 316 có độ nhẵn bề mặt cực cao (độ nhám tính bằng micro m), giúp giảm lực ma sát khi tiếp xúc với gioăng.

• Gioăng làm kín (Seat): Sử dụng chất liệu PTFE hoặc RPTFE chịu nhiệt, chống ăn mòn hóa chất, đảm bảo van đạt độ kín khít tuyệt đối (Zero Leakage).

• Trục van (Stem): Kết nối quả bi với bộ điều khiển, được làm bằng hợp kim thép hoặc inox chịu lực xoắn lớn.

2.2. Phần bộ điều khiển điện Flowinn (Electric Actuator)

• Vỏ bộ điện: Chế tạo bằng hợp kim nhôm đúc tinh luyện, sơn tĩnh điện chống ăn mòn.

• Động cơ (Motor): Động cơ cảm ứng bình thường có tích hợp rơ le nhiệt bảo vệ chống quá tải, tránh hiện tượng cháy chập khi kẹt van.

• Hệ thống bánh răng: Làm bằng thép hợp kim được tôi cứng, truyền động chính xác và có độ bền cơ học cao.

• Bộ phận hiển thị và công tắc hành trình: Cho phép quan sát trạng thái đóng/mở bằng mắt thường và tự động ngắt điện khi van hoàn thành chu trình.

3. Thông số kỹ thuật chi tiết của van bi thép mặt bích PN16 điều khiển điện Flowinn DN15 - DN300

Để giúp quý khách hàng dễ dàng lựa chọn sản phẩm phù hợp với bản vẽ kỹ thuật, Van Duy Thành xin cung cấp bảng thông số chi tiết dưới đây:

4. Nguyên lý hoạt động của thiết bị

Van bi thép mặt bích PN16 điều khiển điện Flowinn hoạt động dựa trên nguyên lý chuyển đổi điện năng thành cơ năng chuyển động quay:

• Chu trình mở van: Khi cấp nguồn điện vào bộ điều khiển (chân mở), motor điện sẽ quay, truyền động qua hệ thống bánh răng giảm tốc để làm xoay trục van. Trục van truyền lực khiến quả bi xoay một góc 90°. Khi lỗ khoét của quả bi trùng với hướng dòng chảy của đường ống, van mở hoàn toàn. Công tắc hành trình tự động ngắt điện để bảo vệ motor.

• Chu trình đóng van: Khi cấp điện vào chân đóng, motor sẽ quay ngược lại, đưa quả bi về vị trí ban đầu. Lỗ khoét quay vuông góc với đường ống, chặn đứng dòng lưu chất.

• Đối với dạng tuyến tính: Bộ điều khiển điện Flowinn sẽ nhận tín hiệu dòng điện 4-20mA để mở quả bi theo các góc từ 0° đến 90° (ví dụ: tín hiệu 12mA tương ứng mở 50%), giúp kiểm soát lưu lượng chất lỏng đi qua đường ống một cách chính xác.

5. Ứng dụng thực tế của van bi thép mặt bích

Nhờ cấu tạo bền bỉ từ thép và bộ não tự động hóa thông minh, van bi điều khiển điện Flowinn được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống dầu khí và hóa dầu: Thân thép chịu áp lực cao và chống cháy nổ tốt giúp van vận hành an toàn trong các đường ống dẫn dầu thô, xăng gas.

• Nhà máy nhiệt điện và hệ thống lò hơi: Khả năng chịu nhiệt lên tới 180°C giúp van hoạt động ổn định trong các hệ thống phân phối hơi nóng, condensate.

• Hệ thống xử lý nước và cấp thoát nước: Ứng dụng phổ biến tại các nhà máy nước sạch, xử lý nước thải khu công nghiệp từ quy mô vừa DN50 đến quy mô lớn DN300.

• Nhà máy sản xuất hóa chất: Bi van inox kết hợp gioăng PTFE chống lại sự ăn mòn của axit loãng và các dung môi hữu cơ.

6. Phân loại và cách chọn sản phẩm phù hợp

Để tối ưu chi phí và hiệu quả vận hành, quý khách cần phân loại rõ nhu cầu hệ thống dựa trên các tiêu chí sau:

6.1. Phân loại theo kiểu vận hành

• Dạng On/Off: Thích hợp cho các hệ thống chỉ cần đóng hoặc mở hoàn toàn (như đường ống cấp nước tổng, đường xả thải).

• Dạng tuyến tính (Modulating): Thích hợp cho các hệ thống cần pha trộn tỷ lệ chất lỏng, điều tiết áp suất hoặc nhiệt độ tự động.

6.2. Hướng dẫn chọn van chuẩn kỹ thuật

• Xác định kích thước ống: Cần đo chính xác phi ống để chọn kích cỡ từ DN15 đến DN300.

• Lựa chọn nguồn điện: Kiểm tra nguồn điện tại tủ điều khiển là 220VAC thông dụng hay 24VDC an toàn để chọn model bộ điện Flowinn tương thích.

• Lưu ý về tiêu chuẩn mặt bích: Đảm bảo mặt bích trên đường ống hiện tại tương thích với tiêu chuẩn PN16 của van để tránh hiện tượng lệch tâm, rò rỉ khi siết bulong.

7. Hướng dẫn lắp đặt và bảo dưỡng đúng kỹ thuật

Việc tuân thủ quy trình lắp đặt và bảo dưỡng định kỳ giúp kéo dài tuổi thọ của thiết bị lên tới hàng chục năm.

7.1. Quy trình lắp đặt

1. Làm sạch đường ống: Trước khi lắp đặt, phải vệ sinh sạch sẽ xỉ hàn, cát bụi bên trong đường ống để tránh làm xước quả bi và rách gioăng làm kín.

2. Định vị van: Đặt van vào giữa hai mặt bích của đường ống, chèn gioăng cao su hoặc gioăng chì chịu nhiệt ở giữa để làm kín.

3. Siết bulong đối xứng: Tiến hành siết đều các bulong theo hình chữ X để lực ép được phân bố đồng đều, tránh hiện tượng vênh mặt bích.

4. Đấu nối điện: Thực hiện đấu nối dây điện vào bộ điều khiển Flowinn theo đúng sơ đồ mạch điện được in bên trong nắp bộ điện. Khuyến cáo nên dùng dây cáp tiêu chuẩn chống nhiễu.

7.2. Quy trình bảo dưỡng định kỳ

• Kiểm tra định kỳ (6 tháng/lần): Kiểm tra độ kín khít của van, xem có hiện tượng rò rỉ lưu chất ở trục van hay mặt bích không.

• Vệ sinh bộ điều khiển: Lau chùi bụi bẩn bám trên vỏ bộ điện Flowinn, kiểm tra đầu gioăng cao su ở nắp bộ điện để đảm bảo tính năng chống nước IP67 luôn hoạt động tốt.

• Vận hành thử: Nếu van ít khi sử dụng, định kỳ nên cho van thực hiện 1-2 chu trình đóng mở để tránh hiện tượng kẹt trục do lưu chất đóng cặn.

Van Duy Thành chuyên cung cấp van bi thép mặt bích PN16 điều khiển điện Flowinn DN15 - DN300 chính hãng

Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối dòng sản phẩm van bi thép mặt bích PN16 điều khiển điện Flowinn đầy đủ kích cỡ từ DN15 đến DN300. Chúng tôi cam kết:

• Sản phẩm chính hãng 100%, đầy đủ giấy tờ CO, CQ, Parking List.

• Chính sách bảo hành dài hạn lên tới 12 tháng, lỗi 1 đổi 1 từ nhà sản xuất.

• Đội ngũ kỹ sư giàu kinh nghiệm, hỗ trợ tư vấn giải pháp và lắp đặt tận tình.

• Kho hàng luôn có sẵn số lượng lớn, giao hàng nhanh chóng trên toàn quốc với mức giá cạnh tranh nhất thị trường.
