Van Bi Mặt Bích Điều Khiển Điện Flowinn | DN15 - DN200

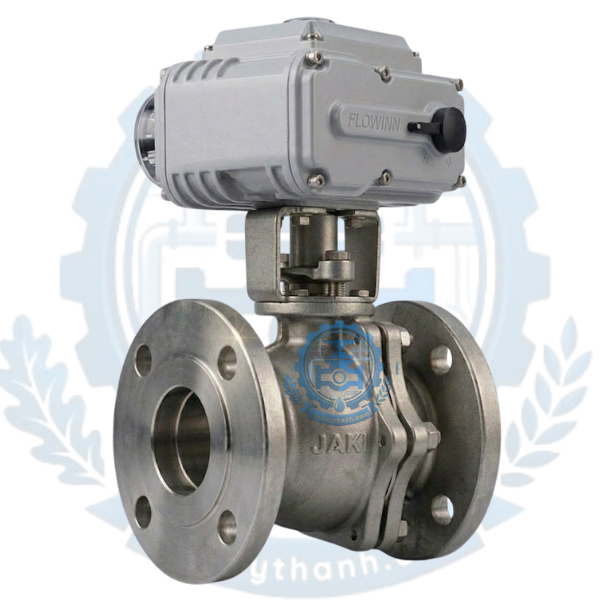

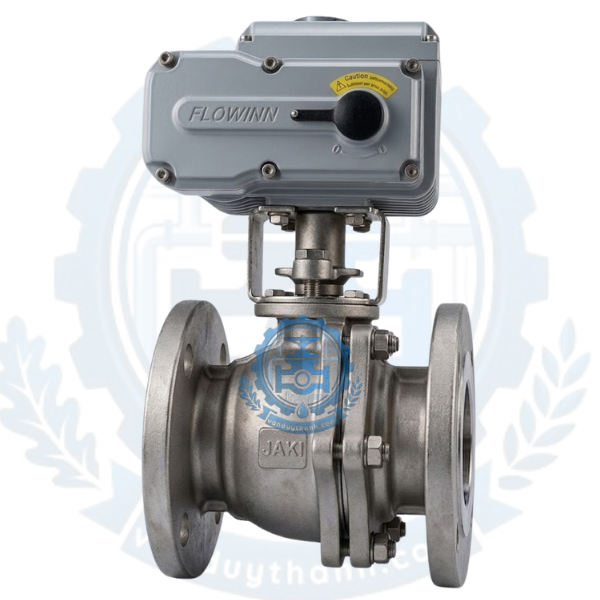

Tổng quan sản phẩm Van bi mặt bích điều khiển điện Flowinn

Trong xu hướng tự động hóa ngày càng cao tại các nhà máy xử lý và sản xuất công nghiệp, van điều khiển tự động đóng vai trò là "chìa khóa" vận hành đường ống hiệu quả. Dòng van bi mặt bích điều khiển điện Flowinn (dải kích cỡ từ DN15 đến DN200) là sự kết hợp hoàn hảo giữa cơ cấu van bi chịu lực, chịu áp vượt trội và bộ truyền động điện (Electric Actuator) tiên tiến từ thương hiệu Flowinn. Dòng sản phẩm này cho phép điều phối, đóng mở hoặc điều tiết lưu lượng dòng chảy một cách chính xác từ xa mà không cần tốn sức người.

So với các dòng van điện từ thông thường, van bi điều khiển điện Flowinn sở hữu đường kính cổng thoát bằng đúng đường kính ống (Full Port), giúp giảm thiểu tối đa hiện tượng sụt áp và ngăn chặn hoàn toàn nguy cơ rác thải gây kẹt van. Sự kết hợp giữa chất liệu thân van bằng Inox 304, Inox 316, Thép WCB cùng tiêu chuẩn chống nước IP67/IP68 của bộ điện Flowinn giúp thiết bị hoạt động bền bỉ trong những môi trường khắc nghiệt nhất như hóa chất, xăng dầu, hơi nóng và xử lý nước thải. Van Duy Thành là đơn vị chuyên nhập khẩu và phân phối trực tiếp dòng van bi mặt bích điều khiển điện Flowinn chính hãng, cam kết mang lại giải pháp tối ưu cùng chi phí đầu tư hợp lý nhất cho mọi công trình.

1. Ưu điểm nổi bật của van bi mặt bích điều khiển điện Flowinn

Van bi mặt bích Flowinn nhận được sự tin tưởng lớn từ các kỹ sư cơ điện nhờ sở hữu những ưu thế vượt trội:

• Lưu lượng qua van tối đa, không cản trở dòng chảy: Thiết kế bi van đục lỗ thông suốt Full Port giúp lưu chất lưu thông hoàn toàn tự do, không sinh ra chênh lệch áp suất lớn và hạn chế tối đa độ ăn mòn do ma sát.

• Bộ điều khiển điện Flowinn thông minh, mô-men xoắn cao: Actuator điện Flowinn được sản xuất trên dây chuyền hiện đại, khả năng tạo mô-men xoắn lớn, giúp van vận hành êm ái, không bị kẹt bi ngay cả khi áp lực đường ống cao.

• Đa dạng chế độ điều khiển:

  • Dạng ON/OFF: Đóng mở hoàn toàn góc 90° thích hợp cho các tác vụ ngắt/mở dòng chảy.

  • Dạng Tuyến tính (Modulating): Nhận tín hiệu 4-20mA hoặc 0-10V để điều khiển góc mở theo tỷ lệ (ví dụ: 25%, 50%, 75%), đáp ứng hoàn hảo nhu cầu điều tiết lưu lượng chi tiết.

• Độ bền cơ học & tiêu chuẩn bảo vệ cao: Bộ điện đạt chuẩn IP67/IP68 kháng nước, kháng bụi tuyệt đối, lắp đặt thoải mái ngoài trời. Ngoài ra còn có tùy chọn chống cháy nổ (Explosion-proof) chuyên dụng cho ngành xăng dầu, khí gas.

• Tính năng thao tác tay thủ công khi mất điện: Mỗi bộ điều khiển điện Flowinn đều tích hợp tay quay lục giác hoặc tay quay phụ (Manual Override), cho phép kỹ thuật viên dễ dàng xoay đóng/mở van thủ công khi hệ thống gặp sự cố mất nguồn điện.

2. Cấu tạo chi tiết của van bi mặt bích điều khiển điện Flowinn

Sản phẩm được cấu thành từ 2 cụm bộ phận chính kết hợp chặt chẽ với nhau thông qua giá đỡ đạt chuẩn ISO 5211:

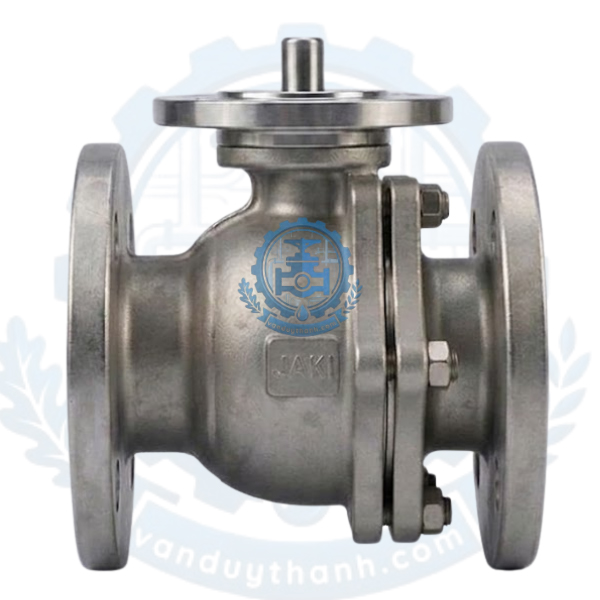

2.1. Cụm thân van bi mặt bích (Ball Valve Body)

• Thân van (Body): Chế tạo từ Inox 304 (CF8), Inox 316 (CF8M) hoặc Thép carbon WCB, kết nối mặt bích hai đầu chịu lực tốt.

• Quả bi (Ball): Làm từ Inox 304/316 gia công bóng gương chuẩn xác, giúp giảm ma sát khi tiếp xúc với gioăng.

• Gioăng làm kín (Seat): Chất liệu PTFE, RPTFE (Teflon gia cường) chịu nhiệt độ lên đến 180°C - 220°C, có độ kín khít tuyệt đối, chống rò rỉ lưu chất.

• Trục van (Stem): Làm từ Inox cường độ cao, truyền lực quay từ động cơ điện xuống quả bi.

2.2. Bộ điều khiển điện Flowinn (Electric Actuator)

• Vỏ ngoài (Housing): Hợp kim nhôm đúc nguyên khối, sơn phủ Epoxy gia nhiệt chống ăn mòn hóa chất và thời tiết.

• Động cơ (Motor): Động cơ bước hoặc động cơ không chổi than công suất cao, tích hợp rơ-le nhiệt bảo vệ chống quá tải.

• Hộp số giảm tốc (Gears): Các bánh răng bằng thép hợp kim tôi cứng, vận hành êm ái, momen xoắn lớn.

• Bảng mạch điều khiển & Công tắc hành trình (Limit Switches): Tự động ngắt điện khi van quay đủ góc 90°, giúp tiết kiệm điện năng và bảo vệ tuổi thọ động cơ.

• Hiển thị vị trí (Position Indicator): Nắp chỉ báo góc mở trực quan bằng kính trong suốt ngay trên đỉnh bộ điện.

3. Thông số kỹ thuật chi tiết của van bi mặt bích điều khiển điện Flowinn (DN15 - DN200)

3.1. Bảng tổng hợp thông số kỹ thuật

4. Nguyên lý hoạt động của van bi mặt bích điều khiển điện Flowinn

Van bi mặt bích điều khiển điện Flowinn chuyển động dựa trên chuyển động xoay góc 90° (Quarter-turn) nhờ nguồn năng lượng điện.

4.1. Quy trình mở van

Khi người vận hành cấp điện (ví dụ nguồn 220V AC hoặc 24V DC) vào chân mở (Open) của bộ điện Flowinn, động cơ bắt đầu quay. Truyền động qua hệ thống bánh răng giảm tốc giúp gia tăng mô-men xoắn, tác động xoay trục van và quả bi một góc 90°. Khi lỗ xuyên tâm của quả bi nằm trùng với hướng đường ống, dòng lưu chất chạy qua tối đa. Công tắc hành trình ngắt điện động cơ ngay lập tức.

4.2. Quy trình đóng van

Khi nhận tín hiệu đóng (Close), bộ điện đảo chiều dòng điện cấp cho động cơ. Trục van xoay quả bi ngược lại góc 90°. Mặt kín của quả bi ép chặt vào gioăng PTFE, ngắt hoàn toàn dòng chảy.

4.3. Quy trình điều tiết tuyến tính (Dòng Modulating)

Bộ điện Flowinn nhận tín hiệu điều khiển analog 4-20mA. Tương ứng với cường độ tín hiệu (ví dụ 12mA tương ứng góc mở 50%), động cơ sẽ quay bi van dừng lại ở góc tương ứng để điều tiết lượng lưu chất qua van theo mong muốn.

5. Ứng dụng thực tế của van bi mặt bích điều khiển điện Flowinn

Nhờ thiết kế chắc chắn, khả năng chịu áp lực cao và vận hành thông minh, van bi mặt bích điều khiển điện Flowinn được tin dùng rộng rãi trong nhiều lĩnh vực:

• Hệ thống xử lý nước sạch & nước thải: Điều khiển cấp xả nước tự động cho các nhà máy nước sạch đô thị, khu công nghiệp tập trung.

• Nhà máy hóa chất & Dệt nhuộm: Van bi Inox 304/316 kháng hóa chất, dung môi, axit, kiềm nhẹ vượt trội.

• Ngành xăng dầu, Khí gas, Gas công nghiệp: Sử dụng bộ điện Flowinn chuẩn chống cháy nổ Exd II BT4 đảm bảo an toàn tuyệt đối cho công trình.

• Hệ thống nồi hơi, hơi nóng (Steam) & HVAC: Kiểm soát lưu lượng hơi nóng, nước chiller điều hòa không khí trong các tòa nhà, nhà máy sản xuất.

• Công nghiệp sản xuất Thực phẩm, Đồ uống, Dược phẩm: Bề mặt lòng van Inox nhẵn mịn đạt chuẩn an toàn vệ sinh.

6. Phân loại và hướng dẫn chọn sản phẩm van bi điện Flowinn phù hợp

Để lựa chọn đúng cấu hình sản phẩm tối ưu chi phí và kỹ thuật, bạn cần phân loại theo các tiêu chí sau:

6.1. Phân loại theo vật liệu thân van

• Thân Inox 304 / 316: Chuyên dùng cho nước thải, hóa chất, thực phẩm, môi trường ngoài trời chống gỉ.

• Thân Thép WCB: Thích hợp cho hệ thống nhiệt độ cao, áp lực lớn, dầu nóng, hơi nóng.

6.2. Phân loại theo kiểu điều khiển của bộ điện Flowinn

• Dạng ON/OFF: Thích hợp cho nhu cầu chỉ cần đóng hết hoặc mở hết.

• Dạng Tuyến tính (Modulating): Thích hợp cho hệ thống cần tự động điều chỉnh lưu lượng, nhiệt độ, áp suất thông qua cảm biến và bộ điều khiển PLC.

6.3. Kinh nghiệm chọn mua chuẩn kỹ thuật

• Xác định áp suất đường ống: Lựa chọn tiêu chuẩn mặt bích phù hợp (JIS 10K, BS PN16, ANSI 150) tương ứng với áp suất làm việc thực tế.

• Tính toán thời gian hành trình: Tùy theo nhu cầu đóng nhanh hay đóng chầm chậm (chống búa nước) để chọn model bộ điện Flowinn phù hợp.

7. Hướng dẫn lắp đặt và bảo dưỡng van bi mặt bích điều khiển điện Flowinn

7.1. Các bước lắp đặt chuẩn kỹ thuật

1. Kiểm tra & vệ sinh: Vệ sinh sạch sẽ hai đầu mặt bích đường ống và lòng van bi, loại bỏ tạp chất, xỉ hàn.

2. Căn chỉnh đồng tâm: Đặt van vào giữa hai mặt bích đường ống, lót gioăng đệm mặt bích (RF gasket), chèn bu-lông và siết đều tay theo hình đối xứng (đường chéo).

3. Đấu nối điện theo sơ đồ: Mở nắp bộ điện Flowinn, đấu dây theo sơ đồ sơ đồ điện (Wiring Diagram) dán bên trong nắp. Đảm bảo siết chặt cổ van cáp (Cable Gland) để tránh nước xâm nhập.

4. Vận hành thử: Chạy thử chu kỳ ON/OFF bằng điện và kiểm tra góc chỉ báo hành trình.

7.2. Bảo dưỡng định kỳ

• Kiểm tra gioăng chống nước: Đảm bảo gioăng cao su nắp bộ điện Flowinn còn nguyên vẹn sau mỗi lần bảo trì.

• Tra mỡ bánh răng: Sau 12 - 24 tháng vận hành, kiểm tra mỡ bôi trơn trong hộp số giảm tốc của bộ điện để đảm bảo động cơ chạy êm.

Van Duy Thành chuyên cung cấp Van bi mặt bích điều khiển điện Flowinn chính hãng

Van Duy Thành là đơn vị uy tín lâu năm chuyên nhập khẩu và phân phối trực tiếp các dòng van bi điều khiển điện Flowinn đầy đủ kích cỡ từ DN15 đến DN200. Khi mua hàng tại Duy Thành, quý khách hoàn toàn yên tâm với:

• Sản phẩm chính hãng 100%: Đầy đủ CO, CQ, Parking List, Catalogue kỹ thuật từ nhà máy.

• Kho hàng sẵn số lượng lớn: Đủ kích thước DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200.

• Giá thành cạnh tranh nhất: Nhập khẩu trực tiếp, chiết khấu cực cao cho dự án và đại lý.

• Bảo hành dài hạn: Bảo hành chính hãng 12 - 18 tháng, hỗ trợ tư vấn đấu nối kỹ thuật tận tâm 24/7.
