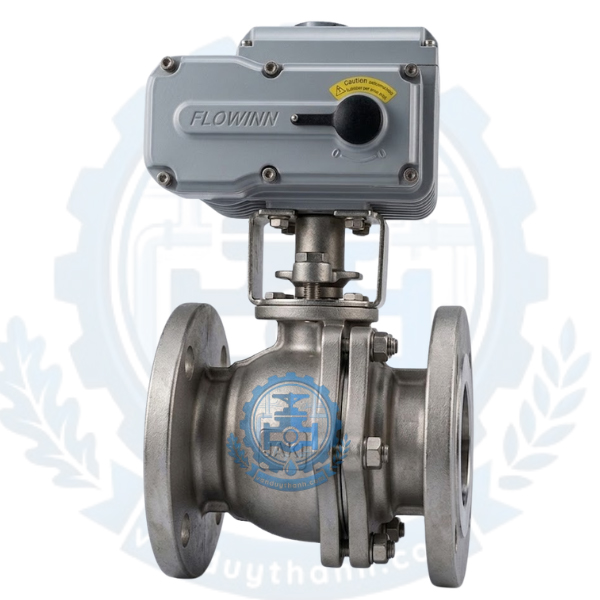

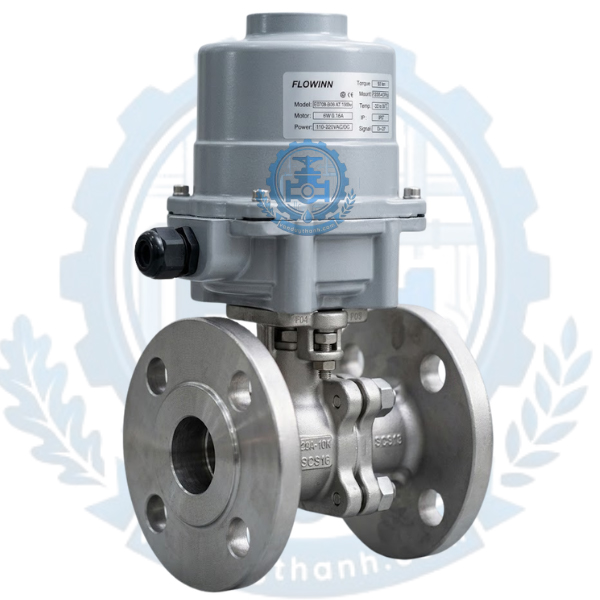

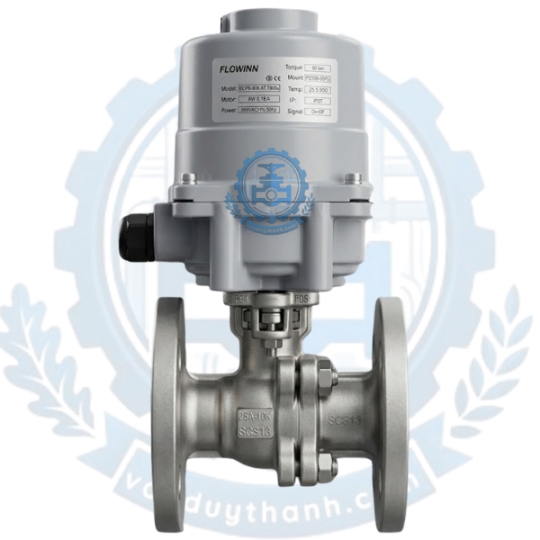

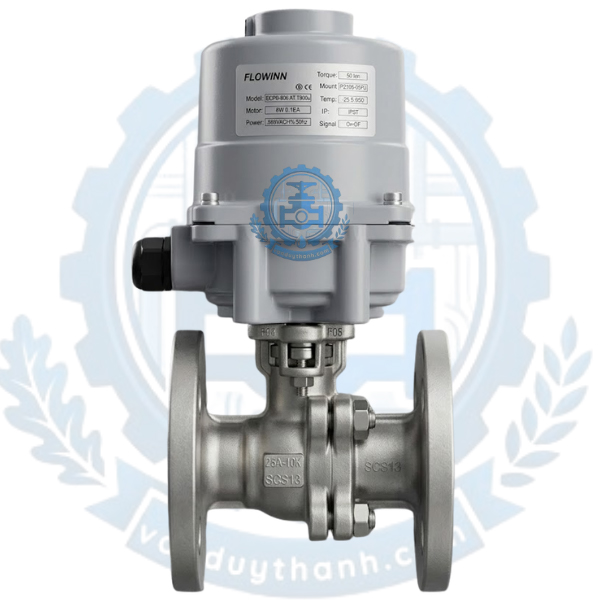

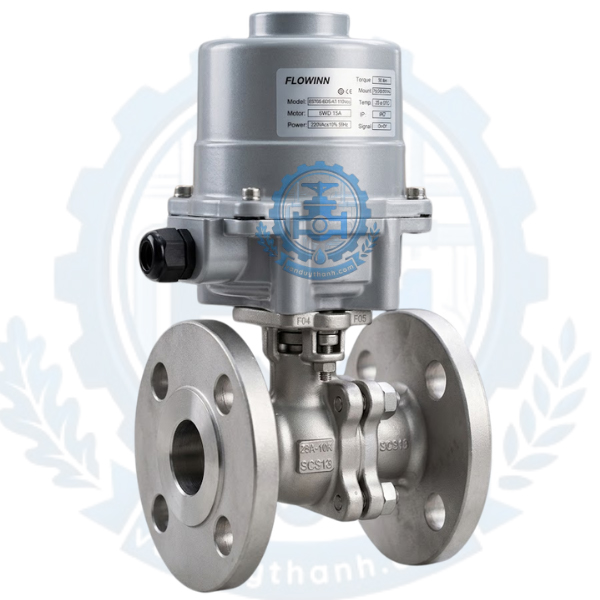

Van Bi Mặt Bích Điều Khiển Điện DN40

1. Tính năng của Van Bi Mặt Bích Điều Khiển Điện DN40

Van bi mặt bích điều khiển điện DN40 là giải pháp van công nghiệp tự động hóa vượt trội được thiết kế cho các hệ thống đường ống kích cỡ tầm trung (tương đương phi 49mm). Thiết bị sở hữu những tính năng vận hành công nghệ cao vô cùng ấn tượng:

• Tự động hóa vận hành từ xa: Nhờ được trang bị mô-tơ điện thay thế cho phần tay gạt cơ học, van có khả năng nhận tín hiệu điều khiển từ tủ PLC trung tâm, giúp người vận hành điều khiển đóng mở từ xa một cách an toàn, chính xác và đồng bộ.

• Thiết kế dòng chảy thẳng toàn phần (Full Bore): Quả bi bên trong van được đúc lỗ rỗng có đường kính bằng đúng lòng ống dẫn. Nhờ đó, khi mở hết hành trình, van không gây ra bất kỳ sự cản trở hay sụt giảm áp suất nào của dòng lưu chất, tối ưu hóa hiệu suất truyền dẫn chất lưu.

• Bảo vệ động cơ thông minh: Thiết bị sở hữu cơ chế ngắt nguồn tự động nhờ tích hợp các công tắc hành trình bên trong. Khi van đạt trạng thái mở hoàn toàn góc 90 độ hoặc đóng khít hoàn toàn, mạch điện sẽ tự động ngắt, ngăn ngừa triệt để tình trạng om điện gây nóng và cháy mô-tơ.

• Kháng nước và kháng bụi vượt trội: Lớp vỏ bảo vệ bộ điện làm bằng chất liệu hợp kim nhôm đạt tiêu chuẩn IP67 quốc tế. Điều này giúp van vận hành an toàn và bền bỉ trong các môi trường có độ ẩm cao, bụi bẩn, hoặc lắp đặt trực tiếp ở các hệ thống ngoài trời.

2. Tác dụng của Van Bi Mặt Bích Điều Khiển Điện DN40

Trong cấu trúc thiết kế của các hệ thống đường ống tuần hoàn, sản phẩm van bi điều khiển điện DN40 đóng vai trò điều hướng chiến lược với nhiều tác dụng thực tiễn quan trọng:

• Đóng ngắt dòng lưu chất tuyệt đối: Đảm bảo bao bọc và bít kín đường ống khi dòng lưu chất đi qua, ngăn chặn hoàn toàn hiện tượng rò rỉ hoặc thất thoát môi chất, đặc biệt là đối với các loại hóa chất nguy hại hoặc hơi nóng áp lực lớn.

• Điều tiết lưu lượng chất lưu theo tỷ lệ: Đối với dòng van lắp bộ điện điều khiển tuyến tính, van có tác dụng tiết lưu, hiệu chỉnh lưu lượng dòng chảy chính xác theo các góc mở mong muốn thông qua tín hiệu dòng 4-20mA hoặc 0-10V.

• Nâng cao tính an toàn cho hệ thống mạng lưới: Nhờ tốc độ đóng mở nhịp nhàng ổn định, van giúp loại bỏ hiện tượng hiện tượng "búa nước" (va đập thủy lực) nguy hiểm gây vỡ đường ống, giúp bảo vệ an toàn cho hệ thống máy bơm và các thiết bị đo lường đắt tiền lắp liền kề.

3. Thông số kỹ thuật của Van Bi Mặt Bích Điều Khiển Điện DN40

Để giúp quý kỹ sư và khách hàng dễ dàng đối chiếu thiết kế kỹ thuật của hệ thống, Van Duy Thành xin cung cấp bảng thông số chi tiết của dòng van bi điện DN40 dưới đây:

4. Cấu tạo của Van Bi Mặt Bích Điều Khiển Điện DN40

Sản phẩm được lắp ráp đồng bộ từ hai khối bộ phận tách rời nhau, phối hợp truyền động chặt chẽ bao gồm: Phần thân van bi cơ học và Phần bộ truyền động điện (Actuator).

4.1. Phần thân van bi cơ học (Valve Body)

• Thân van: Được đúc từ các vật liệu chịu lực vững chắc như gang, thép, inox hoặc nhựa tùy thuộc vào từng môi trường lưu chất cụ thể. Thiết kế đúc liền dải mặt bích ở 2 đầu giúp kết nối bền chặt với đường ống.

• Quả bi van: Là một hình cầu đục lỗ xuyên tâm chế tạo từ inox chống rỉ sét sét cao, bề mặt được mài bóng vi mô nhằm giảm lực ma sát trượt khi quay góc 90 độ.

• Gioăng làm kín: Nằm ôm khít quả bi, làm bằng chất liệu Teflon (PTFE) có khả năng chịu nhiệt cao từ 0 đến 200 độ C và chống ăn mòn hóa chất cực tốt.

• Trục van: Thanh truyền lực bằng inox kết nối quả bi cơ học với trục ra của bộ điện.

4.2. Phần bộ điều khiển điện (Electric Actuator)

• Động cơ mô-tơ: Sử dụng cuộn dây đồng chất lượng cao, sinh momen xoắn lớn để kéo trục van vận hành êm ái.

• Hệ thống hộp số truyền động: Tập hợp các bánh răng thép xếp lớp để giảm tốc độ quay của mô-tơ, đồng thời tăng cường lực kéo cơ học cho trục van.

• Bảng mạch điều khiển: Nhận nguồn điện áp (24V, 220V, 380V) và xử lý tín hiệu điều khiển hành trình, có tích hợp bộ sấy chống ẩm bên trong mạch.

• Bộ phận hiển thị (Indicator) và tay quay phụ: Phần núm báo trạng thái cơ học giúp người vận hành quan sát từ bên ngoài. Đi kèm tay quay lục giác phụ để vận hành bằng tay khi hệ thống mất điện đột ngột.

5. Nguyên lí làm việc của Van Bi Mặt Bích Điều Khiển Điện DN40

Cơ chế chuyển động của van bi mặt bích điều khiển điện DN40 hoạt động theo nguyên lý chuyển hóa điện năng thành chuyển động cơ xoay góc 90 độ của trục van:

• Quá trình mở van: Khi người vận hành cấp dòng điện vào cổng mở (Open) trên sơ đồ đấu dây, mô-tơ trong bộ điện (như các dòng model EOT10, EOT20) sẽ khởi động. Lực quay truyền qua các bánh răng giảm tốc xuống trục van, làm quả bi inox xoay góc 90 độ. Khi lỗ thông của quả bi trùng hoàn toàn với tâm đường ống, dòng lưu chất sẽ đi qua tự do, đạt lưu lượng tối đa. Lúc này, công tắc hành trình chạm nẫng, nguồn điện cấp vào mô-tơ tự động ngắt.

• Quá trình đóng van: Ngược lại, khi chuyển đổi cấp nguồn điện sang cổng đóng (Close), mô-tơ điện sẽ lập tức đảo chiều quay ngược 90 độ. Quả bi inox xoay vuông góc chặn ngang hoàn toàn đường dẫn của lòng ống, phần mặt phẳng của quả bi ép chặt vào gioăng Teflon (PTFE) đảm bảo không rò rỉ. Khi kết thúc chu trình đóng khít, công tắc hành trình ngắt điện hoàn toàn, van giữ nguyên trạng thái đóng an toàn.

6. Môi trường ứng dụng của Van Bi Mặt Bích Điều Khiển Điện DN40

Nhờ sự đa dạng về dải vật liệu (gang, thép, inox, nhựa) kết hợp gioăng PTFE chịu nhiệt vượt trội lên đến 200 độ C, van bi điều khiển điện DN40 ứng dụng phổ biến trong các lĩnh vực:

• Hệ thống cấp thoát nước tự động hóa: Ứng dụng trong các nhà máy xử lý nước sạch đô thị, hệ thống xử lý nước thải công nghiệp tại các khu chế xuất.

• Hệ thống khí nén và lò hơi công nghiệp: Vận hành tốt trong môi trường hơi nóng áp lực cao, khí nén sấy khô nhờ tính năng chịu nhiệt tốt từ 0 đến 200 độ C.

• Ngành công nghiệp hóa chất và thực phẩm: Phiên bản thân inox 304/316 hoặc thân nhựa chuyên dùng dẫn hóa chất, axit loãng, nước muối, kiềm, rượu bia và nước giải khát nhờ độ vệ sinh và khả năng chống ăn mòn hóa học tuyệt đối.

• Hệ thống điều hòa trung tâm HVAC và Chiller: Phục vụ điều tiết lưu lượng nước lạnh, nước nóng tuần hoàn trong hệ thống làm mát tòa nhà, trung tâm thương mại lớn.

7. Hướng dẫn lắp đặt của Van Bi Mặt Bích Điều Khiển Điện DN40

Để thiết bị vận hành ổn định, kéo dài tuổi thọ và ngăn ngừa hiện tượng rò rỉ tại điểm kết nối, quy trình lắp đặt cần tuân thủ các bước chuẩn kỹ thuật sau:

• Bước 1: Vệ sinh hệ thống đường ống: Tiến hành xả rửa, làm sạch hoàn toàn các dị vật như mạt sắt, xỉ hàn, cát đá còn bám dính bên trong đường ống trước khi đưa van vào vị trí lắp ráp.

• Bước 2: Căn chỉnh vị trí kết nối: Định vị khoảng cách giữa 2 mặt bích đường ống sao cho cân đối, song song, không bị lệch góc. Đảm bảo tiêu chuẩn mặt bích đường ống (ví dụ chuẩn JIS 10K) phải đồng nhất tuyệt đối với tiêu chuẩn bích của thân van.

• Bước 3: Đặt gioăng làm kín mặt bích: Đặt một tấm đệm gioăng cao su chịu lực hoặc gioăng Teflon vào giữa mặt bích van và bích ống để tạo độ kín khít cao cho mối nối.

• Bước 4: Siết bu-lông kết nối bích: Xỏ các bu-lông qua lỗ bích, tiến hành siết đai ốc đều tay theo nguyên tắc siết đối xứng chéo nhau. Không siết quá chặt một phía ngay từ đầu để tránh gây vênh bích hoặc rách gioăng đệm.

• Bước 5: Đấu nối nguồn điện điều khiển: Mở nắp bảo vệ của bộ điện, đấu dây nguồn (24V, 220V, hoặc 380V) và dây tín hiệu theo đúng sơ đồ mạch điện đính kèm bên trong nắp hộp điện của nhà sản xuất. Tiến hành siết chặt ốc cổ cáp để ngăn chặn nước mưa hoặc hơi ẩm rò rỉ vào khoang điện. Sau đó vận hành thử nghiệm không tải vài chu kỳ trước khi cho lưu chất chạy qua.

8. Những lỗi thường gặp và cách khắc phục của Van Bi Mặt Bích Điều Khiển Điện DN40

Trong quá trình vận hành hệ thống lâu năm, van có thể xảy ra một vài sự cố cơ lý ngoài ý muốn. Quý khách hàng có thể tham khảo bảng lỗi và cách xử lý nhanh dưới đây:

• Mô-tơ điện có tiếng rít, nóng lên nhưng van không quay đóng mở:

  • Nguyên nhân: Điện áp cấp bị sụt, không đủ tải; đấu sai dây nguồn; hoặc dòng chất lưu mang theo rác cứng, sỏi, xỉ hàn bám dính làm kẹt cứng quả bi inox bên trong (kẹt cơ học).

  • Cách khắc phục: Kiểm tra lại nguồn điện cấp bằng đồng hồ đo áp. Nếu do kẹt cơ, cần ngắt dòng lưu chất, tháo van ra khỏi đường ống để loại bỏ hoàn toàn các dị vật mắc kẹt bên trong lòng bi.

• Van bị rò rỉ chất lưu ra ngoài khi đã đóng hoàn toàn:

  • Nguyên nhân: Gioăng làm kín Teflon (PTFE) bên trong bị mòn, rách sau thời gian dài ma sát hoặc bị vật sắc nhọn làm trầy xước bề mặt quả bi.

  • Cách khắc phục: Tiến hành tháo thân van và thay mới bộ gioăng làm kín PTFE. Để phòng ngừa lâu dài, nên lắp thêm thiết bị Y lọc rác ở phía trước đầu vào của van.

• Nước hoặc hơi ẩm xâm nhập vào bên trong hộp điện Actuator:

  • Nguyên nhân: Do các ốc vít nắp bộ điện siết không chặt, gioăng cao su đệm nắp bị mủn rách, hoặc ốc cổ siết dây cáp điện bị lỏng.

  • Cách khắc phục: Ngắt điện ngay lập tức, dùng máy sấy làm khô bo mạch điện tử bên trong. Tiến hành thay gioăng nắp mới, siết chặt các cổ cáp và vít nắp để đảm bảo tiêu chuẩn chống nước IP67.
