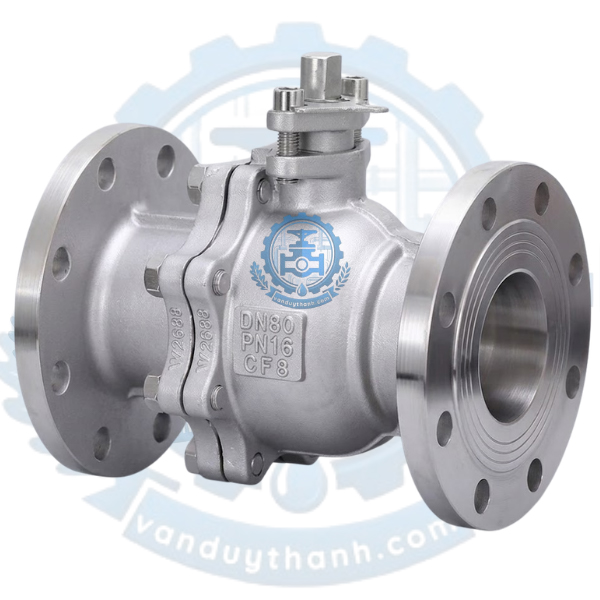

Van Bi Inox 304 Mặt Bích Q41F-16P

1. Tính năng của Van Bi Inox 304 Mặt Bích Q41F-16P

Van bi inox 304 mặt bích Q41F-16P sở hữu nhiều tính năng vượt trội nhờ được chế tạo từ dòng vật liệu cao cấp và tiêu chuẩn kỹ thuật khắt khe:

• Kháng ăn mòn và oxy hóa mạnh mẽ: Với thành phần cấu tạo từ thép không gỉ SUS304 (CF8), van có khả năng chống lại sự ăn mòn của axit loãng, hóa chất và không bị hoen gỉ trong môi trường độ ẩm cao hoặc ngoài trời.

• Khả năng chịu lực và nhiệt độ ưu việt: Thiết kế thân van dày dặn cho phép chịu được áp lực tối đa lên đến PN16 (1.6 MPa) và mức nhiệt độ duy trì ổn định ở 150°C nhờ kết hợp gioăng làm kín Teflon (PTFE) cao cấp.

• Đóng mở nhanh chóng, lưu lượng tối đa: Cơ chế đóng mở của van bi chỉ yêu cầu một góc quay 90 độ, giúp tiết kiệm thời gian vận hành. Khi mở hoàn toàn, tâm lỗ của bi trùng với tâm đường ống (Full Bore), không làm sụt giảm áp suất và đảm bảo lưu lượng lưu chất đi qua tối đa.

2. Tác dụng của Van Bi Inox 304 Mặt Bích Q41F-16P

Trong các hệ thống đường ống công nghiệp, dòng van này đóng vai trò then chốt nhờ các tác dụng thực tiễn sau:

• Điều tiết và kiểm soát dòng lưu chất: Tác dụng chính của van là đóng hoặc ngắt hoàn toàn dòng chảy lưu chất trong hệ thống một cách nhanh chóng và an toàn, ngăn chặn hiện tượng rò rỉ tuyệt đối.

• Bảo vệ hệ thống đường ống: Nhờ khả năng chịu áp và độ bền cơ học cao, van giúp cô lập các đoạn ống khi xảy ra sự cố hoặc khi cần bảo trì, tránh làm ảnh hưởng đến toàn bộ hệ thống vận hành.

• Đảm bảo vệ sinh an toàn chất lượng: Chất liệu inox 304 không sinh ra tạp chất độc hại hay làm thay đổi tính chất của lưu chất, có tác dụng đặc biệt quan trọng trong các ngành đòi hỏi độ sạch cao như thực phẩm, nước uống và dược phẩm.

3. Thông số kỹ thuật của Van Bi Inox 304 Mặt Bích Q41F-16P

Dưới đây là bảng tổng hợp các thông số kỹ thuật chi tiết của sản phẩm để quý khách hàng dễ dàng đối chiếu với yêu cầu của hệ thống:

4. Cấu tạo của Van Bi Inox 304 Mặt Bích Q41F-16P

Sản phẩm được thiết kế theo cấu trúc dạng lắp bích 2 thân (2-Piece) vững chắc, bao gồm các bộ phận chính sau:

Thân van (Body)

Được đúc nguyên khối từ inox 304 (CF8), gồm hai phần ghép lại với nhau bằng bu lông. Hai đầu thân van được đúc sẵn mặt bích theo tiêu chuẩn BS để kết nối trực tiếp với đường ống.

Bi van (Ball)

Là một quả cầu bằng inox 304 được đục lỗ xuyên tâm. Bi van tiếp xúc trực tiếp với lưu chất và là bộ phận chính thực hiện nhiệm vụ đóng mở dòng chảy. Quả bi được mài nhẵn bóng để giảm ma sát tối đa với gioăng.

Gioăng làm kín (Seat & Seal)

Chế tạo từ chất liệu PTFE (Teflon) bọc quanh quả bi và các điểm tiếp xúc. Bộ phận này có độ đàn hồi tốt, chịu nhiệt cao và chống mài mòn, đảm bảo van kín khít hoàn toàn, không bị rò rỉ nước hay hóa chất.

Trục van (Stem)

Là thanh trục truyền động làm từ inox, kết nối tay gạt ở phía trên và bi van ở phía dưới. Khi tay gạt quay, trục van sẽ truyền lực momen xoắn làm xoay quả bi.

Bộ phận điều khiển (Tay gạt)

Được làm bằng thép hợp kim hoặc inox bọc nhựa bảo vệ bên ngoài. Đây là nơi người vận hành tác dụng lực thủ công để đóng mở van.

5. Nguyên lí làm việc của Van Bi Inox 304 Mặt Bích Q41F-16P

Van bi Q41F-16P hoạt động dựa trên nguyên lý xoay góc 90 độ (quarter-turn) của quả bi nằm bên trong thân van:

• Trạng thái mở van: Khi người vận hành gạt tay gạt một góc 90 độ sao cho tay gạt nằm song song với hướng của đường ống, trục van sẽ xoay và đưa lỗ khoét của quả bi trùng với hướng dòng chảy. Lúc này, lưu chất được tự do đi qua với lưu lượng tối đa mà không gặp vật cản.

• Trạng thái đóng van: Khi gạt tay gạt ngược lại một góc 90 độ để tay gạt nằm vuông góc với đường ống, quả bi sẽ xoay đi một góc tương ứng. Phần thân đặc của quả bi sẽ quay ra chắn toàn bộ dòng lưu chất, đồng thời áp sát vào gioăng làm kín PTFE để chặn đứng dòng chảy, không cho lưu chất đi qua.

6. Môi trường ứng dụng của Van Bi Inox 304 Mặt Bích Q41F-16P

Nhờ cấu tạo từ chất liệu inox 304 chống ăn mòn xuất sắc, dòng van này được ứng dụng rộng rãi trong nhiều môi trường khắt khe:

• Hệ thống cấp thoát nước: Sử dụng cho các đường ống nước sạch, hệ thống xử lý nước thải sinh hoạt và nước thải công nghiệp chứa tạp chất độc hại.

• Ngành hóa chất công nghiệp: Phù hợp với môi trường axit loãng, dung dịch kiềm, muối và các loại hóa chất có tính ăn mòn vừa phải.

• Ngành thực phẩm và dược phẩm: Đáp ứng tiêu chuẩn vệ sinh an toàn, chuyên dùng trong nhà máy bia, sữa, nước giải khát và dây chuyền sản xuất dược phẩm.

• Ngành năng lượng và xăng dầu: Ứng dụng hiệu quả trong việc truyền dẫn dầu, gas, khí hóa lỏng và các hệ thống lò hơi, hơi nước nóng có nhiệt độ dưới 150°C.

7. Hướng dẫn lắp đặt của Van Bi Inox 304 Mặt Bích Q41F-16P

Để van hoạt động bền bỉ, không bị rò rỉ, quy trình lắp đặt cần tuân thủ theo các bước tiêu chuẩn sau:

• Bước 1: Chuẩn bị và kiểm tra: Vệ sinh sạch sẽ lòng ống và hai đầu mặt bích, đảm bảo không còn rác, xỉ hàn hay cát bụi bám bên trong. Kiểm tra kích thước mặt bích của ống xem đã đúng tiêu chuẩn BS với van hay chưa.

• Bước 2: Đặt gioăng làm kín: Đặt một tấm đệm làm kín (gioăng cao su hoặc gioăng PTFE bọc thép) vào giữa mặt bích của van và mặt bích của đường ống để tăng độ kín khít.

• Bước 3: Định vị van: Đưa van vào vị trí lắp đặt sao cho các lỗ bu lông trên mặt bích của van và đường ống trùng khớp nhau. Chú ý chừa không gian đủ rộng để tay gạt có thể vận hành thoải mái.

• Bước 4: Siết bu lông: Xỏ các bu lông qua lỗ mặt bích. Thực hiện siết lực từ từ và đều tay theo hình đối xứng (hình chữ X) để lực ép được phân bố đều, tránh làm vênh mặt bích gây rò rỉ.

• Bước 5: Thử nghiệm: Sau khi lắp đặt xong, tiến hành vận hành thử tay gạt vài lần để kiểm tra độ trơn tru, sau đó cho lưu chất chạy qua để test áp lực xem có hiện tượng rò rỉ hay không.

8. Những lỗi thường gặp và cách khắc phục của Van Bi Inox 304 Mặt Bích Q41F-16P

Trong quá trình sử dụng lâu dài, van có thể gặp một số sự cố nhỏ. Bạn có thể tham khảo bảng hướng dẫn khắc phục nhanh dưới đây:

• Lỗi rò rỉ lưu chất ở đầu kết nối mặt bích:

  • Nguyên nhân: Bu lông siết không đều, bị lỏng hoặc gioăng đệm giữa hai mặt bích bị rách, lệch.

  • Cách khắc phục: Tiến hành siết chặt lại các bu lông theo đúng kỹ thuật đối xứng. Nếu vẫn rò rỉ, cần khóa dòng chảy, tháo ra và thay thế gioăng đệm mới.

• Lỗi rò rỉ lưu chất qua thân van khi đã đóng chặt:

  • Nguyên nhân: Gioăng làm kín PTFE bên trong bị mòn, rách do ma sát hoặc do lưu chất có chứa các hạt cặn bẩn sắc nhọn làm xước quả bi.

  • Cách khắc phục: Tháo rời thân van, kiểm tra và thay mới gioăng PTFE hoặc quả bi nếu bị trầy xước nặng. Nên lắp thêm lọc y (Y-Strainer) phía trước van để cản rác.

• Tay gạt bị kẹt cứng hoặc rất nặng, không thể đóng mở:

  • Nguyên nhân: Trục van bị bám bẩn, khô dầu mỡ hoặc van bị kẹt rác bên trong lòng quả bi.

  • Cách khắc phục: Vệ sinh phần trục van, tra thêm chất bôi trơn chuyên dụng. Nếu kẹt bên trong, phải xả hết áp suất hệ thống, tháo van ra để súc rửa tạp chất bám ở quả bi.

9. Van Duy Thành chuyên cung cấp Van Bi Inox 304 Mặt Bích Q41F-16P

Nếu bạn đang tìm kiếm một đơn vị cung cấp dòng sản phẩm Van Bi Inox 304 Mặt Bích Q41F-16P uy tín, chất lượng cao tại Việt Nam thì Van Duy Thành chính là địa chỉ tin cậy hàng đầu.

Chúng tôi tự hào là đối tác phân phối chính hãng các dòng van công nghiệp từ các thương hiệu danh tiếng của Đài Loan và quốc tế như AFBV, ERAV, ODK - TAIWAN. Đến với Van Duy Thành, quý khách hàng hoàn toàn yên tâm bởi:

• Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO, CQ.

• Kho hàng luôn sẵn đa dạng kích cỡ từ DN25 đến DN300, đáp ứng mọi tiến độ công trình.

• Chính sách giá cả cạnh tranh cao, chiết khấu hấp dẫn cho các nhà thầu và đại lý.

• Hỗ trợ kỹ thuật tận tình, giao hàng nhanh chóng trên toàn quốc.
