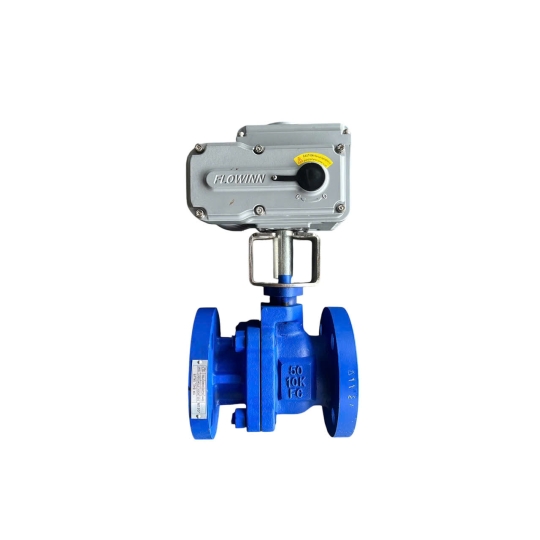

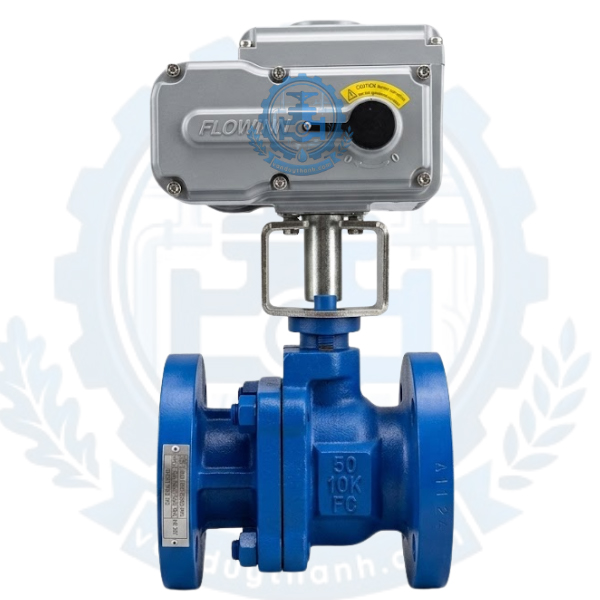

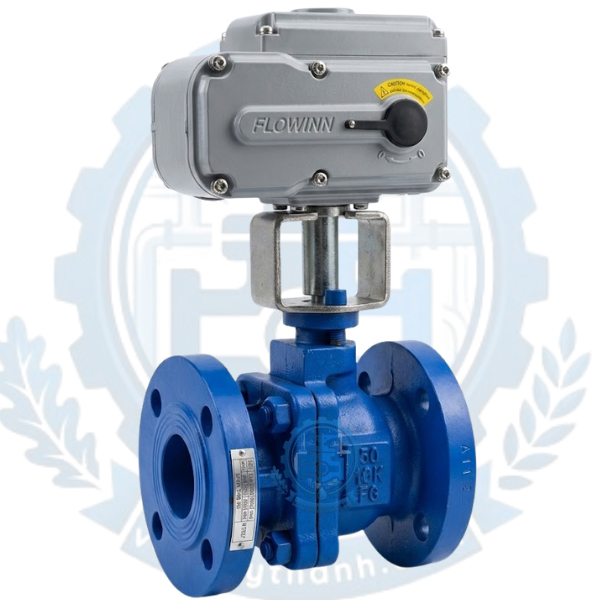

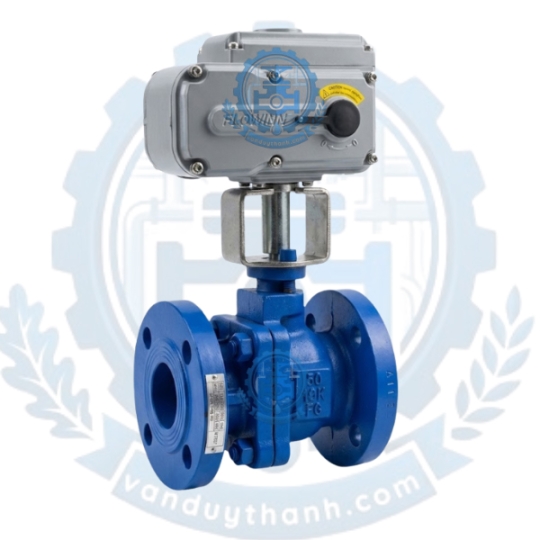

Van Bi Gang Mặt Bích Điện Tuyến Tính 4-20ma

Trong kỷ nguyên công nghiệp hóa và tự động hóa hiện nay, việc kiểm soát lưu lượng chất lỏng, khí và hơi một cách chính xác là yếu tố sống còn quyết định đến hiệu suất vận hành của hệ thống. Van bi gang mặt bích điện tuyến tính 4-20mA chính là giải pháp công nghệ đỉnh cao được thiết kế để đáp ứng trọn vẹn yêu cầu đó. Thiết bị là sự kết hợp hoàn hảo giữa phần cơ cơ học mạnh mẽ – van bi gang lắp bích – và phần điều khiển thông minh – bộ truyền động điện tuyến tính (Electric Actuator).

Khác với các dòng van ON/OFF thông thường chỉ có hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, dòng van bi điều khiển điện điều tiết này cho phép người vận hành mở van theo các góc mong muốn (từ 0° đến 90°). Nhờ nhận tín hiệu analog 4-20mA, van có khả năng phân tách hành trình cực nhỏ, giúp kiểm soát lưu lượng môi chất qua đường ống một cách tối ưu và mượt mà nhất. Hiện nay, Van Duy Thành là đơn vị uy tín chuyên cung cấp các dòng van bi gang mặt bích điện tuyến tính nhập khẩu chính hãng, đầy đủ giấy tờ CO/CQ với chính sách bảo hành dài hạn.

1. Ưu điểm nổi bật của van bi gang mặt bích điện tuyến tính 4-20mA

So với các dòng van điều tiết khác như van cầu hay van bướm, dòng van bi gang gắn bộ điện tuyến tính sở hữu nhiều lợi thế vượt trội, cấu thành từ cấu trúc cơ học và công nghệ mạch vi xử lý tiên tiến:

• Khả năng điều tiết lưu lượng cực kỳ chính xác: Nhờ sử dụng tín hiệu dòng điện dòng 4-20mA, bộ điện có thể định vị góc mở của bi van một cách mịn màng với sai số cực thấp.

• Thiết kế dòng chảy thẳng (Full Port): Khi van mở hoàn toàn, phần bi van tạo thành một đường ống thẳng bằng phẳng với đường kính danh nghĩa, không gây tổn hao áp suất và giảm thiểu tối đa hiện tượng sụt áp trong hệ thống.

• Độ bền cơ học cao và chịu lực tốt: Thân van được đúc hoàn toàn từ gang dẻo cao cấp, bề mặt ngoài phủ lớp sơn Epoxy dày giúp chống va đập, chống oxy hóa và chịu được tác động xấu từ môi trường khắc nghiệt bên ngoài.

• Khả năng làm kín tuyệt đối: Sự kết hợp giữa bi van bằng thép không gỉ (Inox 304/316) được đánh bóng có độ nhẵn cao với gioăng làm kín PTFE giúp van chống rò rỉ tối đa, chịu được nhiệt độ lên đến 180°C.

• Tính năng thông minh và an toàn: Bộ điều khiển điện đạt tiêu chuẩn chống nước IP67/IP68, tích hợp công tắc hành trình tự động ngắt điện khi hết hành trình để bảo vệ động cơ chống om nguồn, cháy nổ. Ngoài ra, thiết bị còn hỗ trợ tay quay vô lăng phụ trợ để vận hành thủ công khi hệ thống gặp sự cố mất điện đột ngột.

2. Cấu tạo chi tiết của sản phẩm

Một bộ van bi gang mặt bích điều khiển điện tuyến tính hoàn chỉnh được cấu thành từ hai khối bộ phận chính, được liên kết chặt chẽ thông qua trục van và giá đỡ:

a. Phần thân van bi gang mặt bích

• Thân van (Body): Được đúc từ gang dẻo chịu áp lực cao, hai đầu thiết kế dạng mặt bích tiêu chuẩn nhằm tăng độ chắc chắn khi kết nối vào đường ống lớn.

• Bi van (Ball): Dạng hình cầu có đục lỗ xuyên tâm, chế tạo từ Inox 304 hoặc Inox 316. Bi van đóng vai trò là đĩa van ngăn chặn hoặc cho dòng chảy đi qua.

• Trục van (Stem): Bộ phận truyền động lực xoay từ bộ điện xuống bi van, làm từ hợp kim cứng chống gỉ.

• Gioăng làm kín (Seat): Vật liệu PTFE (Teflon) bao bọc quanh bi van để đảm bảo độ kín khít, ngăn chặn lưu chất rò rỉ sang khoang chứa.

b. Phần bộ điều khiển điện tuyến tính (Electric Actuator)

• Vỏ bộ điện: Chế tạo bằng hợp kim nhôm đúc áp lực cao, sơn tĩnh điện bảo vệ, đạt tiêu chuẩn kháng nước và bụi bẩn công nghiệp khắt khe.

• Động cơ (Motor): Sử dụng nguồn điện 220V AC hoặc 24V DC tạo ra momen xoắn lớn để xoay trục van.

• Mạch điều khiển tuyến tính (Modulating Control Board): Đầu não trung tâm nhận tín hiệu analog 4-20mA hoặc 0-10V từ tủ PLC, so sánh vị trí hiện tại và điều khiển motor chạy đến góc mở mong muốn. Đồng thời, mạch cũng xuất ra tín hiệu phản hồi (Feedback) 4-20mA ngược lại về tủ trung tâm để giám sát trạng thái từ xa.

3. Thông số kỹ thuật chi tiết của van bi gang mặt bích điện tuyến tính 4-20mA

Để thuận tiện cho việc lựa chọn model lắp đặt chính xác cho hệ thống, dưới đây là bảng thông số kỹ thuật chi tiết được tổng hợp chuẩn xác:

4. Nguyên lý hoạt động của sản phẩm

Van bi gang mặt bích điện tuyến tính 4-20mA hoạt động dựa trên nguyên lý chuyển đổi tín hiệu điện dòng thành chuyển động cơ học xoay góc.

Khi hệ thống vận hành, tủ điều khiển trung tâm (PLC hoặc biến tần) sẽ gửi một dòng điện có giá trị nằm trong khoảng từ 4-20mA đến bo mạch thông minh của bộ điện. Bo mạch này sẽ phân tích giá trị dòng điện nhận được để quy đổi tương ứng thành góc mở của van. Cụ thể quy ước chuẩn công nghiệp như sau:

• Tại mức 4mA: Van đóng hoàn toàn (0º).

• At mức 12mA: Van mở một nửa (45º), tương đương 50% lưu lượng.

• Tại mức 20mA: Van mở hoàn toàn (90º), lưu lượng đạt mức 100%.

Khi động cơ quay làm xoay trục van, hệ thống biến trở hoặc cảm biến vị trí (Potentiometer) bên trong bộ điện liên tục cập nhật và gửi tín hiệu phản hồi ngược lại về tủ điều khiển. Khi van đạt đúng vị trí tương ứng với dòng điện lệnh, mạch điện tự động ngắt nguồn cấp cho motor, giữ van cố định tại vị trí đó ổn định.

5. Ứng dụng thực tế của van bi gang mặt bích điện tuyến tính 4-20mA

Nhờ khả năng điều tiết lưu lượng đỉnh cao cùng kết cấu thân gang chịu áp lực bền bỉ, thiết bị này được ứng dụng rộng rãi trong nhiều hệ thống tự động hóa công nghiệp:

• Hệ thống xử lý nước và cấp thoát nước: Điều tiết lưu lượng nước sạch, kiểm soát lưu lượng nước thải trong các nhà máy xử lý tập trung.

• Hệ thống HVAC và điều hòa không khí trung tâm: Điều chỉnh lưu lượng nước nóng hoặc nước lạnh chiller cấp cho các tòa nhà, trung tâm thương mại nhằm khống chế nhiệt độ phòng ổn định.

• Nhà máy sản xuất hóa chất, dệt nhuộm: Kiểm soát tỷ lệ lưu chất, dung môi hòa trộn theo công thức cài đặt sẵn trên hệ thống tự động hóa.

• Ngành công nghiệp thực phẩm và nước giải khát: Ứng dụng trong các đường ống dẫn nước gia nhiệt, hệ thống làm sạch CIP, điều tiết lưu lượng chất lỏng thành phẩm.

• Nhà máy giấy, bột giấy và chế biến gỗ: Giám sát dòng lưu chất có độ sệt cao hoặc hơi nóng phục vụ sản xuất.

6. Phân loại và hướng dẫn chọn sản phẩm phù hợp

Để lựa chọn được dòng van bi gang điều khiển điện tuyến tính phù hợp nhất, tối ưu chi phí và tránh lãng phí, quý khách hàng cần phân loại và lưu ý các tiêu chí sau:

a. Phân loại theo xuất xứ và thương hiệu

• Dòng van Hàn Quốc (Kosaplus, Alohan): Chất lượng phân khúc cao cấp, độ bền motor vượt trội, bo mạch tuyến tính xử lý nhạy bén, tuổi thọ vận hành trên 5 năm.

• Dòng van Đài Loan (Haitima, Geko): Phân khúc tầm trung, chi phí đầu tư hợp lý, hoạt động ổn định, phổ biến và dễ thay thế linh kiện.

b. Hướng dẫn chọn van chuẩn kỹ thuật

• Chọn theo kích cỡ và tiêu chuẩn mặt bích: Cần đo chính xác khoảng cách lỗ tâm bu-lông trên đường ống hiện tại để lựa chọn tiêu chuẩn bích trùng khớp (JIS 10K, BS PN16,...).

• Chọn theo môi chất và nhiệt độ: Môi chất thông thường dùng thân gang gioăng PTFE chịu nhiệt dưới 180°C. Nếu môi chất chứa hóa chất ăn mòn mạnh, cần cân nhắc chuyển sang dòng van thân Inox.

• Chọn lực xoắn của bộ điện (Torque): Kích cỡ van bi gang càng lớn thì lực ma sát giữa bi và gioăng càng cao. Do đó cần chọn bộ điện có lực xoắn (Nm) dư tải từ 20-30% để van hoạt động mượt mà, không bị kẹt.

7. Hướng dẫn lắp đặt và bảo dưỡng định kỳ

Việc lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ sẽ giúp van bi gang mặt bích điện tuyến tính 4-20mA kéo dài tuổi thọ đáng kể và tránh hỏng hóc vặt.

Hướng dẫn lắp đặt:

• Bước 1: Vệ sinh sạch sẽ bên trong đường ống, loại bỏ hoàn toàn xỉ hàn, cát bụi để tránh làm xước quả bi và rách gioăng cao su khi van đóng mở.

• Bước 2: Đặt gioăng đệm làm kín bằng cao su hoặc PTFE giữa mặt bích của đường ống và mặt bích của van bi để đảm bảo độ kín tuyệt đối.

• Bước 3: Xỏ các bu-lông và siết lực đều tay theo hình ngôi sao (siết đối xứng) để mặt bích ép đều, tránh hiện tượng lệch tâm gây nứt tai bích gang.

• Bước 4: Đấu nối dây nguồn điện (220V/24V) và dây tín hiệu điều khiển dòng 4-20mA vào bo mạch theo đúng sơ đồ mạch điện được in bên trong nắp bộ điện.

Hướng dẫn bảo dưỡng:

• Định kỳ từ 6 – 12 tháng, cần kiểm tra độ khít của các mối nối bích, siết lại bu-lông nếu có hiện tượng rung lắc.

• Mở nắp bộ điều khiển điện để kiểm tra xem có hơi ẩm lọt vào hay không, nếu có phải sấy khô và thay thế gioăng cao su nắp bộ điện.

• Tra thêm mỡ chịu nhiệt vào các bánh răng truyền động cơ học bên trong bộ điện để giảm ma sát, giúp động cơ chạy êm ái hơn.
