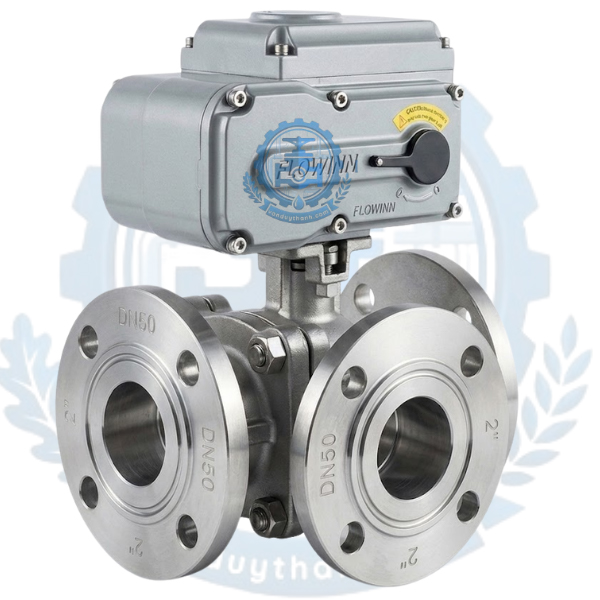

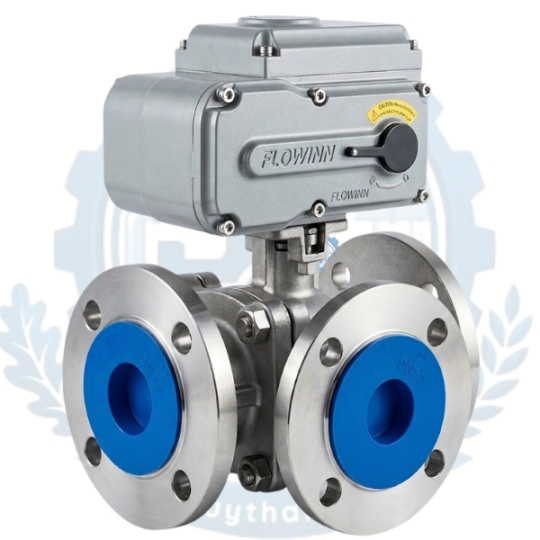

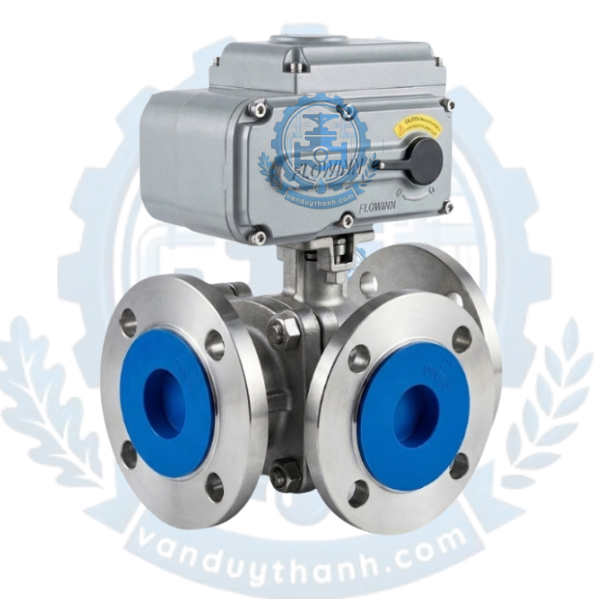

Van Bi 3 Ngã Mặt Bích Inox 304 Điều Khiển Điện

Tổng quan sản phẩm Van bi 3 ngã mặt bích Inox 304 điều khiển điện

Trong các hệ thống tự động hóa công nghiệp phức tạp, nhu cầu điều phối, đổi hướng hoặc trộn dòng lưu chất giữa các tuyến ống luôn đòi hỏi thiết bị kiểm soát có tính chính xác và độ tin cậy tuyệt đối. Van bi 3 ngã mặt bích Inox 304 điều khiển điện (dải kích cỡ từ DN50 đến DN200) là giải pháp kỹ thuật tối ưu hàng đầu hiện nay. Sản phẩm là sự kết hợp giữa cụm van bi 3 ngã Inox 304 (CF8) / Inox 316 (CF8M) chịu lực, chịu ăn mòn và mô-tơ điện truyền động (Electric Actuator) thông minh từ các thương hiệu danh tiếng như Kosaplus, Haitima, Alohan, Geko.

Khác biệt hoàn toàn so với dòng van bi 2 ngã chỉ thực hiện nhiệm vụ ngắt hoặc mở dòng chảy, van bi 3 ngã điều khiển điện sở hữu thiết kế cổng bi dạng chữ L (L-Port) hoặc chữ T (T-Port). Nhờ đó, van cho phép hệ thống phân chia một nguồn chảy thành hai hướng riêng biệt, hợp nhất hai dòng lưu chất thành một, hoặc luân chuyển dòng chảy qua lại giữa các tuyến ống chỉ với một thiết bị duy nhất. Van Duy Thành là đơn vị phân phối chính hãng dòng van bi 3 ngã mặt bích Inox 304 điều khiển điện, đầy đủ chứng thư CO/CQ, cam kết đáp ứng khắt khe nhất các tiêu chuẩn kỹ thuật trong ngành hóa chất, thực phẩm, dệt nhuộm và xử lý nước.

1. Ưu điểm nổi bật của van bi 3 ngã mặt bích Inox 304 điều khiển điện

Van bi 3 ngã điều khiển điện mặt bích sở hữu nhiều tính năng vượt trội, mang lại hiệu quả vận hành và kinh tế tối đa cho công trình:

• Tối ưu hóa thiết bị và không gian lắp đặt: Thay vì phải sử dụng 2 - 3 van bi thông thường kết hợp các mối nối T rườm rà, một chiếc van bi 3 ngã Inox 304 giúp rút gọn toàn bộ sơ đồ đường ống, tiết kiệm chi phí đầu tư thiết bị và không gian thi công.

• Chất liệu Inox 304 / Inox 316 chống ăn mòn vượt trội: Thân van làm từ Inox 304 (CF8) hoặc Inox 316 (CF8M) đúc nguyên khối chịu được môi trường chứa axit nhẹ, kiềm, nước biển, hóa chất dệt nhuộm cũng như đáp ứng chuẩn vệ sinh khắt khe trong ngành dược phẩm và thực phẩm.

• Chịu áp lực và nhiệt độ cực cao: Nhờ gioăng đệm làm kín PTFE hoặc PPL chuyên dụng, van hoạt động bền bỉ ở nhiệt độ từ -10°C đến 200°C và chịu được áp lực cao lên tới PN16, PN25, PN40, PN64.

• Khả năng điều khiển linh hoạt và chính xác:

  • Dạng On/Off: Đóng mở hoàn toàn góc 90° để đổi hướng dòng chảy tức thì.

  • Dạng Tuyến tính (Modulating 4-20mA/0-10V): Cho phép điều chỉnh bi van xoay theo góc độ mong muốn, hỗ trợ pha trộn lưu chất chính xác theo tỷ lệ cài đặt sẵn.

• Bộ điều khiển điện tiêu chuẩn IP67/IP68 bền bỉ: Động cơ truyền động trang bị vỏ hợp kim nhôm sơn phủ epoxy chống nước, chống bụi tuyệt đối, tích hợp bộ cơ tay quay (Manual Override) giúp vận hành thủ công dễ dàng khi mất điện.

2. Cấu tạo chi tiết của van bi 3 ngã mặt bích Inox 304 điều khiển điện

Sản phẩm được lắp ghép hoàn chỉnh từ 2 cụm bộ phận chính thông qua mặt chuẩn kết nối ISO 5211:

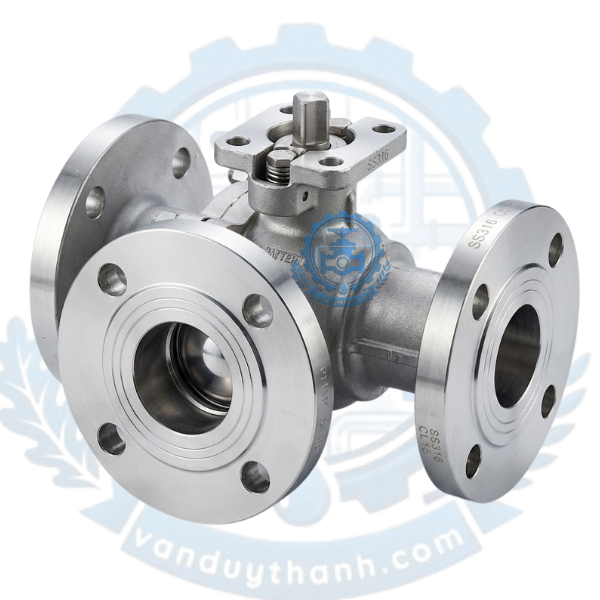

2.1. Cụm thân van bi 3 ngã mặt bích (3-Way Ball Valve Body)

• Thân van (Body): Đúc bằng Inox 304 (CF8) hoặc Inox 316 (CF8M) với 3 cửa kết nối mặt bích chắc chắn đạt tiêu chuẩn JIS 10K/20K, DIN PN16, ANSI Class 150.

• Quả bi (Ball): Chế tạo từ Inox đánh bóng mặt gương, đục lỗ định hướng dạng L-Port (2 mặt đục lỗ 90°) hoặc T-Port (3 mặt đục lỗ thông nhau).

• Gioăng làm kín (Seat & Seal): Chất liệu PTFE (Teflon) hoặc PPL (Polyphenylene) chống ma sát, chịu được sự mài mòn hóa chất và nhiệt độ cao, đảm bảo van kín khít tuyệt đối 100%.

• Trục van (Stem): Làm bằng Inox cường độ cao, chuyển giao lực xoay từ mô-tơ xuống bi van.

2.2. Bộ truyền động điện (Electric Actuator)

• Thương hiệu uy tín: Nhập khẩu chính hãng từ các hãng nổi tiếng như Kosaplus (Hàn Quốc), Haitima (Đài Loan), Geko (Đài Loan), Alohan (Hàn Quốc).

• Vỏ bộ điện: Hợp kim nhôm nguyên khối đạt chuẩn kháng nước IP67, IP68.

• Bảng mạch & Động cơ: Động cơ dây đồng công suất lớn, tích hợp công tắc hành trình ngắt điện tự động khi kết thúc hành trình, bảo vệ mô-tơ không bị om điện cháy nổ.

• Tín hiệu điều khiển: Hỗ trợ nguồn điện đa dạng AC 220V, DC 24V, 380V và các cổng nhận tín hiệu điều khiển 4-20mA / 0-10V.

3. Thông số kỹ thuật chi tiết của van bi 3 ngã mặt bích Inox 304 điều khiển điện

3.1. Bảng thông số kỹ thuật tổng hợp

4. Nguyên lý hoạt động và Phân loại dạng bi L-Port & T-Port

Hoạt động của van bi 3 ngã điều khiển điện phụ thuộc vào thiết kế lỗ thông của quả bi bên trong thân van:

4.1. Dạng bi L-Port (Chuyên dùng để đổi hướng dòng chảy)

Quả bi được đục 2 lỗ vuông góc 90°.

• Trạng thái 1: Cửa 1 thông với Cửa 2 (Cửa 3 bị đóng hoàn toàn).

• Trạng thái 2: Khi mô-tơ xoay bi van góc 90°, Cửa 1 đóng lại, Cửa 2 chuyển sang thông với Cửa 3.

• Ứng dụng: Thích hợp cho các hệ thống cần luân chuyển dòng lưu chất từ nguồn chính sang 2 đường ống nhánh riêng biệt.

4.2. Dạng bi T-Port (Chuyên dùng để trộn hoặc phân luồng đa năng)

Quả bi được đục 3 lỗ hình chữ T thông nhau.

• Chức năng trộn (Mixing): Lưu chất từ Cửa 1 và Cửa 3 đi vào cùng lúc và hòa trộn đi ra ở Cửa 2.

• Chức năng phân chia (Diverting): Dòng chảy đi vào Cửa 2 và chia đều ra cả Cửa 1 lẫn Cửa 3.

• Chức năng đổi hướng: Khi xoay góc thích hợp, van vẫn có thể đóng 1 cửa và cho thông 2 cửa còn lại tương tự dạng L-Port.

5. Ứng dụng thực tế của van bi 3 ngã mặt bích Inox 304 điều khiển điện

Nhờ khả năng điều phối linh hoạt cùng chất liệu Inox 304 / Inox 316 chống ăn mòn tuyệt đối, sản phẩm xuất hiện phổ biến trong nhiều công trình và nhà máy hiện đại:

• Nhà máy sản xuất hóa chất & Dệt nhuộm: Điều tiết phân phối các dòng dung dịch axit, kiềm, dung môi và hóa chất tẩy nhuộm giữa các bể chứa.

• Ngành Thực phẩm, Đồ uống & Dược phẩm: Phân luồng nước tinh khiết, sữa, nước giải khát, siro trong các dây chuyền chiết rót tự động.

• Hệ thống sấy, Lò hơi & Hơi nước (Steam): Luân chuyển đường ống dẫn hơi nóng, dầu truyền nhiệt nhờ khả năng chịu nhiệt của gioăng PTFE/PPL lên đến 200°C.

• Hệ thống PCCC & Xử lý nước thải: Phân chia nguồn nước cấp khẩn cấp, điều tiết dòng xả bẩn trong nhà máy xử lý nước thải tập trung.

• Ngành Xăng dầu & Khí nén: Kiểm soát chuyển hướng khí nén, dầu nhờn trong các ga công nghiệp.

6. Phân loại và Hướng dẫn chọn sản phẩm phù hợp

Để lựa chọn đúng dòng van bi 3 ngã mặt bích Inox 304 điều khiển điện đáp ứng chính xác nhu cầu vận hành, quý khách cần lưu ý các tiêu chí phân loại sau:

6.1. Phân loại theo thương hiệu bộ điều khiển điện

• Thương hiệu Hàn Quốc (Kosaplus, Alohan): Chất lượng cao cấp, vận hành siêu bền, hoạt động êm ái, đáp ứng tiêu chuẩn khắt khe của các nhà máy FDI.

• Thương hiệu Đài Loan (Haitima, Geko): Phổ biến hàng đầu thị trường, chi phí hợp lý, mô-men xoắn mạnh mẽ, phụ kiện thay thế sẵn có.

6.2. Phân loại theo chức năng điều khiển

• Dạng On/Off: Dùng cho tác vụ chỉ cần chuyển hướng dòng chảy cố định.

• Dạng Tuyến tính (Modulating): Dùng khi hệ thống cần kết nối với bộ cảm biến nhiệt độ/áp suất để điều khiển tỷ lệ hòa trộn dòng chảy thông qua tín hiệu 4-20mA.

6.3. Kinh nghiệm chọn kích cỡ và tiêu chuẩn mặt bích

• Chọn đúng tiêu chuẩn kết nối: Kiểm tra xem mặt bích đường ống hiện hữu là JIS 10K (Nhật/Hàn), DIN PN16 (Châu Âu) hay ANSI Class 150 (Mỹ) để chọn van có tiêu chuẩn tương thích tuyệt đối.

• Định hình dạng bi van: Xác định rõ nhu cầu hệ thống là đổi hướng (chọn L-Port) hay pha trộn (chọn T-Port) trước khi đặt hàng.

7. Hướng dẫn lắp đặt và bảo dưỡng van bi 3 ngã mặt bích điều khiển điện

7.1. Các bước lắp đặt chuẩn kỹ thuật

1. Làm sạch đường ống: Súc rửa cặn bẩn, xỉ hàn tại 3 đầu nối mặt bích của hệ thống trước khi gá van vào.

2. Lắp đặt gioăng đệm: Sử dụng gioăng đệm mặt bích (RF Gasket) phù hợp với môi chất, tiến hành xỏ bu-lông và siết đều tay theo sơ đồ đối xứng để tránh làm lệch mép van.

3. Đấu nối nguồn điện: Mở nắp bộ điện, đấu nối dây điện theo đúng sơ đồ chỉ dẫn (Wiring Diagram) dán bên trong nắp. Siết chặt ốc siết cổ cáp (Cable Gland) để ngăn nước và hơi ẩm xâm nhập vào bo mạch.

4. Chạy thử chu kỳ: Dùng cơ chế tay quay kiểm tra độ trơn tru của van trước, sau đó cấp điện vận hành thử hành trình On/Off để kiểm tra tín hiệu công tắc hành trình.

7.2. Quy trình bảo dưỡng định kỳ

• Kiểm tra bộ điện: Định kỳ 6 tháng/lần kiểm tra độ kín của gioăng cao su nắp bộ điện và tình trạng đấu nối dây nguồn.

• Bảo dưỡng cụm van bi: Tiến hành kiểm tra độ kín của gioăng làm kín PTFE/PPL sau 12 - 24 tháng sử dụng để chủ động thay thế nếu có dấu hiệu hao mòn.

Van Duy Thành chuyên cung cấp Van bi 3 ngã mặt bích Inox 304 điều khiển điện chính hãng

Van Duy Thành là đơn vị uy tín tại TP.HCM chuyên nhập khẩu và phân phối trực tiếp dòng van bi 3 ngã mặt bích Inox 304 điều khiển điện chính hãng từ DN50 đến DN200. Đến với Duy Thành, quý khách hàng hoàn toàn yên tâm bởi:

• Sản phẩm nhập khẩu chính hãng 100%: Đầy đủ chứng từ CO, CQ, đạt tiêu chuẩn chất lượng quốc tế từ các hãng Kosaplus, Haitima, Alohan, Geko.

• Hàng sẵn kho số lượng lớn: Đầy đủ dải kích cỡ DN50, DN65, DN80, DN100, DN125, DN150, DN200 với đa dạng dạng bi L-Port, T-Port.

• Giá thành tối ưu nhất: Phân phối trực tiếp không qua trung gian, chiết khấu cực cao cho các đại lý, nhà thầu và dự án công trình.

• Chế độ bảo hành vượt trội: Bảo hành chính hãng từ 12 - 18 tháng, hỗ trợ tư vấn đấu nối kỹ thuật tận tâm 24/7.

Thông tin liên hệ mua hàng

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

• Địa chỉ: 75/10 đường Xuân Thới Thượng 9, Ấp XTT4 xã Bà Điểm, Tp HCM

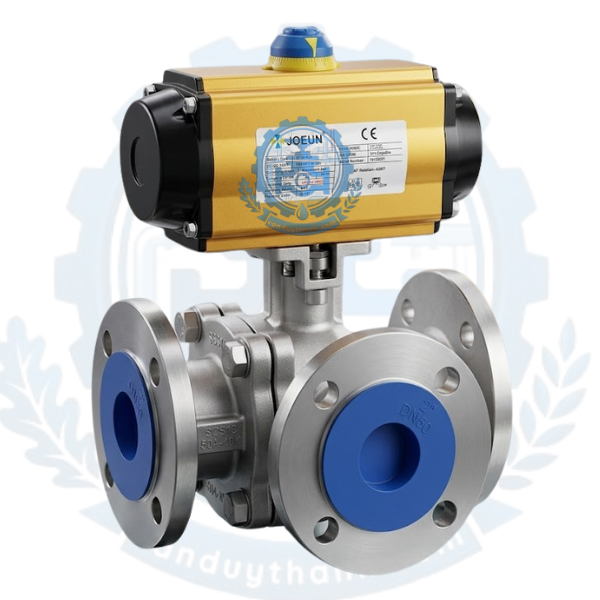

► XEM THÊM: Van Bi 3 Ngã Mặt Bích Inox Khí Nén
