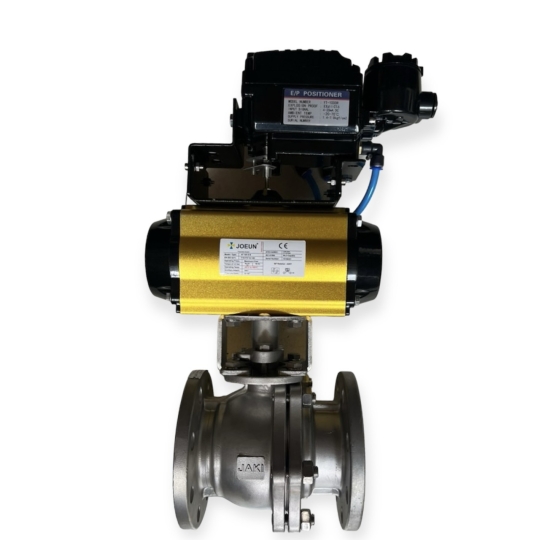

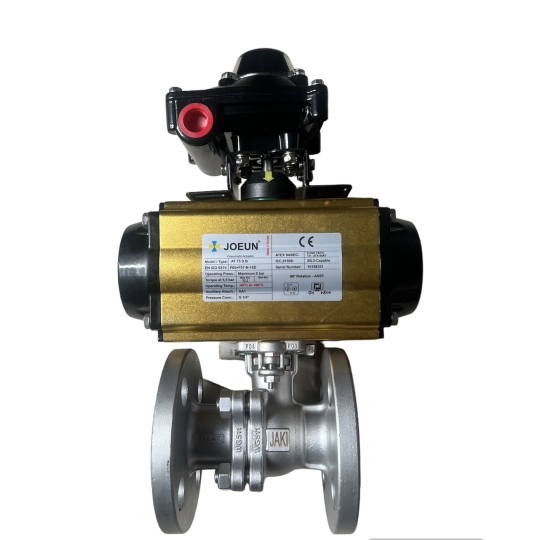

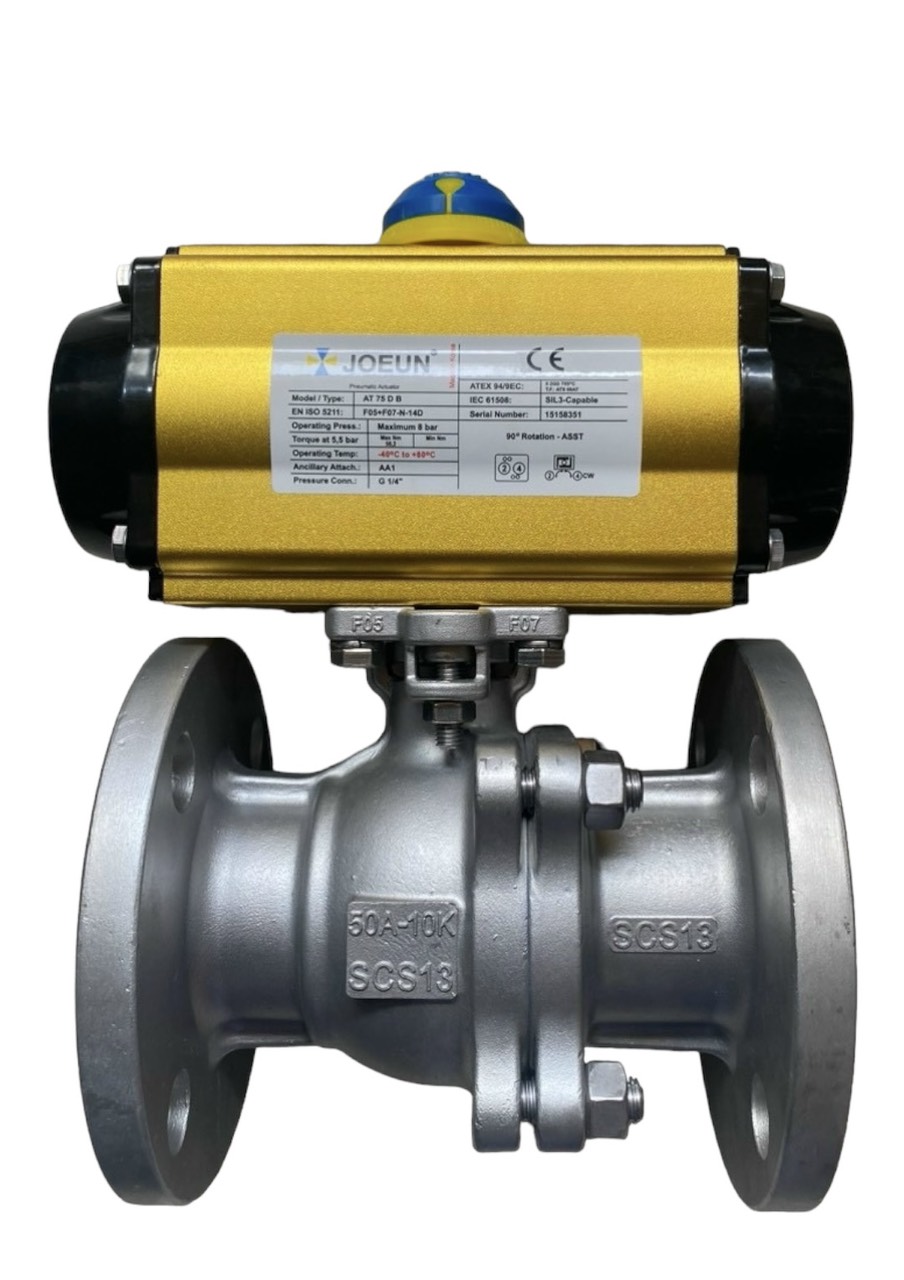

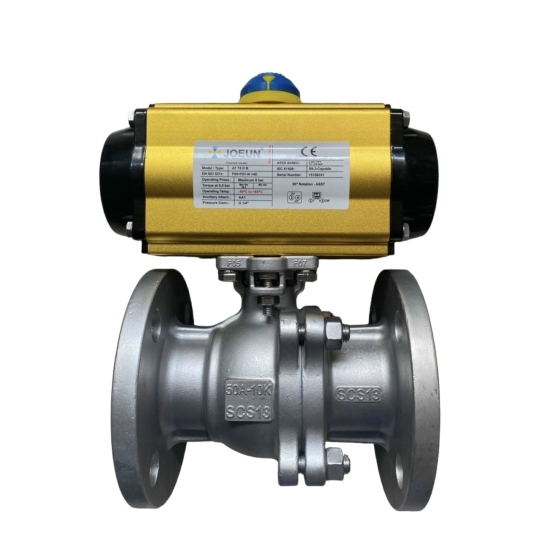

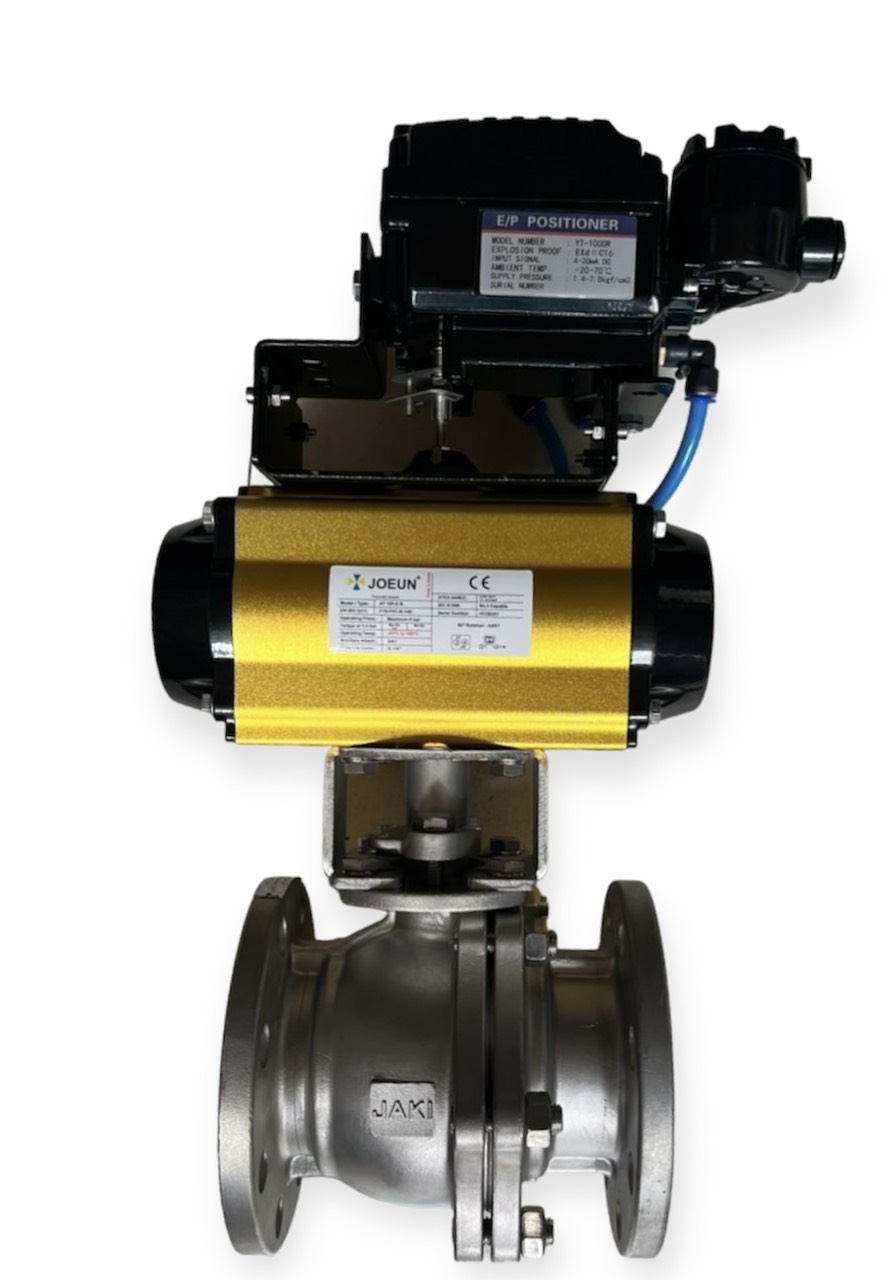

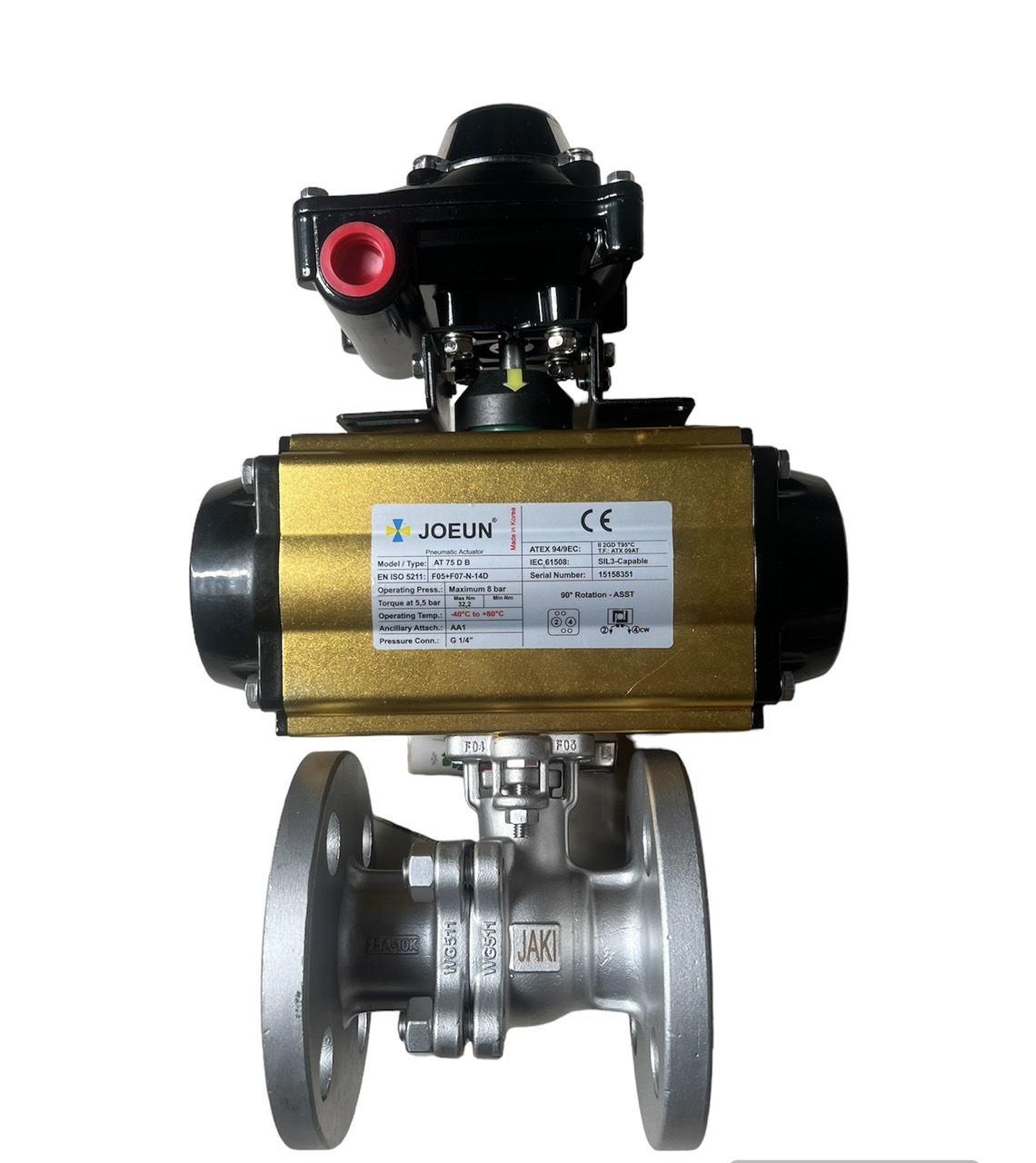

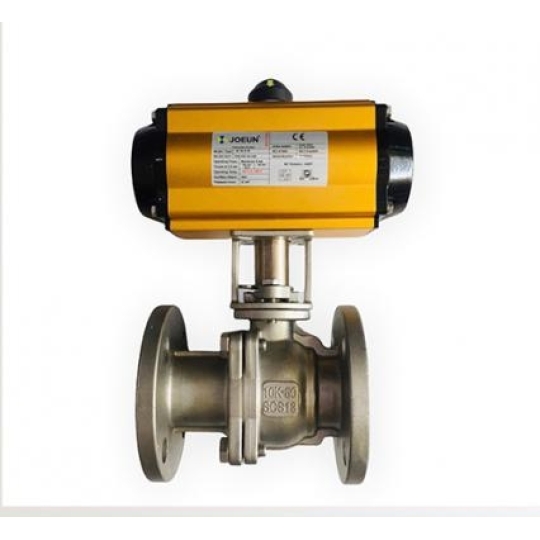

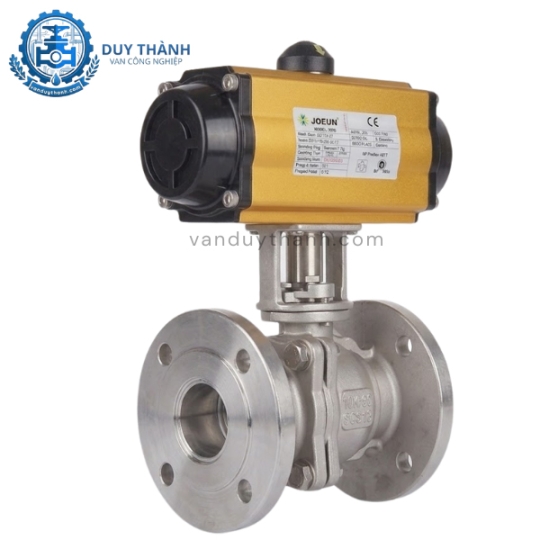

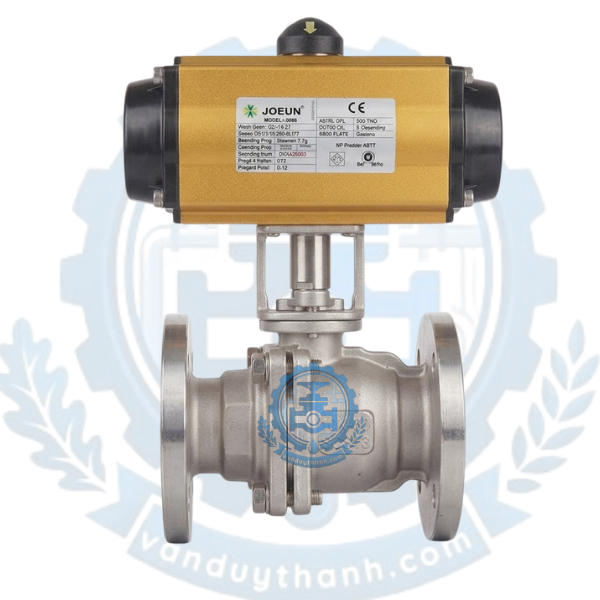

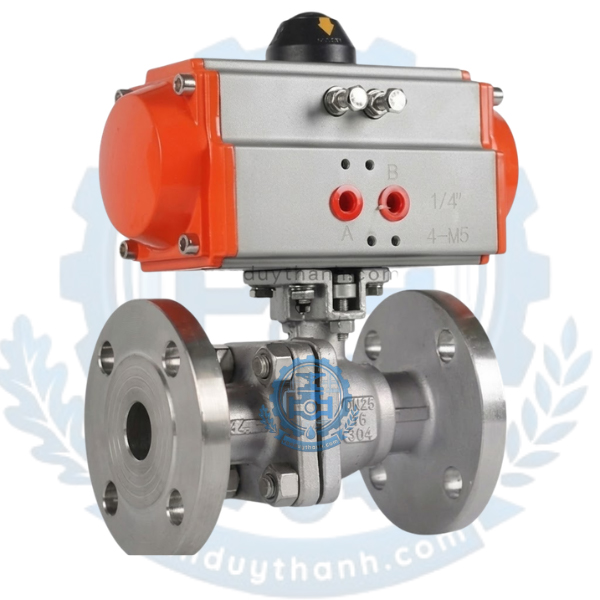

Van Bi 2PC Inox 304 Nối Bích Khí Nén
Van bi 2PC inox 304 nối bích khí nén là dòng van công nghiệp tự động cao cấp, kết hợp giữa thân van inox 304 bền bỉ và bộ truyền động khí nén Haitima (Đài Loan) mạnh mẽ. Sản phẩm sở hữu thiết kế thân 2 mảnh (2-Piece) chắc chắn, kết nối mặt bích đa tiêu chuẩn như JIS, BS, DIN, ANSI, giúp lắp đặt linh hoạt trên nhiều hệ thống đường ống. Tính năng nổi bật bao gồm khả năng chịu nhiệt độ từ -20°C đến 200°C và áp suất làm việc lên đến PN16. Bộ điều khiển đạt chuẩn chống nước IP67, hỗ trợ cả hai chế độ đóng mở nhanh ON/OFF hoặc điều tiết lưu lượng tuyến tính chính xác. Với đệm làm kín PTFE nguyên chất, van đảm bảo độ kín tuyệt đối, chống ăn mòn hiệu quả trong môi trường nước sạch, hóa chất, dầu và khí gas.
Van bi 2PC inox 304 nối bích điều khiển khí nén là một trong những thiết bị quan trọng nhất trong các hệ thống tự động hóa dòng chảy. Sản phẩm hội tụ những tính năng kỹ thuật vượt trội:
Vật liệu Inox 304 tinh khiết: Thân van được đúc từ inox 304 chất lượng cao, mang lại khả năng chống oxy hóa vượt trội, bề mặt sáng bóng và không bị rỉ sét ngay cả khi hoạt động trong môi trường độ ẩm cao hoặc tiếp xúc với hóa chất nhẹ.
Thiết kế 2 mảnh (2-Piece Design): Cấu trúc thân van gồm hai phần được liên kết bằng bu lông, giúp việc tháo rời để thay thế gioăng hoặc vệ sinh quả bi bên trong trở nên đơn giản hơn so với dòng van đúc nguyên khối, đồng thời vẫn đảm bảo độ chịu lực cực tốt.
Vận hành tự động linh hoạt: Thay vì thao tác tay gạt mất thời gian, bộ truyền động khí nén cho phép đóng mở van chỉ trong vài giây. Khách hàng có thể lựa chọn kiểu tác động đơn (tự đóng khi mất khí) hoặc tác động kép tùy theo yêu cầu an toàn của hệ thống.
Khả năng điều tiết chính xác: Không chỉ dừng lại ở việc đóng hoặc mở hoàn toàn, khi lắp thêm bộ định vị (Positioner), van có khả năng điều tiết lưu lượng theo góc mở mong muốn thông qua tín hiệu 4-20mA.
Sự xuất hiện của dòng van này trong các nhà máy mang lại những tác dụng thiết thực về kinh tế và kỹ thuật:
Tối ưu hóa quy trình sản xuất: Việc kết nối van với hệ thống điều khiển trung tâm giúp đồng bộ hóa các công đoạn, giảm thiểu sai sót do con người và tăng năng suất vận hành.
Bảo vệ hệ thống đường ống: Với khả năng đóng mở nhanh nhưng êm ái, van giúp hạn chế hiện tượng búa nước (water hammer), bảo vệ các thiết bị đo lường và máy bơm phía sau.
Đảm bảo an toàn tuyệt đối: Trong các môi trường độc hại hoặc nguy hiểm (như dẫn gas, hóa chất ăn mòn), việc sử dụng van điều khiển khí nén giúp công nhân không phải tiếp xúc trực tiếp với vị trí vận hành, giảm thiểu rủi ro tai nạn lao động.
Độ kín khít tuyệt đối: Nhờ đệm làm kín PTFE, van ngăn chặn hoàn toàn sự rò rỉ lưu chất, tránh gây lãng phí tài nguyên và ô nhiễm môi trường làm việc.
Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm được phân phối bởi Van Duy Thành:
| Thông số | Chi tiết kỹ thuật |
| Vật liệu thân van | Inox 304 (SUS304 / CF8) |
| Kích cỡ | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200 |
| Đệm làm kín | PTFE (Teflon) chịu nhiệt |
| Áp lực làm việc | PN10, PN16, 5K, 10K, ANSI 150 |
| Nhiệt độ làm việc | -20°C ~ 200°C |
| Áp lực khí nén điều khiển | 3 bar – 8 bar |
| Kiểu tác động | Tác động đơn (Spring Return) hoặc Tác động kép (Double Acting) |
| Chế độ đóng mở | ON/OFF hoặc Tuyến tính (4-20mA) |
| Tiêu chuẩn mặt bích | JIS 10K, BS PN16, DIN PN16, ANSI 150 |
| Tiêu chuẩn chống nước | IP67 |
| Hãng sản xuất | Haitima – Đài Loan |
| Môi trường sử dụng | Nước, dầu, khí nén, gas, hóa chất nhẹ |
Van Bi 2PC Inox 304 Nối Bích Khí Nén là sự hợp nhất hoàn hảo giữa hai bộ phận chính: Thân van cơ và Bộ truyền động khí nén.
Thân van: Gồm 2 mảnh ghép lại, chứa quả bi bên trong. Mặt bích hai đầu được đúc liền khối theo tiêu chuẩn.
Quả bi (Ball): Làm bằng inox 304 được gia công bóng gương, có lỗ xuyên tâm. Khi xoay, lỗ này sẽ cho phép hoặc chặn dòng chảy.
Trục van (Stem): Kết nối bi với bộ khí nén, được thiết kế chống thổi bay dưới áp suất lớn.
Gioăng làm kín (Seat): Chế tạo từ PTFE có hệ số ma sát thấp, giúp bi xoay nhẹ nhàng và không bị rò rỉ.
Vỏ bộ khí: Làm từ hợp kim nhôm cao cấp, bên ngoài phủ lớp sơn tĩnh điện hoặc sơn Epoxy chống ăn mòn.
Piston & Bánh răng: Chuyển đổi áp lực khí nén thành chuyển động quay 90 độ.
Hệ thống lò xo: (Dành riêng cho loại tác động đơn) giúp van tự động trả về vị trí đóng/mở mặc định khi mất khí.
Van vận hành dựa trên năng lượng áp suất của nguồn khí nén:
Chu trình mở: Khi khí nén được cấp vào buồng chứa của actuator, áp lực khí đẩy piston di chuyển ra xa nhau. Thông qua trục bánh răng, chuyển động tịnh tiến của piston được chuyển hóa thành chuyển động quay 90 độ của trục van. Lúc này, lỗ xuyên tâm của quả bi nằm trùng với hướng dòng chảy, van ở trạng thái mở hoàn toàn.
Chu trình đóng: Đối với loại tác động kép, khí nén sẽ được cấp vào cổng ngược lại để đẩy piston về vị trí ban đầu. Đối với loại tác động đơn, khi ngắt nguồn khí, lực đàn hồi từ lò xo sẽ tự động đẩy piston và trục xoay ngược lại 90 độ, quả bi nằm vuông góc với hướng dòng chảy, van đóng hoàn toàn.
Tín hiệu điều khiển: Van thường được lắp kèm van điện từ (Solenoid Valve) để đóng mở bằng điện 24V hoặc 220V, phối hợp cùng công tắc hành trình để báo trạng thái về tủ điện.
Nhờ sự bền bỉ của inox 304 và khả năng chịu nhiệt cao, sản phẩm được ứng dụng rộng rãi trong:
Ngành xử lý nước: Hệ thống cấp nước sạch, xử lý nước thải công nghiệp chứa tạp chất hoặc hóa chất nhẹ.
Ngành thực phẩm và đồ uống: Sử dụng dẫn nước giải khát, rượu bia, dầu ăn... do inox 304 đảm bảo tiêu chuẩn vệ sinh an toàn.
Ngành hơi nóng và khí nén: Hoạt động ổn định trong các hệ thống lò hơi, máy nén khí, nơi có nhiệt độ và áp suất thay đổi liên tục.
Ngành dầu khí và hóa chất: Dẫn các loại dầu máy, gas, dung dịch hóa chất không gây phản ứng mạnh với inox 304.
Để van hoạt động bền bỉ, quy trình lắp đặt cần được thực hiện đúng kỹ thuật:
Vệ sinh đường ống: Trước khi lắp, cần đảm bảo bên trong ống sạch sẽ, không còn xỉ hàn hay sỏi đá để tránh làm trầy xước quả bi và gioăng PTFE.
Kiểm tra tiêu chuẩn mặt bích: Đảm bảo mặt bích trên đường ống trùng khớp với tiêu chuẩn của van (JIS, BS hoặc DIN). Sử dụng gioăng đệm (Gasket) phù hợp giữa hai mặt bích để tăng độ kín.
Siết bu lông: Siết các bu lông mặt bích theo hình đối xứng (hình ngôi sao) để lực ép được trải đều, tránh hiện tượng vênh mặt bích gây rò rỉ.
Kết nối nguồn khí: Sử dụng dây dẫn khí nén phù hợp (thường là phi 8 hoặc phi 10). Phải lắp thêm bộ lọc khí để đảm bảo nguồn khí sạch, khô, không chứa dầu bẩn làm hỏng piston của bộ actuator.
Kiểm tra vận hành: Sau khi lắp đặt, tiến hành chạy thử không tải (đóng mở vài lần) trước khi cho lưu chất chạy qua để đảm bảo van hoạt động trơn tru.
Trên thị trường thiết bị công nghiệp, Van Duy Thành đã khẳng định được uy tín là nhà cung cấp giải pháp van điều khiển tự động hàng đầu. Chúng tôi tự hào mang đến dòng van bi 2PC inox 304 khí nén thương hiệu Haitima chính hãng với những giá trị vượt trội:
Chất lượng đảm bảo: Mọi sản phẩm đều đạt các tiêu chuẩn quốc tế, đầy đủ giấy tờ chứng chỉ CO (Xuất xứ), CQ (Chất lượng).
Giá cả cạnh tranh: Với lợi thế là đối tác trực tiếp, Van Duy Thành cam kết mức giá tối ưu nhất cho khách hàng lẻ và các nhà thầu dự án.
Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các kích cỡ từ DN15 đến DN200, sẵn sàng giao hàng nhanh chóng trên toàn quốc.
Dịch vụ hậu mãi chuyên nghiệp: Chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, cùng đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng tư vấn và hỗ trợ khách hàng 24/7.
Hãy liên hệ ngay với Van Duy Thành để nhận báo giá chi tiết và giải pháp tối ưu nhất cho hệ thống của bạn!
