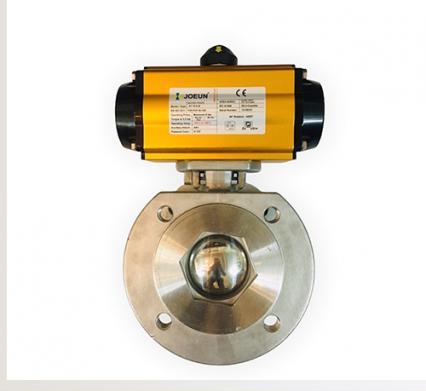

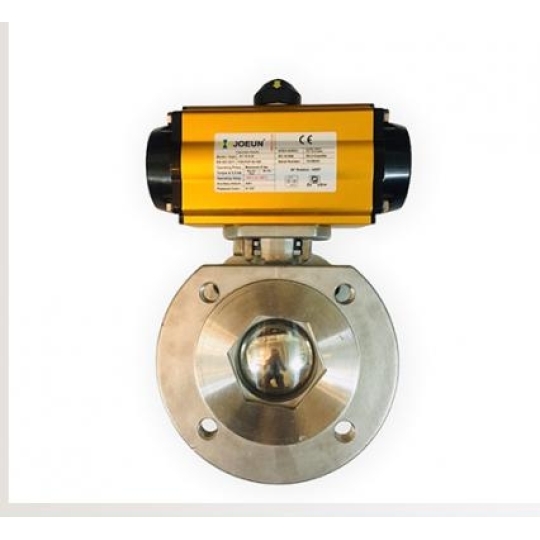

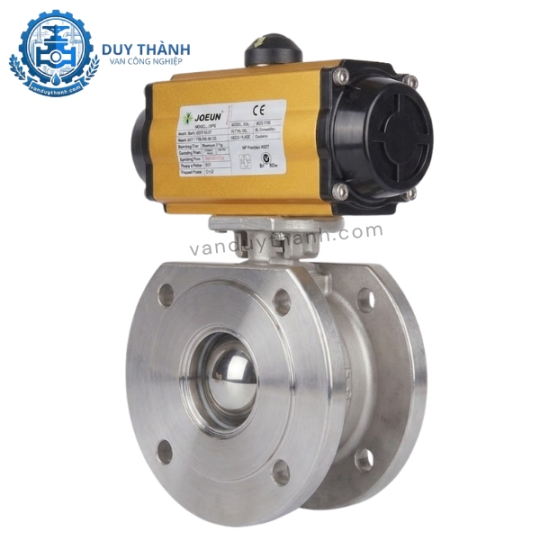

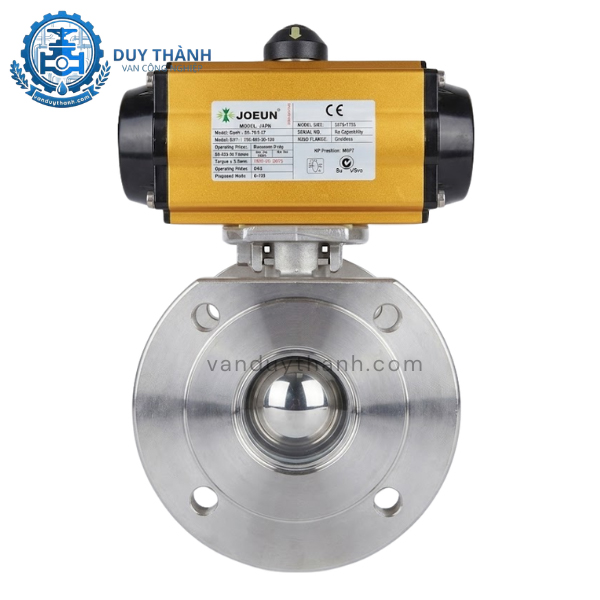

Van Bi 1PC Inox 304 Nối Bích Khí Nén
Van bi 1PC Mỏng inox 304 nối bích điều khiển khí nén là dòng van công nghiệp cao cấp, nổi bật với thiết kế thân đúc nguyên khối (1-PC) cực kỳ chắc chắn, hạn chế tối đa rủi ro rò rỉ lưu chất. Sản phẩm được trang bị bộ truyền động bằng hợp kim nhôm mạnh mẽ, cho phép vận hành đóng mở ON/OFF tự động với độ chính xác cao. Với sự kết hợp giữa thân inox 304 và các lớp lót đa dạng như Teflon, Viton hay Inox, van có khả năng hoạt động ổn định trong dải nhiệt độ khắc nghiệt từ -20°C đến 350°C. Thiết bị hỗ trợ kết nối mặt bích tiêu chuẩn, phù hợp cho các hệ thống đường ống từ 15A đến 100A trong môi trường hơi nóng, khí nén, nước và gas. Sản phẩm nhập khẩu từ Đài Loan, Hàn Quốc, Trung Quốc và được Van Duy Thành phân phối với đầy đủ chứng chỉ CO, CQ.
Van bi 1PC inox 304 nối bích khí nén là sự kết hợp hoàn hảo giữa độ bền cơ học của vật liệu thép không gỉ và sự linh hoạt của hệ thống điều khiển khí nén. Dưới đây là những tính năng ưu việt giúp dòng sản phẩm này trở thành lựa chọn hàng đầu:
Thiết kế thân đơn (1-Piece Design): Khác với các dòng van 2 mảnh hay 3 mảnh, thiết kế 1PC giúp thân van giảm thiểu các điểm kết nối phụ. Điều này không chỉ tăng cường độ cứng cáp mà còn loại bỏ hoàn toàn khả năng rò rỉ qua các khớp nối thân, đảm bảo an toàn tuyệt đối cho hệ thống.
Vận hành tự động hóa nhanh chóng: Nhờ sử dụng năng lượng khí nén, van có khả năng đóng mở tức thì (trong khoảng 1-2 giây). Tính năng này đặc biệt quan trọng trong các kịch bản cần ngắt dòng chảy khẩn cấp hoặc vận hành dây chuyền liên tục.
Khả năng chịu nhiệt vượt trội: Với tùy chọn lớp lót bằng inox hoặc Teflon đặc chủng, van có thể làm việc trong môi trường nhiệt độ lên đến 350°C, vượt xa các dòng van bi thông thường sử dụng gioăng cao su đơn giản.
Chống ăn mòn và oxy hóa: Vật liệu inox 304 giúp van miễn nhiễm với sự xâm thực của độ ẩm, axit nhẹ và các tác nhân hóa học, giữ cho bề mặt luôn sáng bóng và cấu trúc bền bỉ theo thời gian.
Trong các hệ thống công nghiệp hiện đại, van bi 1PC điều khiển khí nén đóng vai trò là "người gác cổng" thông minh, mang lại nhiều giá trị thiết thực:
Kiểm soát dòng chảy chính xác: Tác dụng chính của van là đóng hoặc mở dòng lưu chất một cách dứt khoát. Nhờ thiết kế bi rỗng, khi van mở, dòng chảy đi qua gần như không bị sụt giảm áp suất, giúp duy trì hiệu suất vận hành của máy bơm và máy nén khí.
Tối ưu hóa nguồn nhân lực: Việc tích hợp bộ điều khiển khí nén cho phép vận hành van từ xa thông qua tủ điều khiển PLC. Điều này giúp doanh nghiệp cắt giảm chi phí nhân công vận hành trực tiếp tại hiện trường, đặc biệt ở những khu vực nguy hiểm.
Đảm bảo an toàn hệ thống: Trong các ứng dụng dẫn khí gas hoặc hơi nóng áp lực cao, việc đóng mở thủ công tiềm ẩn nhiều rủi ro. Van khí nén giúp loại bỏ các nguy cơ cháy nổ hoặc bỏng nhiệt cho người lao động nhờ cơ chế vận hành gián tiếp.
Dưới đây là bảng thông số chi tiết để khách hàng có thể đối chiếu với yêu cầu kỹ thuật của hệ thống:
| Đặc tính | Chi tiết thông số |
| Kích cỡ (Size) | 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A |
| Vật liệu thân van | Inox 304 (SUS304), Thép, Gang dẻo |
| Vật liệu đĩa & trục | Thép không gỉ Inox 304 / 316 |
| Bộ truyền động | Hợp kim nhôm đúc áp lực cao |
| Lớp lót làm kín | PTFE (Teflon), EPDM, Viton, Metal-to-Metal (Inox) |
| Áp lực làm việc | PN10, PN16, PN25, 10K, 20K |
| Nhiệt độ làm việc | -20°C đến 350°C (Tùy vật liệu gioăng) |
| Kiểu kết nối | Lắp bích tiêu chuẩn JIS, DIN, ANSI |
| Kiểu vận hành | Đóng mở ON/OFF bằng khí nén |
| Môi trường sử dụng | Nước, hơi nóng, khí nén, gas, dầu, hóa chất |
| Xuất xứ | Đài Loan, Hàn Quốc, Trung Quốc |
Sản phẩm được cấu thành từ hai bộ phận chính được lắp ráp đồng bộ:
Thân van (Body): Được đúc nguyên khối từ inox 304, có thiết kế nhỏ gọn hơn so với dòng 2PC hay 3PC, giúp tiết kiệm không gian lắp đặt.
Bi van (Ball): Một quả cầu bằng inox có lỗ xuyên tâm. Bề mặt bi được mài nhẵn bóng để giảm thiểu ma sát với gioăng và chống bám cặn.
Trục van (Stem): Truyền lực từ bộ điều khiển đến bi van. Trục thường được thiết kế chống thổi bay để đảm bảo an toàn dưới áp suất lớn.
Gioăng làm kín (Seat): Là thành phần quyết định độ kín của van. Đối với môi trường nhiệt độ cao (350°C), gioăng thường là inox hoặc hợp kim cứng.
Vỏ bộ khí: Làm bằng hợp kim nhôm, bề mặt được xử lý Anodized chống trầy xước và ăn mòn môi trường.
Hệ thống Piston & Bánh răng: Chuyển đổi áp lực khí nén thành chuyển động quay 90 độ của trục van.
Lò xo (đối với tác động đơn): Giúp van tự động trở về vị trí an toàn khi mất nguồn khí cấp.
Nguyên lý hoạt động của van dựa trên việc cung cấp khí nén vào bộ truyền động để tạo ra mô-men xoắn:
Trạng thái mở: Khí nén được cấp vào cổng vào của bộ điều khiển, áp suất khí đẩy piston di chuyển. Thông qua hệ thống bánh răng, trục van xoay một góc 90 độ. Lúc này, lỗ xuyên tâm của quả bi trùng với hướng chảy của đường ống, cho phép lưu chất đi qua tối đa.
Trạng thái đóng: Khi khí nén được xả ra hoặc cấp vào cổng ngược lại (tùy loại tác động đơn hay kép), piston sẽ đẩy trục xoay ngược lại 90 độ. Quả bi sẽ nằm vuông góc với đường ống, chặn đứng hoàn toàn dòng lưu chất.
Kiểm soát ON/OFF: Van vận hành theo chu kỳ đóng hoàn toàn hoặc mở hoàn toàn. Sự kết hợp với van điện từ (Solenoid Valve) giúp việc điều khiển trở nên linh hoạt thông qua tín hiệu điện 24V hoặc 220V.
Nhờ sự bền bỉ của inox 304 và khả năng chịu nhiệt cực cao, sản phẩm được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Hệ thống hơi nóng (Steam): Các nhà máy may mặc, thực phẩm, nhuộm và sấy khô cần van chịu được nhiệt độ cao và áp suất lớn của hơi nước.
Ngành dầu khí và Gas: Với khả năng làm kín tuyệt đối, van 1PC đảm bảo không rò rỉ khí gas, khí đốt ra môi trường, ngăn ngừa nguy cơ cháy nổ.
Xử lý nước và hóa chất: Inox 304 kháng lại sự ăn mòn của nước thải công nghiệp và các loại hóa chất nhẹ, đảm bảo tuổi thọ thiết bị lâu dài.
Hệ thống khí nén áp lực cao: Dùng trong các trạm nén khí công nghiệp, cung cấp nguồn năng lượng cho các thiết bị máy móc khác.
Lắp đặt đúng kỹ thuật là yếu tố then chốt để van hoạt động bền bỉ và không bị rò rỉ:
Vệ sinh đường ống: Trước khi lắp, hãy đảm bảo bên trong đường ống sạch sẽ, không có xỉ hàn, cát đá. Các tạp chất này có thể làm trầy xước quả bi và làm rách gioăng PTFE ngay trong lần vận hành đầu tiên.
Kiểm tra mặt bích: Đảm bảo mặt bích của đường ống và mặt bích của van cùng tiêu chuẩn (ví dụ cùng là JIS 10K hoặc DIN PN16). Sử dụng gioăng đệm mặt bích (Gasket) phù hợp để tăng độ kín.
Siết bu lông: Khi lắp van vào mặt bích, hãy siết bu lông theo hình đối xứng để lực ép được dàn đều, tránh tình trạng vênh mặt bích gây rò rỉ lưu chất.
Kết nối khí nén: Đảm bảo nguồn khí nén khô và sạch. Áp suất khí nén cấp vào bộ điều khiển nên nằm trong dải 3-8 bar để đảm bảo lực kéo ổn định.
Vị trí lắp đặt: Nên lắp van ở những vị trí thông thoáng để dễ dàng bảo trì bộ điều khiển khí nén và các phụ kiện đi kèm như van điện từ hay bộ báo vị trí.
Trên thị trường hiện nay, việc tìm kiếm một đối tác cung cấp thiết bị van uy tín là điều vô cùng quan trọng đối với các nhà thầu và doanh nghiệp sản xuất. Van Duy Thành tự hào là đơn vị dẫn đầu trong lĩnh vực nhập khẩu và phân phối van bi điều khiển khí nén tại Việt Nam.
Tại sao khách hàng nên lựa chọn sản phẩm từ Van Duy Thành?
Chất lượng khẳng định: Mọi sản phẩm van bi 1PC inox 304 đều được kiểm tra kỹ lưỡng về áp suất và vận hành trước khi giao đến tay khách hàng.
Hồ sơ pháp lý đầy đủ: Chúng tôi cung cấp đầy đủ chứng chỉ CO (Xuất xứ), CQ (Chất lượng), đáp ứng các yêu cầu khắt khe của các dự án lớn và khu công nghiệp.
Giá cả cạnh tranh: Nhờ mối quan hệ hợp tác trực tiếp với các nhà máy tại Đài Loan, Hàn Quốc và Trung Quốc, Van Duy Thành mang đến mức giá tối ưu nhất cho người tiêu dùng.
Chế độ bảo hành dài hạn: Cam kết bảo hành 12 tháng, hỗ trợ tư vấn kỹ thuật trọn đời và luôn sẵn có linh kiện thay thế tại kho.
Hãy liên hệ ngay với Van Duy Thành để nhận được báo giá chi tiết và tư vấn giải pháp kỹ thuật tối ưu nhất cho hệ thống của bạn!
