Van 1 Chiều Lá Lật Mặt Bích Aut Fig02 Malaysia

1. Tính năng của Van 1 Chiều Lá Lật Mặt Bích Fig02 Aut Malaysia

Van 1 chiều lá lật mặt bích Fig02 AUT Malaysia là dòng van bảo vệ đường ống tự động dòng chảy, được đánh giá cao nhờ những tính năng kỹ thuật nổi bật:

• Tự động vận hành theo thủy lực: Van không cần bất kỳ nguồn năng lượng nào như điện năng hay khí nén để kích hoạt. Cơ chế đóng mở hoàn toàn dựa vào áp lực và hướng di chuyển của dòng chất lỏng bên trong đường ống.

• Thiết kế dòng chảy thẳng (Full Bore): Khi mở hoàn toàn, đĩa van (lá lật) bập bênh lên cao, nằm ngoài phạm vi tiết diện chính của lòng ống. Tính năng này giúp giảm thiểu tối đa lực cản thủy lực, không gây sụt giảm lưu lượng hay tụt áp suất của dòng lưu chất.

• Đóng kín nhanh chóng, giảm chấn: Bản lề và trục lá lật được tính toán cơ học chính xác, giúp đĩa van phản hồi đóng lại ngay lập tức khi dòng nước vừa có xu hướng ngừng chảy hoặc chảy ngược, giảm thiểu tối đa hiện tượng va đập mạnh.

• Khả năng chống oxy hóa tuyệt đối: Thân van bằng gang cầu dẻo dai được làm sạch bề mặt kỹ lưỡng và bọc phủ lớp sơn Epoxy dày ~ 250 µm cả mặt trong lẫn mặt ngoài, ngăn ngừa hiện tượng rỉ sét hay đóng cặn bám làm kẹt lá lật.

2. Tác dụng của Van 1 Chiều Lá Lật Mặt Bích Fig02 Aut Malaysia

Trong các cấu trúc mạng lưới đường ống, van 1 chiều lá lật Fig02 đóng vai trò như một "hộ vệ" thầm lặng nhưng cực kỳ quan trọng:

• Ngăn ngừa dòng chảy ngược: Tác dụng cốt lõi của van là chỉ cho nước đi theo một chiều nhất định. Khi máy bơm tắt, cột nước áp lực cao ở trên cao sẽ có xu hướng lao ngược về hạ nguồn, van Fig02 sẽ sập đóng lại ngay để chặn đứng dòng chảy ngược này.

• Bảo vệ an toàn cho máy bơm: Nếu dòng nước áp lực lớn dội ngược về buồng bơm, nó có thể làm cánh quạt máy bơm quay ngược với tốc độ cao, gây cháy động cơ, gãy trục hoặc phá hủy các thiết bị đo lường đắt tiền gắn trước bơm. Van Fig02 triệt tiêu hoàn toàn nguy cơ này.

• Giảm thiểu tác hại của búa nước: Bằng cách đóng lại kịp thời trước khi dòng chảy ngược đạt vận tốc đỉnh, van giúp bảo vệ các mối nối bích, co cút và thành ống không bị rạn nứt hay vỡ tung do hiện tượng búa nước (Water Hammer).

3. Thông số kỹ thuật chi tiết của Van 1 Chiều Lá Lật Mặt Bích Aut Fig02 Malaysia

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng sản phẩm Fig02 được cung cấp chính thức từ nhà sản xuất AUT Valve Malaysia:

4. Cấu tạo của Van 1 Chiều Lá Lật Mặt Bích Aut Fig02 Malaysia

Sản phẩm có cấu tạo cơ khí tinh gọn, chắc chắn với các bộ phận chính bao gồm:

4.1. Thân van và nắp van (Body & Bonnet)

Được đúc bằng gang cầu GGG50 dày dặn, chịu lực nén cao. Hai đầu đúc liền mặt bích chuẩn BS4504. Nắp van nằm ở mặt trên, kết nối với thân bằng các bu-lông gá, giúp người thợ kỹ thuật có thể tháo ra để bảo dưỡng lòng van bên trong mà không cần tháo toàn bộ thân van ra khỏi đường ống.

4.2. Đĩa van hay lá lật (Disc)

Có hình dạng đĩa tròn, gắn kết treo với trục van thông qua một cánh tay đòn bản lề. Đĩa van thường bằng gang cầu được bọc phủ hoàn toàn bằng cao su EPDM hoặc làm bằng Inox 304, giúp tăng độ bền bỉ và tạo độ êm ái tuyệt đối khi đóng bệ.

4.3. Trục van và Bản lề (Hinge & Pin)

Nằm ở phía trên lòng van, được làm bằng Inox chống rỉ sét. Đây là điểm tựa cố định để đĩa van có thể tự do lật lên, lật xuống theo góc hành trình một cách trơn tru.

4.4. Bệ van (Seat ring)

Là vòng tròn cơ khí nằm trong lòng thân van, nơi đĩa van sẽ áp sát vào khi đóng. Bệ van được gia công chính xác, kết hợp đĩa bọc cao su tạo nên cấu trúc làm kín phẳng hoàn hảo.

5. Nguyên lý làm việc của Van 1 Chiều Lá Lật Mặt Bích Aut Fig02 Malaysia

Van vận hành tự động theo nguyên lý đối lưu và chênh lệch áp suất thủy lực đầu vào - đầu ra:

• Trạng thái mở van (Dòng chảy thuận): Khi máy bơm hoạt động, áp lực của dòng nước đi vào từ phía đầu vào sẽ đẩy vào đĩa van. Khi lực đẩy của dòng nước lớn hơn trọng lượng tự thân của đĩa, đĩa van sẽ bị đẩy lật lên trên, xoay quanh trục bản lề và mở toang lòng van cho nước đi qua.

• Trạng thái đóng van (Dòng chảy dừng/ngược): Khi máy bơm ngừng chạy, vận tốc dòng nước giảm dần về không ($0$). Lúc này, do trọng lực tự thân, đĩa van sẽ tự động lật hạ xuống. Nếu có dòng nước từ trên cao dội ngược lại, chính áp lực của dòng nước ngược này sẽ ép chặt đĩa van vào bệ van, khóa chặt lòng ống và ngăn không cho nước chạy ngược về phía máy bơm.

6. Môi trường ứng dụng của Van 1 Chiều Lá Lật Mặt Bích Aut Fig02 Malaysia

Nhờ ưu điểm dòng chảy thẳng, không làm giảm áp và kết cấu mặt bích BB chắc chắn, Fig02 AUT Malaysia được ứng dụng rộng rãi:

• Trạm bơm cấp nước: Lắp đặt ngay tại đầu ra (đầu đẩy) của các máy bơm ly tâm, bơm trục đứng trong các nhà máy nước sạch, trạm tăng áp tòa nhà.

• Hệ thống phòng cháy chữa cháy (PCCC): Đặt tại cụm bơm cứu hỏa cứu nạn, ngăn dòng nước từ đường ống chính chạy ngược về làm hỏng bể nước mồi hoặc tụt áp toàn cụm.

• Hệ thống HVAC: Sử dụng trong mạng lưới đường ống nước lạnh tuần hoàn Chiller, Tháp giải nhiệt (Cooling Tower).

• Hệ thống thủy lợi, tưới tiêu: Ứng dụng trên các đường ống xả của trạm bơm nước nông nghiệp, ngăn lũ hoặc ngăn triều cường chảy ngược vào trong lòng trạm.

7. Hướng dẫn lắp đặt Van 1 Chiều Lá Lật Mặt Bích Aut Fig02 Malaysia

Để van hoạt động đóng mở trơn tru và không bị rò rỉ, quy trình thi công cần lưu ý các yếu tố kỹ thuật sau:

• Đúng hướng dòng chảy: Trên thân van luôn đúc nổi một mũi tên chỉ hướng. Bắt buộc phải lắp van sao cho hướng mũi tên trùng với hướng di chuyển thuận của dòng nước. Nếu lắp ngược, van sẽ khóa chặt dòng chảy chính và máy bơm sẽ bị nghẽn áp dẫn đến cháy.

• Tư thế lắp đặt tối ưu: Van 1 chiều lá lật Fig02 hoạt động hiệu quả tốt nhất khi lắp trên phương nằm ngang. Nếu bắt buộc phải lắp theo phương thẳng đứng, hướng dòng chảy của nước phải đi từ dưới lên trên. Tuyệt đối không lắp van theo chiều dòng chảy đi từ trên xuống dưới vì đĩa van sẽ luôn bị trọng lực kéo mở, làm mất tác dụng ngăn dòng ngược.

• Sử dụng gioăng mặt bích: Đặt gioăng đệm bích cao su EPDM thích hợp giữa mặt bích của van và mặt bích đường ống để đảm bảo không bị rò rỉ nước tại mối nối.

• Quy trình hàn mồi mặt bích: Gá lỏng van vào đường ống, siết bu-lông định vị rồi tiến hành hàn mồi mặt bích thép vào đầu ống. Sau đó, phải tháo van 1 chiều ra ngoài rồi mới thực hiện hàn chết mặt bích. Nhiệt lượng cao từ mỏ hàn nếu truyền trực tiếp vào thân van sẽ làm thiêu rụi lớp sơn Epoxy và làm biến dạng đĩa van bọc cao su.

8. Những lỗi thường gặp và cách khắc phục Van 1 Chiều Lá Lật Mặt Bích Aut Fig02 Malaysia

• Van đóng không khít, nước vẫn rò rỉ ngược về máy bơm:

  • Nguyên nhân: Do nguồn nước chứa nhiều rác thô, xỉ hàn, cát đá lọt vào buồng van và kẹt ngay bệ van, khiến đĩa van không thể hạ xuống hết hành trình. Hoặc lớp cao su bọc đĩa van bị vật sắc nhọn cứa rách sau nhiều năm sử dụng.

  • Cách khắc phục: Khóa van chặn, tháo các bu-lông ở nắp van (Bonnet) ra, nhấc nắp và đĩa van lên để vệ sinh sạch sẽ bệ van. Nếu đĩa van cao su đã bị rách hỏng nghiêm trọng thì cần tiến hành thay đĩa hoặc thay van mới.

• Van phát ra tiếng động va đập lớn ("cọc cọc") khi đóng mở:

  • Nguyên nhân: Do áp lực dòng nước biến đổi đột ngột hoặc lưu lượng nước quá sát ngưỡng định mức khiến đĩa van bị dập dềnh liên tục, va đập vào thành thân van hoặc nắp van.

  • Cách khắc phục: Kiểm tra lại công suất máy bơm và lưu lượng dòng chảy. Có thể lắp thêm thiết bị chống búa nước (bình tích áp) trên hệ thống đường ống để giảm chấn thủy lực.

• Rò rỉ lưu chất tại phần nắp van:

  • Nguyên nhân: Gioăng cao su làm kín giữa nắp van và thân van bị bẹp hoặc các bu-lông gá nắp bị lỏng do hệ thống rung lắc lâu ngày.

  • Cách khắc phục: Tiến hành siết chặt lại các bu-lông nắp van đều tay. Nếu không hết rò rỉ, cần tháo nắp và thay thế gioăng đệm nắp mới.

9. Van Duy Thành chuyên cung cấp Van 1 Chiều Lá Lật Mặt Bích Aut Fig02 Malaysia

Công ty Van Duy Thành là đơn vị nhập khẩu trực tiếp và phân phối chính hãng các dòng van công nghiệp AUT Valve Malaysia uy tín hàng đầu tại thị trường Việt Nam.

Lựa chọn hợp tác cùng Van Duy Thành, Quý khách hàng hoàn toàn yên tâm bởi:

• Chất lượng bạt chuẩn: Sản phẩm đầy đủ giấy tờ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ), bảo hành chính ngạch.

• Kho hàng dồi dào: Luôn sẵn kho đầy đủ các kích cỡ thông dụng từ DN50 đến DN300, cung ứng nhanh chóng cho các công trình lớn nhỏ trên toàn quốc.

• Giá cả cạnh tranh: Mức giá gốc trực tiếp từ đơn vị nhập khẩu, không qua trung gian, áp dụng mức chiết khấu thương mại cực sâu cho các chủ đầu tư và đại lý.

• Dịch vụ chu đáo: Bảo hành 12 tháng, hỗ trợ giao hàng tận nơi nhanh chóng, tư vấn giải pháp thi công miễn phí 24/7.

Để nhận ngay catalogue sản phẩm, bản vẽ kỹ thuật chi tiết và báo giá ưu đãi tốt nhất cho sản phẩm van 1 chiều lá lật Fig02 AUT Malaysia, Quý khách vui lòng liên hệ ngay với chúng tôi qua:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

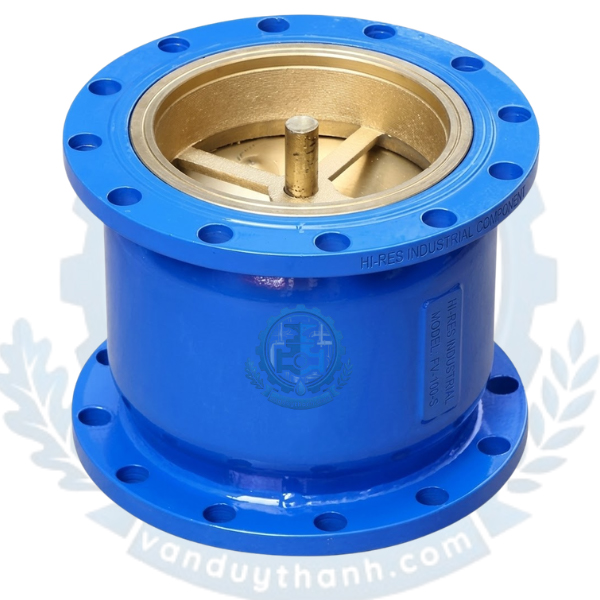

►XEM THÊM: Van 1 Chiều Lò Xo Mặt Bích Aut Fig023 Malaysia
