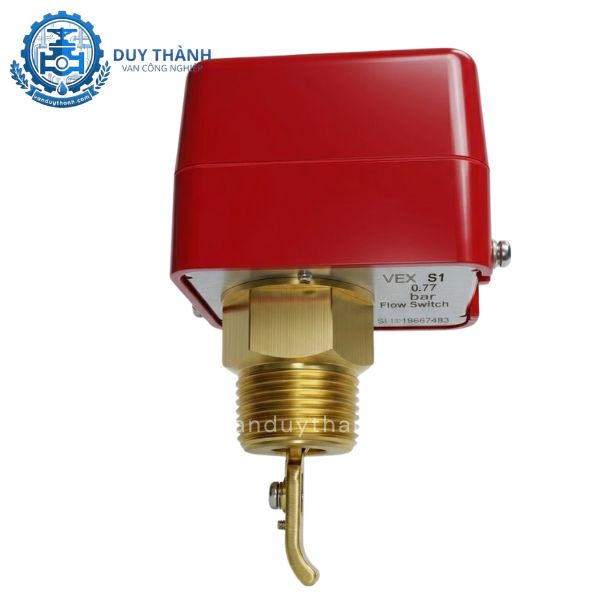

Công Tắc Dòng Chảy DG-HFS-S

Trong các hệ thống cơ điện (MEP), hệ thống sưởi, thông gió, điều hòa không khí (HVAC) và đặc biệt là hệ thống phòng cháy chữa cháy (PCCC), việc giám sát trạng thái hoạt động của chất lưu trong đường ống là yếu tố sống còn. Một trong những thiết bị đóng vai trò "mắt thần" đảm bảo an toàn cho toàn bộ hệ thống chính là công tắc dòng chảy (Flow Switch).

Tại thị trường Việt Nam và quốc tế hiện nay, Công tắc dòng chảy DG-HFS-S đang nổi lên như một giải pháp đáng tin cậy, đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhờ cấu trúc bền bỉ và khả năng hoạt động chính xác. Bài viết này sẽ phân tích chuyên sâu về thông số kỹ thuật, cấu tạo, nguyên lý hoạt động, ứng dụng thực tế và hướng dẫn lắp đặt dòng sản phẩm DG-HFS-S dựa trên các nguồn tham khảo uy tín trong và ngoài nước.

1. Tổng Quan Về Công Tắc Dòng Chảy DG-HFS-S

Công tắc dòng chảy DG-HFS-S là thiết bị cơ điện được lắp đặt trên các đường ống dẫn chất lỏng (phổ biến nhất là nước hoặc dung dịch glycol) để phát hiện xem có dòng chất lỏng chuyển động bên trong ống hay không.

Khác với các dòng công tắc dòng chảy dân dụng cỡ nhỏ thường làm bằng đồng thau và kết nối ren, dòng DG-HFS-S được thiết kế hướng tới các ứng dụng công nghiệp và hệ thống thương mại quy mô lớn. Đặc điểm nhận diện lớn nhất của dòng sản phẩm này là cấu trúc kết nối mặt bích chắc chắn và dải kích thước danh định rộng, cho phép can thiệp vào các hệ thống áp lực cao.

2. Thông Số Kỹ Thuật Chi Tiết Của DG-HFS-S

Để đánh giá một thiết bị có phù hợp với thiết kế của công trình hay không, các kỹ sư cơ điện luôn dựa vào bảng thông số kỹ thuật (Datasheet). Dưới đây là các thông số cốt lõi của DG-HFS-S:

Phân tích sâu về dải thông số:

• Về kích thước (DN15 - DN100): Sự đa dạng về kích cỡ giúp DG-HFS-S đồng bộ dễ dàng với các tiêu chuẩn đường ống hiện nay (như ống thép Hòa Phát, ống nhựa PPR, ống inox). Đối với các kích thước từ DN50 trở lên, kết nối mặt bích của thiết bị mang lại sự kiên cố vượt trội so với kết nối ren thông thường.

• Về vật liệu: Sự kết hợp giữa vỏ bọc/thân bằng gang cứng chịu lực và các chi tiết tiếp xúc lưu chất (ty, lá bơi) bằng Inox 304/316 là một điểm cộng lớn. Theo các tài liệu kỹ thuật về ăn mòn học, Inox 316 có khả năng kháng clorua và các hóa chất xử lý nước vượt trội, ngăn ngừa hiện tượng kẹt ty do rỉ sét – nguyên nhân hàng đầu gây hỏng hóc công tắc dòng chảy.

3. Cấu Tạo Và Nguyên Lý Hoạt Động

3.1. Cấu tạo cơ học và điện tử

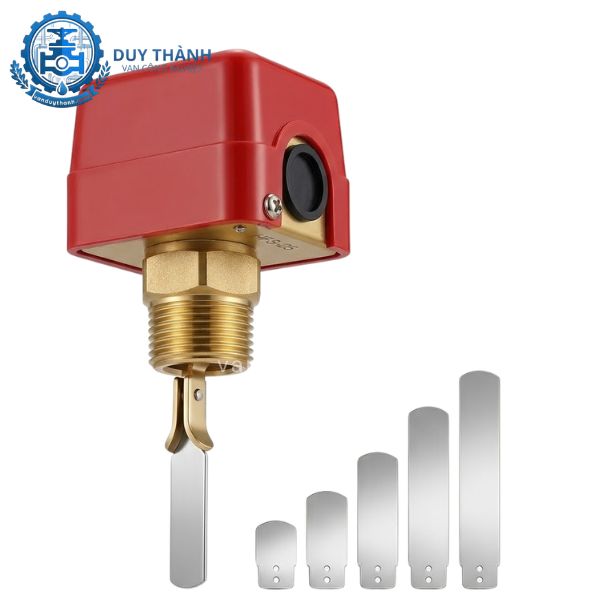

Công tắc dòng chảy DG-HFS-S được chia làm 3 phần chính:

1. Phần vỏ bảo vệ (Housing): Thường có màu đỏ đặc trưng (màu tiêu chuẩn của ngành PCCC). Phần vỏ này chứa bộ đóng ngắt điện (Microswitch) bên trong, được thiết kế cách điện và chống thấm nước (thường đạt tiêu chuẩn IP54 hoặc IP65).

2. Phần thân kết nối (Body): Làm bằng gang các bon hoặc gang cứng, đúc liền với mặt bích. Phần này sẽ chịu áp lực trực tiếp từ dòng lưu chất.

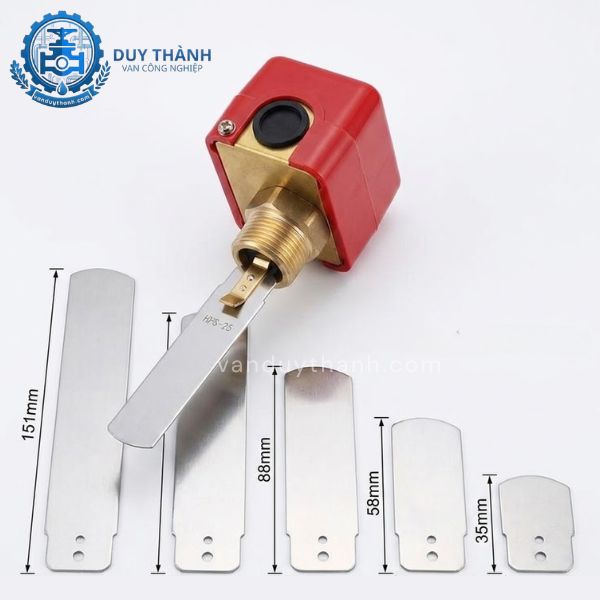

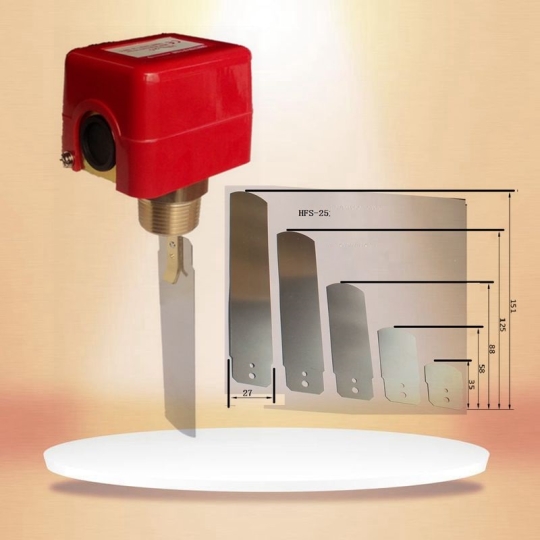

3. Cơ cấu chấp hành (Paddle & Stem): Gồm ty (trục truyền động) và các lá cản (lá bơi) bằng Inox. Kích thước lá cản sẽ được cắt/chọn lựa sao cho phù hợp với đường kính trong của đường ống.

3.2. Nguyên lý hoạt động (Dạng cơ - điện)

DG-HFS-S hoạt động dựa trên nguyên lý lực đẩy động học của dòng lưu chất:

• Trạng thái tĩnh (Không có dòng chảy): Khi chất lỏng đứng yên hoặc bơm tắt, lá cản Inox ở trạng thái tự do. Lực lò xo bên trong hộp công tắc sẽ giữ cho tiếp điểm điện ở trạng thái mặc định (Thường Mở - NO hoặc Thường Đóng - NC tùy cách đấu nối).

• Trạng thái động (Có dòng chảy): Khi dòng chất lỏng chuyển động với vận tốc đủ lớn (đạt ngưỡng tốc độ kích hoạt - Flow Rate), nó sẽ đẩy lá cản nghiêng đi một góc theo hướng dòng chảy. Lực đẩy này truyền qua ty Inox làm tác động lên cơ cấu lò xo bên trong hộp điều khiển, từ đó ép/thả tiếp điểm của Microswitch, làm thay đổi trạng thái tín hiệu điện (từ NO sang NC hoặc ngược lại).

• Khi dòng chảy dừng: Lực đàn hồi của lò xo kéo lá cản về vị trí ban đầu, thiết bị trả lại trạng thái tín hiệu cũ.

4. Ứng Dụng Thực Tế Của Công Tắc Dòng Chảy DG-HFS-S

Nhờ dải nhiệt độ rộng (-10°C đến 120°C) và áp suất làm việc cao (lên đến PN25), DG-HFS-S là sự lựa chọn hàng đầu cho nhiều hệ thống kỹ thuật:

4.1. Trong hệ thống Phòng Cháy Chữa Cháy (PCCC)

Trong hệ thống chữa cháy tự động bằng nước (Sprinkler), công tắc dòng chảy được lắp đặt tại các nhánh đường ống tầng hoặc các khu vực. Khi xảy ra hỏa hoạn, đầu phun Sprinkler vỡ ra, nước bắt đầu phun và chuyển động trong đường ống.

Lúc này, DG-HFS-S sẽ phát hiện dòng chảy này và lập tức gửi tín hiệu về Tủ trung tâm báo cháy (FACP). Từ đó, hệ thống sẽ xác định chính xác khu vực nào đang có cháy, đồng thời kích hoạt chuông, đèn báo động và lệnh cho bơm chữa cháy hoạt động liên tục.

4.2. Trong hệ thống Điều Hòa Không Khí Trung Tâm (Chiller / HVAC)

Trong các tòa nhà thương mại lớn, hệ thống điều hòa trung tâm Water Chiller sử dụng nước làm chất tải lạnh. Công tắc dòng chảy DG-HFS-S được lắp ở đường ống nước cấp/về của bình bốc hơi và bình ngưng.

Nhiệm vụ của nó là bảo vệ máy nén (Compressor). Nếu vì lý do nào đó (như hỏng bơm, tắc đường ống) mà nước không tuần hoàn, công tắc dòng chảy sẽ ngắt tín hiệu điều khiển, dừng máy nén ngay lập tức để tránh tình trạng đóng băng gây vỡ ống đồng bên trong bình bốc hơi.

4.3. Trong công nghiệp và xử lý nước

• Giám sát bơm: Ngăn chặn tình trạng bơm chạy khô (chạy không có nước) dẫn đến cháy động cơ.

• Hệ thống giải nhiệt máy móc: Giám sát dòng nước làm mát cho các lò luyện, máy ép nhựa, máy phát điện.

5. Hướng Dẫn Lắp Đặt Đúng Kỹ Thuật Theo Tiêu Chuẩn Quốc Tế

Việc lắp đặt công tắc dòng chảy sai quy cách là nguyên nhân phổ biến dẫn đến hiện tượng "báo giả" hoặc thiết bị không nhảy khi có dòng chảy. Dưới đây là các lưu ý kỹ thuật quan trọng (tham khảo tiêu chuẩn NFPA và hướng dẫn lắp đặt chung của dòng HFS):

5.1. Vị trí lắp đặt trên đường ống

• Khoảng cách tiêu chuẩn: Thiết bị phải được lắp trên đoạn ống thẳng. Khoảng cách từ công tắc dòng chảy đến các nguồn gây nhiễu động (như co vỡ, van, co tê, bầu thu, bơm) phải tối thiểu bằng 5 lần đường kính ống ở phía thượng lưu (trước công tắc) và 2 lần đường kính ống ở phía hạ lưu (sau công tắc).

• Hướng lắp đặt: Tốt nhất là lắp trên đoạn ống nằm ngang, với phần hộp điện hướng thẳng lên trên (góc 12 giờ). Nếu bắt buộc phải lắp trên ống đứng, chỉ lắp ở đoạn ống có dòng chảy đi từ dưới lên trên. Tuyệt đối không lắp ở đoạn ống có dòng chảy từ trên xuống vì trọng lực có thể làm sai lệch độ nhạy của lá cản.

5.2. Kỹ thuật lắp nối mặt bích

• Do DG-HFS-S sử dụng kết nối mặt bích, cần chọn mặt bích trên đường ống có cùng tiêu chuẩn (ví dụ: JIS 10K, ANSI 150, BS4504 PN16/PN25) tương thích với thiết bị.

• Sử dụng gioăng cao su hoặc gioăng teflon (PTFE) phù hợp với nhiệt độ hệ thống để làm kín giữa hai mặt bích. Siết ốc đối xứng đều tay để tránh tình trạng vênh mặt bích gây rò rỉ chất lưu.

6. Ưu Điểm Và Nhược Điểm Của Dòng Sản Phẩm DG-HFS-S

Để có cái nhìn khách quan, chúng ta cần phân tích cả thế mạnh lẫn hạn chế của thiết bị này:

Ưu điểm:

• Độ bền cơ học vượt trội: Thân gang dày kết hợp ty inox giúp thiết bị chịu được hiện tượng "búa nước" (Water Hammer) – một hiện tượng cực kỳ nguy hiểm trong hệ thống đường ống áp lực cao.

• Chịu nhiệt và áp suất cao: Rất ít dòng công tắc dòng chảy phổ thông chịu được áp PN25 và nhiệt độ 120°C như DG-HFS-S, giúp nó lấn sân tốt vào các phân khúc công nghiệp nặng.

• Độ nhạy có thể điều chỉnh: Bên trong hộp công tắc thường có một vít điều chỉnh lực căng của lò xo (Sensitivity Adjusting Screw), cho phép kỹ sư tăng hoặc giảm ngưỡng kích hoạt dòng chảy tùy theo yêu cầu thực tế của hệ thống.

Nhược điểm:

• Trọng lượng lớn: Do làm bằng gang và kết nối mặt bích nên thiết bị khá nặng, cần có giá đỡ ống kiên cố tại vị trí lắp đặt.

• Tổn thất áp suất nhỏ: Vì sử dụng cơ chế lá cản cơ học nằm chắn giữa dòng chảy, thiết bị sẽ gây ra một lực cản (tổn thất áp suất dòng) dù không đáng kể. Trong các hệ thống đòi hỏi áp suất tuyệt đối chính xác, điều này cần được tính toán trước.

7. Các Lưu Ý Khi Bảo Trì Và Khắc Phục Sự Cố

Sau một thời gian vận hành, công tắc dòng chảy có thể gặp các hiện tượng như bám cặn, kẹt lá bơi. Quy trình bảo trì định kỳ bao gồm:

1. Kiểm tra cơ học: Ngắt dòng chảy, tháo thiết bị ra khỏi mặt bích để kiểm tra lá cản xem có bị bám bùn đất, rác hoặc bị cong vênh hay không. Vệ sinh sạch sẽ phần ty Inox.

2. Kiểm tra hệ thống điện: Dùng đồng hồ vạn năng (VOM) đo thông mạch các tiếp điểm NO/NC khi dùng tay đẩy nhẹ lá cản để đảm bảo Microswitch bên trong vẫn phản hồi chính xác.

3. Thay thế định kỳ: Đối với môi trường nước có tính axit hoặc độ kiềm cao, dù sử dụng Inox 316 vẫn nên có kế hoạch kiểm tra định kỳ 6 tháng/lần.

8. Kết Luận

Công tắc dòng chảy DG-HFS-S là một sự đầu tư xứng đáng cho các công trình đòi hỏi tính an toàn và độ bền cao. Khả năng tương thích từ kích thước DN15 đến DN100, kết hợp cùng vật liệu cao cấp gang các bon/inox và kết nối bích kiên cố giúp sản phẩm đứng vững trước các áp lực khắc nghiệt của hệ thống PCCC và công nghiệp.

Việc hiểu rõ các thông số kỹ thuật và tuân thủ quy trình lắp đặt chuẩn sẽ giúp tối ưu hóa công năng của thiết bị, bảo vệ an toàn cho con người và tài sản của toàn bộ công trình.
