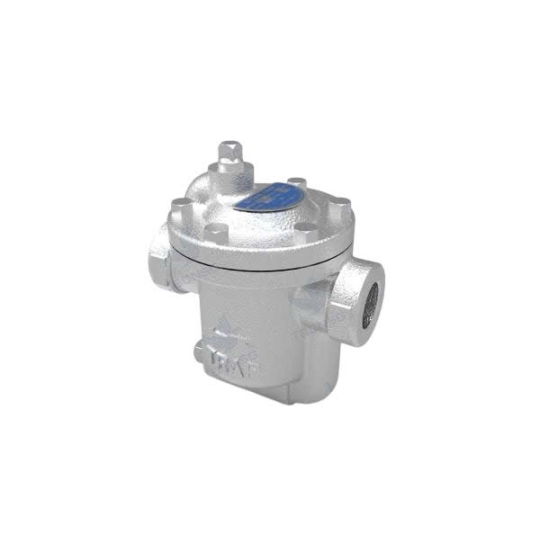

Bẫy Hơi Phao Nối Ren Samyang Ybt-4

1. Tính năng của Bẫy Hơi Phao Nối Ren Samyang YBT-4

Bẫy hơi dạng phao Samyang Model YBT-4 là thiết bị xả nước ngưng cao cấp, sở hữu nhiều tính năng công nghệ vượt trội từ Hàn Quốc:

• Xả nước ngưng liên tục: Khác với bẫy hơi đồng tiền xả theo chu kỳ, YBT-4 xả nước ngưng ngay khi chúng vừa xuất hiện dựa trên sự thay đổi mực nước trong thân bẫy, giúp tối ưu hóa hiệu suất nhiệt của thiết bị sử dụng hơi.

• Tích hợp bộ thông khí tự động (Air Vent): Bên trong bẫy được trang bị một bộ bypass bằng dải lưỡng kim hoặc bóng khí giúp tự động xả lượng không khí và khí không ngưng ra ngoài lúc khởi động hệ thống, ngăn ngừa hiện tượng "kẹt khí" (Air binding).

• Không bị ảnh hưởng bởi áp suất ngược: Bẫy hơi phao YBT-4 hoạt động cực kỳ ổn định ngay cả khi hệ thống có áp suất ngược (back pressure) cao tại đường hồi nước ngưng.

• Độ bền cơ học vượt trội: Toàn bộ cụm phao, đĩa van và bệ đỡ bên trong đều được chế tạo từ thép không gỉ chịu lực, chống mài mòn và ăn mòn hóa học do dòng nước ngưng tốc độ cao.

2. Tác dụng của Bẫy Hơi Phao Nối Ren Samyang YBT-4

Trong bất kỳ hệ thống nhiệt hơi nước nào, nước ngưng tồn đọng luôn là "kẻ thù" nguy hiểm. Sự xuất hiện của Model YBT-4 mang lại các tác dụng cốt lõi:

• Tối đa hóa hiệu suất truyền nhiệt: Nước ngưng đóng vai trò như một lớp màng cách nhiệt. YBT-4 loại bỏ lớp nước này liên tục, đảm bảo không gian bên trong thiết bị luôn ngập tràn hơi khô, rút ngắn thời gian gia nhiệt.

• Triệt tiêu hiện tượng thủy kích (Water Hammer): Nước ngưng di chuyển tốc độ cao trong đường ống dễ tạo ra các va đập thủy lực mạnh gây nứt vỡ thành ống, van và phụ kiện. Bẫy hơi phao giúp ngăn chặn triệt để nguy cơ này.

• Tiết kiệm chi phí vận hành: Giữ lại lượng hơi nóng có ích và chỉ cho phép nước ngưng nguội thoát ra, tránh lãng phí năng lượng của lò hơi.

• Tuần hoàn nước ngưng hiệu quả: Đẩy nước ngưng có nhiệt độ cao về lại bồn chứa của lò hơi một cách mượt mà, giúp tiết kiệm nhiên liệu đốt và hóa sinh xử lý nước.

3. Thông số kỹ thuật của Bẫy Hơi Phao Samyang YBT-4

4. Cấu tạo của Bẫy Hơi Phao Nối Ren Samyang YBT-4

Model YBT-4 được thiết kế với kết cấu cơ học tinh xảo, tối giản hóa các chi tiết chuyển động để tăng tuổi thọ vận hành:

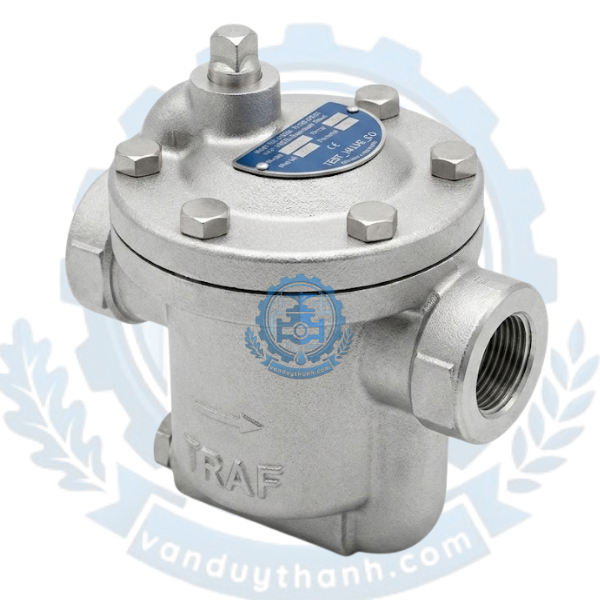

• Thân và nắp bẫy hơi: Đúc từ gang dẻo chịu áp lực cao, kết nối với nhau bằng các bulông thép lục giác. Mặt bên có đúc nổi mũi tên chỉ hướng dòng chảy.

• Bóng phao (Ball Float): Một quả cầu rỗng bằng inox nhẹ, kín tuyệt đối, đóng vai trò là cơ cấu cảm biến mực nước ngưng.

• Hệ thống đòn bẩy (Lever Mechanism): Liên kết quả phao với đĩa van chính. Khi phao nâng lên hoặc hạ xuống, hệ thống này sẽ kéo đĩa van đóng/mở bệ đỡ.

• Đĩa van và Bệ van (Plug & Seat): Nằm ở phía dưới cùng của khoang bẫy, được gia công bóng mờ để đảm bảo độ khít tuyệt đối khi đóng, ngăn chặn hơi thất thoát.

• Bộ xả khí tự động (Thermostatic Air Vent): Nằm ở phía trên của khoang bẫy, hoạt động dựa trên sự co giãn nhiệt độ để xả gió nhanh lúc đường ống còn nguội.

5. Nguyên lý làm việc của Bẫy Hơi Phao Samyang YBT-4

Bẫy hơi phao YBT-4 vận hành hoàn toàn tự động dựa trên nguyên lý lực nâng cơ học (tính chất nổi của vật thể) và sự chênh lệch khối lượng riêng giữa nước và hơi.

• Giai đoạn khởi động (Xả khí): Khi hệ thống bắt đầu chạy, không khí lạnh và khí không ngưng tràn vào bẫy hơi. Lúc này nhiệt độ còn thấp, bộ thông khí tự động (Air Vent) ở trạng thái mở, cho phép khí thoát thẳng ra ngoài qua lỗ xả phụ.

• Giai đoạn tích nước (Mở van): Khi nước ngưng bắt đầu chảy vào thân bẫy, mực nước dâng lên sẽ nâng quả phao inox nổi lên theo. Thông qua cơ cấu đòn bẩy, quả phao kéo đĩa van rời khỏi bệ đỡ, mở toang cửa xả để nước ngưng được đẩy ra ngoài liên tục dưới áp lực của hệ thống hơi.

• Giai đoạn chặn hơi (Đóng van): Khi nước ngưng được xả hết, hơi nóng bắt đầu tràn vào bẫy. Nhiệt độ cao của hơi khiến bộ thông khí tự động đóng lại. Đồng thời, mực nước trong bẫy hạ xuống thấp, quả phao chìm xuống và kéo đĩa van ép chặt vào bệ đỡ, chặn hoàn toàn không cho hơi nóng thất thoát ra ngoài.

6. Môi trường ứng dụng của Bẫy Hơi Phao Samyang YBT-4

Samyang Model YBT-4 là dòng bẫy hơi nối ren lý tưởng cho các ứng dụng có lưu lượng nước ngưng từ nhỏ đến trung bình nhưng yêu cầu xả liên tục và tức thì:

• Bộ trao đổi nhiệt (Heat Exchangers): Các hệ thống jacketed kettle (nồi nấu có vỏ bọc), bộ trao đổi nhiệt dạng tấm hoặc dạng ống chùm, nơi nước ngưng tụ cần được loại bỏ ngay để duy trì nhiệt độ sấy ổn định.

• Thiết bị giặt là công nghiệp: Máy sấy đồ vải, máy ủi lô cao cấp trong các khách sạn, xưởng giặt ủi quy mô lớn.

• Ngành công nghiệp nhẹ: Sử dụng cho các trạm bẫy hơi ngắn trên đường ống chính, các thiết bị gia nhiệt trong ngành dệt nhuộm, sản xuất bao bì, thực phẩm.

• Hệ thống sấy tầng: Các dàn heater sấy khí bằng hơi nóng yêu cầu bề mặt trao đổi nhiệt không bị ngập nước.

7. Hướng dẫn lắp đặt Bẫy Hơi Phao Nối Ren Samyang YBT-4

Lắp đặt bẫy hơi phao đúng kỹ thuật giúp phát huy tối đa công suất xả và hạn chế các hỏng hóc cơ học:

• Phương hướng lắp đặt (Rất quan trọng): Bẫy hơi phao YBT-4 phải được lắp theo phương ngang (Horizontal). Hãy đảm bảo trục của quả phao chuyển động theo chiều thẳng đứng từ dưới lên. Tuyệt đối không lắp quay ngược nắp hoặc lắp theo trục dọc (Vertical) vì van sẽ không thể đóng/mở.

• Vị trí lắp đặt: Lắp bẫy hơi ở vị trí thấp nhất của thiết bị hoặc đoạn cuối của nốt thắt đường ống (Drip leg) để nước ngưng có thể tự chảy bằng trọng lực vào trong bẫy.

• Chiều dòng chảy: Lắp đặt theo đúng hướng mũi tên ký hiệu trên thân van (từ nguồn hơi hướng về phía đường thu hồi nước ngưng).

• Thiết bị bảo vệ đi kèm:

  • Nên lắp một van khóa (Van cầu) trước và sau bẫy để tiện cho việc bảo trì.

  • Lắp Van kiểm tra một chiều (Check Valve) phía sau bẫy hơi nếu đường ống nước ngưng hồi đi chung hoặc đi lên cao, tránh hiện tượng nước tràn ngược vào bẫy.

  • Lắp lọc chữ Y trước bẫy hơi để ngăn cặn rác đường ống làm kẹt bệ đỡ của phao.

8. Những lỗi thường gặp và cách khắc phục của Bẫy Hơi Phao Samyang YBT-4

9. Van Duy Thành chuyên cung cấp Bẫy Hơi Phao Nối Ren Samyang YBT-4

Van Duy Thành là đơn vị hàng đầu tại thị trường Việt Nam chuyên phân phối các thiết bị nhiệt và van công nghiệp từ Hàn Quốc. Dòng sản phẩm bẫy hơi phao Samyang Model YBT-4 được chúng tôi nhập khẩu trực tiếp với đầy đủ các cam kết chất lượng:

• Cam kết hàng chính hãng Samyang Valve, phát hiện hàng giả hoàn tiền gấp đôi.

• Đầy đủ giấy tờ CO (Certificate of Origin), CQ (Certificate of Quality) đi kèm từng lô hàng.

• Hàng nối ren DN15, DN20, DN25 luôn sẵn kho số lượng lớn, giao nhanh toàn quốc trong ngày.

• Tư vấn kỹ thuật chuyên sâu, hỗ trợ giải đáp mọi thắc mắc về lắp đặt và bảo dưỡng hệ thống hơi.

Liên hệ ngay để nhận báo giá ưu đãi tốt nhất:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

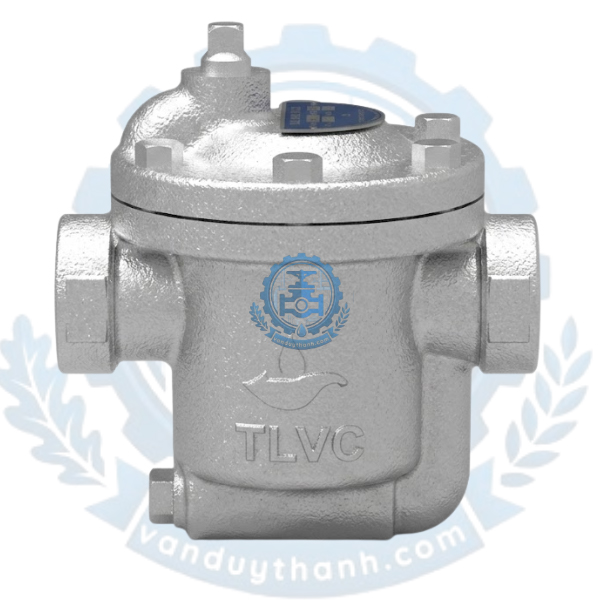

►XEM THÊM: Bẫy Hơi Phao TBK-1S
