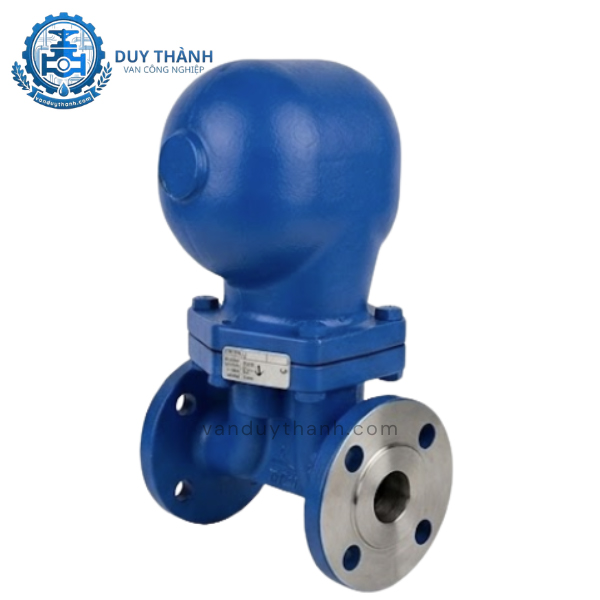

Bẫy Hơi Phao Mặt Bích DN40 FT43 Afbv
Bẫy Hơi Phao Mặt Bích Dn40 Ft43 Afbv là dòng thiết bị nhiệt năng chuyên dụng, đóng vai trò cốt lõi trong việc tối ưu hóa hiệu suất truyền nhiệt của hệ thống hơi nước công nghiệp. Thiết bị nổi bật với tính năng xả nước ngưng tụ liên tục và tự động dựa trên cơ chế phao nổi tuyến tính, kết hợp bộ xả khí nhiệt tĩnh độc lập giúp ngăn ngừa triệt để hiện tượng kẹt khí và búa nước. Với kích thước danh nghĩa DN40, sản phẩm được chế tạo từ vật liệu gang dẻo chịu lực hoặc thép không gỉ bền bỉ, cho phép vận hành an toàn ở áp suất tối đa 16 bar và nhiệt độ ngưỡng lên tới 250°C. Kết nối mặt bích hoặc lắp ren linh hoạt giúp bẫy hơi FT43 AFBV dễ dàng tương thích với các thiết bị trao đổi nhiệt, ngăn chặn thất thoát hơi sống hiệu quả.
Bẫy hơi phao (Float Steam Trap) mã hiệu FT43 kích thước DN40 đến từ thương hiệu AFBV là một trong những giải pháp công nghệ tối ưu hàng đầu hiện nay nhằm xử lý nước ngưng trong các hệ thống đường ống nhiệt. Thiết bị sở hữu những đặc tính vận hành vượt trội nhờ sự kết hợp giữa cơ học chất lỏng và vật liệu chịu lực cao cấp.
Khác biệt hoàn toàn với dòng bẫy hơi đồng tiền vận hành theo chu kỳ đóng mở đột ngột, bẫy hơi phao FT43 DN40 hoạt động dựa trên nguyên lý chênh lệch khối lượng riêng. Khi nước ngưng tụ đi vào bẫy, mực nước dâng lên làm bóng phao nổi lên và mở đầu xả một cách tuyến tính. Nhờ đó, nước ngưng được giải phóng ra ngoài liên tục ngay khi vừa hình thành, giữ cho bề mặt trao đổi nhiệt luôn khô ráo và đạt hiệu suất tối đa.
Một tính năng ưu việt trên dòng bẫy hơi FT43 DN40 là cụm van xả khí nhiệt tĩnh (Thermostatic Air Vent) tích hợp bên trong thân bẫy. Bộ phận này tự động nhận biết và mở rộng để đẩy toàn bộ khí không ngưng như không khí, khí nitơ ra ngoài trong giai đoạn khởi động hệ thống. Việc loại bỏ các bóng khí giúp ngăn ngừa hiện tượng kẹt khí – một nguyên nhân chính gây giảm hiệu suất nhiệt và gây rỉ sét cục bộ đường ống.
Được nghiên cứu và sản xuất trên dây chuyền công nghệ hiện đại, bẫy hơi phao AFBV FT43 chịu được áp suất vận hành tối đa lên đến 16 bar và dải nhiệt độ ngưỡng lên tới 250°C. Sự bền bỉ này cho phép thiết bị hoạt động ổn định trong các môi trường hơi nước bão hòa hay hơi quá nhiệt quy mô công nghiệp mà không lo ngại nguy cơ biến dạng cơ học.
Trong một mạng lưới phân phối và sử dụng hơi nước bão hòa, bẫy hơi phao đóng vai trò như một mắt xích bảo vệ, duy trì sự ổn định và nâng cao tuổi thọ của toàn bộ hệ thống.
Tối ưu hóa hiệu suất trao đổi nhiệt: Nước ngưng tụ có hệ số truyền nhiệt thấp hơn rất nhiều so với hơi nước. Việc bẫy hơi FT43 đẩy nhanh nước ngưng ra ngoài giúp đảm bảo không gian trong các thiết bị trao đổi nhiệt luôn tràn ngập hơi khô, tối ưu hóa thời gian sản xuất cho nhà máy.
Triệt tiêu hiện tượng búa nước nguy hiểm: Khi nước ngưng tích tụ với khối lượng lớn trên đường ống chính, vận tốc cực cao của dòng hơi sẽ đẩy khối nước này đi với tốc độ va đập lớn, tạo ra hiện tượng búa nước. Hiện tượng này có thể làm vỡ van, nứt đường ống. Bẫy hơi DN40 giải phóng nước ngưng kịp thời để loại bỏ nguy cơ này.
Tiết kiệm nhiên liệu và giảm chi phí vận hành: Cơ chế làm kín cơ học của van phao cực kỳ chính xác, ngăn không cho hơi sống thất thoát ra môi trường ngoài. Điều này giúp doanh nghiệp tiết kiệm hàng tấn nhiên liệu đốt (than, gas, dầu) mỗi năm cho hệ thống lò hơi.
Để phục vụ công tác thiết kế hệ thống và thẩm định bản vẽ kỹ thuật của các kỹ sư, Van Duy Thành xin cung cấp bảng thông số kỹ thuật chi tiết của dòng sản phẩm FT43 DN40 chính hãng:
| Đặc tính kỹ thuật | Chi tiết thông số sản phẩm |
|---|---|
| Thương hiệu | AFBV |
| Model sản phẩm | FT43 DN40 |
| Kích thước danh nghĩa | DN40 (Dùng cho ống phi 49mm) |
| Vật liệu thân bẫy | Gang dẻo (Ductile Iron) hoặc Thép không gỉ |
| Vật liệu chi tiết trong | Thép không gỉ (SUS304 / SUS316) |
| Áp suất làm việc tối đa | 16 bar (16 kgf/cm2) |
| Nhiệt độ làm việc tối đa | 250°C |
| Kiểu kết nối hệ thống | Lắp ren hoặc Mặt bích tiêu chuẩn (PN16) |
| Cơ chế xả khí | Van nhiệt tĩnh tích hợp bên trong |
| Xuất xứ | Trung Quốc (Chính hãng AFBV đầy đủ giấy tờ) |
Thiết kế của bẫy hơi phao FT43 kích thước DN40 là một kết cấu cơ khí tinh xảo, bao gồm các thành phần linh kiện phối hợp đồng bộ với độ chính xác cao:
Thân bẫy là khoang chứa lớn được đúc bằng gang dẻo chất lượng cao hoặc thép không gỉ, có độ dày thành đạt chuẩn để chịu được áp lực cao lên tới 16 bar. Nắp bẫy được cố định bằng các bulong chịu lực, cho phép tháo rời dễ dàng để vệ sinh các chi tiết bên trong mà không cần dỡ toàn bộ thân bẫy khỏi đường ống.
Bóng phao: Là một hình cầu rỗng, kín khít hoàn toàn, được làm từ vật liệu thép không gỉ SUS304 siêu nhẹ nhưng chịu lực ép tốt, không bị biến dạng dưới áp suất cao.
Cơ cấu đòn bẩy: Liên kết trực tiếp giữa bóng phao và đĩa van. Khi mực nước ngưng dâng lên hoặc hạ xuống, bóng phao di chuyển kéo theo đòn bẩy điều khiển đóng hoặc mở nút van xả.
Cụm lỗ xả: Là vị trí dòng nước ngưng thoát ra ngoài, được gia công mịn bằng thép không gỉ để chống lại sự mài mòn cơ học của dòng chảy xiết.
Bộ xả khí nhiệt tĩnh: Nằm ở phần trên cùng của khoang bẫy, chứa một capsule nhạy cảm với nhiệt độ, tự động co lại khi gặp khí lạnh và nở ra đóng chặt lại khi gặp hơi nóng.
Nguyên lý hoạt động của bẫy hơi phao hoàn toàn tự động, dựa trên sự chênh lệch tỷ trọng giữa nước ngưng (thể lỏng) và hơi nước (thể khí).
Khi hệ thống bắt đầu vận hành, không khí lạnh và nước ngưng ban đầu tràn vào thân bẫy hơi FT43. Lúc này, do nhiệt độ còn thấp, bộ xả khí nhiệt tĩnh ở trạng thái mở hoàn toàn, giải phóng nhanh không khí ra ngoài. Đồng thời, nước ngưng dâng lên làm bóng phao nổi lên, kéo đòn bẩy mở cụm lỗ xả chính để đẩy nước ngưng ra ngoài đường ống hồi.
Khi lượng nước ngưng ban đầu vơi đi và dòng hơi nóng đi vào bẫy, nhiệt độ tăng cao khiến capsule xả khí đóng lại ngay lập tức, ngăn không cho hơi sống thất thoát.
Nếu lượng nước ngưng đi vào bẫy ít, mực nước hạ xuống, bóng phao hạ theo và đòn bẩy sẽ khép bớt lỗ xả lại để giữ áp suất hệ thống.
Nếu lượng nước ngưng đổ về nhiều, bóng phao dâng cao, lỗ xả mở rộng hết cỡ để thoát nước nhanh chóng. Cơ chế này diễn ra một cách liên tục và nhịp nhàng.
Với kích cỡ kết nối DN40 cho lưu lượng xả tầm trung và lớn cùng cấu trúc cơ khí bền bỉ từ hãng AFBV, bẫy hơi FT43 được ứng dụng rộng rãi trong các hệ thống:
Hệ thống đường ống chính (Main Steam Lines): Lắp đặt tại các điểm thấp, các đoạn cuối trục đường ống phân phối hơi chính của nhà máy để gom và xả nước ngưng tụ trên đường truyền.
Thiết bị trao đổi nhiệt quy mô trung bình: Ứng dụng phổ biến trong các bộ gia nhiệt khí, bộ trao đổi nhiệt dạng tấm hoặc dạng chùm ống trong ngành dệt nhuộm, sản xuất giấy, bao bì công nghiệp.
Ngành công nghiệp hóa chất và nước thải nhẹ: Phiên bản chất liệu thép không gỉ của FT43 hoạt động bền bỉ trong môi trường có tính ăn mòn, xử lý nước thải công nghiệp nhẹ hoặc truyền dẫn các lưu chất đặc thù.
Để bẫy hơi phao FT43 hoạt động chính xác theo nguyên lý nổi của phao, việc lắp đặt đòi hỏi kỹ sư phải tuân thủ nghiêm ngặt các quy tắc kỹ thuật sau:
Lắp theo phương ngang (Horizontal): Bẫy hơi phao FT43 bắt buộc phải được lắp đặt trên đoạn ống nằm ngang. Tuyệt đối không lắp đứng hoặc lắp ngược vì bóng phao cần di chuyển theo trục thẳng đứng hướng từ dưới lên.
Chiều dòng chảy: Kiểm tra hướng mũi tên đúc nổi trên thân bẫy hơi để đảm bảo dòng nước ngưng đi vào đúng đầu IN và ra đúng đầu OUT của bẫy.
Vị trí lắp: Bẫy phải được đặt ở vị trí thấp hơn thiết bị cần thoát nước ngưng để nước có thể tự chảy bằng trọng lực vào trong thân bẫy.
Vệ sinh, thổi sạch toàn bộ rác hàn, bụi bẩn trong đường ống trước khi kết nối thiết bị.
Nên lắp đặt một van chặn (van bi hoặc van cầu) phía trước bẫy và một van một chiều phía sau bẫy để thuận tiện cho việc bảo dưỡng định kỳ.
Đặt gioăng làm kín phù hợp vào giữa mặt bích của bẫy và mặt bích đường ống, sau đó siết đều các bulong đối xứng để đảm bảo không rò rỉ áp lực.
Mặc dù bẫy hơi phao AFBV nổi tiếng về độ bền, nhưng sau thời gian dài hoạt động trong môi trường nhiệt dịch học, một số sự cố có thể xảy ra:
Nguyên nhân: Do cặn bẩn, xỉ hàn bám chặt vào vị trí lỗ xả van chính, khiến cơ cấu đòn bẩy không thể kéo đĩa van đóng khít lại được. Một nguyên nhân khác có thể do bóng phao bị móp vỡ dẫn đến mất lực nổi và chìm xuống đáy bẫy.
Cách khắc phục: Khóa van chặn trước bẫy, tháo nắp bẫy hơi và tiến hành súc rửa, vệ sinh sạch sẽ khoang trong. Nếu bóng phao bị thủng hoặc móp, cần tiến hành thay thế bóng phao mới.
Nguyên nhân: Do bẫy bị hiện tượng kẹt khí nếu bộ xả khí nhiệt tĩnh bị hỏng ở trạng thái đóng, hoặc đường ống lọc chữ Y (Y-strainer) phía trước bị tắc nghẽn nghiêm trọng bởi cặn rác.
Cách khắc phục: Kiểm tra và vệ sinh cụm capsule xả khí nhiệt tĩnh. Thông rửa đường ống lọc chữ Y được lắp đặt phía trước bẫy hơi để giải phóng dòng chảy.
Trong bối cảnh thị trường vật tư ngành hơi có nhiều biến động, việc chọn mua sản phẩm từ một đơn vị uy tín là yếu tố cốt lõi mang lại sự an toàn cho công trình. Thương hiệu Van Duy Thành tự hào là đối tác chiến lược chuyên cung cấp dòng sản phẩm bẫy hơi phao chất lượng cao.
Chúng tôi phân phối dòng sản phẩm Bẫy Hơi Phao Mặt Bích DN40 FT43 AFBV chính hãng nhập khẩu với đầy đủ các chứng nhận CO/CQ từ nhà sản xuất. Với triết lý kinh doanh đặt chất lượng lên hàng đầu, Van Duy Thành cam kết:
Hàng chính hãng AFBV 100%, kết cấu vật liệu đạt chuẩn cao cấp (gang dẻo hoặc thép không gỉ).
Chính sách bảo hành dài hạn từ 12 tháng, cơ chế lỗi đổi mới linh hoạt, nhanh chóng.
Giá thành cạnh tranh tối ưu nhờ ưu thế đối tác phân phối trực tiếp không qua trung gian.
Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn giải pháp và hỗ trợ kỹ thuật lắp đặt tận tình.
Mọi nhu cầu khảo sát catalog, bản vẽ kỹ thuật chi tiết hoặc nhận báo giá ưu đãi tốt nhất cho dòng bẫy hơi phao FT43 DN40, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua:
