Bẫy Hơi Phao Gang Nối Bích DN20
Bẫy hơi phao gang nối bích DN20 là dòng thiết bị nhiệt năng cao cấp, chuyên dụng để xả nước ngưng tự động và liên tục nhằm tối ưu hóa hiệu suất của hệ thống hơi nước công nghiệp. Thiết bị nổi bật với cơ chế phao nâng tuyến tính nhạy bén, kết hợp bộ xả khí nhiệt tĩnh độc lập giúp ngăn ngừa triệt để hiện tượng kẹt khí và thủy kích. Với kích thước danh nghĩa DN20 và thân bằng gang dẻo chịu lực, bẫy hơi có khả năng vận hành an toàn ở áp suất tối đa 16bar cùng mức nhiệt độ ngưỡng lên tới 250°C. Kết nối mặt bích đa tiêu chuẩn như JIS 10K, PN16 hay ANSI mang lại sự linh hoạt tối đa khi lắp đặt, giúp thiết bị ngăn chặn hiệu quả tình trạng thất thoát hơi sống.
Bẫy hơi phao gang nối bích DN20 (Ball Float Steam Trap) là một trong những thiết bị cơ học phụ trợ không thể thiếu trên các cụm đường ống truyền tải nhiệt. Nhờ sự kết hợp hoàn hảo giữa cơ học chất lỏng và vật liệu chịu lực cao cấp, sản phẩm sở hữu nhiều đặc tính vận hành thông minh và ưu việt.
Khác biệt hoàn toàn với dòng bẫy hơi đồng tiền vận hành đóng mở đột ngột theo chu kỳ, bẫy hơi phao DN20 hoạt động dựa trên sự thay đổi mực nước thực tế bên trong khoang van. Khi nước ngưng tụ từ hệ thống đổ về, bóng phao sẽ nổi lên theo phương thẳng đứng và mở lỗ xả một cách tuyến tính. Chu trình này giúp nước ngưng được giải phóng liên tục ngay khi vừa hình thành, giữ cho không gian trao đổi nhiệt của thiết bị hạ nguồn luôn khô ráo và đạt hiệu suất cao.
Bên trong thân bẫy hơi phao DN20 được tích hợp một bộ xả khí nhiệt tĩnh (Thermostatic Air Vent) sử dụng capsule nhạy cảm với nhiệt độ. Khi hệ thống bắt đầu khởi động, lượng không khí lạnh tồn đọng sẽ được bộ phận này mở rộng để đẩy nhanh ra ngoài. Tính năng này ngăn ngừa triệt để hiện tượng kẹt khí (air binding) – một tác nhân chính cản trở dòng chảy và làm sụt giảm nghiêm trọng năng suất cấp nhiệt của lò hơi.
Vật liệu gang dẻo đúc dày dặn giúp thân bẫy có khả năng chịu được các chấn động áp lực tĩnh và động cực tốt. Đồng thời, cơ cấu bóng phao cơ học chuyển động tịnh tiến mượt mà giúp van không bị ảnh hưởng bởi hiện tượng dao động áp suất đột ngột hoặc dòng lưu chất có lưu lượng thay đổi liên tục.
Trong các hệ thống phân phối và sử dụng hơi nước bão hòa, bẫy hơi phao DN20 đóng vai trò như một mắt xích bảo vệ, giúp duy trì sự ổn định toàn diện cho mạng lưới đường ống.
Bảo vệ hệ thống khỏi hiện tượng búa nước: Nước ngưng tụ tích tụ trên đường ống nếu không được bẫy hơi giải phóng kịp thời sẽ bị dòng hơi tốc độ cao cuốn đi, tạo thành những cú va đập thủy lực mạnh (water hammer). Hiện tượng này rất dễ làm nứt vỡ đường ống, hỏng van chặn và các thiết bị đo lường. Bẫy hơi phao DN20 giải quyết triệt để nguy cơ này.
Chống thất thoát hơi sống, tiết kiệm nhiên liệu: Cơ chế làm kín bằng nút van cơ học vô cùng khít khao, chỉ cho nước ngưng và khí đi qua, đồng thời giữ chặt dòng hơi nóng ở lại hệ thống. Tác dụng này giúp giảm tối đa hao phí năng lượng của lò hơi, trực tiếp tiết kiệm chi phí vận hành cho doanh nghiệp.
Nâng cao chất lượng sản phẩm đầu ra: Khi bề mặt của các dàn sấy, nồi hấp hoặc bộ trao đổi nhiệt không bị che phủ bởi màng nước ngưng tụ, thời gian gia nhiệt sẽ được rút ngắn đáng kể, giúp quy trình sấy, hấp, nấu diễn ra nhanh chóng và đạt chất lượng đồng đều.
Để phục vụ công tác bóc tách khối lượng và thầu dự án của các kỹ sư, Van Duy Thành xin cung cấp bảng thông số kỹ thuật tiêu chuẩn của sản phẩm bẫy hơi phao DN20:
| Thuộc tính kỹ thuật | Chi tiết thông số cấu hình |
|---|---|
| Đơn vị phân phối | Van Duy Thành |
| Kích thước danh nghĩa | DN20 (Phù hợp cho ống đường kính ngoài 27mm) |
| Vật liệu thân bẫy | Gang dẻo (Ductile Iron) hoặc Thép đúc (Cast Steel) |
| Vật liệu phao & đĩa van | Thép không gỉ cao cấp (Inox 304 / Inox 316) |
| Áp lực làm việc tối đa | 16 bar (16 kgf/cm2, tương đương PN16) |
| Nhiệt độ vận hành tối đa | Ngưỡng chịu nhiệt lên đến 250°C |
| Kiểu kết nối hệ thống | Kết nối hai đầu mặt bích tiện lợi |
| Tiêu chuẩn mặt bích | Đa dạng tùy chọn: PN16, PN25, JIS 10K, ANSI |
| Môi trường ứng dụng | Hệ thống hơi nóng (Steam), hệ thống khí nén |
| Nguồn gốc xuất xứ | Hàn Quốc, Đài Loan, Trung Quốc (Hàng chính hãng) |

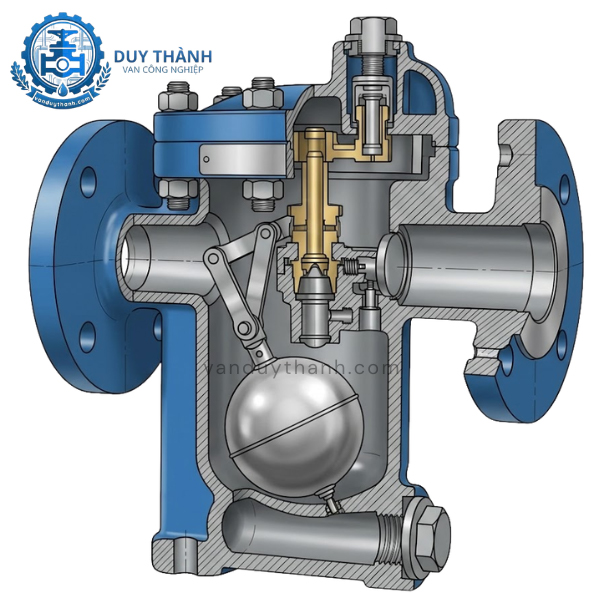

Sự bền bỉ vượt thời gian của bẫy hơi phao gang DN20 đến từ kết cấu cơ khí tinh xảo, sử dụng các vật liệu có độ trơ và độ cứng cao để chống lại sự mài mòn của dòng chảy áp lực:
Thân bẫy được đúc từ chất liệu gang dẻo cao cấp, có thiết kế khoang chứa lớn nhằm tối ưu không gian tích tụ nước ngưng. Phần nắp bẫy được liên kết chắc chắn với thân thông qua các bulong thép chịu lực cường độ cao. Cấu trúc tách rời này cho phép kỹ thuật viên dễ dàng tháo mở nắp để vệ sinh và bảo dưỡng lưới lọc bên trong mà không cần dỡ toàn bộ thân bẫy ra khỏi đường ống.
Bóng phao (Float Ball): Được chế tạo từ Inox 304 hoặc Inox 316 rỗng ruột, siêu nhẹ nhưng có độ dày thành đạt chuẩn, giúp chống lại hiện tượng móp méo hay rách phao dưới áp suất lớn 16bar.
Cơ cấu đòn bẩy (Lever): Nối liền bóng phao với cụm nút van xả. Khi bóng phao chuyển động lên xuống, cơ cấu đòn bẩy sẽ truyền lực để đóng hoặc mở đầu xả.
Đầu xả (Valve Seat): Là nơi nước ngưng thoát ra ngoài, được gia công chính xác bằng thép không gỉ để chịu được lực mài mòn cơ học của dòng chảy xiết tốc độ cao.
Bộ xả khí (Thermostatic Air Vent): Nằm ở phía trên cùng của khoang bẫy, chứa các lá kim loại nhạy nhiệt tự động đóng chặt khi có hơi nóng đi vào và mở rộng khi có không khí lạnh tràn qua.
Cơ chế vận hành của bẫy hơi phao gang hoàn toàn tự động, dựa trên quy luật vật lý tự nhiên về sự chênh lệch khối lượng riêng giữa thể lỏng (nước ngưng) và thể khí (hơi nước).
Khi hệ thống bắt đầu vận hành, lượng không khí lạnh tồn đọng cùng dòng nước ngưng ban đầu tràn vào thân bẫy. Lúc này, do nhiệt độ còn thấp, capsule xả khí phụ ở trạng thái mở hoàn toàn để đẩy khí không ngưng ra ngoài. Đồng thời, mực nước dâng cao làm bóng phao Inox nổi lên, kéo đòn bẩy mở rộng cụm lỗ xả chính, giúp giải phóng nhanh lượng nước ngưng nguội ra ngoài đường ống hồi.
Khi nước ngưng ban đầu thoát hết, dòng hơi nóng nhiệt độ cao tràn vào trong bẫy. Nhiệt độ tăng cao lập tức làm capsule nhiệt tĩnh giãn nở và b bịt kín lỗ xả khí phụ, giữ chặt dòng hơi sống ở lại.
Khi lượng nước ngưng về ít: Mực nước trong bẫy hạ xuống, bóng phao chìm xuống đáy kéo theo đầu van đóng bớt lỗ xả lại để duy trì áp suất.
Khi lượng nước ngưng về nhiều: Bóng phao dâng cao tuyến tính, mở rộng lỗ xả để thoát nước ra ngoài liên tục. Chu trình này diễn ra một cách tự động và nhịp nhàng.
Với kích cỡ kết nối DN20 nhỏ gọn và lưu lượng xả tầm trung, bẫy hơi phao gang nối bích được ứng dụng rộng rãi tại nhiều vị trí then chốt trong nhà máy:
Đường ống phân phối hơi chính: Lắp đặt tại các điểm thấp, các đoạn cuối trục đường ống dẫn hơi chính để thu gom và giải phóng nước ngưng hình thành trên đường truyền tải xa.
Thiết bị trao đổi nhiệt quy mô trung bình: Sử dụng cho các bộ gia nhiệt khí (Air Heater), dàn sấy tầng trong nhà máy dệt nhuộm, bao bì carton, sản xuất giấy và chế biến nông sản.
Thiết bị hấp tiệt trùng ngành thực phẩm: Phù hợp cho các nồi nấu hai lớp, tủ hấp giò chả, tủ sấy vĩ trong các xưởng chế biến thực phẩm, đồ uống yêu cầu duy trì nhiệt độ sấy ổn định.
Lắp đặt bẫy hơi phao đúng kỹ thuật hình học là yếu tố tiên quyết giúp thiết bị hoạt động chính xác theo đúng nguyên lý cơ học:
Lắp theo phương ngang (Horizontal): Bẫy hơi phao bắt buộc phải được thi công trên đoạn ống nằm ngang. Tuyệt đối không lắp đứng hay lắp ngược, vì bóng phao cần di chuyển theo trục thẳng đứng hướng từ dưới lên để mở van chính xác.
Hướng mũi tên dòng chảy: Quan sát kỹ hướng mũi tên đúc nổi trên thân bẫy, đảm bảo dòng lưu chất đi vào đầu mũi tên (IN) và thoát ra đúng hướng (OUT).
Vị trí lắp đặt: Bẫy phải được đặt ở vị trí thấp hơn thiết bị hoặc đường ống cần thoát nước để nước ngưng có thể tự chảy bằng trọng lực vào khoang chứa.
Tiến hành xả thổi sạch toàn bộ rác hàn, bụi bẩn, xỉ cơ khí bên trong đường ống trước khi kết nối thiết bị.
Nên lắp đặt một bộ lọc chữ Y (Y-Strainer) phía trước bẫy để giữ lại cặn rắn, tránh làm xước đĩa van.
Đặt gioăng chì chịu nhiệt hoặc gioăng PTFE vào giữa mặt bích, xỏ bulong và siết đều tay theo sơ đồ đối xứng chữ X để lực ép mặt bích được cân bằng, tránh rò rỉ áp lực.
Sau một thời gian vận hành liên tục dưới tải nhiệt cao, bẫy hơi phao có thể gặp một số sự cố mài mòn tự nhiên. Bạn có thể xử lý nhanh theo hướng dẫn dưới đây:
Nguyên nhân: Do cặn bẩn, xỉ hàn bám chặt vào vị trí lỗ xả van chính, khiến cơ cấu đòn bẩy không thể kéo đĩa van đóng khít lại được. Hoặc do bóng phao bị thủng, nước lọt vào trong làm phao mất lực nổi và chìm hẳn xuống.
Cách khắc phục: Khóa van chặn trước bẫy, tháo nắp bẫy hơi và tiến hành súc rửa, vệ sinh sạch sẽ khoang trong. Nếu bóng phao bị thủng hoặc móp nặng, cần tiến hành thay thế bóng phao mới.
Nguyên nhân: Lưới lọc phía trước bẫy bị tắc nghẽn hoàn toàn bởi cặn bẩn, hoặc cụm capsule xả khí nhiệt tĩnh bị hỏng ở trạng thái đóng, gây kẹt khí bên trong khoang bẫy.
Cách khắc phục: Tháo và vệ sinh lưới lọc chữ Y. Kiểm tra cụm capsule xả khí, nếu bị biến dạng do quá nhiệt thì cần thay thế chi tiết này để giải phóng dòng chảy.
Việc tìm kiếm một đơn vị cung ứng vật tư ngành hơi uy tín, có am hiểu kỹ thuật và cam kết rõ ràng về chất lượng là chìa khóa bảo đảm sự an toàn vận hành cho toàn bộ nhà máy của bạn. Thương hiệu Van Duy Thành tự hào là điểm đến tin cậy của các nhà thầu và kỹ sư cơ điện trên toàn quốc.
Chúng tôi chuyên nhập khẩu và phân phối dòng sản phẩm Bẫy Hơi Phao Gang Nối Bích DN20 chính hãng từ các thị trường uy tín như Hàn Quốc, Đài Loan, Trung Quốc. Van Duy Thành luôn khẳng định uy tín thương hiệu thông qua các cam kết:
Sản phẩm chính hãng 100%, rõ ràng về nguồn gốc xuất xứ, đầy đủ giấy tờ CO và CQ.
Chất lượng phôi đúc gang dẻo đạt chuẩn, các chi tiết phao Inox chịu tải áp lực đúng thông số công bố.
Hàng luôn sẵn kho số lượng lớn, đầy đủ các size từ DN15 đến DN100 để đáp ứng tiến độ công trình.
Chính sách bảo hành dài hạn từ 12 tháng, cơ chế lỗi đổi mới nhanh chóng cùng giá thành cạnh tranh tối ưu.
Để nhận bản vẽ kỹ thuật chi tiết, file catalog hoặc bảng báo giá với mức chiết khấu thương mại tốt nhất cho dự án của mình, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi:
