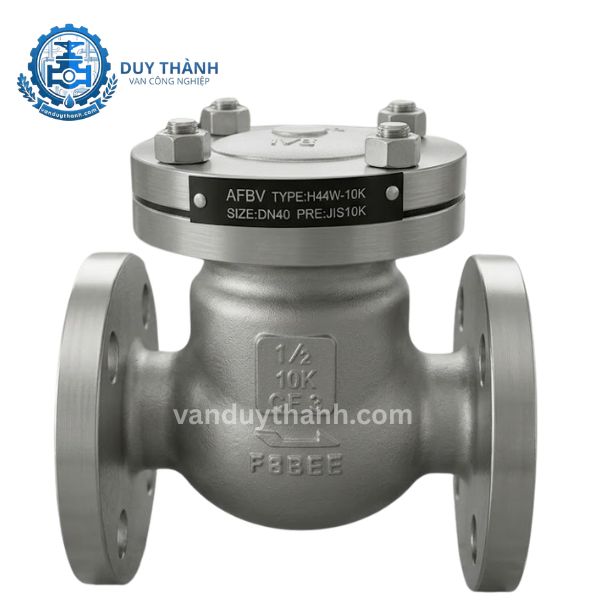

Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv | DN50-300

1. Tính năng của Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv

Van một chiều lá lật inox 304 mặt bích JIS 10K AFBV (Model: H44W-10K) là dòng van công nghiệp cao cấp, sở hữu nhiều tính năng vượt trội phục vụ cho các hệ thống đường ống hiện đại:

• Vận hành tự động hoàn toàn: Van hoạt động độc lập dựa vào áp lực của dòng lưu chất mà không cần đến sự tác động của sức người hay nguồn năng lượng điện, khí nén bên ngoài.

• Chống ăn mòn và oxy hóa tuyệt vời: Với cấu tạo từ vật liệu thép không gỉ inox 304 hoặc inox 316, van có khả năng chống chịu cực tốt trước các tác nhân ăn mòn hóa học, không bị han gỉ trong môi trường độ ẩm cao hay hóa chất nhẹ.

• Độ kín khít tối đa: Sự kết hợp giữa bề mặt đĩa van gia công chính xác và bộ gioăng làm kín chất liệu PTFE giúp ngăn chặn triệt để tình trạng rò rỉ ngược lưu chất.

• Tối ưu hóa dòng chảy: Thiết kế dạng lá lật (Swing Type) cho phép đĩa van mở hoàn toàn ra khỏi đường đi của dòng chảy khi đạt áp lực, giúp giảm thiểu tối đa hiện tượng sụt áp và tổn thất lưu lượng.

2. Tác dụng của Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv

Trong bất kỳ hệ thống truyền dẫn chất lỏng hay chất khí nào, van một chiều AFBV H44W-10K luôn đóng vai trò bảo vệ cốt lõi nhờ các tác dụng sau:

• Chỉ cho phép dòng chảy đi theo một hướng duy nhất: Ngăn chặn tuyệt đối tình trạng dòng lưu chất chảy ngược lại khi hệ thống gặp sự cố dừng đột ngột hoặc sụt áp.

• Bảo vệ các thiết bị đắt tiền phía trước: Khi máy bơm hoặc máy nén khí ngừng hoạt động, dòng lưu chất có xu hướng dội ngược lại với áp lực rất lớn. Van một chiều sẽ lập tức đóng lại, bảo vệ cánh bơm, trục bơm và các thiết bị đo lường khỏi nguy cơ hư hỏng do hiện tượng thủy kích (Water Hammer).

• Duy trì áp suất ổn định: Giúp hệ thống giữ được áp lực cần thiết trong đường ống ngay cả khi nguồn cấp tạm thời ngắt, hỗ trợ quá trình khởi động lại diễn ra nhanh chóng và trơn tru hơn.

3. Thông số kỹ thuật của Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv

4. Cấu tạo của Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv

Van một chiều lá lật AFBV có cấu tạo cơ khí tinh xảo, chắc chắn bao gồm các bộ phận chính sau:

• Thân van (Body): Được đúc nguyên khối từ inox 304 hoặc inox 316 với hai đầu là mặt bích tiêu chuẩn JIS 10K. Thân van dày dặn, chịu được áp lực hệ thống và bảo vệ các chi tiết bên trong.

• Nắp van (Bonnet): Được liên kết cố định với thân van thông qua hệ thống bu-lông inox. Nắp van có thể tháo rời dễ dàng để thuận tiện cho việc bảo dưỡng, vệ sinh hoặc thay thế linh kiện bên trong mà không cần tháo toàn bộ van ra khỏi đường ống.

• Đĩa van / Lá lật (Disc): Có dạng hình tròn dẹt bằng inox, được gắn vào một trục bản lề. Đây là bộ phận trực tiếp đóng/mở để quản lý dòng lưu chất.

• Trục định vị / Bản lề (Hinge/Pin): Giữ đĩa van cố định trong thân van nhưng vẫn đảm bảo đĩa có thể lật lên lật xuống một cách linh hoạt nhẹ nhàng.

• Gioăng làm kín (Seat ring): Chế tạo bằng vật liệu PTFE cao cấp có độ đàn hồi tốt, chịu nhiệt lên đến 180°C, giúp bề mặt tiếp xúc giữa đĩa van và thân van khít hoàn toàn khi đóng.

5. Nguyên lí làm việc của Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv

Van một chiều lá lật vận hành dựa trên nguyên lý chênh lệch áp suất tự động:

Trạng thái mở van (Khi có dòng chảy thuận)

Khi hệ thống máy bơm hoạt động, lưu chất được đẩy vào van từ phía cửa vào. Áp lực của dòng lưu chất đủ lớn sẽ tác động lên đĩa van, đẩy đĩa van lật lên trên (quanh trục bản lề). Lúc này, dòng lưu chất được tự do đi qua van một cách dễ dàng.

Trạng thái đóng van (Khi dòng chảy dừng hoặc đi ngược)

Khi nguồn cấp hoặc máy bơm dừng lại, áp lực dòng chảy thuận giảm về 0. Trọng lượng của đĩa van kết hợp với áp lực dội ngược của lưu chất từ phía cửa ra sẽ ngay lập tức đẩy đĩa van hạ xuống, áp chặt vào vòng làm kín (Seat). Quá trình này diễn ra vô cùng nhanh chóng, giữ cho toàn bộ lưu chất không thể chảy ngược lại phía sau.

6. Môi trường ứng dụng của Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv

Nhờ ưu điểm vượt trội từ chất liệu thép không gỉ và gioăng chịu nhiệt PTFE, sản phẩm được ứng dụng rộng rãi trong nhiều môi trường khắt khắc nghiệt:

• Hệ thống cấp thoát nước: Trạm bơm nước sạch, nhà máy xử lý nước thải đô thị và công nghiệp, hệ thống phòng cháy chữa cháy (PCCC).

• Ngành hóa chất và dung môi: Vận chuyển các dòng hóa chất trung tính, axit-kiềm loãng, nước biển hoặc chất lỏng có độ ăn mòn cao.

• Ngành xăng dầu, chất đốt: Đường ống dẫn xăng, dầu, khí hóa lỏng (Gas), hệ thống khí nén áp lực cao.

• Ngành thực phẩm và y dược: Nhờ tính trơ hóa học và độ an toàn vệ sinh của inox 304/316, van được tin dùng trong nhà máy bia, sữa, nước giải khát và chế biến dược phẩm.

7. Hướng dẫn lắp đặt của Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv

Để van vận hành ổn định, tránh bị kẹt đĩa hoặc rò rỉ, quy trình lắp đặt cần lưu ý các kỹ thuật sau:

1. Xác định hướng lắp: Lắp đặt van đúng theo hướng mũi tên được đúc nổi trên thân van (mũi tên chỉ theo hướng đi mong muốn của dòng lưu chất).

2. Vị trí lắp đặt trên đường ống: Van một chiều lá lật hoạt động tốt nhất khi được lắp trên các đoạn ống nằm ngang (Horizontal). Nếu lắp theo phương thẳng đứng (Vertical), bắt buộc hướng dòng chảy phải đi từ dưới lên trên. Tuyệt đối không lắp van theo chiều dòng chảy đi từ trên xuống vì đĩa van sẽ không thể tự đóng lại bằng trọng lực.

3. Làm sạch đường ống: Trước khi lắp, cần vệ sinh sạch sẽ bên trong đường ống, loại bỏ hoàn toàn cát, xỉ hàn, rác để tránh làm trầy xước đĩa van và rách gioăng làm kín.

4. Kết nối mặt bích: Đặt gioăng đệm làm kín (Gasket) giữa mặt bích của van và mặt bích đường ống. Tiến hành siết đều các bu-lông theo hình đối xứng để lực ép được phân bổ đồng đều, tránh hiện tượng vênh mặt bích gây rò rỉ.

8. Những lỗi thường gặp và cách khắc phục của Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv

Van bị rò rỉ lưu chất ngược (Không kín hoàn toàn)

• Nguyên nhân: Do các hạt cặn bẩn, cát hoặc bã hàn bám vào vị trí ghế van làm đĩa van đóng không khít; hoặc gioăng PTFE sau thời gian dài sử dụng bị mòn, rách.

• Cách khắc phục: Khóa hệ thống, tháo nắp van (Bonnet) ra để kiểm tra và vệ sinh sạch lòng van. Nếu gioăng PTFE hoặc đĩa van bị trầy xước nặng, tiến hành thay thế linh kiện mới.

Van phát ra tiếng ồn lớn hoặc rung lắc mạnh (Hiện tượng va đập)

• Nguyên nhân: Thường xảy ra khi dòng chảy trong hệ thống không ổn định, áp suất thay đổi quá đột ngột khiến đĩa van liên tục lật lên hạ xuống đập vào thân van.

• Cách khắc phục: Kiểm tra lại công suất máy bơm hoặc lắp thêm van giảm áp, van xả áp phía trước để điều hòa lưu lượng, giúp dòng chảy đi qua van ổn định hơn.

Đĩa van bị kẹt không mở được

• Nguyên nhân: Do trục bản lề bị bám cặn cứng hoặc rác quấn vào cơ cấu chuyển động của lá lật.

• Cách khắc phục: Tháo nắp van, vệ sinh phần trục định vị và bôi trơn chuyên dụng (nếu cần) để đảm bảo đĩa van lật lên xuống nhẹ nhàng.

9. Van Duy Thành chuyên cung cấp Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv

Công ty Van Duy Thành là đối tác nhập khẩu và phân phối uy tín hàng đầu tại Việt Nam, chuyên cung cấp dòng sản phẩm Van Một Chiều Lá Lật Inox 304 Mặt Bích Jis 10k Afbv (Model: H44W-10K).

Lựa chọn mua sắm tại Duy Thành, quý khách hàng hoàn toàn yên tâm với những cam kết vàng:

• Cam kết sản phẩm chính hãng AFBV 100%, đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ).

• Kho hàng luôn sẵn số lượng lớn đầy đủ các kích cỡ từ DN50 đến DN300, giao hàng nhanh chóng trên toàn quốc.

• Chính sách giá cả cạnh tranh xuất xưởng, chiết khấu cực thương mại cho các nhà thầu, đại lý và dự án lớn.

• Chế độ bảo hành dài hạn lên đến 12 tháng, hỗ trợ tư vấn giải pháp kỹ thuật 24/7 từ đội ngũ kỹ sư chuyên nghiệp.

Để nhận báo giá ưu đãi và hỗ trợ catalog chi tiết sản phẩm, xin vui lòng liên hệ trực tiếp với chúng tôi:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
