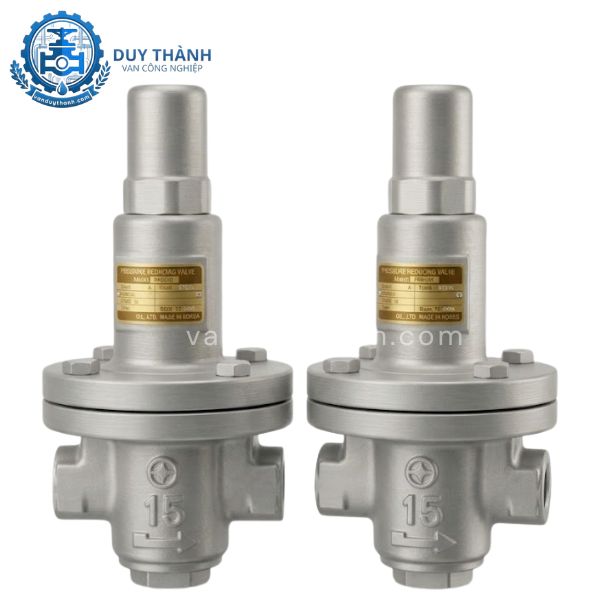

Van Giảm Áp Hơi Nối Ren Model RDST-1S
Van giảm áp hơi nối ren Model RDST-1S là thiết bị điều áp cao cấp, được thiết kế chuyên dụng cho hệ thống hơi nóng với các thông số kỹ thuật tiêu chuẩn:
Model sản phẩm: RDST-1S.
Kích cỡ đường ống: Đầy đủ các size từ DN15, DN20, DN25, DN32, DN40 đến DN50.
Chất liệu cấu tạo: Thân van bằng gang dẻo (Ductile Iron) hoặc hợp kim đồng chịu nhiệt; đĩa van, màng và lò xo bằng thép không gỉ (Inox) chống ăn mòn.
Kiểu kết nối: Nối ren tiêu chuẩn (NPT/PT) chắc chắn, dễ lắp đặt.
Áp suất đầu vào tối đa: Khả năng chịu tải lên tới 16 kg/cm².
Nhiệt độ vận hành tối đa: Đạt ngưỡng 220°C.
Môi trường lưu chất: Chuyên dụng cho hệ thống hơi nước (Steam), hơi bão hòa.
Nguồn gốc xuất xứ: Nhập khẩu chính hãng từ Đài Loan, Hàn Quốc,
Van giảm áp hơi nối ren Model RDST-1S sở hữu tính năng giảm áp và ổn định áp suất đầu ra hoàn toàn tự động. Dù áp suất nguồn cấp từ lò hơi có trồi sụt hay lưu lượng tiêu thụ ở các thiết bị phía sau thay đổi liên tục, RDST-1S vẫn giữ cho áp suất đầu ra luôn ở một mức cố định theo giá trị định sẵn của người vận hành.
Đặc biệt, dòng sản phẩm RDST-1S được tích hợp màng van inox (Stainless Steel Diaphragm) siêu nhạy cùng cơ chế lò xo phản hồi kép. Tính năng này giúp van phản ứng tức thì (gần như không có độ trễ) trước các biến động áp suất đột ngột của hệ thống. Bên cạnh đó, thiết kế nút chỉnh áp dạng ren vít phía trên nắp van có kèm đai ốc khóa chống xoay, giúp cố định áp suất mong muốn một cách an toàn mà không sợ bị lệch cấu hình do rung động cơ học.
Việc kiểm soát áp suất hơi nóng tại các điểm tiêu thụ cuối là điều kiện bắt buộc để bảo vệ hệ thống. Van giảm áp RDST-1S mang lại những tác dụng cốt lõi:
Bảo vệ toàn diện hệ thống: Hạ áp lực từ mức cao của trục chính xuống mức áp lực thấp vừa phải, bảo vệ các thiết bị nhạy cảm như van điều khiển, đồng hồ đo, đường ống nhánh khỏi nguy cơ rạn nứt hay nổ vỡ do quá áp.
Đảm bảo nhiệt độ sấy ổn định: Trong môi trường hơi bão hòa, nhiệt độ luôn đồng biến với áp suất. Van giúp giữ áp suất ổn định đồng nghĩa với việc giữ nhiệt độ sấy, hấp luôn đồng đều, từ đó nâng cao chất lượng thành phẩm.
Chống hiện tượng thủy kích và búa nước: Cơ chế tiết lưu mượt mà của RDST-1S giúp giảm thiểu xung lực của dòng hơi tốc độ cao, ngăn ngừa tiếng ồn và các chấn động rung lắc trên đường ống.
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng sản phẩm van giảm áp RDST-1S:
| Thuộc tính thông số | Chi tiết thông số kỹ thuật |
| Tên sản phẩm | Van giảm áp hơi nóng / Van điều áp hơi nước |
| Model | RDST-1S |
| Kích thước sản phẩm | DN15, DN20, DN25, DN32, DN40, DN50 |
| Chất liệu thân van | Gang dẻo (Ductile Iron) hoặc Đồng (Bronze) |
| Chất liệu màng & đĩa van | Thép không gỉ / Inox (SUS304 / SUS316) |
| Kiểu kết nối | Lắp ren trong (NPT / PT) |
| Áp suất đầu vào tối đa | 16 kg/cm² (1.6 MPa) |
| Dải áp suất đầu ra điều chỉnh | 0.5 kg/cm² ~ 10 kg/cm² |
| Nhiệt độ làm việc tối đa | 220°C |
| Môi trường sử dụng | Hơi nóng, hơi bão hòa, khí nén |
| Xuất xứ | Đài Loan, Hàn Quốc, Thổ Nhĩ Kỳ |
Model RDST-1S được tối ưu hóa thiết kế cơ khí với cấu tạo tinh gọn nhưng vô cùng chắc chắn:
Thân van và nắp van (Body & Bonnet): Được chế tạo từ gang dẻo chịu lực hoặc đồng cao cấp, bên ngoài phủ lớp sơn chịu nhiệt bảo vệ chống oxy hóa.
Vít điều chỉnh áp suất (Adjusting Screw): Nằm ở vị trí cao nhất trên đỉnh van, kết nối trực tiếp với trục lò xo để tăng hoặc giảm độ nén.
Lò xo điều áp (Primary Spring): Làm bằng thép lò xo chịu lực đàn hồi cao, không bị mỏi hay suy giảm độ đàn hồi sau thời gian dài sử dụng ở nhiệt độ cao.
Màng van (Diaphragm): Chế tạo bằng inox đàn hồi, ngăn cách khoang chứa lò xo khô và khoang lưu chất hơi nóng bên dưới, đóng vai trò nhận diện áp suất ngược.
Đĩa van và Ghế van (Disc & Seat): Là bộ phận thực hiện nhiệm vụ đóng/mở tiết lưu. Bề mặt được gia công CNC chính xác từ Inox cứng để chống lại hiện tượng xói mòn do dòng hơi áp lực cao đi qua khe hẹp.
Nguyên lý vận hành của Model RDST-1S dựa trên sự đối nghịch và cân bằng lực giữa lò xo và áp suất đầu ra tác động lên màng van:
Khi chưa cấp hơi (Van đóng): Lò xo trên đỉnh đẩy trục van đi xuống, giữ cho đĩa van mở hé.
Khi dòng hơi đi vào: Hơi nóng từ đầu vào có áp suất cao (ví dụ 10 kg/cm²) đi qua khe hở của đĩa van và ghế van sang đầu ra, áp suất bắt đầu giảm xuống mức mong muốn (ví dụ 3 kg/cm²).
Cơ chế tự động cân bằng: Một lượng hơi từ đầu ra sẽ lọt qua lỗ cảm biến nằm trong thân van, dẫn ngược lên khoang dưới của màng van.
Khi áp suất đầu ra vượt quá 3 kg/cm², lực đẩy từ dòng hơi dưới màng van sẽ thắng lực nén của lò xo, đẩy màng van cùng trục van đi lên => Đĩa van đóng bớt lại, hạn chế lượng hơi qua van => Áp suất đầu ra giảm xuống.
Khi áp suất đầu ra thấp hơn 3 kg/cm², lực lò xo lại thắng thế, đẩy trục van đi xuống => Đĩa van mở rộng hơn => Áp suất đầu ra tăng lên. Quá trình tự điều chỉnh này diễn ra liên tục, giữ áp suất đầu ra luôn ở mức ổn định tuyệt đối.
Nhờ kiểu kết nối ren linh hoạt và dải kích cỡ từ DN15 đến DN50, van giảm áp RDST-1S được ứng dụng cực kỳ phổ biến trong các hệ thống:
Hệ thống dệt may, giặt là: Điều áp hơi cho các máy ủi, máy ép form, phòng xông hơi, giặt khô công nghiệp.
Công nghiệp thực phẩm: Lắp đặt trong các dây chuyền sản xuất bánh kẹo, hệ thống tiệt trùng sữa, nước giải khát, nồi hầm áp suất lớn.
Thiết bị y tế, dược phẩm: Lắp trước các tủ hấp tiệt trùng dụng cụ y tế, nồi chưng cất thuốc, sấy khô dược liệu đòi hỏi nhiệt độ và áp suất chính xác cao.
Hệ thống sấy quy mô vừa: Các phòng sấy gỗ, sấy nông sản, sấy thủy hải sản sử dụng nhiệt hơi nước.
Lắp đặt bẫy và van đúng quy trình kỹ thuật sẽ giúp Model RDST-1S vận hành bền bỉ, tránh các lỗi vặt:
Làm sạch đường ống: Trước khi vặn ren, bắt buộc phải xả sạch bụi bẩn, xỉ hàn bên trong ống để tránh cặn lọt vào làm rách màng hoặc kẹt đĩa van.
Vị trí và hướng lắp: Lắp van theo phương thẳng đứng (nắp và vít chỉnh hướng lên trên). Chiều mũi tên trên thân van bắt buộc phải trùng với chiều dịch chuyển của dòng hơi.
Thiết lập cụm van tiêu chuẩn (Cụm giảm áp):
Phía trước van giảm áp RDST-1S, bạn nên lắp một Y lọc rác để chặn cặn bẩn và một Bẫy hơi để loại bỏ hoàn toàn nước ngưng (tránh hiện tượng thủy kích phá hủy màng van).
Nên lắp thêm một Đồng hồ đo áp suất ở cả đầu vào và đầu ra để dễ dàng theo dõi và hiệu chỉnh thông số trong quá trình vận hành.
Nguyên nhân: Cặn bẩn, xỉ hàn bám vào mặt ghế van khiến đĩa van không thể đóng khít hoàn toàn; hoặc màng van inox sau thời gian dài bị rách/vỡ.
Cách khắc phục: Khóa van chặn, tháo nắp phần tháp van để kiểm tra màng van và vệ sinh bề mặt đĩa van. Nếu màng van bị rách, cần thay thế linh kiện màng mới tương thích.
Nguyên nhân: Vít điều chỉnh áp suất đang bị nới quá lỏng; hoặc lưới lọc của Y lọc phía trước van bị nghẹt hoàn toàn bởi rác bẩn, ngăn dòng hơi lưu thông.
Cách khắc phục: Tiến hành siết vít điều chỉnh theo chiều kim đồng hồ để tăng áp suất. Đồng thời tháo xả cặn ở Y lọc rác phía trước van.
Nguyên nhân: Do vận tốc dòng hơi quá cao hoặc có sự chênh lệch áp suất quá lớn giữa đầu vào và đầu ra trong một không gian hẹp.
Cách khắc phục: Kiểm tra lại lưu lượng hệ thống. Nếu chênh áp quá lớn, nên thiết lập hệ thống giảm áp hai cấp hoặc lắp thêm ống giảm thanh phía sau van.
Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên cung cấp dòng sản phẩm Van giảm áp hơi nối ren Model RDST-1S nhập khẩu chính hãng từ Đài Loan, Hàn Quốc, Thổ Nhĩ Kỳ.
Đến với Van Duy Thành, quý khách hàng sẽ nhận được:
Sản phẩm cam kết chính hãng 100%, rõ ràng nguồn gốc xuất xứ, đầy đủ chứng chỉ CO/CQ.
Chính sách bảo hành chính hãng từ 12 đến 24 tháng, hỗ trợ lỗi 1 đổi 1 nhanh chóng.
Giá thành tối ưu, chiết khấu thương mại hấp dẫn cho các dự án và đại lý.
Đội ngũ kỹ sư hỗ trợ tư vấn kỹ thuật, hướng dẫn lắp đặt và căn chỉnh áp suất miễn phí.
