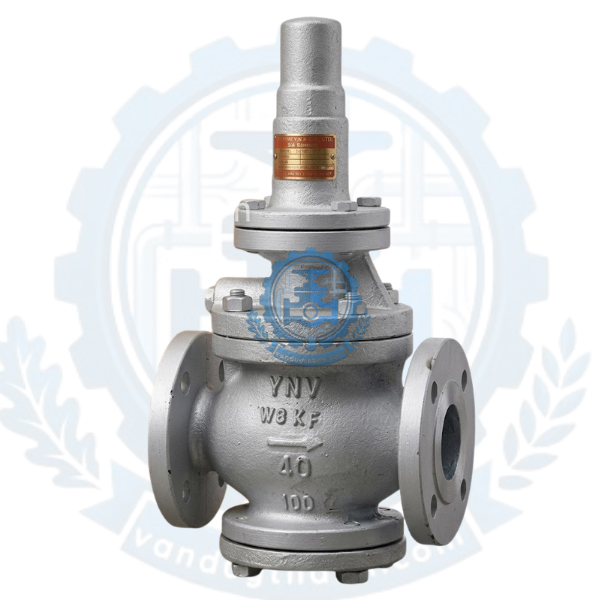

Van Giảm Áp Hơi Nối Bích YOOYOUN RDP-1F

1. Tính năng của Van Giảm Áp Hơi Nối Bích Yooyoun Rdp-1f

Van giảm áp hơi nối bích Yooyoun RDP-1F là dòng van giảm áp dạng phi công (Pilot-operated), sở hữu nhiều tính năng vượt trội được các kỹ sư trên toàn thế giới đánh giá cao:

• Điều áp tự động và chính xác: Van có khả năng tự động điều chỉnh và duy trì áp suất đầu ra ở một mức cố định đã cài đặt trước, bất chấp sự biến động của áp suất đầu vào hoặc lưu lượng dòng chảy qua van.

• Độ nhạy và công suất cao: Nhờ cơ chế màng phi công (Pilot diaphragm), van phản ứng cực kỳ nhanh nhạy trước sự thay đổi áp suất nhỏ nhất, phù hợp cho các hệ thống tiêu thụ hơi lớn và liên tục.

• Thiết kế nối bích chắc chắn: Kiểu kết nối mặt bích giúp van chịu được độ rung lắc của đường ống hơi, đồng thời giúp việc lắp đặt, bảo dưỡng định kỳ trở nên dễ dàng hơn bao giờ hết.

2. Tác dụng của Van Giảm Áp Hơi Nối Bích Yooyoun Rdp-1f

Trong các hệ thống nhiệt và khí nén, áp suất từ lò hơi hoặc máy nén thường rất lớn để đảm bảo hiệu suất truyền tải đi xa. Tuy nhiên, các thiết bị đầu cuối lại chỉ chịu được mức áp suất thấp hơn. Đó là lý do Yooyoun RDP-1F đóng vai trò then chốt:

• Bảo vệ an toàn hệ thống: Giảm áp suất cao xuống mức an toàn, ngăn ngừa sự cố nổ đường ống, hỏng hóc các thiết bị đo, lò hấp, hay máy sấy phía sau.

• Tối ưu hóa hiệu suất nhiệt: Hơi nước ở áp suất thấp hơn thường có nhiệt ẩn (Latent heat) cao hơn, giúp quá trình truyền nhiệt tại các thiết bị trao đổi nhiệt diễn ra hiệu quả và tiết kiệm năng lượng hơn.

• Ổn định quy trình sản xuất: Đảm bảo áp suất và nhiệt độ luôn đồng đều, từ đó nâng cao chất lượng thành phẩm trong các công đoạn hấp, sấy, nấu công nghiệp.

3. Thông số kỹ thuật của Van Giảm Áp Hơi Nối Bích Yooyoun Rdp-1f

Để quý khách hàng dễ dàng đối chiếu với yêu cầu kỹ thuật của hệ thống, dưới đây là bảng thông số chi tiết của sản phẩm:

4. Cấu tạo của Van Giảm Áp Hơi Nối Bích Yooyoun Rdp-1f

Model Yooyoun RDP-1F thuộc dòng van giảm áp gián tiếp (Pilot-operated), cấu tạo của van gồm hai phần chính được liên kết chặt chẽ với nhau:

4.1. Thân van chính (Main Valve)

• Vỏ thân van: Được đúc từ gang dẻo FCD, chịu được áp lực cao và chống va đập tốt.

• Đĩa van và ghế van chính: Nơi trực tiếp đóng/mở để điều tiết dòng lưu chất đi qua. Được làm bằng đồng cao cấp chống mài mòn do dòng hơi chảy xiết.

• Piston / Màng van chính: Nhận áp lực điều khiển từ van phi công để đẩy đĩa van chính di chuyển.

4.2. Cụm van điều khiển (Pilot Valve)

• Ốc điều chỉnh (Adjustment Screw): Nằm ở trên cùng, dùng để siết hoặc nhả lò xo nhằm cài đặt áp suất đầu ra theo nhu cầu.

• Lò xo áp lực: Lưu trữ lực đàn hồi để đối trọng với áp suất dòng hơi phản hồi.

• Màng phi công (Pilot Diaphragm): Làm bằng vật liệu đàn hồi chịu nhiệt, nhận tín hiệu áp suất từ đường ống đầu ra để điều khiển van phụ đóng mở.

5. Nguyên lí làm việc của Van Giảm Áp Hơi Nối Bích Yooyoun Rdp-1f

Van hoạt động dựa trên nguyên lý cân bằng lực giữa lò xo cài đặt và áp suất đầu ra được phản hồi về dưới màng van.

• Trạng thái ban đầu: Khi chưa có dòng hơi, lò xo đẩy màng phi công xuống làm van phi công mở.

• Khi dòng hơi đi vào: Hơi nóng đi qua van phi công vào buồng trên của piston chính. Áp lực này đẩy piston dịch chuyển xuống dưới, mở đĩa van chính cho phép hơi đi qua đầu ra.

• Quá trình tự động điều áp: Áp suất đầu ra (P_out) tăng lên và được dẫn qua một đường ống thông số (Sensing line) nội bộ quay ngược lại ép vào dưới màng phi công.

  • Nếu áp suất đầu ra vượt mức cài đặt, nó sẽ đẩy màng phi công lên, làm đóng bớt van phi công. Áp suất trên đầu piston chính giảm xuống, lò xo dưới thân chính đẩy đĩa van đi lên để thu hẹp cửa van, giảm lượng hơi qua van, kéo áp suất đầu ra giảm xuống.

  • Ngược lại, nếu áp suất đầu ra thấp hơn mức cài đặt, van phi công lại mở rộng hơn, ép piston xuống để mở rộng cửa van chính, tăng áp suất đầu ra.

6. Môi trường ứng dụng của Van Giảm Áp Hơi Nối Bích Yooyoun Rdp-1f

Nhờ vật liệu gang dẻo FCD chịu nhiệt đến 220°C và hệ thống gioăng, màng chịu bão hòa cao, van RDP-1F được ứng dụng rộng rãi trong các môi trường:

• Hệ thống hơi nóng (Steam): Lò hơi, nồi hơi công nghiệp, hệ thống sấy nông sản, dệt nhuộm, nhà máy thức ăn chăn nuôi, nhà máy cao su, giặt là công nghiệp.

• Hệ thống khí nén (Compressed Air): Các trạm nén khí áp lực cao trong nhà máy chế tạo cơ khí, lắp ráp ô tô, các dây chuyền tự động hóa cần hạ áp để bảo vệ thiết bị khí nén đầu cuối.

7. Hướng dẫn lắp đặt của Van Giảm Áp Hơi Nối Bích Yooyoun Rdp-1f

Để van hoạt động ổn định và có tuổi thọ cao, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

• Vệ sinh đường ống: Trước khi lắp van, phải thổi sạch mọi xỉ hàn, cát, bụi bẩn trong đường ống.

• Hướng lắp đặt: Lắp van theo chiều thẳng đứng (đầu ốc điều chỉnh hướng lên trên). Đảm bảo mũi tên trên thân van trùng với chiều dòng chảy của lưu chất.

• Lắp đặt thiết bị phụ trợ đi kèm (Khuyến nghị):

  • Lọc chữ Y (Strainer): Bắt buộc lắp phía trước van giảm áp để giữ lại cặn bẩn, tránh làm kẹt van phi công.

  • Bẫy hơi (Steam Trap): Lắp phía trước van để loại bỏ nước ngưng, tránh hiện tượng thủy kích (Water hammer) gây hỏng màng van.

  • Van an toàn (Safety Valve): Lắp ở đường ống đầu ra để bảo vệ hệ thống trong trường hợp van giảm áp gặp sự cố đột xuất.

8. Những lỗi thường gặp và cách khắc phục của Van Giảm Áp Hơi Nối Bích Yooyoun Rdp-1f

8.1. Áp suất đầu ra liên tục tăng bằng áp suất đầu vào

• Nguyên nhân: Có cặn bẩn, xỉ hàn bám vào ghế van làm đĩa van chính không thể đóng kín hoàn toàn; hoặc màng van bị rách.

• Cách khắc phục: Khóa van chặn, tháo phần thân van ra để vệ sinh sạch sẽ đĩa van và ghế van. Nếu phát hiện màng van hoặc gioăng bị rách thì cần thay thế linh kiện mới.

8.2. Áp suất đầu ra quá thấp hoặc không có hơi qua van

• Nguyên nhân: Lò xo điều chỉnh bị gãy hoặc lỏng; đường ống dẫn áp suất điều khiển (Sensing line) bị tắc nghẽn do cặn.

• Cách khắc phục: Kiểm tra lò xo trên cụm phi công, siết lại ốc điều chỉnh theo chiều kim đồng hồ để tăng áp. Thông tắc các lỗ dẫn áp nhỏ bên trong van.

8.3. Van phát ra tiếng ồn lớn hoặc rung lắc mạnh

• Nguyên nhân: Hiện tượng thủy kích do có nước ngưng tụ trong đường ống hơi, hoặc chọn size van quá lớn so với lưu lượng thực tế.

• Cách khắc phục: Lắp thêm bẫy hơi ở phía trước van để xả toàn bộ nước ngưng. Kiểm tra lại tính toán lưu lượng để chọn size van phù hợp.

9. Van Duy Thành chuyên cung cấp Van Giảm Áp Hơi Nối Bích Yooyoun Rdp-1f

Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối dòng sản phẩm Van giảm áp hơi nối bích Yooyoun RDP-1F chính hãng từ Hàn Quốc tại thị trường Việt Nam.

Khi mua hàng tại Van Duy Thành, quý khách hàng hoàn toàn yên tâm bởi:

• Sản phẩm cam kết chính hãng 100%, đầy đủ chứng chỉ CO, CQ từ nhà sản xuất YOOYOUN.

• Hàng luôn sẵn kho với đầy đủ các kích cỡ, đáp ứng nhanh chóng tiến độ công trình.

• Chính sách bảo hành đắc lực 12 tháng, hỗ trợ tư vấn kỹ thuật trọn đời sản phẩm.

• Giá thành cạnh tranh nhất phân khúc cùng nhiều ưu đãi hấp dẫn cho đại lý và dự án.

Quý khách hàng có nhu cầu nhận báo giá chi tiết hoặc tư vấn kỹ thuật chuyên sâu, xin vui lòng liên hệ trực tiếp với chúng tôi qua:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

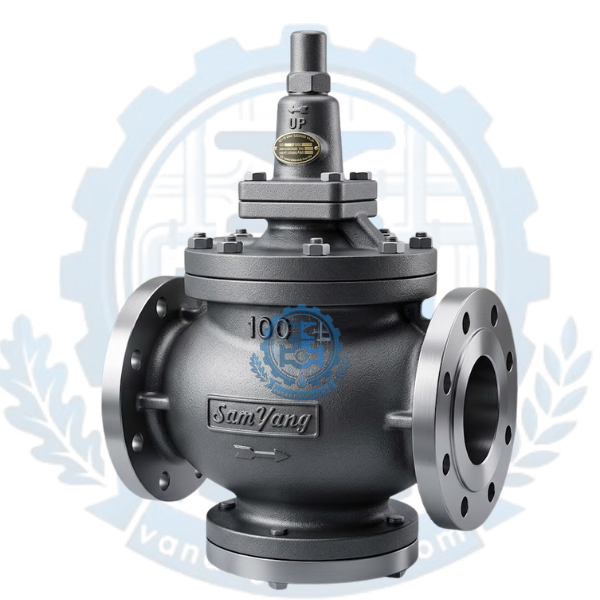

► XEM THÊM: Van Giảm Áp Hơi Mặt Bích YPR-1S
