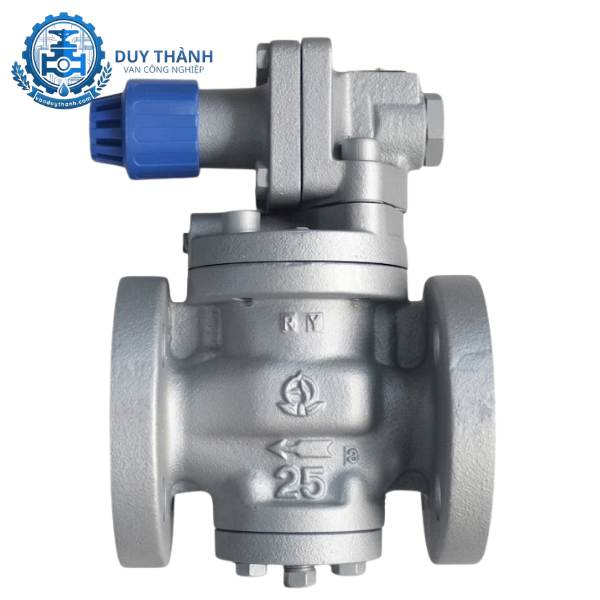

Van Giảm Áp Hơi Mặt Bích Jis10k Rp-6 Venn

1. Tính năng của Van Giảm Áp Hơi Mặt Bích Jis10k Rp-6 Venn

Trong phân khúc thiết bị điều khiển nhiệt năng, van giảm áp Venn RP-6 được coi là biểu tượng của sự tin cậy từ Nhật Bản. Sản phẩm sở hữu những tính năng kỹ thuật đột phá giúp tách biệt hoàn toàn so với các dòng van giảm áp trực tiếp thông thường:

• Hệ thống điều khiển Pilot thông minh: RP-6 sử dụng một van điều hướng (Pilot) nhỏ gọn nằm phía trên để điều khiển đĩa van chính. Cơ chế này cho phép van xử lý lưu lượng hơi cực lớn mà vẫn giữ được độ nhạy bén trong việc điều chỉnh áp suất đầu ra.

• Độ chính xác và ổn định tuyệt vời: Nhờ cấu trúc Pilot, sai số áp suất đầu ra của RP-6 cực thấp. Ngay cả khi áp suất đầu vào dao động, áp suất đầu ra vẫn được giữ cố định ở mức cài đặt, giúp các thiết bị nhiệt phía sau hoạt động ở điều kiện tối ưu nhất.

• Thiết kế tối ưu cho dòng chảy: Khoang bên trong thân van được thiết kế theo dạng khí động học, giúp giảm thiểu tối đa tổn thất áp suất không cần thiết và hạn chế tình trạng nhiễu loạn dòng chảy khi đi qua van.

• Vật liệu chịu nhiệt cao cấp: Sử dụng gang dẻo (Ductile Iron) cho thân van và thép không gỉ cho các bộ phận nhạy cảm, RP-6 có khả năng chịu đựng được sốc nhiệt và môi trường hơi bão hòa khắc nghiệt trong thời gian dài.

2. Tác dụng của Van Giảm Áp Hơi Mặt Bích Jis10k Rp-6 Venn

Việc sử dụng van giảm áp RP-6 không chỉ đơn thuần là thay đổi áp suất, mà còn mang lại những lợi ích chiến lược cho vận hành công nghiệp:

• Đảm bảo an toàn cho thiết bị nhiệt: Hơi nóng từ lò hơi thường có áp suất rất cao để vận chuyển hiệu quả. RP-6 giúp hạ áp xuống mức an toàn cho các thiết bị như máy sấy, bồn nấu, hay máy ép, ngăn chặn nguy cơ nổ hoặc hỏng hóc thiết bị do quá áp.

• Nâng cao chất lượng sản phẩm: Trong các ngành như dệt nhuộm hay thực phẩm, nhiệt độ phụ thuộc trực tiếp vào áp suất hơi. Sự ổn định của RP-6 giúp duy trì nhiệt độ chuẩn xác, từ đó đảm bảo thành phẩm có chất lượng đồng đều nhất.

• Tiết kiệm năng lượng và chi phí: Bằng cách cung cấp hơi ở áp suất vừa đủ dùng, hệ thống giảm thiểu được lượng hơi thất thoát qua các bẫy hơi và giảm tải cho lò hơi, giúp tiết kiệm đáng kể chi phí nhiên liệu đốt hàng tháng.

• Giảm chi phí bảo trì hệ thống: Khi áp lực được kiểm soát tốt, các phụ kiện đường ống, gioăng phớt và van chặn sẽ ít bị "stress" nhiệt và áp lực hơn, từ đó kéo dài tuổi thọ toàn bộ hệ thống.

3. Thông số kỹ thuật của Van Giảm Áp Hơi Mặt Bích Jis10k Rp-6 Venn

4. Cấu tạo của Van Giảm Áp Hơi Mặt Bích Jis10k Rp-6 Venn

Cấu tạo của RP-6 phức tạp và tinh vi hơn các dòng van trực tiếp, bao gồm hai phần chính hoạt động phối hợp nhịp nhàng:

4.1 Cụm van Pilot (Van điều hướng)

Nằm ở phía trên cùng của thiết bị, cụm Pilot bao gồm lò xo điều chỉnh, màng ngăn Pilot và đĩa van Pilot. Đây là trung tâm điều khiển của toàn bộ van. Khi ta tác động vào vít điều chỉnh, lò xo sẽ ép lên màng ngăn để thiết lập áp suất mục tiêu.

4.2 Thân van chính và Piston truyền động

Thân van chính chứa đĩa van lớn và một hệ thống Piston. Piston này không hoạt động bằng cơ học đơn thuần mà di chuyển nhờ áp lực hơi được trích xuất từ cụm Pilot dẫn xuống.

• Piston: Được gia công cực kỳ chính xác để di chuyển tịnh tiến trong xi lanh, có nhiệm vụ đẩy đĩa van chính mở ra.

• Đĩa van chính: Được làm bằng thép không gỉ với thiết kế tối ưu để đóng kín tuyệt đối khi không có yêu cầu cung cấp hơi.

4.3 Hệ thống lỗ dẫn áp (Orifice)

Các lỗ dẫn nhỏ li ti kết nối giữa đầu vào, cụm Pilot và khoang Piston giúp truyền dẫn tín hiệu áp suất một cách tức thì, tạo nên một vòng lặp điều khiển kín.

5. Nguyên lí làm việc của Van Giảm Áp Hơi Mặt Bích Jis10k Rp-6 Venn

Van RP-6 vận hành dựa trên nguyên lý cân bằng áp suất gián tiếp, sử dụng chính năng lượng của dòng hơi để điều khiển việc đóng mở.

1. Giai đoạn ban đầu: Khi chưa có áp lực, lò xo Pilot đẩy đĩa van Pilot đóng lại. Đĩa van chính cũng ở trạng thái đóng nhờ lò xo phản hồi.

2. Giai đoạn mở van: Khi hơi nóng đi vào đầu vào, ta xoay vít điều chỉnh nén lò xo Pilot. Đĩa van Pilot mở ra, cho phép một lượng hơi nhỏ (hơi điều khiển) đi qua lỗ dẫn vào khoang phía trên của Piston chính. Áp lực này đẩy Piston đi xuống, kéo theo đĩa van chính mở ra để hơi đi sang đầu ra.

3. Giai đoạn điều tiết: Áp suất đầu ra được dẫn ngược lại phía dưới màng ngăn Pilot qua một lỗ cảm biến. Nếu áp suất đầu ra bắt đầu vượt quá mức cài đặt, nó sẽ đẩy màng ngăn Pilot lên, làm đóng bớt đĩa van Pilot. Lượng hơi điều khiển trên đỉnh Piston giảm đi, lò xo dưới Piston đẩy đĩa van chính hẹp lại để giảm áp suất đầu ra.

4. Trạng thái ổn định: Quá trình này diễn ra liên tục, tạo ra sự cân bằng động, giúp áp suất đầu ra luôn duy trì ở mức người dùng mong muốn bất chấp mọi biến động đầu vào.

6. Môi trường ứng dụng của Van Giảm Áp Hơi Mặt Bích Jis10k Rp-6 Venn

Với khả năng chịu tải tốt và độ bền cao, RP-6 là sự lựa chọn ưu tiên trong các hệ thống hơi nóng công nghiệp nặng:

• Nhà máy dệt nhuộm và may mặc: Điều áp hơi cho các dàn sấy vải, máy nhuộm cao áp yêu cầu nhiệt độ cực kỳ ổn định để tránh làm hỏng sợi vải.

• Ngành thực phẩm và đồ uống: Ứng dụng trong hệ thống tiệt trùng, nồi hơi trung tâm của các nhà máy sản xuất sữa, bia rượu, nước giải khát.

• Nhà máy giấy và bao bì: Cung cấp hơi nóng ổn định cho các trục lô ép, máy sấy giấy công suất lớn.

• Hệ thống sưởi ấm trung tâm: Sử dụng trong các tòa nhà, khách sạn lớn có hệ thống sưởi bằng hơi nước bão hòa.

• Công nghiệp hóa chất và dược phẩm: Điều khiển áp suất hơi cho các phản ứng hóa học yêu cầu kiểm soát nhiệt độ nghiêm ngặt.

7. Hướng dẫn lắp đặt Van Giảm Áp Hơi Mặt Bích Jis10k Rp-6 Venn

Lắp đặt đúng kỹ thuật là điều kiện tiên quyết để van RP-6 hoạt động chính xác và đạt tuổi thọ tối đa. Dưới đây là các bước quan trọng:

7.1 Lưu ý quan trọng về thiết bị phụ trợ

• Lọc Y (Y-Strainer): Bắt buộc phải lắp một lọc Y với lưới lọc mịn (khoảng 80-100 mesh) ngay trước van RP-6. Bất kỳ hạt rỉ sét hay xỉ hàn nào rơi vào lỗ Pilot cũng có thể gây kẹt van.

• Bẫy hơi (Steam Trap): Lắp bẫy hơi phía trước van để loại bỏ nước ngưng. Nước ngưng đi vào van với tốc độ cao sẽ gây ra hiện tượng búa nước, làm rách màng ngăn hoặc hỏng Piston.

• Đường ống giãn nở: Đảm bảo đường ống phía sau van có kích thước lớn hơn hoặc bằng đường ống phía trước để hơi giãn nở tự nhiên sau khi giảm áp.

7.2 Quy trình lắp đặt thực tế

1. Vị trí: Van phải được lắp đặt trên đoạn ống nằm ngang, thân van thẳng đứng, vít điều chỉnh hướng lên trên.

2. Chiều dòng chảy: Quan sát mũi tên chỉ hướng dòng chảy trên thân gang. Lắp ngược chiều sẽ khiến van không thể hoạt động.

3. Kết nối mặt bích: Sử dụng gioăng đệm chịu nhiệt (như gioăng chì hoặc gioăng không amiăng). Siết đều các bulong theo hình sao để mặt bích không bị vênh, tránh rò rỉ hơi.

4. Đường ống cảm biến (nếu có): Với các phiên bản có đường cảm biến áp suất ngoài, cần nối ống đồng vào vị trí cách van ít nhất 10 lần đường kính ống về phía hạ nguồn để có tín hiệu áp suất ổn định nhất.

7.3 Vận hành và điều chỉnh

Mở các van chặn từ từ để hơi nóng sấy ấm van và đường ống. Sau đó, từ từ xoay vít điều chỉnh theo chiều kim đồng hồ để tăng áp suất và theo dõi trên đồng hồ áp suất lắp phía sau van.

8. Van Duy Thành chuyên cung cấp Van Giảm Áp Hơi Mặt Bích Jis10k Rp-6 Venn

Với nhiều năm kinh nghiệm trong ngành van công nghiệp, Van Duy Thành tự hào là đối tác chiến lược cung cấp các dòng van Venn Nhật Bản chính hãng tại thị trường Việt Nam. Chúng tôi cam kết mang đến sản phẩm RP-6 với đầy đủ chứng chỉ CO/CQ, chế độ bảo hành uy tín và hỗ trợ kỹ thuật chuyên sâu từ khâu tư vấn đến lắp đặt. Lựa chọn Van Duy Thành, quý khách hàng hoàn toàn yên tâm về chất lượng sản phẩm bền bỉ và giải pháp điều áp tối ưu cho hệ thống lò hơi của mình. Liên hệ ngay để nhận báo giá cạnh tranh nhất!

- Quý khách hàng quan tâm đến dòng Van Giảm Áp Hơi Mặt Bích Jis10k Rp-6 Venn hãy liên hệ ngay với Van Duy Thành để nhận báo giá chi tiết và những ưu đãi hấp dẫn nhất!
