Van cổng và van cầu: Khác nhau như thế nào? So sánh chi tiết

Van cổng và van cầu là hai loại van công nghiệp cơ bản và phổ biến nhất trong hệ thống đường ống. Tuy nhiên, sự khác biệt về chức năng giữa chúng thường khiến nhiều kỹ sư, nhà thầu và người mua hàng băn khoăn không biết nên chọn loại nào cho phù hợp.

Với hơn nhiều năm kinh nghiệm tư vấn và cung cấp van công nghiệp, Van Duy Thành thường xuyên gặp các trường hợp chọn sai loại van dẫn đến tổn thất áp suất lớn, van bị hỏng sớm hoặc hiệu suất hệ thống không như mong đợi. Bài viết này sẽ phân tích chi tiết sự khác biệt để giúp bạn đưa ra quyết định chính xác.

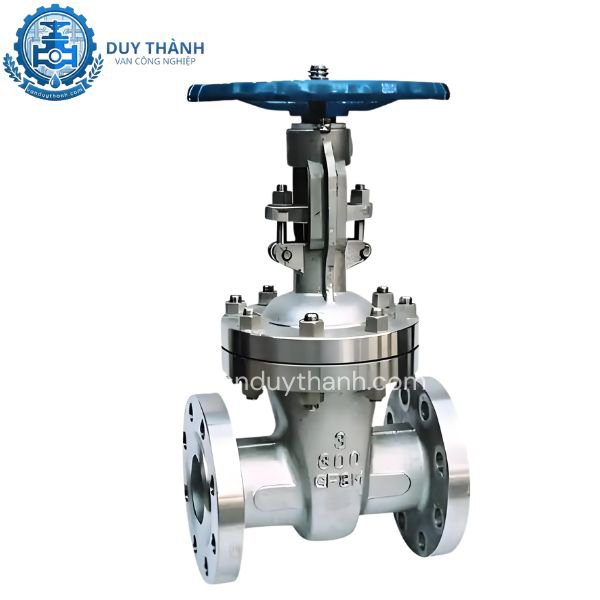

1. Van Cổng (gate Valve) Là Gì?

Van cổng, còn gọi là gate valve hay van cửa, là loại van được thiết kế chủ yếu để đóng mở hoàn toàn dòng chảy (on/off hoặc isolation).

• Đặc điểm vận hành: Khi mở hết cỡ, đĩa van dạng nêm sẽ được nâng lên hoàn toàn ra khỏi đường dòng chảy, tạo ra một lối đi gần như thẳng và có tiết diện thông bằng với đường kính ống. Nhờ đó, tổn thất áp suất khi van mở hoàn toàn rất thấp.

• Thiết kế: Van cổng thường có thân van cao hơn so với nhiều loại van khác do hành trình di chuyển thẳng đứng của đĩa van. Đây là lựa chọn phổ biến cho những vị trí chỉ cần chặn hoặc cho phép lưu chất đi qua toàn bộ, ít khi thực hiện điều tiết.

Cấu tạo và nguyên lý hoạt động của van cổng

• Cấu tạo: Khá đơn giản, gồm thân van, nắp van (bonnet), đĩa van dạng nêm (wedge), trục van (stem), gioăng làm kín và bộ truyền động (thường là tay quay).

• Nguyên lý: Dựa trên chuyển động tịnh tiến thẳng đứng. Khi quay tay quay, trục van sẽ nâng hoặc hạ đĩa van. Khi đĩa van hạ xuống sát ghế van, van đóng kín. Khi nâng đĩa lên hoàn toàn, lưu chất đi qua gần như không bị cản trở.

• Phân loại trục:

  • Rising stem (ty nổi): Giúp dễ quan sát tình trạng đóng/mở của van.

  • Non-rising stem (ty chìm): Phù hợp với không gian hạn chế hoặc lắp đặt ngầm.

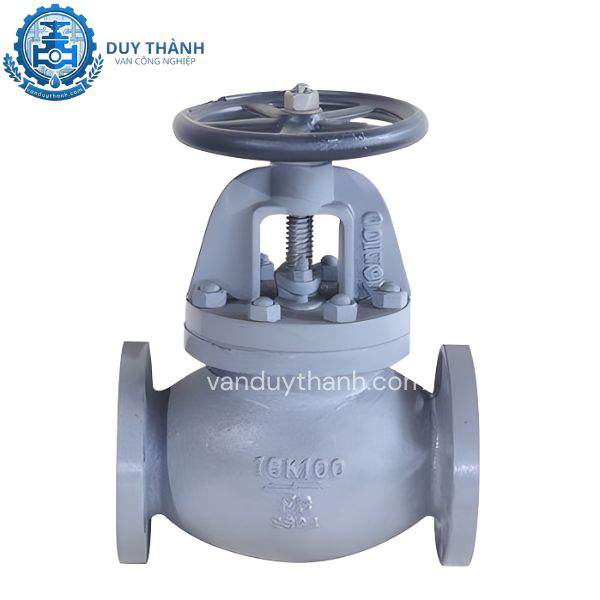

2. Van Cầu (globe Valve) Là Gì?

Van cầu (Globe Valve) là loại van được thiết kế tối ưu cho cả đóng mở và điều tiết lưu lượng (throttling).

• Đặc điểm vận hành: Thân van có dạng gần giống quả địa cầu với vách ngăn bên trong, khiến dòng chảy phải thay đổi hướng hai lần theo hình chữ Z hoặc S.

• Hiệu suất: Nhờ thiết kế đặc biệt này, van cầu kiểm soát lưu lượng một cách chính xác và linh hoạt hơn nhiều so với van cổng, nhưng sẽ tạo ra tổn thất áp suất lớn hơn.

• Ứng dụng: Thường được sử dụng tại những vị trí cần điều chỉnh lưu lượng thường xuyên hoặc duy trì áp suất, lưu lượng ổn định trong hệ thống.

Cấu tạo và nguyên lý hoạt động của van cầu

• Cấu tạo: Phức tạp hơn van cổng. Các bộ phận chính bao gồm thân van có vách ngăn bên trong, nắp van, đĩa van (thường dạng côn hoặc phẳng), ghế van, trục van và bộ truyền động.

• Nguyên lý: Dựa trên chuyển động vuông góc giữa đĩa van và ghế van. Khoảng hở giữa đĩa và ghế quyết định lượng lưu chất đi qua. Nhờ cơ chế này, van cầu có khả năng điều tiết lưu lượng tốt ở nhiều mức độ mở khác nhau.

• Lưu ý lắp đặt: Van cầu thường chỉ cho phép lưu chất chảy theo một hướng cố định, được thể hiện bằng mũi tên trên thân van.

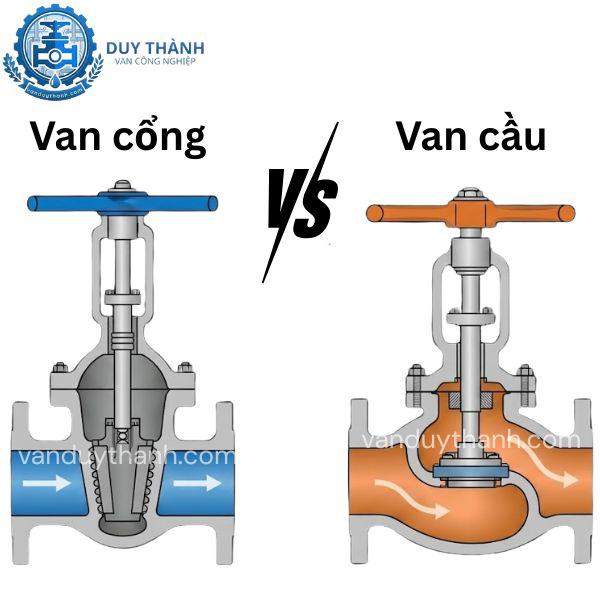

3. So Sánh Chi Tiết Van Cổng Và Van Cầu

Dưới đây là bảng so sánh trực quan dựa trên kinh nghiệm thực tế:

4. Hướng Dẫn Lựa Chọn

Khi nào nên chọn van cổng?

• Hệ thống cần đóng mở hoàn toàn và ít vận hành thường xuyên (Ví dụ: van chặn chính trên đường ống cấp nước lớn, van phân đoạn hệ thống, hoặc van cách ly).

• Khi muốn giảm thiểu tổn thất áp suất để tiết kiệm năng lượng bơm, đặc biệt trên các đường ống có lưu lượng lớn.

• CẢNH BÁO: Tuyệt đối không nên dùng van cổng để điều tiết lưu lượng vì dễ gây rung lắc, mòn ghế van nhanh và giảm tuổi thọ nghiêm trọng.

Khi nào nên chọn van cầu?

• Hệ thống đòi hỏi khả năng điều tiết lưu lượng chính xác và thường xuyên (Ví dụ: hệ thống làm mát, cấp hơi công nghiệp, điều chỉnh hóa chất).

• Các điểm cần kiểm soát áp suất ổn định trong HVAC và nhà máy nhiệt điện.

• Khả năng kiểm soát tốt ở nhiều mức độ mở giúp hệ thống vận hành ổn định trong các quy trình đòi hỏi độ tin cậy cao.

5. Lưu Ý Quan Trọng Khi Chọn Mua Và Lắp Đặt

Khi lựa chọn giữa hai loại van, cần xem xét kỹ các yếu tố sau:

• Lưu chất & Môi trường: Loại lưu chất, áp suất làm việc, nhiệt độ và không gian lắp đặt.

• Vật liệu: Thân van (gang, inox 304/316, thép carbon…) phải phù hợp với đặc tính ăn mòn của lưu chất.

• Tự động hóa: Dù cả hai đều có thể lắp actuator khí nén hoặc điện, van cầu thường được ưu tiên hơn trong hệ thống tự động hóa đòi hỏi độ chính xác.

• Sự kết hợp: Nhiều dự án đạt hiệu quả cao khi dùng van cổng cho van chặn chính và van cầu cho vị trí cần điều tiết.

Kết Luận

Việc hiểu rõ sự khác biệt và chọn đúng loại van sẽ giúp hệ thống của bạn vận hành hiệu quả, tiết kiệm năng lượng và giảm chi phí bảo dưỡng lâu dài.

Bạn đang cần chọn van cho dự án cụ thể? Hãy cung cấp thông số kỹ thuật (DN, PN, loại lưu chất, mục đích sử dụng), Van Duy Thành sẽ hỗ trợ tư vấn miễn phí chi tiết và báo giá phù hợp nhất dựa trên kinh nghiệm thực tế.
