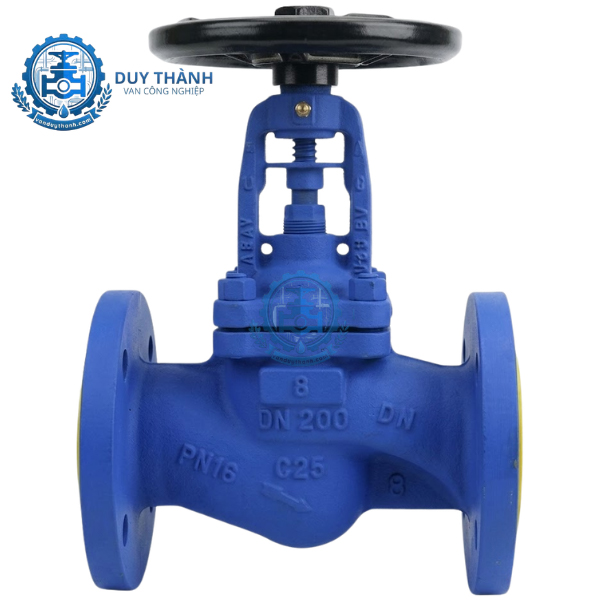

Van Cầu Hơi Thép Mặt Bích DN100 DN125 DN150 AFBV

1. Tính năng của Van Cầu Hơi Thép Mặt Bích DN100 DN125 DN150 AFBV

Dòng van cầu hơi thép mặt bích DN100 DN125 DN150 AFBV đại diện cho thế hệ thiết bị kiểm soát dòng chảy lưu lượng lớn với những tính năng kỹ thuật vượt trội:

• Làm kín màng kép Bellows Seal đột phá: Tính năng cốt lõi tạo nên sự khác biệt của dòng van AFBV là cụm ống xếp bằng thép không gỉ SS316L. Bộ phận này bao bọc hoàn toàn ty van, chuyển động co giãn nhịp nhàng để ngăn ngừa tuyệt đối nguy cơ rò rỉ môi chất ra ngoài trục. Thiết kế này loại bỏ hoàn toàn việc thất thoát áp suất vốn thường gặp ở các dòng van dùng gioăng tết bện thông thường.

• Kết cấu vỏ thép đúc chịu siêu áp: Thân van được làm từ thép GS-C25 đúc nguyên khối dày dặn, giúp thiết bị có khả năng chịu lực nén, lực uốn và chống chịu sốc nhiệt tuyệt vời khi dòng lưu chất thay đổi trạng thái đột ngột.

• Khả năng tiết lưu và phân phối dòng chảy mượt mà: Nhờ cấu trúc vách ngăn chữ ngã đặc trưng, van cho phép người vận hành điều tiết lưu lượng dòng chảy một cách chính xác theo từng chu kỳ quay của vô lăng, giảm thiểu tối đa hiện tượng rung lắc hay búa nước trên hệ thống đường ống lớn.

2. Tác dụng của Van Cầu Hơi Thép Mặt Bích DN100 DN125 DN150 AFBV

Đối với các hệ thống phân phối năng lượng quy mô công nghiệp, các dòng kích cỡ DN100, DN125 và DN150 đóng vai trò điều phối trung tâm mang lại nhiều tác dụng thực tiễn:

• Cô lập hoàn toàn các phân xưởng lớn: Van đóng vai trò như một cửa chặn an toàn tuyệt đối. Khi hệ thống cần bảo dưỡng hoặc gặp sự cố ở các nhánh hạ nguồn, van sẽ ngắt hoàn toàn dòng hơi nóng hoặc dầu nóng áp lực cao, tạo điều kiện kỹ thuật an toàn cho thợ sửa chữa.

• Bảo vệ toàn diện cho năng lượng lò hơi: Bằng việc triệt tiêu hoàn toàn sự rò rỉ, van giúp tối ưu hóa lượng nhiệt năng truyền tải. Điều này giúp các nhà máy tiết kiệm hàng trăm triệu đồng chi phí nhiên liệu đốt (than, củi, dầu) cho lò hơi mỗi năm.

• Tăng cường độ an toàn và chống cháy nổ: Đối với môi trường dẫn xăng, dầu hay hóa chất, tính năng kín tuyệt đối của cấu trúc Bellows SS316L giúp ngăn chặn mọi nguy cơ phát tán dung môi dễ cháy, bảo vệ an toàn cháy nổ cho toàn phân xưởng.

3. Thông số kỹ thuật của Van Cầu Hơi Thép Mặt Bích DN100 DN125 DN150 AFBV

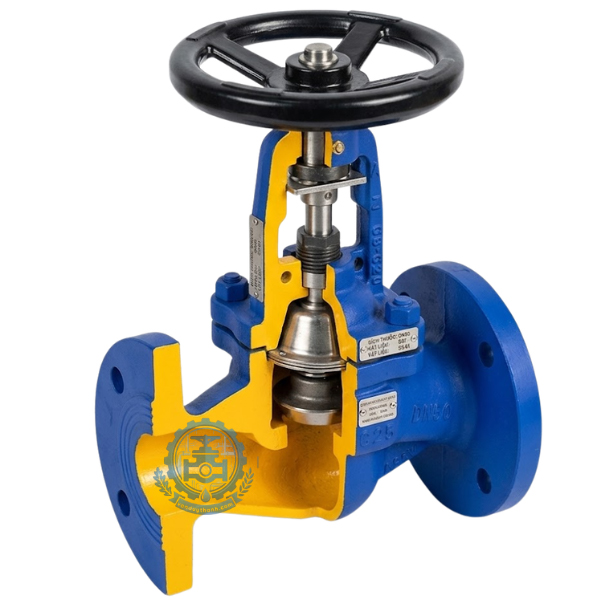

4. Cấu tạo của Van Cầu Hơi Thép Mặt Bích DN100 DN125 DN150 AFBV

Sản phẩm được lắp ráp từ các cụm chi tiết cơ khí siêu bền chịu lực, đảm bảo độ chuẩn xác trên từng milimet:

4.1 Thân van và nắp van chịu tải cao (Body & Bonnet)

Thân van được đúc từ chất liệu thép GS-C25 với vách ngăn chữ ngã dày dặn, chịu được áp lực định mức lên tới 40 bar. Phần nắp van liên kết chặt chẽ với thân thông qua hệ thống bu-lông lục giác cường độ cao, tạo không gian bảo vệ cho trục van hoạt động.

4.2 Bộ làm kín kép: Ống xếp Bellows SS316L và Gioăng chì

Ty van (trục van) được bọc kín bên trong một ống xếp inox SS316L hàn kín hai đầu. Khi ty van chuyển động tịnh tiến lên xuống, ống xếp này co giãn linh hoạt như lò xo. Phía trên cổ nắp van còn được trang bị thêm các vòng gioăng tết chèn bằng Graphite chịu nhiệt để tạo màng bảo vệ kép.

4.3 Cụm đĩa van mạ Cr13 và Ghế van

Đĩa van làm bằng thép đúc cứng A105, phần bề mặt vát được tráng một lớp hợp kim Cr13 (Crom 13) gia tăng độ cứng bề mặt, hạn chế tối đa tình trạng mài mòn, xói mòn do lực ma sát của dòng hơi tốc độ cao. Ghế van được tôi phẳng trực tiếp trên vách ngăn thân thép.

4.4 Thiết bị điều khiển tay quay (Handwheel)

Vô lăng tay quay kích thước lớn bằng gang hoặc thép đúc sơn tĩnh điện, kết nối với ren trục giúp người vận hành xoay chuyển nhẹ nhàng, tối ưu lực vặn cơ học.

5. Nguyên lí làm việc của Van Cầu Hơi Thép Mặt Bích DN100 DN125 DN150 AFBV

Dòng van cầu AFBV hoạt động dựa trên nguyên lý tịnh tiến hướng trục vuông góc để điều tiết khoảng cách giữa đĩa van và ghế van:

• Quá trình mở van: Khi người vận hành xoay tay quay ngược chiều kim đồng hồ, ren trên trục van sẽ kéo trục và đĩa van di chuyển đi lên. Lưu chất từ cửa vào sẽ đi qua khoảng trống yên ngựa, đổi hướng chảy dòng lên phía trên đĩa van rồi thoát ra cửa xả. Ống xếp Bellows SS316L co lại tương ứng theo hành trình đi lên nhưng luôn bao bọc kín, cô lập hoàn toàn lưu chất khỏi khoang nắp van.

• Quá trình đóng van: Xoay vô lăng theo chiều kim đồng hồ sẽ đẩy trục van hạ xuống. Đĩa van mạ Cr13 được ép chặt vào ghế van tạo nên sự tiếp xúc khít giữa kim loại với kim loại (Metal-to-Metal), chặn đứng hoàn toàn dòng chảy lưu chất áp lực cao.

6. Môi trường ứng dụng của Van Cầu Hơi Thép Mặt Bích DN100 DN125 DN150 AFBV

Nhờ dải kích cỡ lớn từ DN100 đến DN150 và vật liệu thép đúc chịu nhiệt 425 độ C, dòng van này xuất hiện tại các vị trí mạch máu chính của các công trình công nghiệp:

• Hệ thống năng lượng nhiệt và hơi nước (Steam): Lắp đặt trên các trục đường ống chính dẫn hơi bão hòa, hơi quá nhiệt của lò hơi trung tâm tại nhà máy nhiệt điện, nhà máy dệt nhuộm, sản xuất giấy, cao su, tôn thép.

• Hệ thống dầu truyền nhiệt (Thermal Oil): Các đường ống lưu thông dầu nóng áp lực cao trong nhà máy hóa chất, nhà máy chế biến gỗ, trạm trộn bê tông nhựa nóng.

• Hệ thống vận tải chất lỏng công nghiệp: Các đường ống dẫn nước nóng áp lực cao, hệ thống bơm trung chuyển xăng dầu tại các tổng kho nhiên liệu, cầu cảng và tàu biển cỡ lớn.

7. Hướng dẫn lắp đặt của Van Cầu Hơi Thép Mặt Bích DN100 DN125 DN150 AFBV

Quy trình lắp đặt các dòng van cỡ lớn đòi hỏi tính cẩn trọng và độ chính xác kỹ thuật cao để hệ thống không bị rò rỉ bích:

• Bước 1: Kiểm tra hướng dòng chảy. Phải lắp van sao cho hướng dòng chảy của đường ống đi từ dưới đĩa van đi lên, trùng khít hoàn toàn với hướng mũi tên được đúc nổi trên thân thép GS-C25.

• Bước 2: Súc rửa lòng ống dẫn. Tiến hành vệ sinh, dùng khí nén hoặc nước xả sạch toàn bộ xỉ hàn, cát đá, tạp chất bám trong lòng ống trước khi gắn cố định van để bảo vệ đĩa van không bị trầy xước.

• Bước 3: Đặt đệm làm kín bích phù hợp. Sử dụng gioăng chì chịu nhiệt chịu áp (Graphite Gasket có lõi inox) đặt vào giữa mặt bích của van và bích đường ống tiêu chuẩn DIN PN16 để tạo độ khít tuyệt đối.

• Bước 4: Siết bu-lông đối xứng đều lực. Xỏ các bu-lông quanh mặt bích và tiến hành siết lực từ từ theo sơ đồ đối xứng hình ngôi sao. Tránh siết chặt một góc trước để ngăn ngừa hiện tượng vênh mặt bích gây rò rỉ môi chất.

8. Những lỗi thường gặp và cách khắc phục của Van Cầu Hơi Thép Mặt Bích DN100 DN125 DN150 AFBV

Sau thời gian dài vận hành liên tục dưới áp lực cao, hệ thống có thể xuất hiện một số hiện tượng hao mòn kỹ thuật tự nhiên:

• Lỗi van đóng không kín hoàn toàn (Rò lưu chất qua hạ nguồn):

  • Nguyên nhân: Do các hạt cặn bẩn cứng kẹt giữa bề mặt đĩa và ghế van, hoặc đĩa van bị xói mòn tạo rãnh nhỏ sau nhiều năm làm việc.

  • Khắc phục: Mở hé vô lăng để dòng hơi áp lực cao tự cuốn trôi cặn bẩn. Nếu đĩa van đã bị xước, cần tháo cụm nắp ra để rà phẳng mài bóng lại bề mặt đĩa hoặc tiến hành thay đĩa van mới.

• Vô lăng tay quay bị kẹt cứng, xoay rất nặng:

  • Nguyên nhân: Do phần ren trục van lộ ra ngoài không khí lâu ngày bị khô mỡ bôi trơn, bám bụi bẩn công nghiệp.

  • Khắc phục: Dùng bàn chải sắt làm sạch phần ren lộ ra bên ngoài, sau đó tra thêm một lớp mỡ bò chịu nhiệt chuyên dụng để tay quay vận hành trơn tru trở lại.

• Rò rỉ môi chất lên phía trên cổ trục:

  • Nguyên nhân: Ống xếp Bellows Seal bị nứt rách do hoạt động co giãn vượt quá giới hạn tuổi thọ, hoặc phần gioăng tết bện bị lỏng sau thời gian dài sốc nhiệt.

  • Khắc phục: Siết nhẹ hai đai ốc phần cổ van (Gland bolts) để nén thêm gioăng chì dự phòng. Nếu lỗi do rách Bellows, cần liên hệ Van Duy Thành để thay cụm nắp trục mới.

9. Van Duy Thành chuyên cung cấp Van Cầu Hơi Thép Mặt Bích DN100 DN125 DN150 AFBV

Để đảm bảo các đường ống phân phối chính trong nhà máy vận hành an toàn và bền bỉ, việc lựa chọn một nhà cung cấp van uy tín là yếu tố tiên quyết. Van Duy Thành tự hào là đơn vị chuyên nhập khẩu và phân phối dòng sản phẩm Van cầu hơi thép mặt bích DN100 DN125 DN150 AFBV chính hãng tiêu chuẩn DIN châu Âu.

Đến với Van Duy Thành, quý khách hàng hoàn toàn yên tâm bởi:

• Sản phẩm nhập khẩu chính ngạch 100%, chất lượng vỏ thép đúc GS-C25 dày dặn, đầy đủ giấy tờ CO và CQ.

• Hỗ trợ trọn vẹn giải pháp kỹ thuật cho toàn bộ dải kích thước lớn nhỏ từ DN15 đến DN400.

• Chính sách giá cạnh tranh tối ưu, chế độ bảo hành dài hạn cùng dịch vụ giao hàng nhanh chóng, đáp ứng kịp thời tiến độ thi công của mọi công trình.
