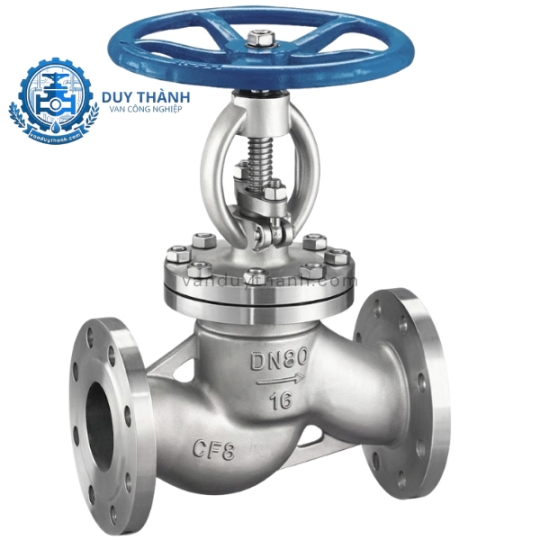

Van Cầu Hơi Mặt Bích Inox 304 PN16 DN80

2. Tính năng của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN80

Van cầu hơi mặt bích Inox 304 PN16 DN80 là dòng van công nghiệp kích cỡ tầm trung được sử dụng rộng rãi trong các hệ thống phân phối năng lượng lớn. Sở hữu thiết kế biên dạng chữ ngã (Globe), sản phẩm mang trong mình những tính năng vận hành vượt trội đáp ứng tốt các tiêu chuẩn kỹ thuật quốc tế.

Khả năng tiết lưu dòng chảy vô song

Điểm tạo nên sự khác biệt lớn nhất của van cầu so với các dòng van chặn khác chính là tính năng tiết lưu (điều tiết lưu lượng). Đĩa van dịch chuyển tịnh tiến dọc theo trục ren giúp người vận hành có thể căn chỉnh khoảng cách khe hở với bệ đỡ một cách chính xác. Qua đó, dòng lưu chất đi qua đường ống DN80 được kiểm soát lưu lượng mượt mà, đồng đều ở cả những mức mở nhỏ nhất mà không gây hiện tượng rung chấn hay xói mòn cánh van như van cửa.

Kháng hóa chất và độ bền cơ lý tuyệt vời

• Vật liệu Inox 304 cao cấp: Với hàm lượng Niken và Crom cao, van có khả năng chống lại sự ăn mòn điện hóa, chống rỉ sét tối đa khi hoạt động trong môi trường hơi nóng ẩm hoặc lưu chất có tính axit, kiềm nhẹ.

• Cấu trúc đúc nguyên khối dày dặn: Đảm bảo van giữ nguyên phom dáng ổn định, không bị nứt vỡ hay rò rỉ cơ học dưới áp lực dòng chảy 16 bar.

2. Tác dụng của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN80

Trong mạng lưới ống dẫn công nghiệp, một chiếc van cầu hơi DN80 chất lượng sẽ mang lại những tác dụng mang tính chiến lược đối với sự an toàn của nhà máy:

• Ngăn chặn rò rỉ lưu chất tuyệt đối: Cơ chế ép phẳng cơ học giữa đĩa van và ghế van tạo nên một vách ngăn kín khít hoàn hảo, chặn đứng hoàn toàn dòng lưu chất có độ len lỏi cao như hơi nóng hay gas.

• Bảo vệ hệ thống khỏi búa nước: Do chu trình đóng mở của van cầu diễn ra từ từ dựa trên bước ren trục, vận tốc dòng chảy thay đổi tuyến tính, triệt tiêu nguy cơ xuất hiện hiện tượng búa nước (Water Hammer) gây phá hủy đường ống.

• Tối ưu hóa chi phí và năng lượng: Giúp bình ổn áp suất tại các nhánh phân phối hơi, giảm thiểu thất thoát nhiệt năng, từ đó gia tăng hiệu suất vận hành cho lò hơi và các thiết bị sấy hạ nguồn.

3. Thông số kỹ thuật của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN80

Nhằm giúp kỹ sư thiết kế và bộ phận thu mua dễ dàng đối chiếu thông số nghiệm thu, Van Duy Thành xin cung cấp bảng dữ liệu kỹ thuật tiêu chuẩn của sản phẩm:

4. Cấu tạo của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN80

Để vận hành bền bỉ ở mức nhiệt 180°C, van cầu hơi DN80 được cấu thành từ các bộ phận lắp ráp chuẩn xác:

Thân van và Nắp van (Body & Bonnet)

Cả hai bộ phận đều được đúc từ Inox 304 cao cấp. Thân van có vách ngăn hình chữ S ngăn lòng van làm đôi, tạo dòng chảy cuộn đi lên. Nắp van kết nối chặt chẽ với thân bằng các bu-lông inox kiên cố, đóng vai trò giữ trục van luôn đồng tâm.

Bộ phận truyền động (Trục van, Đĩa van & Vô lăng)

• Trục van (Stem): Được gia công từ thanh thép không gỉ tiện ren, chịu mô-men xoắn lớn khi vặn vô lăng.

• Đĩa van (Disc): Bộ phận trực tiếp đóng ngắt dòng, có biên dạng hình côn vát góc chính xác để ép chặt vào bệ đỡ (Seat ring).

• Vô lăng (Handwheel): Làm từ thép sơn tĩnh điện đúc dạng tròn, giúp kỹ thuật viên thao tác xoay vặn nhẹ nhàng.

Hệ thống làm kín cổ van (Packing)

Bao gồm các vòng đệm tết chèn bằng chất liệu PTFE hoặc tết chì Graphite chịu nhiệt ôm khít quanh trục van, có tác dụng chặn đứng không cho hơi nóng hay chất lỏng xì ngược lên phía vô lăng.

5. Nguyên lí làm việc của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN80

Van cầu hơi DN80 vận hành dựa trên nguyên lý tịnh tiến dọc trục để làm thay đổi tiết diện cửa xả:

• Hành trình mở van: Khi người vận hành xoay vô lăng theo hướng ngược chiều kim đồng hồ, trục van quay và tịnh tiến đi lên, kéo theo đĩa van nhấc rời khỏi bệ đỡ. Lưu chất từ khoang dưới sẽ tràn qua lỗ vách ngăn, cuộn ngược hướng lên khoang trên và đi ra ngoài đường ống. Hướng dòng chảy bị bẻ cong 90 độ bên trong thân van giúp áp suất sau van trở nên ổn định và ít bị xung kích hơn.

• Hành trình đóng van: Xoay vô lăng theo chiều kim đồng hồ, lực ren đẩy trục van tịnh tiến đi xuống, ép đĩa van khít chặt vào bệ đỡ của ghế van. Dòng lưu chất bị chặn đứng hoàn toàn tại vách ngăn của thân van.

6. Môi trường ứng dụng của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN80

Nhờ chất liệu inox trơ về mặt hóa học cùng kết nối bích PN16 chắc chắn, van đáp ứng xuất sắc trong nhiều môi trường công nghiệp:

• Hệ thống hơi nóng (Steam): Lắp đặt tại các đường ống trục phân phối hơi của lò hơi, nồi hơi tại nhà máy dệt nhuộm, may mặc, bao bì, chế biến thực phẩm.

• Hệ thống xử lý hóa chất và dầu khí: Dẫn các dòng chất lỏng có tính ăn mòn, dung môi organic, axit nhẹ hoặc dầu truyền nhiệt công nghiệp.

• Hệ thống khí nén và nước sạch: Trạm máy nén khí áp lực cao hoặc đường ống cấp thoát nước trong các nhà máy yêu cầu nghiêm ngặt về tiêu chuẩn vệ sinh và chống han rỉ.

7. Hướng dẫn lắp đặt của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN80

Việc lắp đặt đúng kỹ thuật đóng vai trò quyết định đến 90% độ bền và hiệu suất của thiết bị:

1. Lưu ý hướng mũi tên: Trên thân van cầu luôn được đúc nổi mũi tên chỉ hướng dòng chảy. Bắt buộc phải lắp van sao cho hướng mũi tên trùng với hướng di chuyển của lưu chất trong ống (lưu chất đi từ dưới đĩa van đẩy lên).

2. Đảm bảo tính đồng tâm: Giữ hai mặt bích đường ống song song và đồng tâm tuyệt đối với bích van. Việc siết cố tình bích bị lệch sẽ tạo ứng suất vặn nứt tai bích hoặc móp méo thân van.

3. Siết bu-lông đều tay: Đặt gioăng đệm chịu nhiệt (gioăng chì hoặc gioăng PTFE gia cường) vào giữa, đút bu-lông và tiến hành siết lực đều tay theo sơ đồ đối xứng hình sao để lực ép phân bố cân bằng quanh vòng bích.

8. Những lỗi thường gặp và cách khắc phục của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN80

Sau thời gian dài hoạt động liên tục, van có thể xuất hiện một số hao mòn tự nhiên và cần bảo dưỡng định kỳ:

Hiện tượng rò rỉ lưu chất ở cổ van

• Nguyên nhân: Các vòng đệm tết chèn packing bị khô, lỏng hoặc mòn sau nhiều chu kỳ vặn vô lăng.

• Cách khắc phục: Sử dụng mỏ lết siết nhẹ hai đai ốc ở nắp cổ van (Gland) để ép chặt gioăng xuống. Nếu vẫn có hiện tượng xì hơi, cần xả áp toàn hệ thống và thay thế vòng tết chì mới.

Vô lăng vặn bị kẹt cứng hoặc rất nặng tay

• Nguyên nhân: Phần ren hở của trục van bám bụi bẩn công nghiệp hoặc thiếu chất bôi trơn lâu ngày dẫn đến ma sát lớn.

• Cách khắc phục: Dùng bàn chải sắt vệ sinh sạch các kẽ ren trên trục van, sau đó tra một lớp mỡ bôi trơn chịu nhiệt chuyên dụng để hệ thống vô lăng vận hành trơn tru trở lại.

9. Van Duy Thành chuyên cung cấp Van Cầu Hơi Mặt Bích Inox 304 PN16 DN80

Thương hiệu Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên cung cấp và phân phối các dòng van công nghiệp chịu nhiệt, chống ăn mòn cao cấp. Khi lựa chọn van cầu hơi Inox 304 DN80 tại Van Duy Thành, quý khách hàng hoàn toàn yên tâm với những cam kết:

• Sản phẩm nhập khẩu chính hãng mới 100%, đúc dày dặn chuẩn thông số kỹ thuật quốc tế.

• Cung cấp đầy đủ chứng chỉ chất lượng, chứng nhận xuất xứ (CO, CQ) phục vụ công tác nghiệm thu công trình.

• Giá thành cạnh tranh tối ưu, chính sách chiết khấu thương mại hấp dẫn đi kèm chế độ bảo hành dài hạn, chu đáo.

Để nhận ngay tư vấn chuyên sâu về giải pháp đường ống cũng như bảng báo giá ưu đãi nhất, quý khách vui lòng liên hệ:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

• Website: Van Duy Thành - Uy tín tạo dựng giá trị bền vững!
