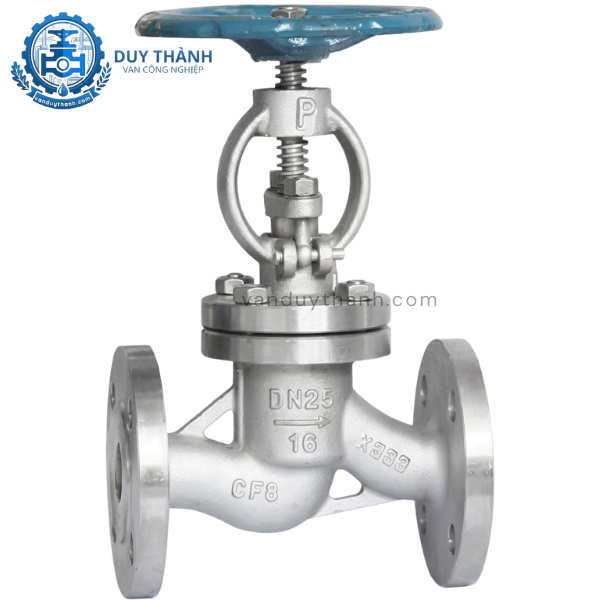

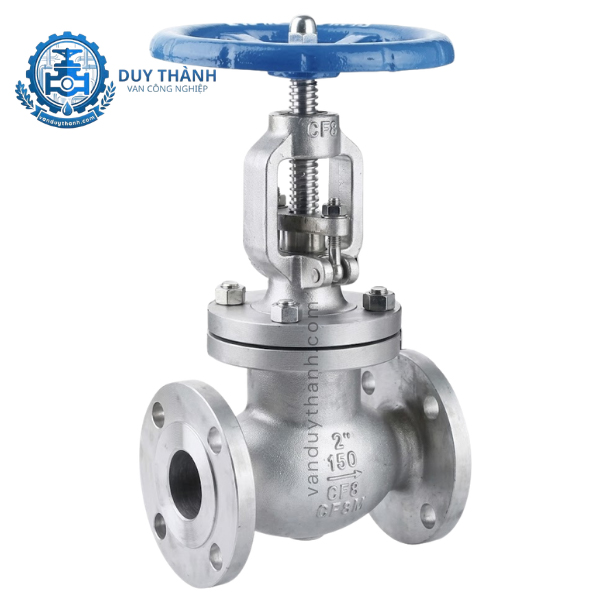

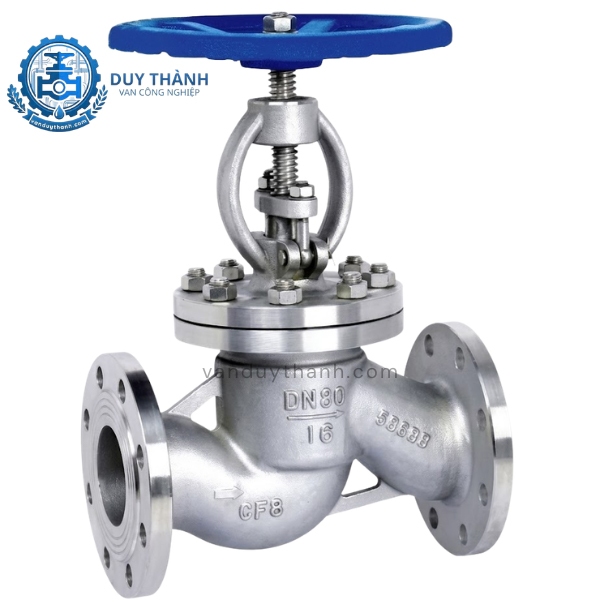

Van Cầu Hơi Mặt Bích Inox 304 PN16 DN32

1. Tính năng của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN32

Van cầu hơi mặt bích Inox 304 PN16 DN32 là thiết bị cơ khí chuyên dụng dòng cao cấp, đóng vai trò kiểm soát, đóng cắt hoặc điều tiết lưu lượng dòng chảy lưu chất. Nhờ cấu tạo đặc thù dạng chữ ngã, dòng van này sở hữu những tính năng vận hành vô cùng ưu việt.

Khả năng điều tiết lưu lượng ưu việt

Khác biệt hoàn toàn với các dòng van cổng (van cửa) vốn chỉ thực hiện được chức năng đóng hoặc mở hoàn toàn, van cầu hơi cho phép người vận hành điều chỉnh lưu lượng dòng chảy theo tỷ lệ mong muốn một cách mịn màng. Thiết kế này hạn chế tối đa hiện tượng xói mòn cục bộ lên đĩa van trong quá trình điều tiết điều mà dòng van cửa không thể đáp ứng được do đĩa van dễ bị rung lắc khi mở lửng.

Khả năng kháng ăn mòn hóa lý tuyệt hảo

• Chất liệu Inox 304 tinh khiết: Mang lại đặc tính kháng oxy hóa cực tốt, chống chịu lại sự mài mòn thủy động lực học của dòng hơi nước áp lực cao.

• Bề mặt nội vi siêu nhẵn: Tránh bám cặn bẩn công nghiệp, duy trì độ sạch cho môi chất và đảm bảo độ kín của van sau hàng ngàn chu trình đóng mở.

2. Tác dụng của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN32

Khi được tích hợp vào các hệ thống ống dẫn năng lượng, van cầu hơi Inox 304 DN32 mang lại những lợi ích vận hành cốt lõi:

• Chặn dòng tuyệt đối tại áp lực 16 bar: Giúp cô lập hoàn toàn một phân đoạn đường ống khi cần bảo trì, sửa chữa máy móc hạ nguồn mà không gây rò rỉ lưu chất.

• Triệt tiêu hiện tượng búa nước (Water Hammer): Nhờ cơ chế đóng mở tịnh tiến từ từ qua vô lăng quay, van giúp thay đổi vận tốc dòng chảy một cách tuyến tính, bảo vệ hệ thống khỏi hiện tượng sốc áp đột ngột gây nứt vỡ đường ống.

• Tối ưu hóa chi phí bảo dưỡng: Chất liệu bền bỉ giúp giảm tần suất thay thế thiết bị, tăng thời gian vận hành liên tục (Uptime) của nhà máy.

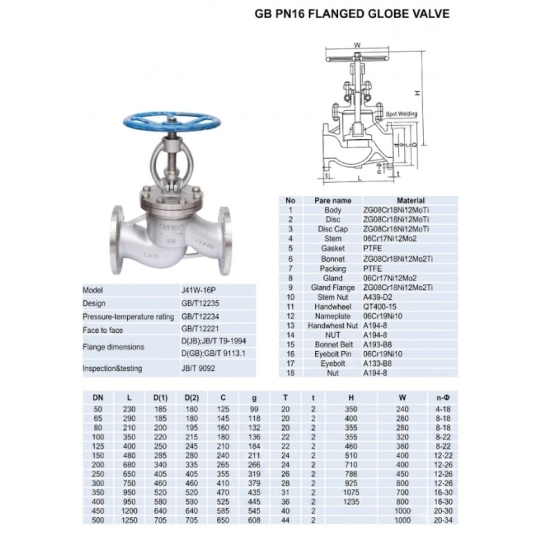

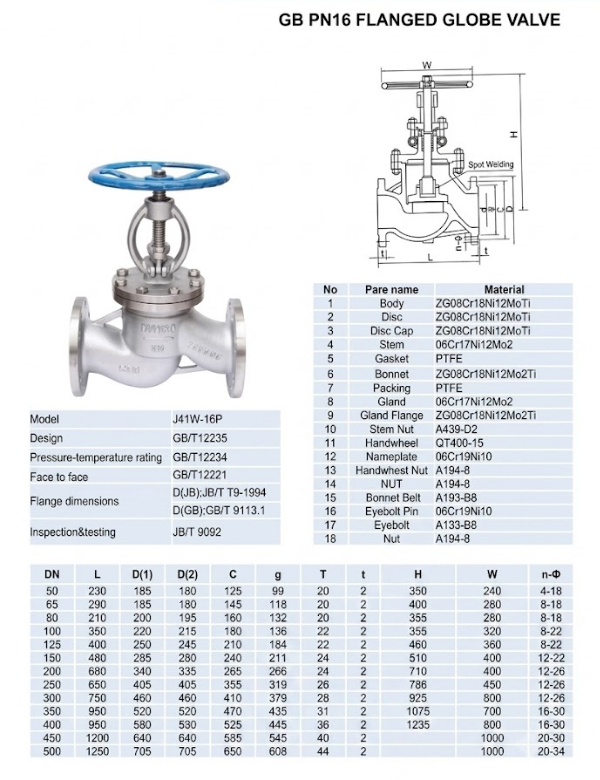

3. Thông số kỹ thuật của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN32

Để đảm bảo tính đồng bộ khi lắp đặt vào hệ thống 1.6MPa, quý khách hàng có thể đối chiếu các thông số chi tiết trong bảng sau:

4. Cấu tạo của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN32

Sản phẩm được chế tạo dựa trên sự phối hợp đồng bộ giữa các chi tiết cơ khí chính xác chịu lực cao:

• Thân van (Body): Thiết kế đúc vách dày chịu áp lực PN16, lòng van chia làm hai khoang ngăn cách bởi vách ngăn cơ học, tạo biên dạng dòng chảy đi lên qua ghế van.

• Nắp van (Bonnet): Liên kết với thân bằng hệ thống bu lông cường độ cao, có nhiệm vụ giữ trục van cố định và là bệ đỡ cho cổ van.

• Trục van (Stem): Thanh ren Inox kết nối tay quay với đĩa van, chịu ứng suất xoắn và nén khi đóng mở.

• Đĩa van (Disc): Bộ phận trực tiếp bịt kín lỗ vách ngăn. Đĩa van có biên dạng hình nút chai vát côn để tối ưu hóa khả năng tiếp xúc kín khít với ghế van (Seat ring).

• Bộ phận chèn làm kín (Packing): Các vòng đệm Graphite hoặc PTFE ôm sát trục van, ngăn lưu chất xì ngược lên phía tay quay.

5. Nguyên lí làm việc của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN32

Van vận hành dựa trên nguyên lý thay đổi khoảng cách giữa đĩa van và ghế van thông qua cơ cấu chuyển động trục ren:

• Quy trình đóng van: Khi xoay tay quay theo chiều kim đồng hồ, trục van dịch chuyển tịnh tiến xuống phía dưới, ép chặt đĩa van vào ghế van. Dòng lưu chất bị chặn đứng hoàn toàn tại vách ngăn của thân van.

• Quy trình mở van: Xoay tay quay ngược chiều kim đồng hồ, trục van kéo đĩa van nâng lên. Lưu chất từ khoang bên dưới chuyển hướng đi lên qua cửa ghế van để sang khoang bên kia và thoát ra ngoài. Do hướng dòng chảy bị bẻ cong 90 độ bên trong thân van, áp suất của lưu chất sau khi qua van sẽ giảm nhẹ, giúp dòng chảy trở nên ổn định và dễ kiểm soát hơn.

6. Môi trường ứng dụng của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN32

Sự linh hoạt về tiêu chuẩn (BS, DIN, JIS, ANSI) kết hợp vật liệu thép không gỉ giúp van hoạt động bền bỉ trong nhiều môi trường:

• Hệ thống hơi nóng (Steam): Đường ống phân phối hơi từ lò hơi đến các thiết bị sấy, hệ thống giặt là, hấp nhuộm.

• Hệ thống khí nén áp lực cao: Các trạm máy nén khí, đường ống dẫn khí điều khiển trong nhà máy tự động hóa.

• Môi trường hóa chất nhẹ và dầu: Các đường ống dẫn dung môi, dầu truyền nhiệt hoặc hệ thống xử lý nước thải công nghiệp chứa tạp chất ăn mòn.

7. Hướng dẫn lắp đặt Van Cầu Hơi Mặt Bích Inox 304 PN16 DN32

Để hệ thống vận hành đạt hiệu suất tối đa, quy trình lắp đặt cần tuân thủ nghiêm ngặt các chỉ dẫn kỹ thuật sau:

1. Lắp đúng hướng dòng chảy: Quan sát mũi tên đúc nổi trên thân van. Hướng mũi tên bắt buộc phải trùng với hướng di chuyển của lưu chất trong đường ống (dòng lưu chất đi từ dưới đĩa van đi lên).

2. Độ đồng tâm mặt bích: Đảm bảo hai mặt bích đường ống song song và đồng tâm với mặt bích van. Việc lệch tâm sẽ gây ứng suất vặn, làm nứt tai bích hoặc hở gioăng.

3. Siết lực bu lông: Đặt gioăng đệm chịu nhiệt vào giữa, tiến hành bắt bu lông và siết đều tay theo sơ đồ đối xứng hình sao để lực ép phân bố đều quanh vòng bích.

8. Những lỗi thường gặp và cách khắc phục của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN32

Trong quá trình vận hành lâu năm, người dùng có thể gặp một số hiện tượng dưới đây:

• Xì lưu chất ở cổ trục van (Khắc phục): Lỗi này do bộ packing làm kín bị mòn hoặc lỏng sau nhiều chu trình vặn. Người vận hành chỉ cần dùng mỏ lết siết nhẹ ốc cổ van (Gland flange) hoặc chèn thêm vòng đệm tết chì mới.

• Kẹt tay quay, khó vặn (Khắc phục): Do bụi bẩn bám vào phần ren hở của trục van gây ma sát lớn. Cần vệ sinh sạch các kẽ ren và tra một lớp mỡ chịu nhiệt chuyên dụng để tay quay vận hành nhẹ nhàng trở lại.

9. Van Duy Thành chuyên cung cấp Van Cầu Hơi Mặt Bích Inox 304 PN16 DN32

Thương hiệu Van Duy Thành tự hào là đối tác chiến lược của nhiều nhà thầu cơ điện và nhà máy công nghiệp lớn tại Việt Nam. Chúng tôi chuyên cung cấp dòng van cầu hơi Inox 304 DN32 chất lượng cao, nhập khẩu đồng bộ:

• Cam kết sản phẩm chính hãng mới 100%, kết cấu cơ khí dày dặn chuẩn thông số.

• Đầy đủ chứng từ CO, CQ nghiệm thu dự án, hỗ trợ giao hàng nhanh chóng, đúng tiến độ cam kết.

• Giá thành tối ưu, chính sách bảo hành hậu mãi tận tâm từ đội ngũ kỹ sư giàu kinh nghiệm.

Để nhận bảng báo giá chiết khấu ưu đãi và tư vấn chuyên sâu, quý khách vui lòng liên hệ:
