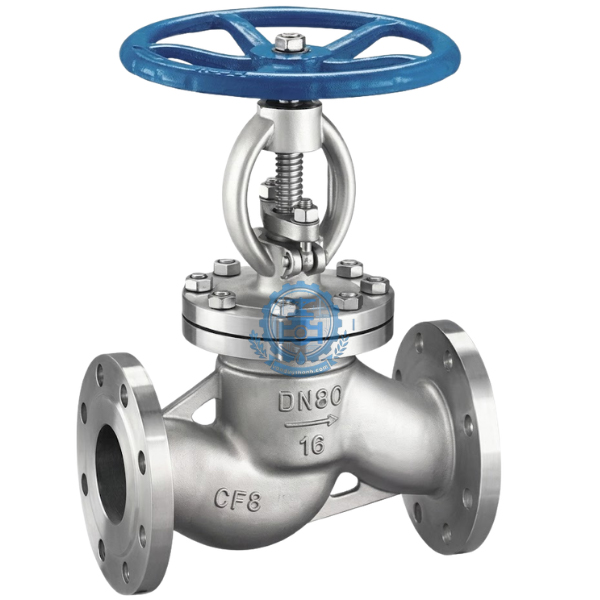

Van Cầu Hơi Mặt Bích Inox 304 PN16 DN250

1 Tính năng của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN250

Van cầu hơi mặt bích Inox 304 PN16 DN250 là dòng van công nghiệp hạng nặng được ứng dụng trên các trục đường ống huyết mạch của nhà máy. Với phom dáng hình chữ ngã đặc trưng, thiết bị sở hữu những tính năng vận hành tối ưu nhằm kiểm soát dòng lưu chất quy mô lớn.

Khả năng tiết lưu dòng chảy chính xác tuyệt đối

Tính năng cốt lõi giúp van cầu vượt trội hơn van bi hay van cửa ở kích cỡ DN250 chính là khả năng điều tiết lưu lượng (tiết lưu). Khoảng cách di chuyển của đĩa van dọc theo trục ren ngắn và tuyến tính, cho phép kỹ thuật viên điều chỉnh độ mở từ nhỏ đến lớn để kiểm soát chính xác lưu lượng môi chất qua ống mà không sợ đĩa van bị rung lắc, bẻ cong dưới áp lực dòng chảy mạnh.

Độ bền hóa lý và chịu tải áp lực cao

• Vật liệu Inox 304 tinh khiết: Mang lại đặc tính chống ăn mòn hóa học cao, chống rỉ sét tuyệt đối trong môi trường hơi nước ẩm bão hòa hoặc lưu chất chứa tạp chất ăn mòn.

• Kết cấu đúc dày dặn: Toàn thân van đúc nguyên khối chịu được các ứng suất co giãn nhiệt đột ngột, đảm bảo không biến dạng cơ học khi hoạt động ở dải nhiệt độ từ -20°C đến 200°C.

2 Tác dụng của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN250

Trong các tổ hợp kỹ thuật quy mô lớn, van cầu hơi DN250 đóng vai trò điều phối cốt lõi và bảo vệ an toàn cho toàn bộ hệ thống đường ống:

• Ngăn chặn rò rỉ tuyệt đối: Khi đóng hoàn toàn, đĩa van được ép phẳng trực tiếp xuống bệ đỡ bằng lực ren tịnh tiến, tạo thành vách ngăn kín khít 100%, chặn đứng hoàn toàn các lưu chất dễ rò rỉ như hơi nóng, khí nén.

• Triệt tiêu hiện tượng búa nước nguy hiểm: Chu trình đóng mở của van cầu diễn ra từ từ giúp vận tốc dòng chảy thay đổi tuyến tính. Điều này loại bỏ hoàn toàn nguy cơ xuất hiện hiện tượng búa nước (Water Hammer) vốn là nguyên nhân hàng đầu gây nứt vỡ đường ống lớn.

• Ổn định hiệu suất nhiệt hạ nguồn: Giúp điều hòa và giữ áp suất bão hòa ổn định tại các nhánh phân phối nhiệt, giảm thất thoát năng lượng tối đa cho hệ thống lò hơi.

3 Thông số kỹ thuật của van cầu hơi mặt bích Inox 304 PN16 DN250

Để thuận tiện cho công tác thiết kế, lắp đặt và nghiệm thu dự án, Van Duy Thành xin gửi đến quý khách hàng bảng thông số kỹ thuật tiêu chuẩn của sản phẩm:

4 Cấu tạo của van cầu hơi mặt bích Inox 304 PN16 DN250

Sự bền bỉ của dòng van cỡ lớn này đến từ phương thức liên kết cơ khí đồng bộ giữa các module cấu thành:

Thân van và Nắp van (Body & Bonnet)

Đúc từ Inox 304 vách dày chịu lực PN16. Bên trong lòng van được thiết kế vách ngăn hình chữ S chia thân van làm hai khoang độc lập, điều hướng dòng chảy đi cuộn từ dưới lên qua cửa ghế van. Phần nắp van kết nối vững chắc với thân bằng hệ thống bu lông inox cường độ cao.

Trục van, Đĩa van và Vô lăng truyền động

• Trục van (Stem): Thanh ren bằng thép không gỉ cường lực, truyền mô-men xoắn từ vô lăng xuống đĩa van.

• Đĩa van (Disc): Bộ phận trực tiếp đóng ngắt dòng lưu chất, gia công dạng côn vát góc chính xác để ăn khớp hoàn hảo vào ghế van (Seat ring).

• Vô lăng tay quay: Thiết kế dạng vô lăng tròn bằng thép dày giúp kỹ thuật viên thao tác xoay vặn đầm tay và nhẹ nhàng.

Bộ phận làm kín cổ van (Packing)

Hệ thống các vòng đệm tết chèn bằng chất liệu PTFE hoặc Graphite chịu nhiệt cao ôm sát trục van, ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất xì ngược lên phía trên tay quay.

5 Nguyên lí làm việc của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN250

Van cầu hơi DN250 vận hành dựa trên nguyên lý tịnh tiến lên xuống của đĩa van theo phương vuông góc với bệ đỡ dòng chảy:

• Chu trình mở van: Khi xoay vô lăng ngược chiều kim đồng hồ, trục van quay và dịch chuyển tịnh tiến đi lên, kéo theo đĩa van nhấc rời khỏi bệ đỡ. Lưu chất từ khoang dưới sẽ tràn qua cửa vách ngăn, cuộn ngược hướng lên khoang trên và đi ra ngoài đường ống. Do hướng dòng chảy bị bẻ cong 90 độ, áp suất xung kích của lưu chất sau khi qua van sẽ được bình ổn hơn.

• Chu trình đóng van: Xoay vô lăng theo chiều kim đồng hồ, trục ren ép chặt đĩa van hạ xuống thấp, bịt kín lỗ vách ngăn. Dòng lưu chất bị chặn đứng hoàn toàn tại vách ngăn của thân van.

6 Môi trường ứng dụng của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN250

Nhờ chất liệu inox trơ về mặt hóa học cùng kết nối bích tiêu chuẩn quốc tế linh hoạt, van đáp ứng xuất sắc trong nhiều môi trường:

• Hệ thống hơi nóng (Steam): Lắp đặt trên các trục đường ống chính phân phối hơi từ lò hơi công suất lớn của nhà máy dệt nhuộm, bao bì, sản xuất giấy, chế biến gỗ.

• Ngành dầu và hóa chất: Vận chuyển các dòng chất lỏng có tính ăn mòn, dung môi, hóa chất nhẹ hoặc hệ thống dầu truyền nhiệt công nghiệp.

• Hệ thống khí nén và nước áp lực: Trạm máy nén khí áp lực cao, đường ống cấp thoát nước tổng của các tòa nhà, khu chế xuất yêu cầu độ bền chống rỉ sét tuyệt đối.

7 Hướng dẫn lắp đặt của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN250

Đối với dòng van có kích thước và trọng lượng lớn như DN250, việc lắp đặt cần tuân thủ nghiêm ngặt các chỉ dẫn kỹ thuật sau:

1. Lắp đúng hướng mũi tên dòng chảy: Quan sát kỹ mũi tên đúc nổi trên thân van. Bắt buộc phải lắp sao cho hướng mũi tên trùng với chiều chảy của lưu chất trong ống (lưu chất đi từ dưới đĩa van đẩy lên).

2. Đảm bảo tính đồng tâm: Giữ hai mặt bích đường ống song song và đồng tâm tuyệt đối với bích van. Việc lắp lệch tâm sẽ tạo ra ứng suất vặn lớn, gây nứt tai bích hoặc hở gioăng khi chạy thử tải.

3. Sử dụng gioăng và siết bu lông: Chèn gioăng đệm chịu nhiệt (gioăng chì hoặc gioăng PTFE gia cường) vào giữa hai mặt bích. Tiến hành siết bu lông đều tay theo sơ đồ đối xứng hình sao để lực ép phân bố cân bằng quanh vòng bích.

8 Những lỗi thường gặp và cách khắc phục của Van Cầu Hơi Mặt Bích Inox 304 PN16 DN250

Sau thời gian dài hoạt động liên tục trong môi trường nhiệt độ cao, van có thể xuất hiện một số hao mòn tự nhiên:

Hiện tượng rò rỉ lưu chất ở cổ van

• Nguyên nhân: Các vòng đệm tết chèn packing bị khô, co ngót hoặc mòn sau nhiều chu kỳ vặn vô lăng.

• Cách khắc phục: Sử dụng mỏ lết siết nhẹ hai đai ốc ở nắp cổ van (Gland) để ép chặt gioăng xuống. Nếu vẫn có hiện tượng xì hơi, cần xả áp toàn hệ thống và thay thế vòng tết chì mới.

Vô lăng vặn bị kẹt cứng hoặc rất nặng tay

• Nguyên nhân: Phần ren hở của trục van bám bụi bẩn công nghiệp hoặc bị khô mỡ bôi trơn lâu ngày dẫn đến ma sát lớn.

• Cách khắc phục: Dùng bàn chải sắt vệ sinh sạch các kẽ ren trên trục van, sau đó tra một lớp mỡ bôi trơn chịu nhiệt chuyên dụng để hệ thống vô lăng vận hành trơn tru trở lại.

9 Van Duy Thành chuyên cung cấp Van Cầu Hơi Mặt Bích Inox 304 PN16 DN250

Thương hiệu Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên cung cấp thiết bị đường ống cho các nhà thầu và nhà máy lớn trên toàn quốc. Khi lựa chọn van cầu hơi Inox 304 DN250 tại Van Duy Thành, quý khách hàng hoàn toàn yên tâm bởi:

• Sản phẩm nhập khẩu chính hãng mới 100% từ các nước công nghiệp hàng đầu như Taiwan, Korea, China, kết cấu đúc dày dặn chuẩn thông số.

• Cung cấp đầy đủ giấy tờ chứng chỉ chất lượng, chứng nhận xuất xứ (CO, CQ), bảo hành chính hãng 12 tháng chu đáo.

• Giá thành cạnh tranh tối ưu nhờ lợi thế nhập khẩu trực tiếp, hỗ trợ giao hàng nhanh chóng tận chân công trình.

Quý khách hàng có nhu cầu tư vấn kỹ thuật hoặc nhận bảng báo giá chiết khấu thương mại tốt nhất, vui lòng liên hệ:
