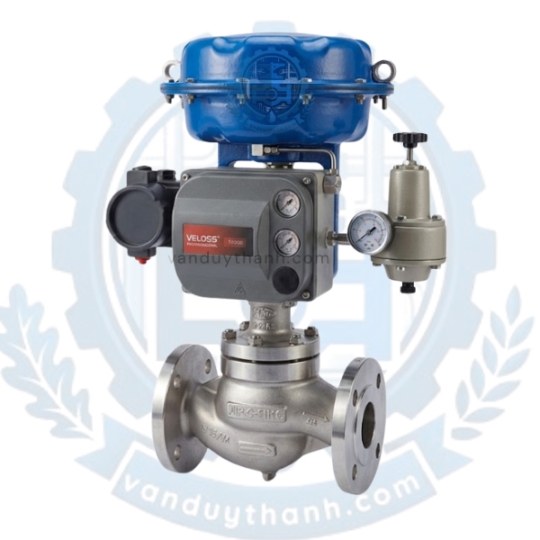

Van cầu hơi inox điều khiển khí nén

1. Tính năng của van cầu hơi inox điều khiển khí nén

Van cầu hơi inox điều khiển khí nén là dòng thiết bị cơ điện tử cao cấp, kết hợp giữa kết cấu chữ ngã cơ khí bền bỉ và bộ truyền động khí nén tự động hóa (Pneumatic Actuator). Khác với các dòng van cơ tay quay truyền thống, thiết bị sở hữu những tính năng vận hành vượt trội:

• Tốc độ đóng mở cực nhanh và chính xác: Nhờ sử dụng áp lực khí nén kích thích lên cơ cấu lò xo và piston, van có khả năng thay đổi trạng thái từ đóng sang mở (hoặc ngược lại) chỉ trong vòng vài giây, giúp tối ưu hóa hiệu suất điều khiển quy trình.

• Khả năng chịu ăn mòn và kháng hóa chất tuyệt đối: Lớp vỏ bằng vật liệu inox cao cấp (như SUS304 hoặc SUS316) tạo cho thiết bị một màng bảo vệ trơ về mặt hóa học, không bị rỉ sét hay ăn mòn bởi các dòng lưu chất có tính oxy hóa mạnh như axit, kiềm hay muối dông.

• Cơ chế bế kín vi mô: Thiết kế đĩa van dạng hình côn dốc phối hợp ăn ý với ghế tựa được gia công chính xác tuyệt đối giúp tạo lực ép vuông góc cực mạnh khi đóng van, triệt tiêu hoàn toàn nguy cơ rò rỉ môi chất áp lực cao.

• Khả năng tích hợp hệ thống điều khiển trung tâm: Van dễ dàng kết nối đồng bộ với các tủ điều khiển PLC, hệ thống SCADA hoặc các thiết bị cảm biến áp suất, cảm biến nhiệt độ nhằm xây dựng một chu trình vận hành tự động hoàn toàn không cần con người thao tác trực tiếp.

2. Tác dụng, Hình ảnh thực tế của van cầu hơi inox điều khiển khí nén

2.1 Tác dụng cốt lõi trong dây chuyền sản xuất

Trong các nhà máy công nghiệp hiện đại, van cầu inox khí nén đóng vai trò như một cơ cấu chấp hành chiến lược, mang lại nhiều tác dụng thiết thực:

• Bảo vệ an toàn tuyệt đối cho người vận hành: Tại các vị trí đường ống dẫn hóa chất độc hại, gas dễ cháy nổ hoặc hơi nóng bão hòa áp suất lớn, việc sử dụng van điều khiển khí nén giúp kỹ thuật viên có thể điều khiển thiết bị từ xa qua phòng điều khiển, tránh tiếp xúc trực tiếp với các khu vực nguy hiểm.

• Nâng cao chất lượng và độ đồng đều của sản phẩm: Nhờ khả năng căn chỉnh lưu lượng và nhiệt độ dòng hơi một cách mịn màng, van giúp duy trì sự ổn định tuyệt đối cho các chu trình gia nhiệt, sấy, nấu, hay chưng cất, từ đó giảm thiểu tỷ lệ hàng lỗi trong dây chuyền.

• Tiết kiệm tối đa năng lượng tiêu thụ: Khả năng đóng ngắt dứt khoát và kín khít giúp hệ thống đường ống không bị thất thoát hơi nóng hay khí nén, giảm bớt tải trọng vận hành cho lò hơi và máy nén khí trung tâm.

2.2 Hình ảnh thực tế của sản phẩm

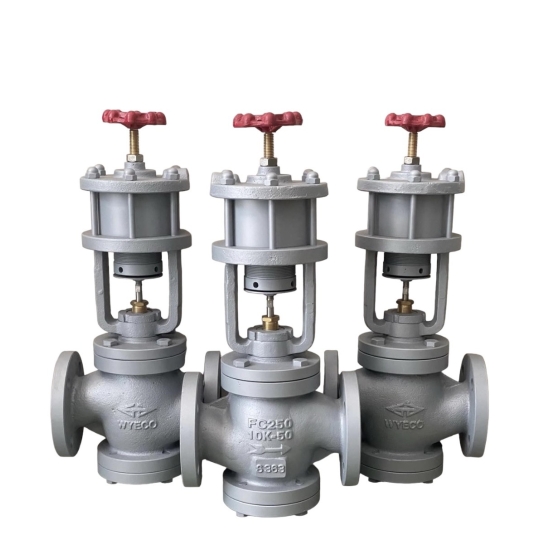

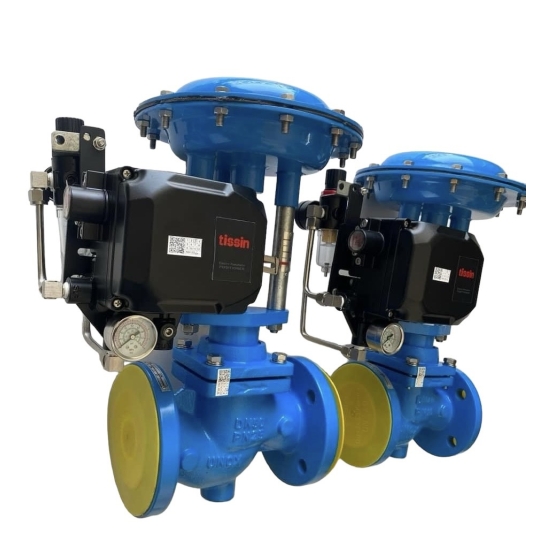

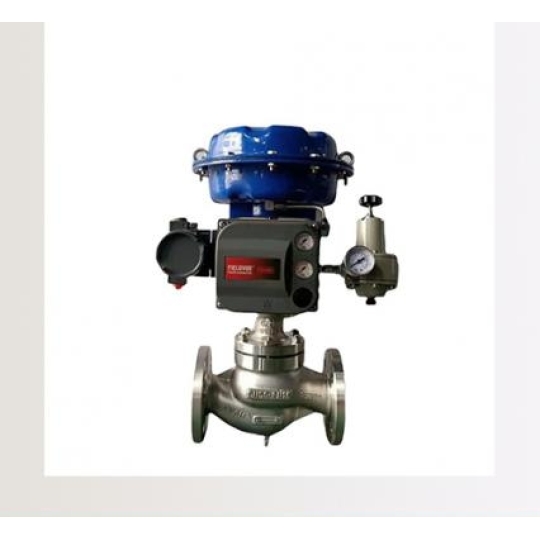

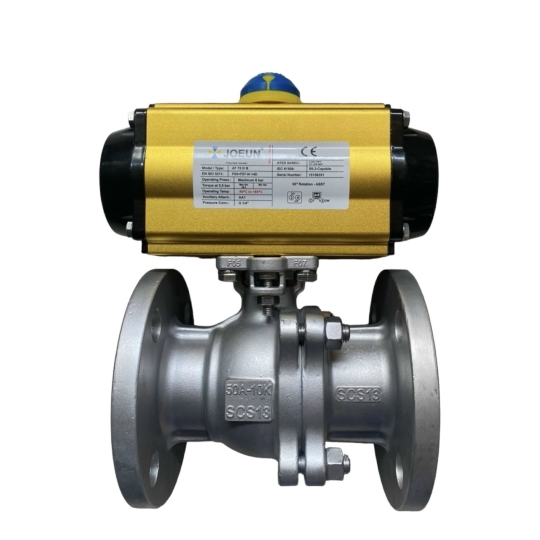

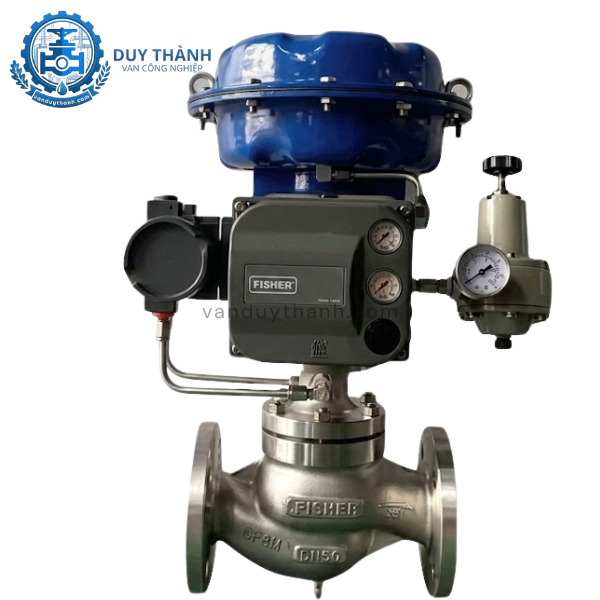

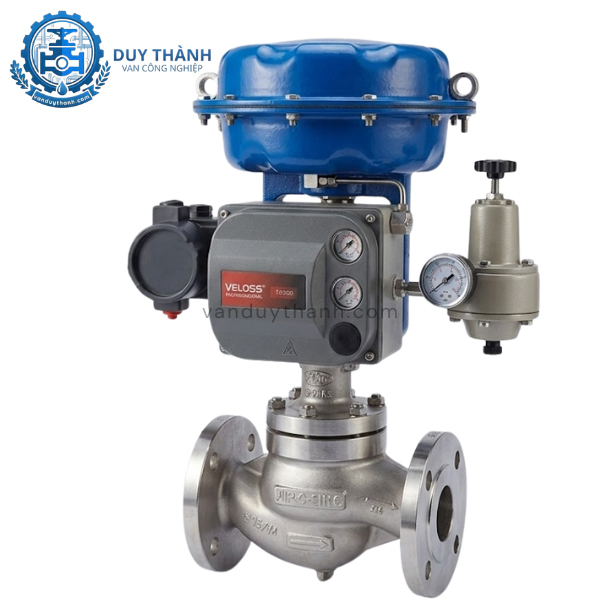

Để giúp quý kỹ sư và các nhà thầu có góc nhìn chân thực nhất về độ dày dặn của thớ inox, kết cấu vững chắc của bầu khí nén cũng như sự tinh xảo trong các mối liên kết cơ khí, dưới đây là hình ảnh thực tế của sản phẩm tại kho:

3. Thông số kỹ thuật của van cầu hơi inox điều khiển khí nén

Bảng tổng hợp chi tiết dưới đây hỗ trợ các kỹ sư bóc tách khối lượng vật tư và thiết kế hệ thống tự động hóa đồng bộ:

4. Cấu tạo và hình ảnh của van cầu hơi inox điều khiển khí nén

Sản phẩm là sự kết hợp cơ khí hoàn hảo giữa phần thân van cơ học chịu áp lực bên dưới và bộ điều khiển khí nén thông minh phía trên.

4.1 Chi tiết các bộ phận cấu tạo

• Thân van cơ học (Valve Body): Đúc bằng inox hình chữ ngã bền bỉ. Bên trong chứa vách ngăn và ghế van, là nơi trực tiếp chịu ứng suất nhiệt và dòng chảy ăn mòn.

• Bộ truyền động khí nén (Pneumatic Actuator): Thường là dạng bầu khí nén piston hoặc màng định hướng (diaphragm). Bộ phận này tiếp nhận áp lực khí nén từ máy nén để tạo ra lực đẩy tịnh tiến cơ học.

• Trục van (Stem): Thanh trục inox nối liền piston của bộ khí nén với đĩa van bên dưới, truyền chuyển động kéo - đẩy thẳng đứng.

• Đĩa van (Disc): Bộ phận trực tiếp đóng ngắt dòng chảy, làm bằng vật liệu inox chống mài mòn lồi dòng, có hình dáng côn dốc tối ưu.

• Gioăng làm kín cổ trục (V-Ring/Graphite): Hệ thống gioăng chịu nhiệt xếp lớp, ép chặt quanh trục van nhằm ngăn ngừa môi chất độc hại hay hơi nóng rò rỉ lên bầu khí nén.

• Bộ định vị điều khiển (Positioner - Dành cho loại tuyến tính): Tiếp nhận tín hiệu điện điều khiển từ trung tâm để căn chỉnh chính xác lượng khí nén cấp vào bầu, từ đó kiểm soát độ mở góc đĩa van theo tỷ lệ phần trăm.

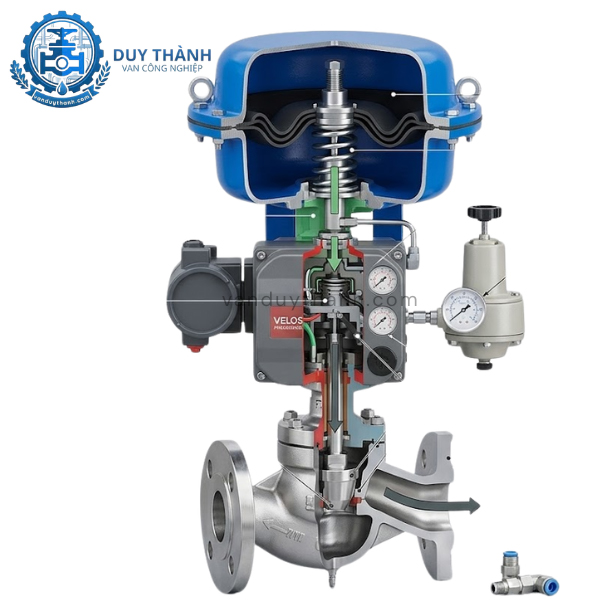

4.2 Sơ đồ mặt cắt kỹ thuật cấu tạo

Bản vẽ mô tả cấu trúc chi tiết dưới đây sẽ giúp bạn hình dung rõ ràng hơn về sự liên kết giữa bộ chuyển động khí nén và thân van chữ ngã inox:

5. Nguyên lý làm việc của van cầu hơi inox điều khiển khí nén

Van vận hành hoàn toàn tự động dựa trên nguyên lý chuyển đổi áp lực khí nén thành lực chuyển động tịnh tiến hướng tâm của trục và đĩa van. Tùy thuộc vào dòng van được chia làm 2 loại thông dụng, nguyên lý hoạt động sẽ có sự khác biệt cụ thể:

5.1 Van điều khiển khí nén loại On/Off

Dòng van này hoạt động với hai trạng thái duy nhất: Đóng hoàn toàn hoặc Mở hoàn toàn.

• Khi cấp khí nén: Áp lực khí nén đi vào buồng chứa của bầu khí, thắng lực nén của lò xo nội tại để đẩy piston dịch chuyển đi lên (hoặc đi xuống tùy thiết kế tác động đơn/đúp). Hành trình này kéo theo trục và đĩa van rời khỏi bệ đỡ hoàn toàn, cho phép lưu chất đi qua với lưu lượng tối đa.

• Khi ngắt khí nén: Lực đàn hồi của lò xo tích năng sẽ ngay lập tức đẩy piston trở lại vị trí ban đầu, ép chặt đĩa van xuống ghế van, khóa chặn dòng chảy dứt khoát chỉ trong tích tắc.

5.2 Van điều khiển khí nén loại tuyến tính 4-20mA

Dòng van này phục vụ cho bài toán tiết lưu, điều chỉnh lưu lượng dòng chảy theo tỷ lệ mong muốn một cách vô cùng mịn màng.

• Van được trang bị thêm một bộ định vị điều khiển thông minh (Smart Positioner). Bộ định vị này sẽ tiếp nhận tín hiệu dòng điện tiêu chuẩn từ 4-20mA (tương ứng với góc mở từ 0% đến 100%) phát ra từ tủ điều khiển PLC.

• Khi nhận tín hiệu ví dụ 12mA (tương đương yêu cầu mở 50%), bộ định vị sẽ tự động tính toán và tiết lưu chính xác lượng áp suất khí nén vừa đủ cấp vào bầu khí nén. Áp lực này đẩy trục van dịch chuyển đến đúng vị trí trung gian, giữ đĩa van lơ lửng cách ghế van một khoảng cách cố định để duy trì chính xác lưu lượng môi chất qua đường ống theo đúng thuật toán thiết kế.

6. Môi trường ứng dụng của van cầu hơi inox điều khiển khí nén

Nhờ sở hữu dải vật liệu inox siêu bền kết hợp cùng dải kích cỡ rộng từ DN15 đến DN150 và khả năng chịu nhiệt 200°C, dòng van này là lựa chọn số một cho các môi trường công nghiệp khắc nghiệt:

• Hệ thống hơi nóng bão hòa và dầu nóng: Lắp đặt tại các trục cấp hơi tự động cho dàn sấy, nồi hấp, buồng lưu hóa trong nhà máy dệt nhuộm, cao su, sản xuất giấy, thực phẩm và đồ uống.

• Công nghiệp hóa chất và dược phẩm: Chuyên dụng để đóng ngắt và điều tiết dòng chảy của các loại axit, kiềm, hóa chất ăn mòn cao, nước cất sinh học hoặc dung dịch thuốc, nơi vật liệu gang thép thông thường bị phân hủy phá hủy nhanh chóng.

• Ngành dầu khí, gas và lọc hóa dầu: Ứng dụng kiểm soát dòng nhiên liệu lỏng, khí hóa lỏng nhờ tính năng đóng ngắt nhanh On/Off để cô lập hệ thống tức thời khi xảy ra sự cố, ngăn ngừa cháy nổ nguy hiểm.

• Hệ thống xử lý nước thải và sản xuất thực phẩm: Đảm bảo độ sạch bề mặt tối đa, chống nhiễm khuẩn chéo, phù hợp cho hệ thống CIP (Clean-in-Place) tự động của nhà máy sữa, bia, nước giải khát.

7. Hướng dẫn lắp đặt van cầu hơi inox điều khiển khí nén

Quy trình thi công lắp đặt van đòi hỏi tính chính xác cơ khí cao để đảm bảo hệ thống tự động hóa vận hành ổn định và bền bỉ:

1. Lắp đặt chuẩn xác hướng dòng chảy: Bắt buộc phải đặt van theo đúng chiều mũi tên đúc nổi trên thân van (dòng chất lưu đi từ dưới đĩa van đi lên). Lắp đúng chiều giúp giảm thiểu lực cản khi mở van và tối ưu hóa độ kín khít khi bầu khí nén thực hiện lệnh đóng.

2. Làm sạch kỹ lưỡng lòng ống đường bích: Trước khi siết bích, phải thổi sạch toàn bộ xỉ hàn, cát đá bám trong lòng ống từ DN15-DN150. Các hạt tạp chất cứng nếu kẹt vào đĩa van inox khi đóng sẽ làm xước bề mặt làm kín mài bóng, gây rò rỉ van vĩnh viễn.

3. Lựa chọn gioăng đệm bích chuẩn kỹ thuật: Đặt gioăng làm kín làm bằng chất liệu Teflon (PTFE) hoặc Graphite lõi thép giữa mặt bích van và mặt bích đường ống. Tuyệt đối không dùng gioăng cao su thường vì nhiệt độ hệ thống lên đến 200°C sẽ làm chảy gioăng gây rò rỉ.

4. Siết bu-lông đều đặn đối xứng: Định vị van vuông góc với đường ống, siết các hạt bu-lông mặt bích DIN/ANSI/JIS từ từ theo sơ đồ hình chữ X để lực ép phân bổ cân bằng. Tránh siết lệch một bên gây vênh bích hoặc nứt tai bích gang gãy trục.

5. Kết nối nguồn khí nén và nguồn tín hiệu sạch: Nguồn khí nén cấp vào bộ truyền động phải được đi qua bộ lọc tách nước và bụi bẩn để bảo vệ gioăng piston bên trong bầu khí. Đối với dòng tuyến tính, cần kết nối dây tín hiệu 4-20mA chuẩn bọc chống nhiễu để tránh hiện tượng van bị đóng mở giật cục do nhiễu sóng từ trường xung quanh.

8. Van Duy Thành chuyên cung cấp van cầu hơi inox điều khiển khí nén

Van Duy Thành tự hào là thương hiệu phân phối uy tín hàng đầu, chuyên cung cấp dòng sản phẩm van cầu hơi inox điều khiển khí nén chất lượng cao từ DN15 đến DN150. Chúng tôi cam kết:

• Hàng mới chuẩn kỹ thuật: Mọi sản phẩm do Duy Thành phân phối đều là hàng mới 100% nhập khẩu chính ngạch, đầy đủ chứng chỉ chất lượng, trải qua quy trình test áp lực và căn chỉnh tín hiệu tuyến tính nghiêm ngặt trước khi xuất kho.

• Duy Thành trực tiếp tư vấn và bán hàng: Không qua các đơn vị trung gian, đội ngũ kỹ sư giàu kinh nghiệm của Duy Thành sẽ trực tiếp khảo sát thông số hệ thống, tư vấn chính xác loại van On/Off hay tuyến tính phù hợp nhất nhằm tối ưu chi phí đầu tư cho doanh nghiệp.

• Bảo hành uy tín từ 6-12 tháng: Cam kết đồng hành lâu dài cùng khách hàng với chính sách bảo hành dài hạn từ 6 đến 12 tháng nếu phát sinh lỗi từ phía nhà sản xuất, hỗ trợ xử lý kỹ thuật nhanh chóng và tận tâm.

Quý khách hàng có nhu cầu tư vấn chuyên sâu về các dòng van điều khiển tự động hóa, vui lòng liên hệ ngay với Van Duy Thành để nhận bảng báo giá ưu đãi và dịch vụ hỗ trợ kỹ thuật tốt nhất!
