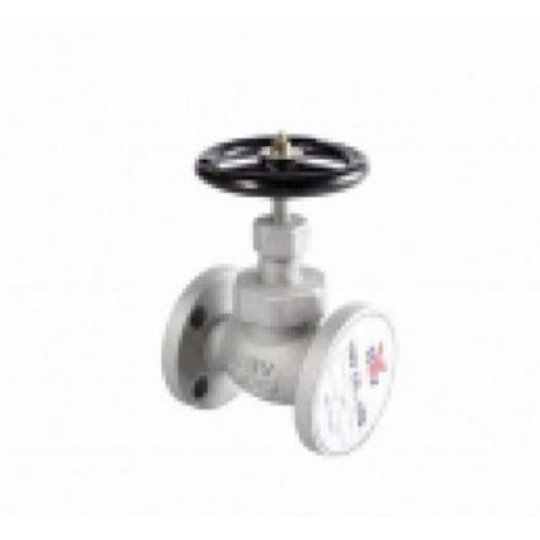

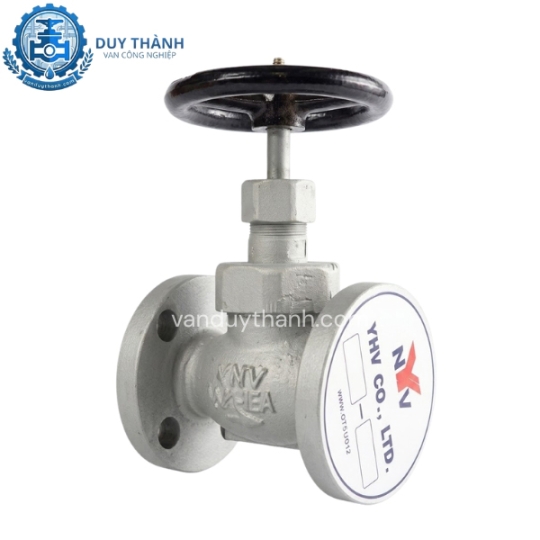

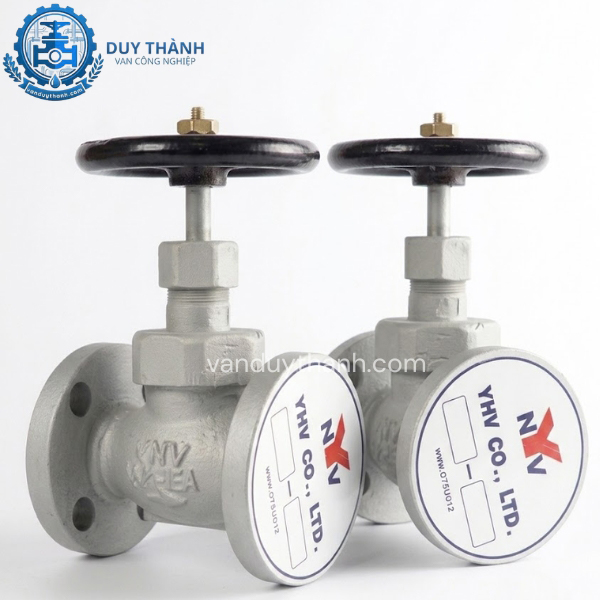

Van Cầu Hơi GSO-1F YNV DN15 - DN50
Thông Số Kỹ Thuật Cơ Bản Của Van
Sản phẩm: Van cầu hơi chữ ngã GSO-1F YNV.
Thương hiệu & Xuất xứ: YNV, Hàn Quốc.
Kích cỡ tiêu chuẩn: DN15A đến DN50A (tương đương 1/2″ đến 2″).
Chất liệu thân & nắp: Gang dẻo FCD45 cao cấp, chống va đập tốt.
Chất liệu đĩa & đế van: Thép không gỉ Inox 304 (SUS304) chịu mài mòn.
Kết nối hệ thống: Mặt bích tiêu chuẩn JIS10K FF.
Áp lực làm việc tối đa: 16 kgf/cm².
Nhiệt độ hoạt động tối đa: 220°C.
Môi trường ứng dụng: Hơi nóng (steam), khí nén, nước, dầu và chất lỏng công nghiệp.
Đặc tính vận hành: Điều tiết dòng chảy chính xác, độ kín khít cao, ngăn chặn rò rỉ lưu chất tối ưu.
Van cầu hơi GSO-1F YNV (hay còn gọi là van cầu chữ ngã, van yên ngựa) sở hữu nhiều tính năng vượt trội nhờ quy trình chế tạo nghiêm ngặt từ Hàn Quốc:
Khả năng điều tiết lưu lượng xuất sắc: Không chỉ làm nhiệm vụ đóng/mở đơn thuần như van cổng, cấu trúc dòng chảy dạng chữ ngã của GSO-1F cho phép người vận hành dễ dàng kiểm soát, tăng giảm hoặc duy trì lưu lượng môi chất qua van một cách chính xác theo ý muốn.
Độ kín khít tuyệt đối: Thiết kế đĩa van và đế van bằng Inox 304 được gia công cơ khí chính xác, giúp tạo bề mặt tiếp xúc hoàn hảo, loại bỏ hoàn toàn hiện tượng rò rỉ hơi nóng hay chất lỏng ra môi trường bên ngoài.
Chống chịu ăn mòn và mài mòn cao: Nhờ các chi tiết tiếp xúc trực tiếp với lưu chất làm bằng thép không gỉ, sản phẩm chịu được sự ma sát của dòng chảy tốc độ cao và sự ăn mòn của hóa chất nhẹ hoặc hơi nước nhiệt độ cao.
Trong các hệ thống đường ống công nghiệp, van cầu hơi GSO-1F đóng vai trò là "người gác cổng" đáng tin cậy với các tác dụng cụ thể:
Bảo vệ và ổn định áp suất hệ thống: Bằng cách điều chỉnh độ mở của đĩa van, thiết bị giúp duy trì áp suất dòng chảy ổn định ở phía sau van, ngăn ngừa hiện tượng quá áp gây hư hỏng thiết bị đường ống.
Ngắt dòng lưu chất an toàn: Khóa hoàn toàn dòng lưu chất khi cần bảo dưỡng, sửa chữa hoặc thay thế các thiết bị khác trên cùng một tuyến ống mà không sợ rò rỉ.
Tối ưu hóa hiệu suất nhiệt: Đặc biệt trong hệ thống hơi nóng (Steam), van giúp phân phối lượng hơi chính xác đến các thiết bị tiêu thụ như lò hơi, buồng sấy, thiết bị gia nhiệt, giảm thiểu hao phí năng lượng.
| Thông số kỹ thuật | Chi tiết |
| Tên sản phẩm | Van cầu hơi / Van cầu chữ ngã |
| Model | GSO-1F |
| Nhãn hiệu | YNV |
| Xuất xứ | Hàn Quốc (South Korea) |
| Kích cỡ (Size) | DN15, DN20, DN25, DN32, DN40, DN50 (1/2″ - 2″) |
| Chất liệu Thân & Nắp van | Gang dẻo FCD45 |
| Chất liệu Đĩa & Đế van | Inox 304 (SUS304) |
| Kiểu kết nối | Kết nối mặt bích |
| Tiêu chuẩn mặt bích | JIS10K FF |
| Áp lực làm việc tối đa | 16 kgf/cm² |
| Nhiệt độ làm việc tối đa | 220°C |
| Môi trường sử dụng | Hơi nóng, khí nén, nước, dầu |
Sản phẩm được cấu thành từ các bộ phận chất lượng cao, kết nối đồng bộ:

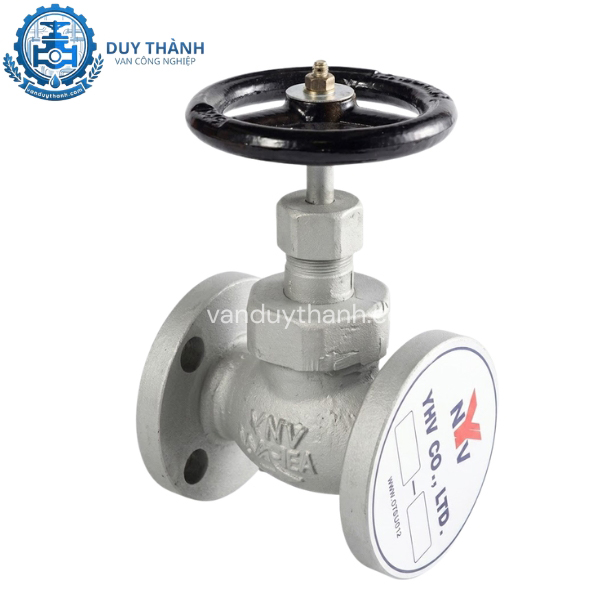

Thân van (Body): Làm bằng gang dẻo FCD45, thiết kế vách ngăn dạng chữ ngã hoặc hình yên ngựa. Thân van có đúc nổi logo thương hiệu YNV, tiêu chuẩn bích JIS10K và kích cỡ van để dễ dàng nhận biết.
Nắp van (Bonnet): Cùng chất liệu gang dẻo FCD45, liên kết với thân van bằng bu lông cường độ cao. Nắp van là bệ đỡ cho trục van và bộ phận làm kín.
Đĩa van (Disc): Bộ phận trực tiếp đóng/ngắt dòng chảy, chế tạo từ Inox 304 cứng cáp, chống chịu lực xói mòn mạnh của hơi nước.
Trục van (Stem): Thanh ren nối từ tay quay đến đĩa van, chịu trách nhiệm truyền lực để nâng hạ đĩa van.
Bộ phận làm kín (Packing/Gasket): Thường là vòng đệm bằng Graphite chịu nhiệt độ cao, đảm bảo lưu chất không rò rỉ ngược lên theo đường trục van.
Tay quay (Handwheel): Vô lăng cơ học điều khiển van bằng tay, hoạt động êm ái, nhẹ nhàng.
Van cầu hơi YNV GSO-1F chuyển động dựa trên nguyên lý tịnh tiến của trục van:
Trạng thái đóng: Khi xoay tay quay theo chiều kim đồng hồ, trục van sẽ chuyển động đi xuống, đẩy đĩa van ép chặt vào bệ đỡ (ghế van). Lúc này, lối thông giữa hai buồng van bị chặn đứng hoàn toàn, dòng lưu chất dừng lại.
Trạng thái mở: Khi xoay tay quay ngược chiều kim đồng hồ, trục van kéo đĩa van đi lên, tách rời khỏi bệ đỡ. Lưu chất từ khoang bên dưới sẽ cuộn qua cửa van, đi lên khoang bên trên và thoát ra ngoài. Khoảng cách giữa đĩa van và bệ đỡ càng lớn thì lưu lượng dòng chảy qua van càng nhiều.
Nhờ dải chịu nhiệt lên đến 220°C và áp lực 16 kgf/cm², GSO-1F được ứng dụng rộng rãi trong:
Hệ thống lò hơi, nồi hơi công nghiệp: Đây là môi trường ứng dụng phổ biến nhất, van điều tiết hơi bão hòa, hơi quá nhiệt trong các nhà máy dệt nhuộm, thực phẩm, giấy, bao bì.
Hệ thống khí nén áp lực cao: Sử dụng tại các trạm nén khí trung tâm, nhà máy cơ khí chế tạo, lắp ráp ô tô.
Hệ thống cấp nước và xử lý nước: Hệ thống nước nóng, nước định lượng, hoặc các đường ống truyền dẫn chất lỏng tuần hoàn.
Ngành công nghiệp dầu khí, hóa chất nhẹ: Hệ thống truyền dẫn dầu tải nhiệt, dầu bôi trơn hệ thống máy móc.
Để van vận hành ổn định và kéo dài tuổi thọ, quá trình lắp đặt cần tuân thủ các bước sau:
Kiểm tra kỹ lòng van và đường ống, đảm bảo không có rác, xỉ hàn, cát đá bám bên trong.
Xác định đúng chiều dòng chảy được ký hiệu bằng mũi tên đúc nổi trên thân van. Van cầu bắt buộc phải lắp đúng hướng mũi tên (lưu chất đi từ dưới đĩa van đi lên).
Đặt van vào giữa hai mặt bích của đường ống, chèn thêm gioăng đệm chịu nhiệt (gasket) phù hợp giữa các mặt bích để tăng độ kín.
Xỏ bu lông và đai ốc qua các lỗ bích. Tiến hành siết đối xứng, đều tay để tránh hiện tượng lệch tâm hoặc vênh mặt bích gây nứt vỡ tai bích.
Lắp đặt van ở vị trí thông thoáng, thuận tiện cho việc vận hành tay quay và bảo trì định kỳ.
Lỗi rò rỉ lưu chất ở cổ trục van: * Nguyên nhân: Do vòng đệm làm kín (tết chèn) bị mòn sau thời gian dài sử dụng dưới nhiệt độ cao.
Khắc phục: Siết thêm ốc cổ van (gland bolt) một lực vừa phải. Nếu vẫn rò rỉ, cần thay thế vòng đệm làm kín mới.
Lỗi van đóng không kín, lưu chất vẫn chảy qua:
Nguyên nhân: Có cặn bẩn, xỉ hàn kẹt giữa đĩa van và bệ van, hoặc bề mặt đĩa van bị xước do tạp chất.
Khắc phục: Mở van lớn để dòng chảy mạnh cuốn trôi cặn bẩn. Nếu không hết, phải tháo van ra để vệ sinh, rà phẳng lại bề mặt đĩa hoặc thay thế đĩa van mới.
Lỗi kẹt tay quay, khó đóng mở:
Nguyên nhân: Trục van bị khô mỡ, bám bụi bẩn hoặc bị cong do tác động ngoại lực mạnh.
Khắc phục: Tra thêm mỡ chịu nhiệt vào phần ren trục van. Nếu trục bị cong, cần tháo ra nắn lại hoặc thay trục mới.
Nếu quý khách hàng đang tìm kiếm giải pháp kiểm soát dòng chảy hơi nóng, khí nén an toàn và hiệu quả, Van Duy Thành tự hào là đơn vị phân phối dòng sản phẩm Van cầu hơi GSO-1F YNV chính hãng Hàn Quốc hàng đầu tại Việt Nam.
Chúng tôi cam kết:
Sản phẩm nhập khẩu trực tiếp 100%, đầy đủ chứng chỉ CO, CQ rõ ràng nguồn gốc.
Sẵn hàng các kích cỡ từ DN15 đến DN50, giao hàng nhanh chóng trên toàn quốc.
Đội ngũ kỹ thuật viên am hiểu sản phẩm, tư vấn tận tâm, chính xác theo nhu cầu hệ thống của bạn.
Chính sách giá cạnh tranh nhất thị trường, chiết khấu hấp dẫn cho các dự án và nhà thầu.
Mọi yêu cầu báo giá và tư vấn kỹ thuật, xin vui lòng liên hệ trực tiếp với chúng tôi:
Hotline, Zalo: 0945.400.333
Gmail: duythanhbadiem@gmail.com
