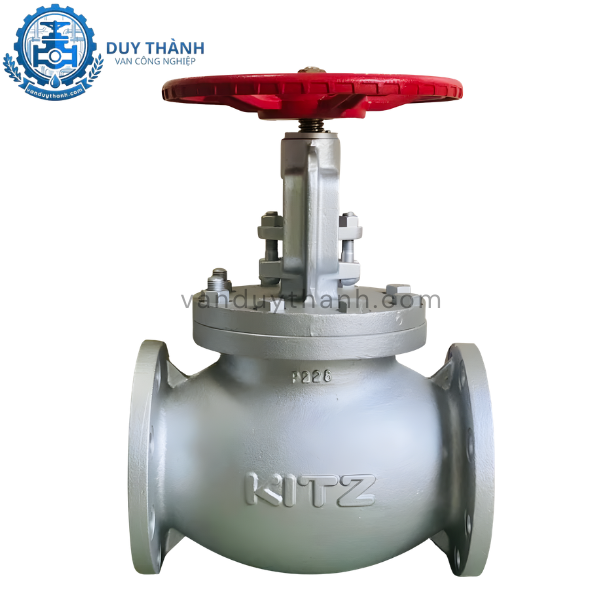

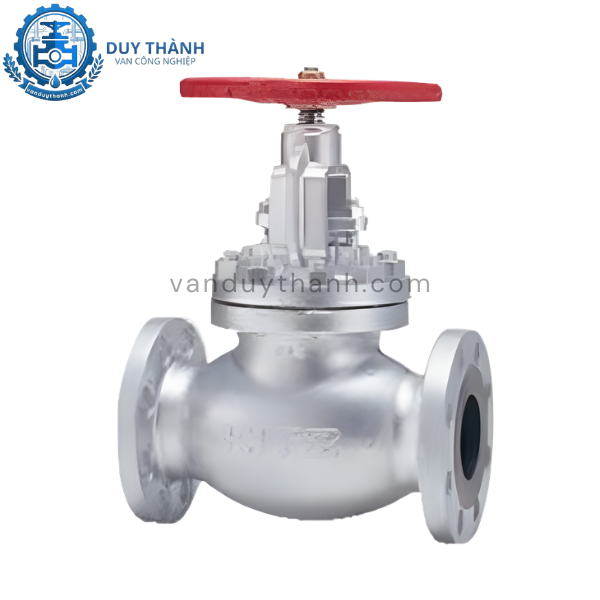

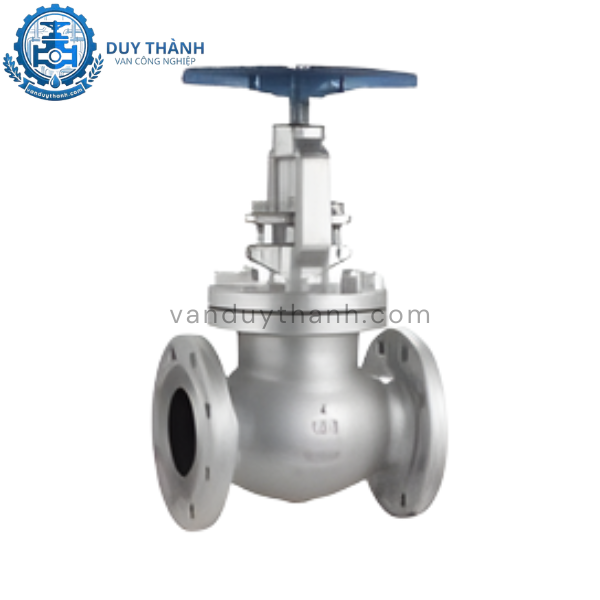

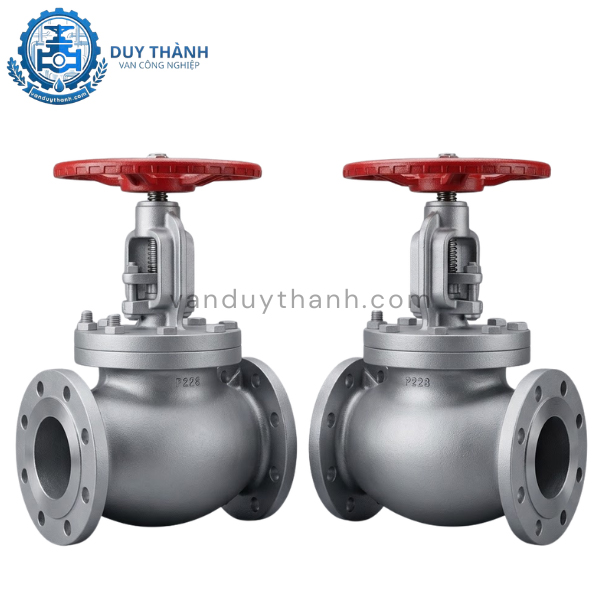

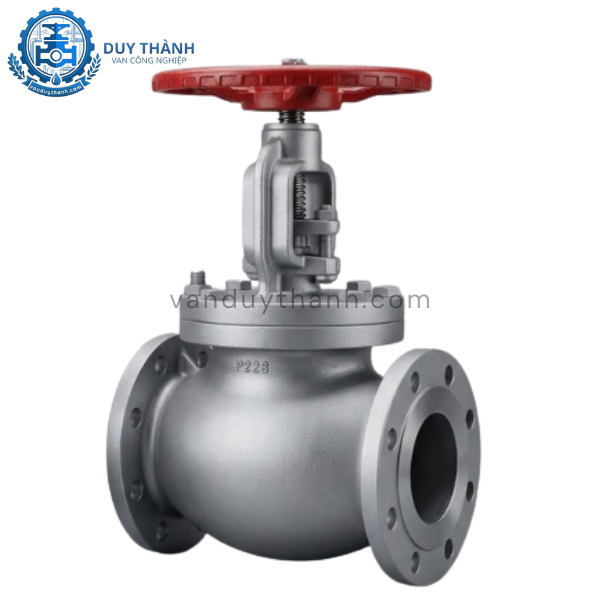

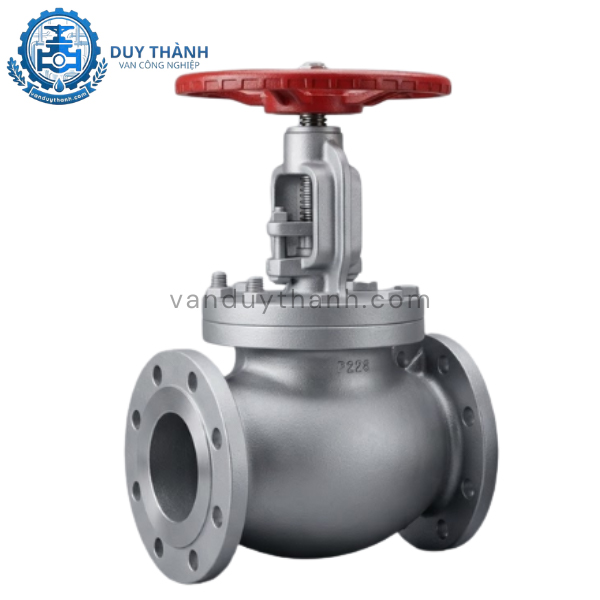

Van Cầu Hơi Gang Nối Bích 20K Kitz

1. Tính năng của Van cầu hơi gang nối bích 20K Kitz

Van cầu hơi (Globe Valve) nhãn hiệu Kitz từ Nhật Bản luôn đứng đầu danh sách lựa chọn của các kỹ sư nhờ những tính năng công nghệ vượt trội, đặc biệt là dòng chịu áp 20K.

Khả năng điều tiết dòng chảy ưu việt

Khác với van cửa chỉ dùng để đóng hoặc mở hoàn toàn, van cầu hơi Kitz 20K cho phép người vận hành tiết lưu (điều chỉnh lưu lượng) một cách chính xác. Thiết kế thân van hình chữ ngã tạo ra sự thay đổi hướng dòng chảy bên trong, giúp giảm áp lực trực tiếp lên đĩa van và kiểm soát lưu lượng mượt mà hơn.

Độ bền cơ học cực cao với vật liệu FCD-S

Việc sử dụng gang dẻo (Ductile Iron) mã FCD-S thay vì gang xám thông thường giúp van có khả năng chịu được các cú sốc áp suất và va đập cơ học. Vật liệu này có độ dẻo dai cao, giúp hạn chế tối đa tình trạng nứt vỡ thân van khi hệ thống gặp hiện tượng búa nước hoặc thay đổi nhiệt độ đột ngột.

Công nghệ phủ cứng Stellite (Hard Facing)

Điểm đắt giá nhất trên dòng van 20K của Kitz chính là phần đĩa và đế van được phủ lớp hợp kim Stellite (HF). Lớp phủ này có độ cứng cực cao, giúp bề mặt làm kín không bị mài mòn bởi dòng hơi quá nhiệt có vận tốc lớn, đảm bảo van vẫn kín khít sau hàng nghìn lần đóng mở.

2. Tác dụng của Van cầu hơi gang nối bích 20K Kitz

Trong một hệ thống đường ống hơi nước công nghiệp, van cầu hơi Kitz đóng vai trò là "trạm kiểm soát" trung tâm với các tác dụng:

• Đóng ngắt an toàn: Đảm bảo ngắt hoàn toàn dòng hơi để bảo trì các thiết bị phía sau mà không gây rò rỉ.

• Điều chỉnh thông số vận hành: Giúp điều chỉnh áp suất và nhiệt độ tại các điểm tiêu thụ thông qua việc kiểm soát lưu lượng hơi đi qua.

• Bảo vệ hệ thống áp lực: Với tiêu chuẩn 20K, van đóng vai trò là chốt chặn an toàn cho các đường ống có áp suất vận hành lớn, ngăn chặn các rủi ro về quá áp.

3. Thông số kỹ thuật của sản phẩm

Dưới đây là bảng thông số kỹ thuật chi tiết giúp quý khách hàng đối chiếu với yêu cầu thiết kế của hệ thống:

4. Cấu tạo của Van cầu hơi gang nối bích 20K Kitz

Cấu tạo của sản phẩm được tối ưu hóa cho môi trường áp suất cao với các bộ phận chính:

1. Thân van (Body): Thiết kế dạng bầu hoặc chữ ngã đặc trưng để chuyển hướng dòng chảy. Độ dày thành van tuân thủ nghiêm ngặt tiêu chuẩn chịu áp 20K của Nhật Bản.

2. Nắp van (Bonnet): Kết nối với thân bằng bulong chắc chắn, giữ trục van và bộ phận làm kín (Gland packing) ổn định.

3. Trục van (Stem): Làm từ thép SUS403, có khả năng truyền động tịnh tiến chính xác từ tay quay xuống đĩa van mà không bị cong vênh dưới áp lực lớn.

4. Đĩa van (Disc) và Ghế van (Seat): Là bộ phận tiếp xúc trực tiếp để ngắt dòng chảy. Sự kết hợp giữa thép SFVC2A và lớp phủ Stellite tạo nên một bộ cặp làm kín siêu bền.

5. Tay quay (Handwheel): Thiết kế công thái học giúp việc đóng mở van trở nên nhẹ nhàng hơn dù đang ở mức áp suất cao.

5. Nguyên lý làm việc của van cầu hơi

Van cầu hơi Kitz vận hành dựa trên cơ chế nâng hạ đĩa van theo phương thẳng đứng:

• Quá trình mở: Khi quay tay vặn theo chiều ngược kim đồng hồ, trục van kéo đĩa van đi lên, rời khỏi ghế van. Lưu chất đi từ cửa vào, qua khe hở giữa đĩa và ghế để thoát ra cửa ra. Khoảng cách đĩa van nâng lên càng cao thì lưu lượng lưu thông càng lớn.

• Quá trình đóng: Quay tay vặn theo chiều kim đồng hồ sẽ ép đĩa van xuống ghế van. Lực ép cơ học cộng với thiết kế chuẩn xác giúp chặn đứng hoàn toàn dòng hơi, không cho phép lưu chất đi qua.

6. Môi trường ứng dụng của sản phẩm

Với bộ thông số kỹ thuật ấn tượng, van cầu hơi Kitz 20K được ứng dụng trong các môi trường khắc nghiệt nhất:

• Hệ thống hơi nóng quá nhiệt (Superheated Steam): Tại các nhà máy nhiệt điện, dệt nhuộm, thực phẩm quy mô lớn.

• Hệ thống dầu nóng (Hot Oil): Các đường ống dẫn dầu nhiệt độ cao trong ngành hóa dầu.

• Hệ thống khí nén áp lực cao: Sử dụng trong các trạm nén khí công nghiệp nặng.

• Các nhà máy đóng tàu và hàng hải: Nơi yêu cầu các thiết bị chịu được môi trường nước biển và rung động cao.

7. Hướng dẫn lắp đặt và bảo trì

Để đảm bảo hiệu suất và tuổi thọ cho van Kitz 20K, quy trình lắp đặt cần lưu ý:

• Hướng dòng chảy: Lắp đặt theo đúng chiều mũi tên trên thân van (Dòng chảy đi từ dưới đĩa van lên).

• Kiểm tra mặt bích: Đảm bảo mặt bích đường ống và mặt bích van song song, sạch sẽ. Sử dụng gioăng đệm (gasket) chịu nhiệt và chịu áp phù hợp với tiêu chuẩn 20K.

• Vị trí lắp đặt: Có thể lắp ngang hoặc đứng, nhưng ưu tiên lắp ngang để dễ dàng thao tác tay quay và bảo trì định kỳ.

• Bảo trì: Thường xuyên kiểm tra phần Gland packing (tết chèn) để siết lại nếu có dấu hiệu rò rỉ hơi ở cổ van. Tra mỡ bôi trơn vào trục van để vận hành mượt mà.

8. Van Duy Thành là đơn vị chuyên cung cấp Van cầu hơi Kitz chính hãng

Trong lĩnh vực vật tư ngành nước và hơi tại Việt Nam, Van Duy Thành là cái tên bảo chứng cho chất lượng và sự tin cậy. Chúng tôi tự hào mang đến dòng sản phẩm Van cầu hơi gang nối bích 20K Kitz với những cam kết vàng:

• Nguồn gốc minh bạch: Hàng nhập khẩu chính hãng Kitz Nhật Bản, đầy đủ CO, CQ và giấy tờ kiểm định.

• Am hiểu kỹ thuật: Đội ngũ chuyên viên tại Van Duy Thành có kinh nghiệm sâu rộng, sẵn sàng tư vấn giải pháp tối ưu dựa trên thực tế hệ thống của khách hàng.

• Kho hàng quy mô: Chúng tôi luôn dự trữ đầy đủ các kích thước từ DN50 đến DN200 để đáp ứng nhanh nhất các đơn hàng gấp hoặc dự án lớn.

• Hậu mãi tận tâm: Chính sách bảo hành theo tiêu chuẩn nhà sản xuất, hỗ trợ kỹ thuật trọn đời sản phẩm.

Quý khách hàng đang tìm kiếm giải pháp ngăn dòng và điều tiết hơi nóng áp suất cao bền bỉ, hãy liên hệ ngay với Van Duy Thành để nhận báo giá tốt nhất cho dòng sản phẩm Van cầu hơi Kitz 20K.
