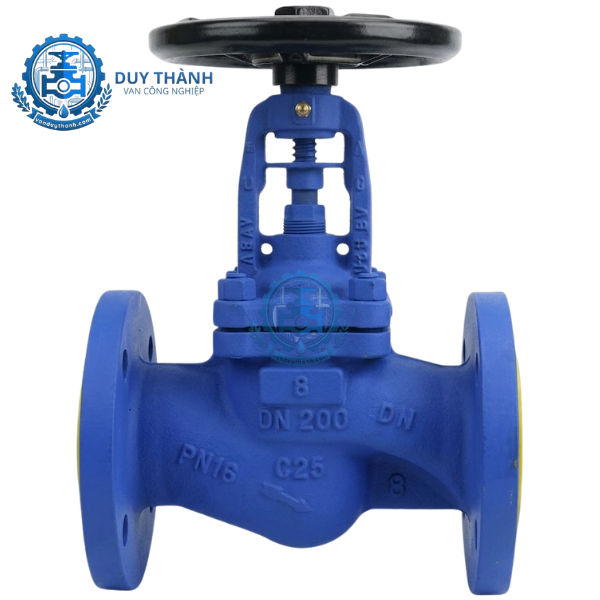

​​​​​​​Van Cầu Hơi Gang Bellow Soy Thổ Nhĩ Kỳ

1. Tính năng của Van Cầu Hơi Gang Bellow Soy Thổ Nhĩ Kỳ

Van cầu hơi gang Bellow Seal đến từ thương hiệu SOY (Thổ Nhĩ Kỳ) được đánh giá là một trong những giải pháp kiểm soát dòng chảy hơi nóng hàng đầu phân khúc châu Âu nhờ sở hữu các tính năng cơ lý vượt trội:

• Làm kín hai lớp tuyệt đối với công nghệ Bellow Seal: Không giống như các dòng van cầu thông thường chỉ sử dụng giăng tết chèn (gland packing), van SOY sử dụng một ống co giãn bằng inox chống rỉ (Bellow) bao bọc hoàn toàn trục van. Tính năng này tạo ra một rào cản vật lý kín bít 100%, ngăn chặn hoàn toàn nguy cơ thất thoát hơi nóng hay chất độc hại ra môi trường bên ngoài.

• Vật liệu cao cấp chống ăn mòn nhiệt: Thân van được đúc từ gang GG-25 dày dặn, kết hợp với các chi tiết chuyển động trực tiếp bằng inox AISI 420 và AISI 316Ti. Sự kết hợp này mang lại cho thiết bị khả năng chống chịu hiện tượng xâm thực (cavitation) và mài mòn cơ học cực tốt khi lưu chất chuyển động ở vận tốc cao.

• Thiết kế "Zero Maintenance" độc đáo: Nhờ có ống Bellow bảo vệ trục, phần cổ van không bị ma sát trực tiếp với lưu chất, triệt tiêu tình trạng mài mòn gioăng chèn. Do đó, doanh nghiệp tiết kiệm được tối đa chi phí bảo dưỡng định kỳ và thời gian dừng máy của dây chuyền.

2. Tác dụng của ​​​​​​​Van Cầu Hơi Gang Bellow Soy Thổ Nhĩ Kỳ

Trong các hệ thống năng lượng trung tâm, van cầu hơi chữ ngã SOY đóng vai trò như một mắt xích an toàn và hiệu quả, mang lại nhiều tác dụng vận hành thực tế:

• Cách ly và chặn đứng dòng hơi áp lực cao: Van có tác dụng đóng ngắt dứt khoát luồng hơi nóng từ lò hơi (boiler) đến các thiết bị tiêu thụ. Với độ kín khít cơ học tuyệt đối, van giúp bảo toàn áp suất 16 bar của hệ thống mà không lo bị sụt áp do rò rỉ.

• Tiết lưu và điều tiết dòng chảy linh hoạt: Thiết kế đĩa van dạng hình nón thuôn dài cho phép người vận hành dễ dàng căn chỉnh khoảng cách mở để kiểm soát lưu lượng dòng chảy một cách mịn màng, giúp giữ nhiệt độ và áp suất hạ nguồn luôn ở mức ổn định theo yêu cầu sản xuất.

• Bảo vệ môi trường lao động và tiết kiệm năng lượng: Bằng việc chặn đứng hoàn toàn hiện tượng "xì hơi" tại cổ trục, van giúp nhà máy tiết kiệm hàng ngàn USD chi phí năng lượng (đốt than, dầu, gas để bù lượng hơi thất thoát) mỗi năm, đồng thời bảo vệ an toàn cho công nhân khỏi nguy cơ bỏng hơi nghiêm trọng.

3. Thông số kỹ thuật của ​​​​​​​Van Cầu Hơi Gang Bellow Soy Thổ Nhĩ Kỳ

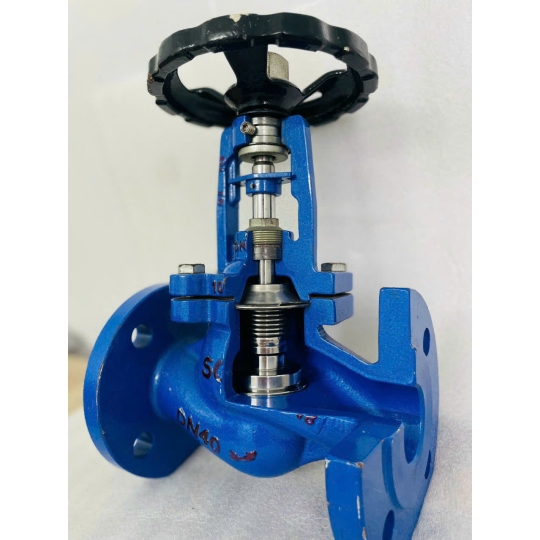

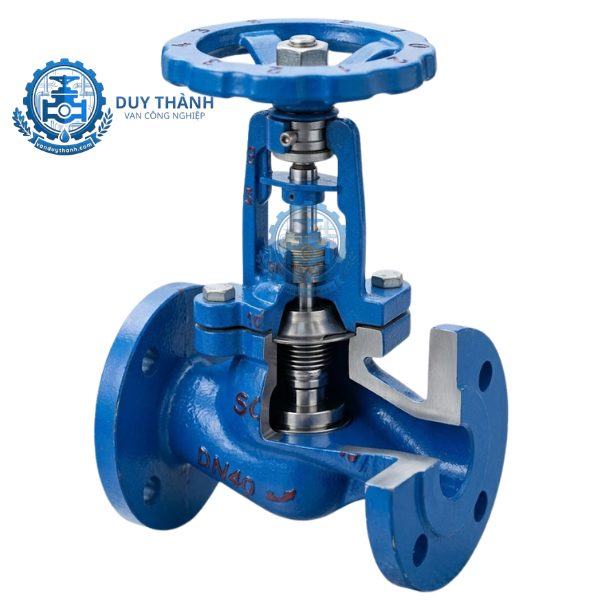

4. Cấu tạo của ​​​​​​​Van Cầu Hơi Gang Bellow Soy Thổ Nhĩ Kỳ

Sự bền bỉ và độ tin cậy của van SOY Thổ Nhĩ Kỳ bắt nguồn từ cấu trúc cơ khí chuẩn châu Âu được module hóa tinh xảo:

4.1 Thân van (Body) và Nắp van (Bonnet)

Được đúc nguyên khối từ vật liệu gang xám chất lượng cao GG-25 (JL-1040), bề mặt được sơn phủ lớp bảo vệ chống oxy hóa. Thiết kế thân van có vách ngăn dạng chữ ngã yên ngựa giúp tối ưu hóa hướng đi của dòng chảy để giảm thiểu tối đa tổn thất áp suất khi lưu chất đi qua van.

4.2 Ống kim loại co giãn (Bellows)

Đây là bộ phận cốt lõi tạo nên sự khác biệt. Được làm từ thép không gỉ mã AISI 316Ti (chứa Titan gia cường), ống Bellow có cấu tạo xếp nếp dạng lò xo, hàn kín một đầu với trục van và đầu còn lại cố định với nắp van, cho phép co giãn tịnh tiến linh hoạt theo trục van mà không làm lộ các kẽ hở cơ học.

4.3 Đĩa van (Disc), Ghế van (Seat) và Trục van (Stem)

• Đĩa và ghế van: Chế tạo từ Inox AISI 420 có độ cứng cao, được mài bóng chuẩn xác để tạo mặt tiếp xúc khít tuyệt đối khi đóng van.

• Trục van: Làm bằng thép hợp kim không gỉ, chịu mô-men xoắn lớn từ tay quay vô lăng (Handwheel) truyền xuống.

4.4 Hệ thống làm kín phụ trợ (Backup Packing)

Phía trên ống Bellow, hãng SOY vẫn tích hợp thêm một cụm gioăng tết chèn bằng Graphite chịu nhiệt cao. Lớp bọc này đóng vai trò như một hệ thống an toàn thứ hai, bảo vệ van trong trường hợp ống Bellow gặp sự cố va đập thủy lực bất ngờ.

5. Nguyên lí làm việc của ​​​​​​​Van Cầu Hơi Gang Bellow Soy Thổ Nhĩ Kỳ

Van hoạt động dựa trên cơ chế chuyển động tịnh tiến lên xuống của trục van dọc theo hướng vuông góc với dòng chảy lưu chất:

• Quy trình mở van: Khi người vận hành xoay tay quay vô lăng ngược chiều kim đồng hồ, trục van quay và di chuyển tịnh tiến đi lên. Lúc này, ống Bellows dạng lò xo sẽ co ngắn lại một cách đồng trục, kéo theo đĩa van nhấc lên khỏi ghế van. Lưu chất từ khoang dưới đi qua khe hở chữ ngã và thoát ra hạ nguồn.

• Quy trình đóng van: Khi xoay vô lăng theo chiều kim đồng hồ, lực xoắn ép trục van tịnh tiến đi xuống, đồng thời kéo dãn ống Bellows ra. Đĩa van được hạ xuống và ép chặt hoàn toàn vào vòng ghế van cơ khí. Dòng hơi nóng áp lực 16 bar sẽ bị chặn lại dứt khoát tại vách ngăn mà không thể thẩm thấu hay rò rỉ ngược lên cổ van.

6. Môi trường ứng dụng của ​​​​​​​Van Cầu Hơi Gang Bellow Soy Thổ Nhĩ Kỳ

Nhờ dải chịu nhiệt ấn tượng lên tới 300°C cùng kết cấu Bellow chống rò rỉ tuyệt hảo, sản phẩm được ứng dụng phổ biến trong nhiều ngành công nghiệp:

• Hệ thống hơi nóng (Steam Systems): Ứng dụng tại các đường ống hơi bão hòa, hơi quá nhiệt của lò hơi trong các nhà máy dệt nhuộm, thực phẩm, thức ăn chăn nuôi, sản xuất bao bì, cao su.

• Hệ thống dầu truyền nhiệt (Thermal Oil): Các đường ống luân chuyển dầu tải nhiệt trong công nghiệp hóa chất, nơi mà bất kỳ sự rò rỉ dầu nào ra ngoài cũng có thể gây hỏa hoạn nguy hiểm.

• Ứng dụng khí nén và nước nóng áp lực cao: Sử dụng trong các trạm biến áp nhiệt, hệ thống HVAC trung tâm tòa nhà và các đường ống truyền tải khí gas nén, chất lỏng công nghiệp.

7. Hướng dẫn lắp đặt của ​​​​​​​Van Cầu Hơi Gang Bellow Soy Thổ Nhĩ Kỳ

Để van hoạt động bền bỉ bền dòng đời sản phẩm và phát huy hết hiệu năng, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

7.1 Chuẩn bị trước khi lắp đặt

• Vệ sinh đường ống: Xả sạch xỉ hàn, cát, bụi bẩn bên trong lòng ống dẫn trước khi đặt van vào vị trí. Cặn cơ học là nguyên nhân hàng đầu gây xước đĩa van làm kín.

• Kiểm tra thông số mặt bích: Đảm bảo mặt bích của đường ống và mặt bích van có cùng tiêu chuẩn PN16 về tâm lỗ bu-lông và kích thước hình học.

7.2 Tiến hành cố định van lên hệ thống

• Lắp đúng hướng dòng chảy: Quan sát mũi tên đúc nổi trên thân van SOY. Phải lắp đặt sao cho hướng lưu chất đi vào van trùng hoàn toàn với hướng của mũi tên (dòng chảy đi từ dưới đĩa van lên).

• Sử dụng gioăng đệm chịu nhiệt: Đặt gioăng đệm làm kín bằng chì (Graphite gasket) phù hợp giữa hai mặt bích để đảm bảo độ khít, tránh hiện tượng rò rỉ tại mối nối bích.

• Siết lực đối xứng: Khi bắt bu-lông, cần siết đều tay theo sơ đồ đối xứng hình ngôi sao để lực ép phân bố đồng đều lên bề mặt bích, tránh hiện tượng lệch tâm hoặc nứt tai bích van gang.

8. Những lỗi thường gặp và cách khắc phục của ​​​​​​​Van Cầu Hơi Gang Bellow Soy Thổ Nhĩ Kỳ

Mặc dù dòng van Thổ Nhĩ Kỳ có độ bền rất cao, nhưng dưới tác động kéo dài của nhiệt độ 300°C và áp suất, hệ thống có thể gặp một số hiện tượng sau:

• Hiện tượng rò rỉ lưu chất qua hạ nguồn khi đã đóng chặt van:

  • Nguyên nhân: Có hạt xỉ hàn hoặc cặn cứng bám chặt vào bề mặt đĩa van hoặc ghế van, ngăn đĩa đóng khít; hoặc bề mặt inox AISI 420 bị xước do ma sát lâu ngày với cặn bẩn.

  • Cách khắc phục: Tiến hành mở van lớn ra để dòng hơi áp lực cao tự xả trôi cặn bẩn. Nếu đĩa van đã bị tổn hại vật lý, cần tháo van ra khỏi đường ống để rà lại bề mặt (lapping) đĩa và ghế van hoặc thay thế cụm chi tiết mới.

• Tay quay vô lăng bị nặng, kẹt cứng không thể xoay:

  • Nguyên nhân: Trục van phần lộ ra ngoài bị bám bụi bẩn, thiếu mỡ bôi trơn chịu nhiệt, hoặc van bị quá tải nhiệt gây giãn nở cơ học cục bộ.

  • Cách khắc phục: Tuyệt đối không dùng đòn bẩy quá dài để ép tay quay vì có thể làm gãy trục van. Cần tra mỡ bò bôi trơn chuyên dụng chịu nhiệt cao vào phần ren trục, xoay nhẹ nhàng ra vào nhiều lần để trục trơn tru trở lại.

9. Van Duy Thành chuyên cung cấp ​​​​​​​Van Cầu Hơi Gang Bellow Soy Thổ Nhĩ Kỳ

Đối với các hệ thống lò hơi và truyền nhiệt áp lực cao, việc lựa chọn một chiếc van an toàn, đạt chuẩn Châu Âu là giải pháp cốt lõi để bảo vệ dây chuyền sản xuất của bạn. Van Duy Thành tự hào là đối tác phân phối uy tín dòng sản phẩm Van cầu hơi gang Bellow Soy Thổ Nhĩ Kỳ chính hãng tại thị trường Việt Nam.

Lựa chọn mua sắm thiết bị tại Van Duy Thành, quý khách hàng hoàn toàn yên tâm với:

• Cam kết sản phẩm nhập khẩu trực tiếp từ Thổ Nhĩ Kỳ, mới 100%, có đầy đủ chứng từ xuất xứ CO và chứng chỉ chất lượng CQ từ nhà sản xuất SOY Valve.

• Kho hàng luôn sẵn có đầy đủ các dải kích thước thông dụng, sẵn sàng đáp ứng tiến độ lắp đặt gấp của các công trình, nhà xưởng.

• Chính sách bảo hành dài hạn, giá thành cạnh tranh top đầu thị trường đi kèm dịch vụ hỗ trợ kỹ thuật tận tâm trước và sau khi bán hàng.

Mọi yêu cầu tư vấn chuyên sâu, khảo sát bản vẽ hoặc nhận báo giá ưu đãi tốt nhất cho dự án, quý khách vui lòng liên hệ trực tiếp với chúng tôi qua phương thức:
