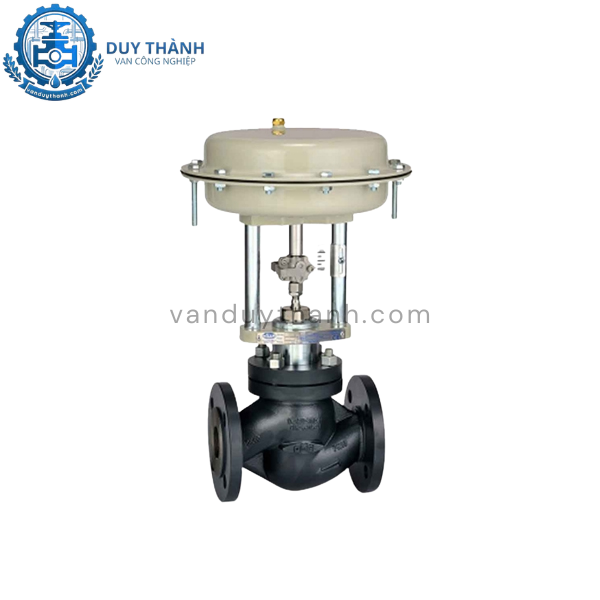

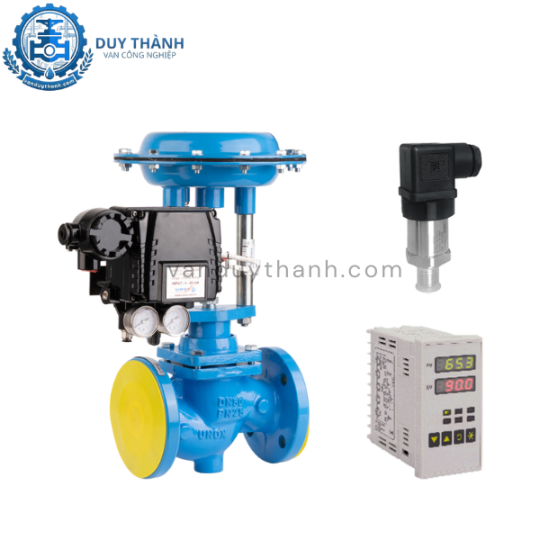

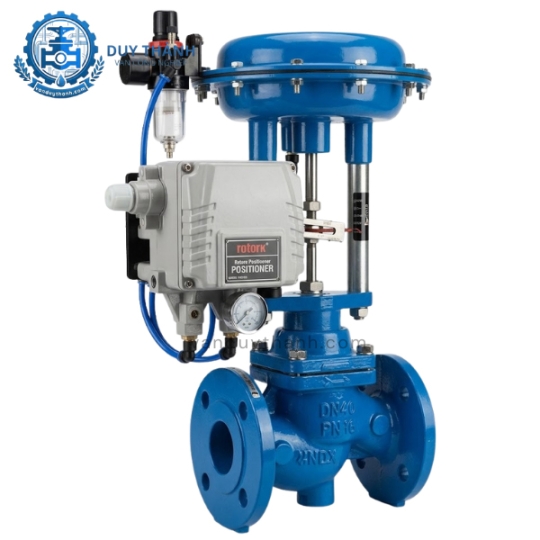

Van Cầu Hơi Đóng Mở Khí Tuyến Tính 33603
Vận hành thông minh: Hỗ trợ linh hoạt cả hai chế độ điều khiển ON/OFF (đóng mở hoàn toàn) hoặc tuyến tính điều tiết lưu lượng chính xác thông qua tín hiệu analog 4-20mA.
Dải kích cỡ cực rộng: Quy cách kỹ thuật đa dạng từ DN15 cho đến DN300, phù hợp hoàn hảo với mọi kết cấu đường ống phân phối chất lưu quy mô lớn nhỏ.
Vật liệu đúc chịu tải: Thân van được cấu thành từ các dòng vật liệu bền bỉ như Gang, Thép đúc hoặc Inox chịu nhiệt; phần trục và đĩa làm hoàn toàn từ thép không gỉ.
Độ kín khít cao cấp: Trang bị hệ thống gioăng đệm bằng nhựa Teflon (PTFE) chịu mài mòn, giúp ngăn chặn triệt để tình trạng tổn thất môi chất.
Khả năng chịu tải ấn tượng: Vận hành ổn định ở ngưỡng nhiệt độ max 200°C cùng mức áp suất định mức kéo dài từ tiêu chuẩn PN10 lên đến PN40.
Van cầu hơi đóng mở khí tuyến tính (Pneumatic Control Globe Valve) là dòng van điều khiển công nghiệp tiên tiến hàng đầu hiện nay, chuyên dụng cho các tác vụ điều tiết lưu lượng dòng chảy chất lưu một cách tự động và chuẩn xác. Sản phẩm sở hữu những tính năng cơ khí và tự động hóa vượt trội:
Khác với các dòng van chuyển động quay như van bướm hay van bi dễ gây ra sai số lớn khi điều tiết, van cầu hơi sử dụng chuyển động tịnh tiến thẳng đứng của trục van. Khả năng định vị vị trí đĩa van tuyến tính dựa trên bộ điều khiển thông minh giúp kiểm soát lưu lượng dòng chảy theo tỷ lệ mong muốn với sai số tiệm cận bằng không.
Cấu trúc thân chữ ngã tối ưu vững chắc: Thiết kế thân van phân chia lòng van thành hai nửa đối xứng giúp triệt tiêu phần lớn lực cản xoáy của dòng chất lưu áp lực cao, ngăn chặn hiện tượng xâm thực làm mòn đĩa van.
Hành trình chuyển động mượt mà: Sự kết hợp giữa bộ truyền động khí nén (Pneumatic Actuator) thế hệ mới và lò xo đa tầng chịu lực lớn giúp hành trình tịnh tiến của trục van diễn ra êm ái, giảm rung lắc tối đa cho hệ thống đường ống.
Trong kỷ nguyên công nghiệp 4.0, van cầu hơi điều khiển khí nén tuyến tính đóng vai trò là cơ cấu chấp hành quan trọng nhất tại các vị trí cần kiểm soát chính xác các tham số nhiệt độ, áp suất hoặc lưu lượng:
Kiểm soát nhiệt độ tự động: Bằng cách điều tiết lưu lượng hơi nóng đi vào các buồng sấy hoặc bồn gia nhiệt dựa trên tín hiệu trả về từ cảm biến nhiệt độ.
Ổn định áp suất đường ống: Van có thể đóng mở nhịp nhàng để giữ áp suất đầu ra ở một mức cố định lý tưởng, bảo vệ an toàn cho các công đoạn sản xuất phía sau.
Tiết kiệm năng lượng tối đa: Tránh hiện tượng dư thừa hoặc thiếu hụt năng lượng nhiệt/áp, tối ưu hóa chi phí vận hành cho nhà máy.

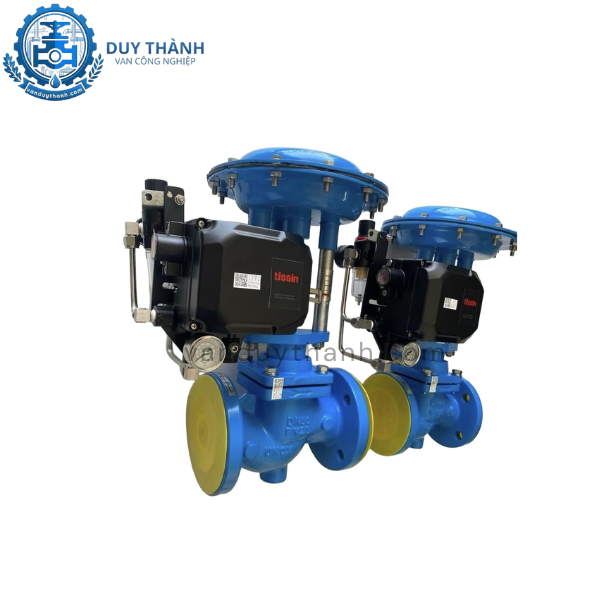

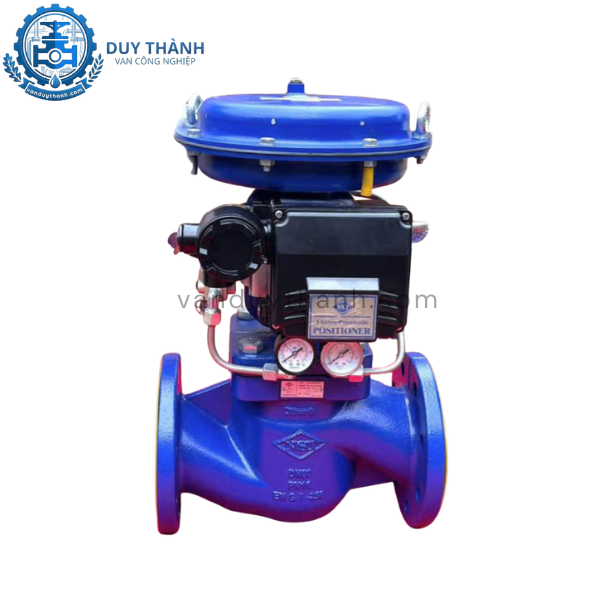

Qua hình ảnh trực quan tại các nhà xưởng, sản phẩm thể hiện rõ kết cấu cơ khí hầm hố, chắc chắn. Phần bầu khí nén phía trên kết hợp cùng bộ định vị tuyến tính (Positioner) điện tử hiện đại, phần thân van bằng gang hoặc thép được phủ lớp sơn epoxy chống ăn mòn bền bỉ, sẵn sàng hoạt động trong các môi trường khắc nghiệt nhất.
Để hỗ trợ quý kỹ sư và phòng vật tư lựa chọn chính xác thiết bị phù hợp với các tiêu chuẩn bản vẽ, Van Duy Thành xin cung cấp bảng thông số kỹ thuật chi tiết của dòng sản phẩm này:
| Đặc tính kỹ thuật | Chi tiết thông số sản phẩm |
| Tên sản phẩm | Van cầu hơi điều khiển khí nén (ON/OFF - Tuyến tính) |
| Dải kích thước định danh | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Vật liệu thân van | Gang đúc (Ductile Iron), Thép đúc (Cast Steel), Inox (SUS304/SUS316) |
| Vật liệu Trục & Đĩa van | Thép không gỉ Inox cao cấp (SUS304 / SUS316) |
| Vật liệu gioăng làm kín | Teflon chịu nhiệt (PTFE) nguyên chất |
| Dải áp suất làm việc | PN10, PN16, PN25, PN40 (Tương đương 10bar - 40bar) |
| Nhiệt độ vận hành tối đa | Lên đến 200°C |
| Dạng điều khiển hành trình | Đóng mở On/Off hoàn toàn hoặc Tuyến tính (Proportional) |
| Tín hiệu điều khiển tuyến tính | Analog 4 - 20mA hoặc 0 - 10V |
| Áp suất khí nén cấp nuôi bầu | 3.0 bar – 6.0 bar |
| Kiểu liên kết đường ống | Kết nối hai đầu mặt bích tiêu chuẩn (JIS, DIN, ANSI, BS) |
| Môi trường lưu chất áp dụng | Hơi nước nóng, nước, xăng dầu, hóa chất, gas, thực phẩm |
| Xuất xứ hàng hóa | Đài Loan, Nhật Bản, Thổ Nhĩ Kỳ, Ý (Italy), Trung Quốc |

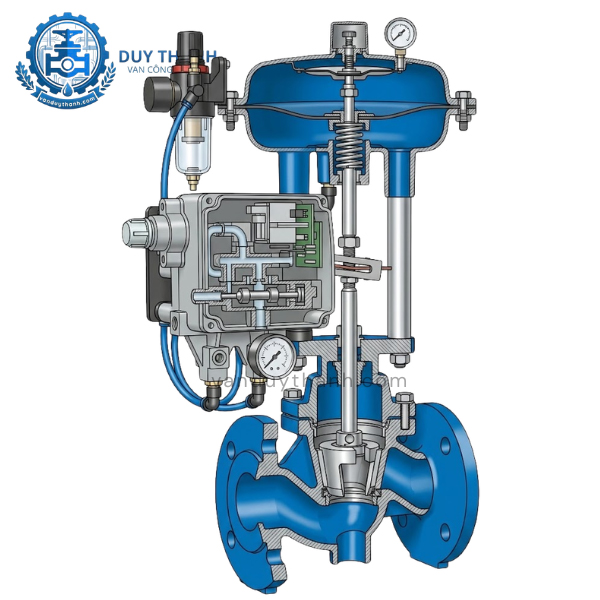

Thiết bị là sự đồng bộ hoàn hảo giữa hệ thống cơ khí chịu lực nặng và các module điều khiển điện tử thông minh, bao gồm 3 khối bộ phận chính:
Thân van cầu (Globe Valve Body): Có cấu trúc vách ngăn chữ ngã đặc trưng. Ghế van (seat) và đĩa van (disc) làm từ inox bền bỉ, tỳ chặt lên nhau khi đóng để ngắt lưu chất. Hai đầu đúc liền mặt bích dày dặn chịu lực vặn xoắn lớn.
Bộ truyền động khí nén (Pneumatic Actuator): Gồm vỏ bầu khí làm bằng thép, màng ngăn cao su (diaphragm) và các lò xo chịu tải định vị bên trong. Khi cấp khí nén vào, áp lực khí nén đẩy màng cao su nén lò xo lại để di chuyển trục van.
Bộ định vị tuyến tính thông minh (Smart Positioner): Đây là "não bộ" của thiết bị đối với phiên bản tuyến tính. Thiết bị này tiếp nhận tín hiệu dòng điện 4-20mA từ tủ PLC trung tâm, đo đạc hành trình thực tế của trục van thông qua cảm biến vị trí, từ đó tính toán chính xác lượng khí nén cần nạp vào bầu khí nén để đĩa van mở đúng tỷ lệ phần trăm %, ví dụ mở 25%, 50% hoặc 75%.
Van hoạt động dựa trên nguyên lý chuyển hóa áp lực khí nén thành động năng tịnh tiến thẳng đứng, được kiểm soát chặt chẽ bởi bộ định vị tuyến tính Positioner.
Khi người vận hành muốn điều tiết dòng chảy (ví dụ muốn dòng chảy đi qua van đạt đúng 40% công suất), tủ điều khiển PLC sẽ phát một tín hiệu dòng điện tương ứng là $10.4\text{ mA}$ (trong dải tiêu chuẩn từ $4\text{ mA}$ đến $20\text{ mA}$) gửi đến bộ Positioner gắn trên van.
Bộ Positioner tiếp nhận tín hiệu và tự động mở van chia khí để đưa một lượng áp lực khí nén vừa đủ vào bầu chứa của bộ truyền động.
Áp lực khí nén này thắng một phần lực nén của lò xo, đẩy trục van tịnh tiến đi lên và dừng lại chính xác tại vị trí đĩa van mở cách ghế van một khoảng tương đương 40% hành trình.
Hệ thống liên tục giám sát, nếu áp lực dòng hơi thay đổi làm xê dịch trục van, bộ Positioner sẽ tự động bù khí hoặc xả bớt khí để duy trì đúng vị trí mở 40% đó.
Đối với dạng ON/OFF, van không cần bộ Positioner phức tạp mà chỉ sử dụng một van điện từ khí nén Solenoid 5/2 hoặc 3/2 để điều khiển. Khi cấp điện cho van điện từ, toàn bộ lượng khí nén áp lực cao (từ 3 - 6bar) được nạp thẳng vào bầu khí nén, đẩy trục van đi hết hành trình để mở van hoàn toàn 100%. Khi ngắt điện, khí nén được xả sạch ra ngoài môi trường, lực lò xo đẩy trục van đi xuống ép chặt đĩa van để đóng kín hoàn toàn 0%.
Sự đa dạng về chất liệu cấu thành thân van (Gang, Thép, Inox) kết hợp với các công nghệ điều khiển thông minh giúp thiết bị này phủ sóng ở hầu hết các ngành công nghiệp then chốt:
Hệ thống đường ống hơi nóng (Steam): Lò hơi, nồi hơi, các trạm giảm áp hơi trung tâm, hệ thống lưu hóa cao su, hấp sấy nông sản công nghiệp, nhà máy dệt nhuộm vải. Khả năng chịu nhiệt 200°C giúp van vận hành an toàn mà không sợ bị chai cứng gioăng.
Ngành lọc hóa dầu và dung môi: Thân van bằng thép đúc chịu áp lực PN25, PN40 cực tốt, chuyên dụng cho các đường ống dẫn xăng, dầu diesel, dầu truyền nhiệt công nghiệp yêu cầu tính chống cháy nổ tuyệt đối.
Công nghiệp hóa chất, axit loãng: Phiên bản thân Inox 304/316 chống chịu hoàn hảo sự tàn phá ăn mòn của môi trường hóa chất, dung dịch kiềm, axit, nước thải công nghiệp.
Ngành thực phẩm, nước giải khát và dược phẩm: Van cầu thân inox vi sinh đáp ứng các tiêu chuẩn khắt khe về độ sạch, dùng để điều tiết lượng cồn, nước đường, sữa, nguyên liệu lỏng trong các dây chuyền chiết rót tự động khép kín.
Để van hoạt động bền bỉ, chính xác và không gặp các sự cố rò rỉ áp suất, kỹ thuật viên cần tuân thủ các bước lắp đặt sau:
Vệ sinh lòng ống sạch sẽ: Thổi sạch toàn bộ xỉ hàn, cát, sỏi, tạp chất bên trong đường ống trước khi kết nối van. Các dị vật cơ học này là nguyên nhân hàng đầu gây xước đĩa van và rách ghế van.
Lắp đặt đúng chiều dòng chảy: Quan sát kỹ mũi tên hướng dòng chảy được đúc nổi trên thân van cầu hơi. Môi chất bắt buộc phải đi vào từ phía dưới đĩa van và đi ra phía trên đĩa van theo đúng chiều mũi tên.
Lắp đặt theo phương thẳng đứng: Khuyến khích lắp van theo phương đứng (bầu khí nén hướng thẳng lên trời). Tránh lắp nghiêng hoặc lộn ngược vì trọng lượng của bầu khí nén rất nặng sẽ làm cong vênh ty van sau thời gian ngắn vận hành.
Sử dụng bộ lọc khí nén: Luôn lắp một bộ lọc khí nén tích hợp tách nước đứng trước van để đảm bảo nguồn khí nén nuôi bộ Positioner luôn khô ráo và sạch sẽ, không có cặn bẩn làm nghẹt các béc phun khí điện tử.
Van mở không đúng tỷ lệ cài đặt (sai số lớn): Do bộ Positioner chưa được hiệu chuẩn (Calibrate) hoặc cảm biến hành trình bị lệch. Khắc phục: Tiến hành chạy lại chế độ tự động hiệu chuẩn (Auto-tuning) trên bộ định vị theo sách hướng dẫn của nhà sản xuất.
Lưu chất rò rỉ ra cửa xả dù van đã báo đóng 100%: Do ghế van bị dính cặn bẩn thô bám chặt hoặc gioăng PTFE bị rách mòn do ma sát. Khắc phục: Tháo phần nắp van ra để vệ sinh đĩa và ghế van, thay mới gioăng đệm PTFE nếu phát hiện nứt rách.
Hành trình van chuyển động giật cục, không mượt mà: Do áp lực khí nén nạp vào bầu không ổn định hoặc màng cao su bầu khí nén bị rạn nứt nhỏ. Khắc phục: Kiểm tra lại áp suất máy nén khí, thay màng cao su mới nếu có hiện tượng rò rỉ khí nén tại bầu khí.
Van Duy Thành là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối trực tiếp dòng sản phẩm van cầu hơi đóng mở khí tuyến tính và ON/OFF chính hãng, đầy đủ quy cách kích cỡ từ DN15 đến DN300. Chúng tôi cam kết mang tới cho đối tác những thiết bị mới 100%, chuẩn kỹ thuật công nghiệp nặng, dầy dặn, vận hành ổn định tối ưu. Duy Thành trực tiếp khảo sát hệ thống, tư vấn chuyên sâu đưa ra giải pháp kỹ thuật chính xác và bán hàng không qua các khâu trung gian, tối ưu hóa ngân sách đầu tư cho quý khách. Tất cả sản phẩm đều đi kèm chính sách bảo hành chính hãng từ 12 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ kỹ thuật trọn đời chu đáo.
