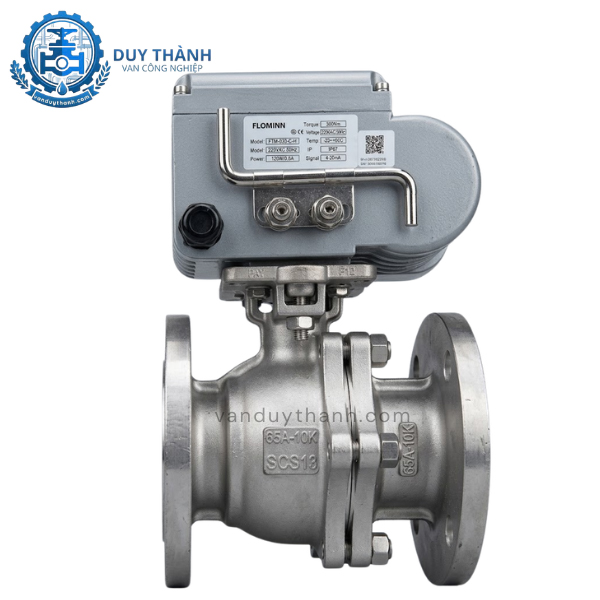

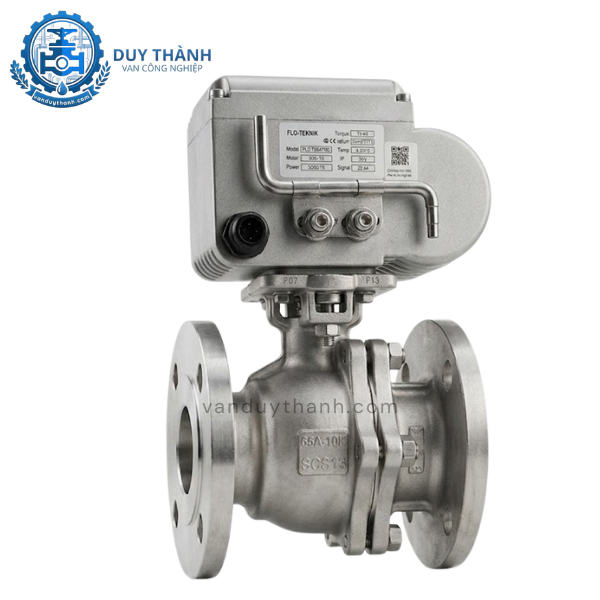

Van Bi 304 Điều Khiển Điện

1. Tính năng của Van Bi 304 Điều Khiển Điện

Van bi inox 304 điều khiển điện được đánh giá cao nhờ sự kết hợp hoàn hảo giữa cơ khí chính xác và công nghệ điều khiển tự động. Các tính năng nổi bật bao gồm:

• Tự động hóa hoàn toàn: Thay thế phương thức vận hành thủ công bằng tay quay hoặc tay gạt, giúp giảm thiểu chi phí nhân công và tăng độ chính xác trong vận hành.

• Khả năng chống ăn mòn vượt trội: Với vật liệu inox 304 hoặc 316, van có khả năng kháng lại sự oxy hóa từ môi trường và các hóa chất ăn mòn, đảm bảo tuổi thọ thiết bị kéo dài hàng thập kỷ.

• Đa dạng chế độ điều khiển: Người dùng có thể lựa chọn kiểu đóng mở On/Off (mở hết hoặc đóng hết) hoặc kiểu tuyến tính (Modulating) để điều chỉnh góc mở của bi van theo tỉ lệ % mong muốn.

• Phản hồi tín hiệu thông minh: Bộ điện tích hợp các tiếp điểm phụ (Limit Switch) để gửi tín hiệu trạng thái đóng/mở về phòng điều khiển trung tâm, giúp giám sát hệ thống từ xa một cách trực quan.

2. Tác dụng của Van Bi 304 Điều Khiển Điện

Trong các hệ thống kỹ thuật, sản phẩm này đóng vai trò là "mắt xích" điều hành dòng chảy lưu chất với nhiều tác dụng thiết thực:

• Kiểm soát lưu lượng chính xác: Đặc biệt là dòng điều khiển tuyến tính, van giúp điều chỉnh lưu lượng chất lỏng hoặc khí gas đi qua hệ thống một cách mịn màng, đáp ứng các tiêu chuẩn khắt khe trong sản xuất.

• Đảm bảo an toàn hệ thống: Với tính năng tự ngắt điện khi kết thúc hành trình, van ngăn chặn tình trạng om điện, cháy động cơ và bảo vệ đường ống khỏi các hiện tượng sốc áp.

• Vận hành trong môi trường độc hại: Cho phép điều khiển từ xa tại những vị trí mà con người khó tiếp cận hoặc môi trường có nồng độ chất độc hại cao, bảo vệ sức khỏe người vận hành.

• Tối ưu hóa hiệu suất: Tốc độ đóng mở ổn định (thường từ 15-30 giây tùy kích cỡ) giúp hệ thống hoạt động nhịp nhàng, tránh hiện tượng búa nước (water hammer) thường gặp ở các dòng van đóng nhanh.

3. Thông số kỹ thuật của Van Bi 304 Điều Khiển Điện

4. Cấu tạo của Van Bi 304 Điều Khiển Điện

Sản phẩm là sự hợp nhất của hai bộ phận chính: Phần thân van bi cơ học và phần đầu điều khiển điện (Actuator).

4.1. Phần thân van bi inox

• Thân van: Được đúc từ inox 304, thiết kế dạng 2 thân hoặc 3 thân ghép lại, có khả năng chịu lực nén và lực kéo tốt.

• Bi van (Ball): Một quả cầu có lỗ xuyên tâm, được gia công bóng nhẵn để giảm ma sát với gioăng làm kín.

• Trục van (Stem): Kết nối bi van với bộ truyền động, truyền momen xoắn để xoay bi.

• Gioăng làm kín (Seat): Thường làm bằng PTFE chịu nhiệt và hóa chất, đảm bảo van không bị rò rỉ khi ở trạng thái đóng.

4.2. Bộ điều khiển điện (Electric Actuator)

• Vỏ bộ điện: Chế tạo từ hợp kim nhôm đúc áp lực cao, sơn phủ epoxy chống ăn mòn.

• Động cơ (Motor): Sử dụng dòng điện để tạo ra momen xoắn cực lớn.

• Hệ thống bánh răng: Giúp giảm tốc độ và tăng lực vặn cho trục van.

• Bảng mạch điều khiển: Tiếp nhận tín hiệu điện và điều phối hoạt động của động cơ.

• Bộ phận phụ trợ: Tay quay dự phòng (dùng khi mất điện), nắp quan sát trạng thái (Indicator).

5. Nguyên lý làm việc của Van Bi 304 Điều Khiển Điện

Van hoạt động dựa trên nguyên lý chuyển đổi điện năng thành cơ năng thông qua bộ truyền động:

1. Chu trình mở: Khi cấp điện vào cổng mở, mô tơ trong bộ điều khiển sẽ quay, truyền lực qua hệ thống bánh răng đến trục van. Trục van xoay quả bi một góc 90 độ, làm cho lỗ xuyên tâm của bi trùng với hướng đường ống. Khi đạt vị trí mở hoàn toàn, công tắc hành trình tự động ngắt điện.

2. Chu trình đóng: Khi cấp điện vào cổng đóng, mô tơ quay ngược lại, đưa bi van về vị trí chắn ngang dòng chảy. Gioăng làm kín ép chặt vào bề mặt bi ngăn chặn lưu chất đi qua.

3. Điều khiển tuyến tính: Thay vì đóng mở 90 độ, bộ điện tuyến tính nhận tín hiệu 4-20mA để điều khiển bi van dừng lại ở các góc độ như 10, 30, 45, 60 độ... giúp tiết lưu dòng chảy theo ý muốn của người vận hành.

6. Môi trường ứng dụng của Van Bi 304 Điều Khiển Điện

Nhờ đặc tính chống ăn mòn và chịu nhiệt cao, van bi inox 304 điều khiển điện xuất hiện trong hầu hết các lĩnh vực công nghiệp:

• Xử lý nước và nước thải: Hệ thống cấp thoát nước sạch, xử lý nước thải công nghiệp chứa hóa chất nhẹ.

• Sản xuất thực phẩm và đồ uống: Nhà máy bia, sữa, nước giải khát nhờ vật liệu inox đạt chuẩn vệ sinh an toàn thực phẩm.

• Hóa chất và dược phẩm: Các dây chuyền dẫn dung môi, axit loãng, bazo và các hợp chất dược học.

• Năng lượng và hơi nóng: Ứng dụng trong các hệ thống lò hơi, nồi hơi, dẫn hơi bão hòa với nhiệt độ lên đến 220°C.

• Hệ thống HVAC: Điều khiển nước lạnh (Chiller) và nước nóng trong các tòa nhà cao tầng, trung tâm thương mại.

7. Hướng dẫn lắp đặt Van Bi 304 Điều Khiển Điện

Để van vận hành ổn định và kéo dài tuổi thọ, quá trình lắp đặt cần tuân thủ các bước sau:

• Kiểm tra trước khi lắp: Đảm bảo lòng van và mặt bích đường ống sạch sẽ, không có xỉ hàn hoặc dị vật. Kiểm tra điện áp của bộ điện có khớp với nguồn điện tại công trình.

• Căn chỉnh vị trí: Lắp van sao cho trục bộ điện hướng lên trên hoặc nằm ngang, tránh lắp chúi đầu xuống đất để ngăn nước đọng vào bộ điện.

• Siết bu lông mặt bích: Sử dụng gioăng đệm (gasket) phù hợp giữa mặt bích van và mặt bích ống. Siết bu lông đối xứng theo hình sao để lực ép đồng đều, tránh gây vênh mặt bích.

• Đấu nối điện: Phải thực hiện bởi thợ điện có chuyên môn. Tuân thủ sơ đồ đấu dây dán trên nắp bộ điện để tránh đấu nhầm pha gây cháy mạch.

• Chế độ chạy thử: Sau khi lắp đặt, nên vận hành thử vài chu trình đóng mở bằng tay quay trước, sau đó mới cấp điện để kiểm tra hành trình.

8. Van Duy Thành chuyên cung cấp Van Bi 304 Điều Khiển Điện

Van Duy Thành tự hào là đơn vị phân phối hàng đầu các dòng Van Bi 304 Điều Khiển Điện nhập khẩu trực tiếp từ Hàn Quốc và Đài Loan. Chúng tôi cam kết:

• Sản phẩm chính hãng từ các thương hiệu: Kosaplus, Haitima, Jaki, Flowinn...

• Đầy đủ chứng chỉ CO, CQ, đảm bảo nguồn gốc và chất lượng khắt khe nhất.

• Sẵn kho số lượng lớn kích cỡ từ DN15 đến DN200, hỗ trợ giao hàng nhanh toàn quốc.

• Chính sách bảo hành lên tới 12-24 tháng, tư vấn kỹ thuật miễn phí 24/7.

- Quý khách hàng có nhu cầu tư vấn hoặc nhận báo giá chi tiết, vui lòng liên hệ ngay với Van Duy Thành để được phục vụ chuyên nghiệp nhất.
