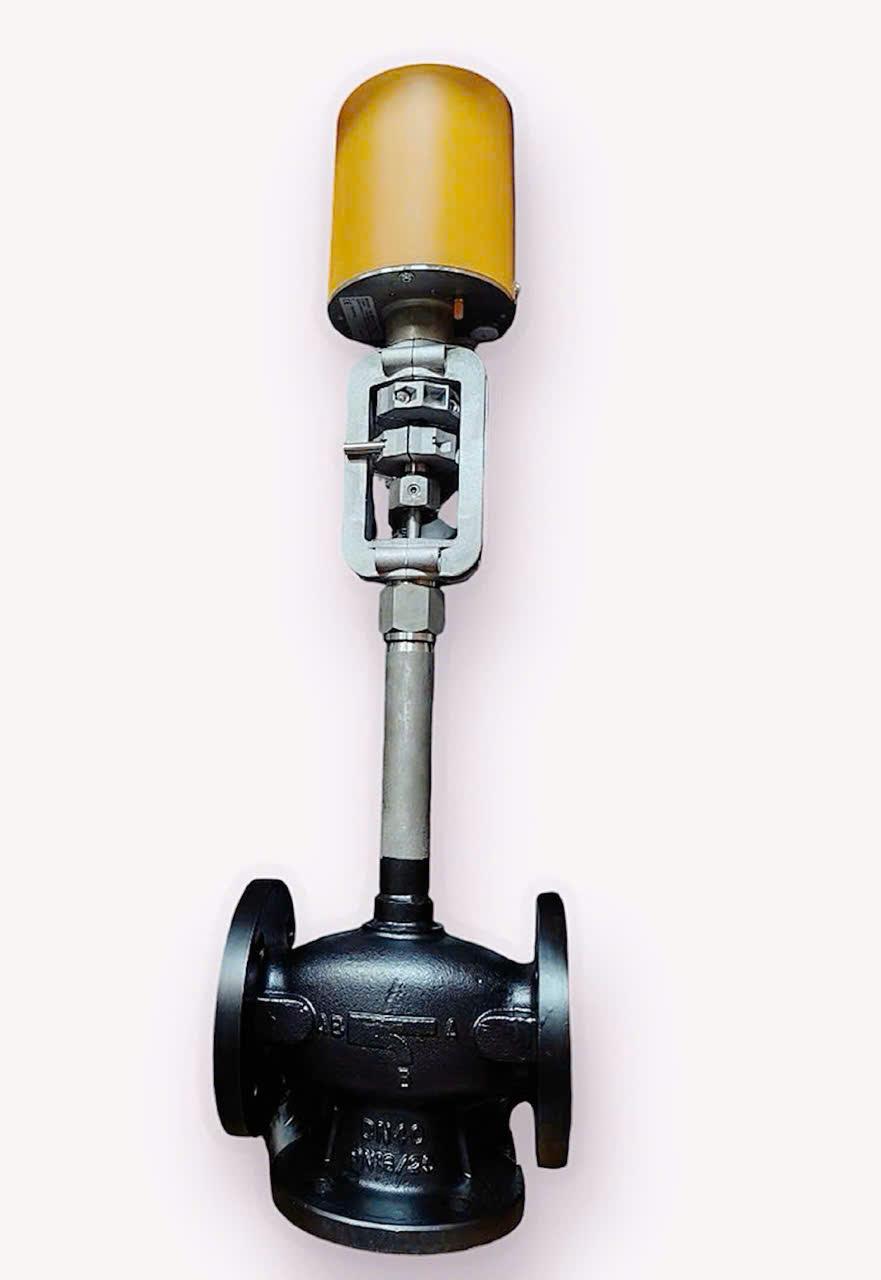

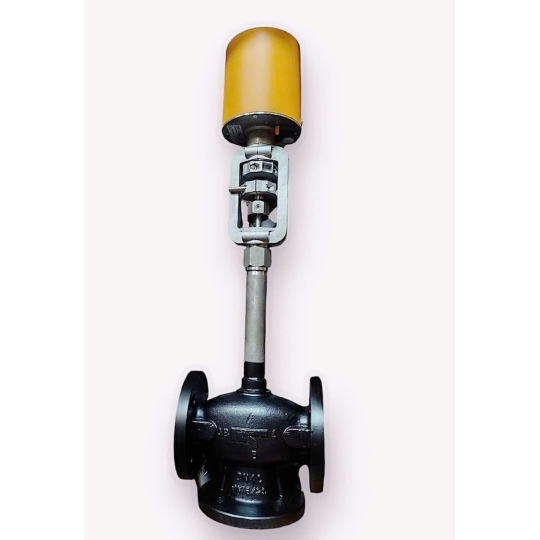

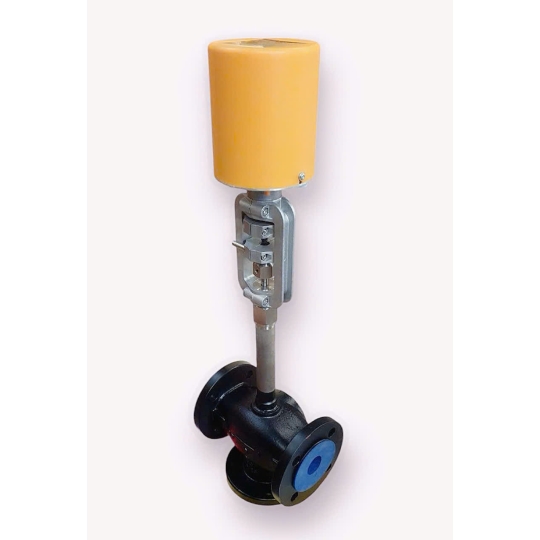

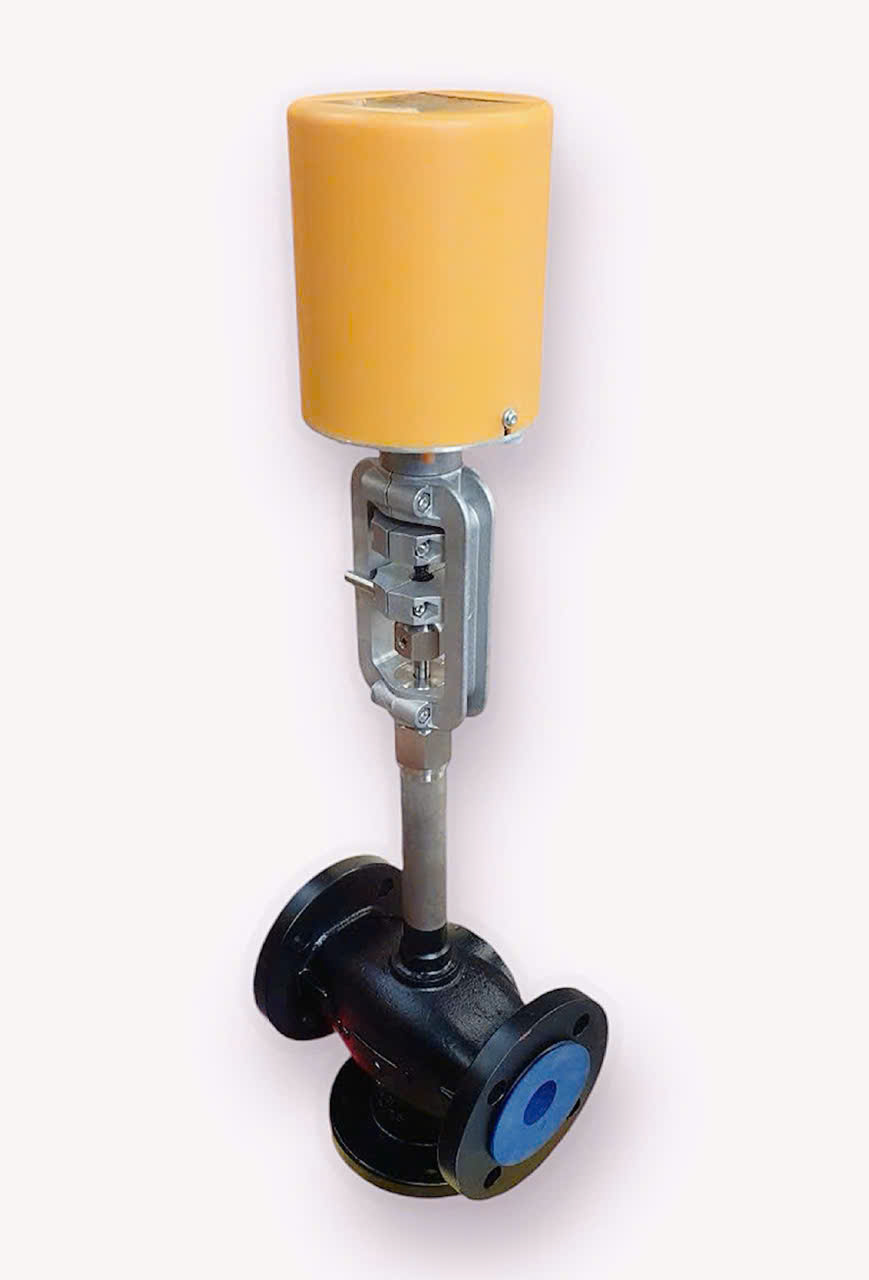

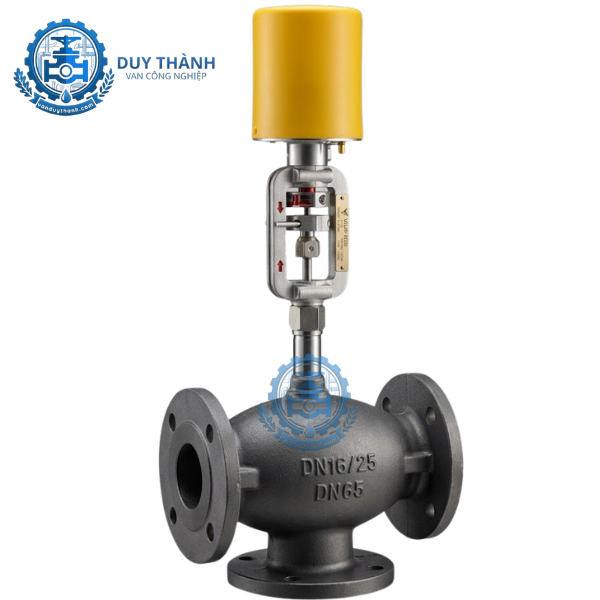

Van Cầu Ba Ngã Điều Khiển Điện ON-OFF 373-E07
Dòng sản phẩm: Van cầu 3 ngã điều khiển bằng điện / Van chữ ngã 3 cổng tự động.
Mã hiệu bộ truyền động điện: Model 373-E07 hiệu suất cao.
Cơ chế điều khiển vận hành: Dạng ON-OFF (Switch type - Đóng ngắt hoàn toàn).
Lực kéo định mức (Torque/Thrust): Lên đến 2000 N, đảm bảo đóng khít chống rò rỉ.
Điện áp nguồn cấp tiêu chuẩn: AC 220V - 240V (Tần số 50/60 Hz dân dụng tiện lợi).
Hành trình tịnh tiến tối đa: Đạt ngưỡng 28 mm.
Tốc độ dịch chuyển hành trình: 0.3 mm/s giúp vận hành ổn định, giảm sốc áp.
Ứng dụng cốt lõi hệ thống: Điều hướng, pha trộn hoàn hảo hoặc phân chia dòng chảy tự động.
Van cầu 3 ngã điều khiển điện (Model bộ điện: 373-E07) là một trong những giải pháp kiểm soát dòng chảy tự động hóa tinh vi và hiện đại bậc nhất hiện nay. Thiết bị sở hữu những tính năng cơ điện tử ưu việt:
Bộ truyền động điện cơ mạnh mẽ 373-E07: Với lực kéo (lực đẩy) lên tới 2000 N, bộ điện cung cấp một mô-men lực cực đại giúp trục van di chuyển tịnh tiến một cách dứt khoát. Lực kéo lớn này đảm bảo đĩa van ép chặt vào ghế van, chống lại áp lực ngược của lưu chất trên đường ống dẫn, ngăn chặn hoàn toàn hiện tượng rò rỉ.
Vận hành êm ái với tốc độ hành trình tối ưu: Tốc độ hành trình được thiết kế ở mức 0.3 mm/s kết hợp cùng hành trình tối đa 28 mm. Tốc độ này giúp van đóng mở từ từ một cách mịn màng, triệt tiêu hoàn toàn nguy cơ xảy ra hiện tượng búa nước gây rung giật và phá hủy đường ống trục.
Khả năng đa nhiệm trong điều phối lưu chất: Khác với dòng van 2 cổng thông thường, van 3 ngã tích hợp cấu trúc thân chữ T hoặc chữ Y đặc biệt, cho phép xử lý đồng thời nhiều nhánh chu trình mà không cần lắp đặt thêm các cụm van phụ trợ phức tạp.
Trong các hệ thống tự động hóa công nghiệp và hạ tầng kỹ thuật nhiệt, thiết bị vận hành bằng bộ điện 373-E07 mang lại những tác dụng thực tiễn to lớn:
Hòa trộn hai nguồn lưu chất (Mixing Function): Van có tác dụng nhận hai dòng lưu chất có nhiệt độ hoặc áp suất khác nhau từ hai cổng vào, sau đó trộn đều chúng theo tỷ lệ phù hợp để tạo ra một dòng lưu chất đồng nhất đi ra ở cổng thứ ba.
Phân chia và điều hướng dòng chảy (Diverting Function): Ngược lại với quá trình trộn, van có tác dụng nhận lưu chất từ một cổng vào chính và điều hướng linh hoạt sang cổng xả A hoặc cổng xả B tùy theo kịch bản vận hành được lập trình sẵn trên tủ điều khiển.
Tối ưu hóa không gian và chi phí vật tư: Việc sử dụng một chiếc van cầu 3 cổng duy nhất thay thế cho cụm 2 đến 3 chiếc van 2 cổng thông thường giúp hệ thống gọn gàng hơn, giảm thiểu số lượng mối nối bích và tiết kiệm chi phí đầu tư ban đầu cho doanh nghiệp.
| Thuộc tính đặc tính | Chi tiết thông số kỹ thuật |
| Tên thiết bị | Van cầu 3 ngã điều khiển điện / Van chữ ngã 3 cổng |
| Model bộ truyền động điện | 373-E07 |
| Kiểu điều khiển hành trình | ON - OFF (Switch type) |
| Lực kéo định mức (Thrust) | 2000 N |
| Nguồn điện áp cấp | AC 220V - 240V (50/60Hz) |
| Hành trình tối đa | 28 mm |
| Tốc độ hành trình tịnh tiến | 0.3 mm/s |
| Kiểu kết nối đường ống | Lắp mặt bích tiêu chuẩn |
| Chức năng ứng dụng chính | Trộn dòng (Mixing) hoặc Phân chia dòng (Diverting) |
Sản phẩm là sự kết hợp đồng bộ giữa cụm thân van cơ khí cấu trúc 3 cửa và bộ đầu điện điều khiển thông minh:
Thường được đúc từ các vật liệu chịu lực dày dặn như gang dẻo hoặc thép. Thân van có 3 cổng kết nối dạng mặt bích. Bên trong lòng van được thiết kế hai ghế van (seat) đối xứng và hai đĩa van (disc) tích hợp trên cùng một trục tịnh tiến để điều khiển đóng mở các cửa bích đan xen.
Lớp vỏ ngoài làm bằng hợp kim nhôm đúc tiêu chuẩn chống nước và bụi IP67. Bên trong bộ điện chứa động cơ AC 220V mạnh mẽ, hệ thống bánh răng truyền động giảm tốc bằng thép hợp kim, công tắc hành trình để tự động ngắt điện khi van đi hết khoảng 28 mm, và bộ tay quay phụ trợ dùng khi mất điện lưới.
Trục van bằng thép không gỉ truyền lực tịnh tiến trực tiếp từ đầu điện xuống đĩa van. Cổ trục được làm kín bằng hệ thống gioăng tết chèn Graphite hoặc PTFE đúc sẵn, đảm bảo lưu chất áp lực cao không bị rò rỉ lên khoang chứa bo mạch của bộ điện.
Van hoạt động dựa trên nguyên lý chuyển động tịnh tiến hướng trục dưới lực kéo 2000 N của motor điện để thay đổi trạng thái đóng mở của các cổng:
Lưu chất đi vào từ Cổng A (ví dụ nước nóng) và Cổng B (ví dụ nước lạnh). Khi bộ điện 373-E07 nhận tín hiệu đóng ngắt từ nguồn AC 220V, trục van sẽ di chuyển đi xuống để đóng bớt cửa A và mở rộng cửa B (hoặc ngược lại). Hai dòng lưu chất sẽ hòa vào nhau bên trong khoang thân van và đi ra ở Cổng C chung để đạt được mức nhiệt độ mong muốn.
Dòng lưu chất tổng đi vào từ Cổng C chính. Khi trục van ở vị trí tối đa phía trên, đĩa van trên sẽ chặn kín Cổng A, toàn bộ lưu chất sẽ bị ép hướng đi ra Cổng B. Khi bộ điện vận hành đẩy trục van tịnh tiến đi xuống với tốc độ 0.3 mm/s, đĩa van dưới sẽ chặn Cổng B và mở hoàn toàn Cổng A, điều hướng toàn bộ lưu chất sang nhánh mới một cách tự động.
Với kết cấu thông minh và tính năng đóng ngắt ON-OFF bằng điện dân dụng tiện lợi, thiết bị được ứng dụng rộng rãi trong các hệ thống:
Hệ thống HVAC và điều hòa không khí trung tâm: Điều phối, trộn dòng nước nóng hoặc nước lạnh Chiller để duy trì nhiệt độ không khí ổn định cho các tòa nhà cao tầng, trung tâm thương mại, phòng sạch nhà máy dược phẩm.
Trạm phân phối nhiệt và năng lượng: Ứng dụng trong các hệ thống sấy, lò hơi, nồi hơi công nghiệp, nơi cần phân chia dòng hơi nóng hoặc trộn nước ngưng tụ tuần hoàn về bồn chứa.
Nhà máy sản xuất và chế biến: Trộn lưu chất theo tỷ lệ định sẵn trong ngành công nghiệp hóa chất nhẹ, thực phẩm, nước giải khát, dệt nhuộm hoặc điều hướng dầu truyền nhiệt trong dây chuyền sản xuất bao bì, gỗ.
Quá trình lắp đặt dòng van điện 3 ngã đòi hỏi độ chuẩn xác cao về cả cơ khí lẫn sơ đồ mạch điện:
Xác định đúng chức năng Trộn hay Chia: Bạn phải kiểm tra kỹ sơ đồ ký hiệu các cổng (A, B, C) đúc trên thân van để lắp đúng vị trí ống dẫn. Lắp ngược chức năng trộn/chia sẽ làm van bị rung giật và mất tác dụng điều phối.
Tư thế lắp đặt chuẩn: Khuyến khích lắp van theo phương thẳng đứng (bộ điện 373-E07 nằm ở phía trên thân van). Tránh lắp quay ngược bộ điện xuống dưới vì nước hoặc độ ẩm tích tụ dễ lọt vào bo mạch.
Lắp van lọc chữ Y phía trước bích: Luôn lắp lọc chữ Y ở các đường ống vào để ngăn chặn rác, cặn bám, xỉ hàn làm kẹt xước đĩa van cơ khí.
Kiểm tra nguồn cấp: Đảm bảo nguồn điện tại phân xưởng ổn định ở mức AC 220V - 240V theo đúng thông số của motor.

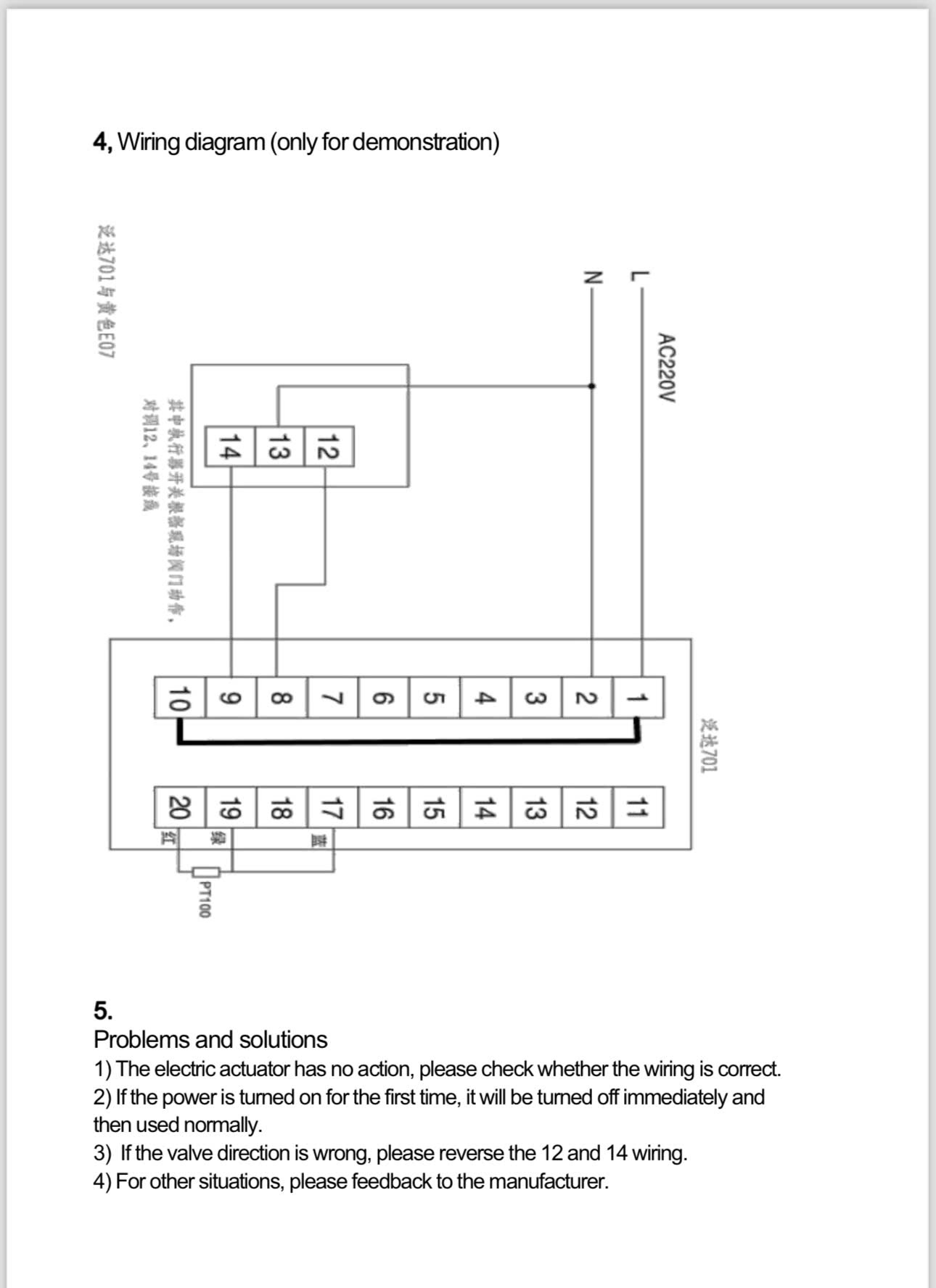

Đấu dây theo sơ đồ đấu nối: Mở nắp bộ điện 373-E07, đấu nối dây nguồn và dây tín hiệu ON-OFF vào đúng các terminal (chân cực) theo sơ đồ hướng dẫn của nhà sản xuất đính kèm dưới nắp hộp số.
Trong quá trình vận hành lâu năm, hệ thống có thể gặp một số sự cố thường gặp và hướng xử lý kỹ thuật như sau:
Động cơ bộ điện sinh nhiệt cao, van không di chuyển hành trình:
Nguyên nhân: Kẹt cơ khí bên trong lòng van do rác bám, hoặc công tắc hành trình bị lệch khiến motor chạy quá dòng mà không ngắt.
Khắc phục: Ngắt nguồn điện, sử dụng tay quay phụ (manual override) để kiểm tra độ trơn của trục. Nếu bị kẹt cứng, cần tháo thân van ra vệ sinh. Chỉnh lại vị trí công tắc hành trình đúng khoảng tối đa 28 mm.
Lưu chất bị rò rỉ qua các cổng dù van đã báo đóng hoàn toàn:
Nguyên nhân: Đĩa van hoặc ghế van bị mòn, trầy xước do tạp chất cứng cứng trong lưu chất cọ xát sau thời gian dài làm việc.
Khắc phục: Tháo cụm thân van cơ khí để kiểm tra, thực hiện rà lại bề mặt làm kín kim loại hoặc thay thế cụm đĩa van mới.
Nước hoặc độ ẩm xâm nhập vào bên trong bộ điện 373-E07:
Nguyên nhân: Các ốc siết nắp bộ điện không chặt, hoặc gioăng cao su làm kín vỏ đầu điện bị rách, lão hóa.
Khắc phục: Sấy khô hoàn toàn bo mạch bên trong bằng máy sấy nhiệt độ nhẹ. Kiểm tra thay thế gioăng đệm và siết chặt các cổ cáp luồn dây điện khi lắp lại.
Nếu bạn đang tìm kiếm một giải pháp tự động hóa tối ưu cho chu trình trộn và điều hướng dòng chảy lưu chất của nhà máy, Van Duy Thành chính là địa chỉ cung cấp vật tư uy tín hàng đầu mà bạn có thể gửi trọn niềm tin.
Chúng tôi chuyên phân phối dòng sản phẩm Van cầu 3 ngã điều khiển điện chất lượng cao, tích hợp bộ truyền động điện Model 373-E07 chính hãng. Đến với Van Duy Thành, quý khách hàng sẽ nhận được:
Sản phẩm nhập khẩu chính ngạch, thân van dày dặn chắc chắn, đầy đủ giấy tờ chứng chỉ CO, CQ rõ ràng nguồn gốc.
Sản phẩm bộ điện đạt chuẩn bảo vệ cao, vận hành bền bỉ, lực kéo 2000 N mạnh mẽ đem lại sự tin cậy tuyệt đối cho hệ thống tự động.
Chính sách giá thành cạnh tranh tối ưu, chế độ bảo hành dài hạn cùng đội ngũ kỹ sư sẵn sàng hỗ trợ tư vấn sơ đồ đấu nối điện chi tiết.
Để nhận báo giá ưu đãi và hỗ trợ giải pháp kỹ thuật nhanh chóng nhất, xin quý khách hàng vui lòng liên hệ trực tiếp với Van Duy Thành qua:
Hotline, Zalo: 0945.400.333
Gmail: duythanhbadiem@gmail.com

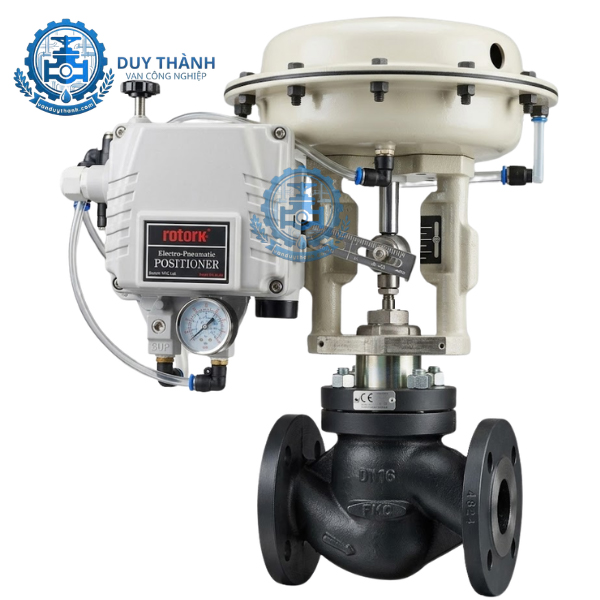

► XEM THÊM: Van Cầu Gang Điều Khiển Khí Nén 4-20ma
