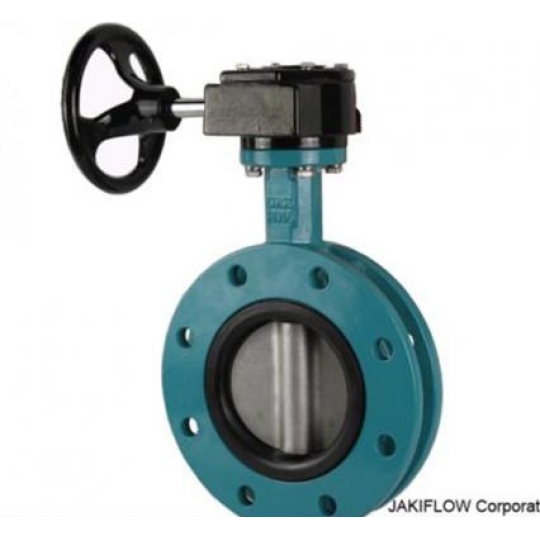

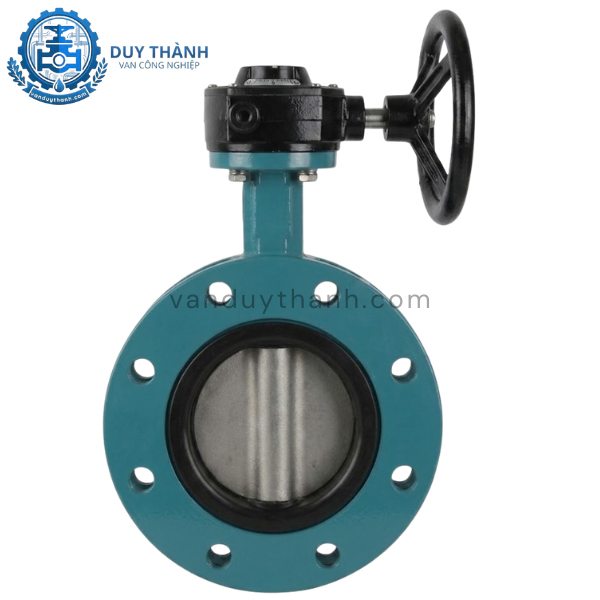

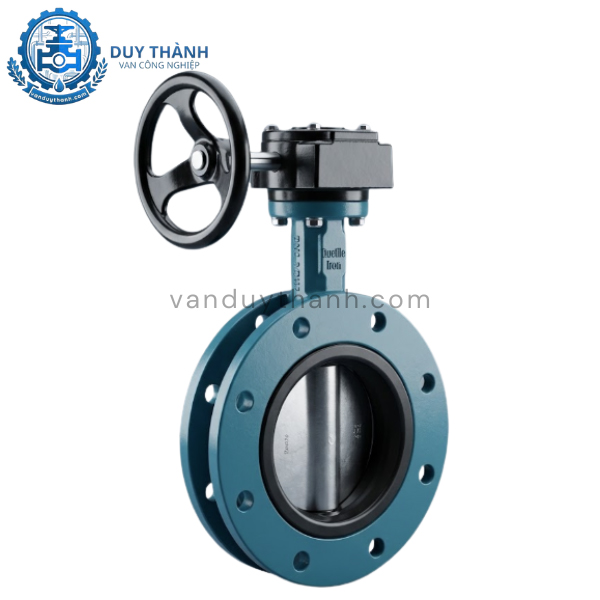

Van Bướm Tay Quay Mặt Bích
Van bướm tay quay mặt bích (Flanged Gear Operated Butterfly Valve) là dòng van công nghiệp kích thước lớn, được vận hành thông qua bộ hộp số vô lăng (Gear Box). Khác với dòng tay gạt, kiểu vận hành tay quay giúp giảm lực tác động, cho phép đóng mở các đường ống áp lực cao một cách nhẹ nhàng và chính xác. Với thiết kế kết nối mặt bích hai đầu, van đảm bảo độ kín khít tuyệt đối và khả năng chịu rung lắc tốt trong các hệ thống đường ống công nghiệp nặng.
Thông số kỹ thuật chủ đạo:
Chất liệu thân: Gang đúc, Gang dẻo, Inox 304/316.
Chất liệu đĩa: Inox 304 hoặc Gang mạ Crom chống mài mòn.
Gioăng làm kín: EPDM (120°C) hoặc PTFE (180°C).
Vận hành: Tay quay vô lăng (Hộp số giảm tốc).
Kết nối: Hai mặt bích (Flanged type).
Tiêu chuẩn bích: JIS 10K, BS PN10/PN16, ANSI 150.
Kích cỡ: DN50 – DN1200.
Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc.
Dòng van này sở hữu những đặc điểm thiết kế ưu việt để xử lý các bài toán vận hành khắt khe:
Vận hành trợ lực: Bộ hộp số bánh răng giúp chuyển hóa lực quay vô lăng nhẹ nhàng thành mô-men xoắn lớn để đóng mở đĩa van, đặc biệt hữu ích với các size lớn từ DN200 trở lên.
Kết nối bích vững chắc: Thiết kế có hai mặt bích đúc liền thân giúp việc lắp đặt và định tâm van vào đường ống trở nên chính xác, giảm thiểu hiện tượng lệch tâm gây rò rỉ.
Khả năng điều tiết chính xác: Nhờ cơ chế bánh răng, đĩa van có thể dừng lại ở bất kỳ vị trí nào mà không bị áp lực dòng chảy làm tự đóng hoặc tự mở.
Độ bền vật liệu cao: Thân van thường được phủ sơn Epoxy dày giúp chống oxy hóa và ăn mòn từ môi trường bên ngoài.
Sản phẩm đóng vai trò thiết yếu trong việc quản lý dòng lưu chất tại các hệ thống lớn:
Ngắt dòng an toàn: Cung cấp giải pháp đóng kín hoàn toàn cho các đường ống dẫn nước, khí hoặc hóa chất.
Giảm hiện tượng búa nước: Vì vận hành qua tay quay mất nhiều vòng quay hơn tay gạt, quá trình đóng/mở diễn ra chậm giúp triệt tiêu xung lực gây hại cho đường ống.
Chịu tải trọng cao: Kiểu nối bích giúp van chịu được áp lực làm việc lên tới 16kgf/cm² (PN16) và chịu được rung lắc từ máy bơm hoặc các thiết bị công suất lớn.
Dễ dàng bảo trì: Thiết kế mặt bích giúp việc tháo rời van để thay thế gioăng hoặc bảo dưỡng đĩa van trở nên thuận tiện mà không ảnh hưởng đến các đoạn ống lân cận.
| Đặc tính kỹ thuật | Chi tiết thông số |
| Kích cỡ (Size) | DN50, DN100, DN300, DN500... đến DN1200 |
| Thân van | Gang dẻo (Ductile Iron), Gang đúc (Cast Iron), Inox 304/316 |
| Đĩa van | Inox 304 (CF8), Inox 316 (CF8M), Gang mạ Crom |
| Vòng đệm (Seat) | Cao su EPDM (chịu 120°C), Teflon PTFE (chịu 180°C) |
| Áp suất làm việc | 10 bar (PN10), 16 bar (PN16) |
| Tiêu chuẩn mặt bích | BS4504 (PN10/PN16), JIS B2220 (10K), ANSI B16.5 (150) |
| Nhiệt độ làm việc | -10°C ~ 180°C (tùy vật liệu gioăng) |
| Hộp số (Gear Box) | Hợp kim thép, tiêu chuẩn chống nước IP65/IP67 |
Van bao gồm các bộ phận chính được lắp ráp chính xác:
Thân van: Có hai mặt bích hai đầu, dày dặn để chịu áp và nhiệt.
Đĩa van (Cánh bướm): Dạng đĩa tròn xoay 90 độ, được mài nhẵn bề mặt tiếp xúc để đảm bảo độ kín tuyệt đối.
Hộp số (Gear Box): Chứa hệ thống bánh răng trợ lực, tay quay vô lăng và kim chỉ báo vị trí (Open/Close).
Trục van: Kết nối đĩa van với hộp số, làm bằng inox chịu lực cao.
Gioăng làm kín: Được lót bên trong thân van, ngăn không cho lưu chất tiếp xúc trực tiếp với thân gang và rò rỉ ra ngoài.
Khi quay vô lăng theo chiều kim đồng hồ: Hệ thống bánh răng trong hộp số truyền động xuống trục van, làm đĩa van xoay ngang vuông góc với dòng chảy, ép chặt vào gioăng cao su để đóng van.
Khi quay vô lăng ngược chiều kim đồng hồ: Trục van xoay đĩa van song song với hướng dòng chảy, cho phép lưu chất đi qua với lưu lượng tối đa.
Chỉ báo vị trí: Kim trên nắp hộp số sẽ hiển thị rõ ràng góc mở của van giúp người vận hành dễ dàng theo dõi từ xa.
Nhờ dải vật liệu đa dạng, van được ứng dụng cực kỳ rộng rãi:
Hệ thống nước sạch: Trạm bơm cấp nước đô thị, tòa nhà, chung cư.
Hệ thống nước thải: Nhà máy xử lý nước thải tập trung (sử dụng đĩa inox và gioăng EPDM).
Hệ thống nhiệt & hơi nóng: Dẫn nước nóng, dầu nóng trong công nghiệp (sử dụng gioăng PTFE chịu 180°C).
Ngành hóa chất: Dẫn axit loãng, bazo (ưu tiên thân và cánh bằng Inox 316).
Phòng cháy chữa cháy (PCCC): Các đường ống chính dẫn nước chữa cháy cho kho bãi, nhà xưởng.
Kiểm tra bích: Đảm bảo tiêu chuẩn mặt bích đường ống (JIS, BS hoặc ANSI) phải đồng nhất với tiêu chuẩn của van.
Sử dụng gioăng đệm bích: Dù van đã có gioăng cao su lót, khi lắp nối bích vẫn nên sử dụng thêm gioăng đệm mặt bích (Gasket) phù hợp để tăng cường độ kín tại điểm nối.
Khoảng cách lắp đặt: Chừa đủ không gian để có thể quay vô lăng dễ dàng, không bị vướng vào tường hoặc các thiết bị khác.
Siết bu lông: Siết đều tay và đối xứng các bu lông xung quanh mặt bích để đảm bảo lực ép cân bằng, tránh làm vênh hoặc rách gioăng van.
Tại Van Duy Thành, chúng tôi tự hào là đối tác tin cậy của các nhà thầu cơ điện và các nhà máy công nghiệp trên toàn quốc.
Sản phẩm đa dạng: Luôn sẵn kho các dòng van từ Hàn Quốc, Đài Loan, Malaysia với đầy đủ kích cỡ đến DN1200.
Chất lượng kiểm định: Tất cả sản phẩm đều đi kèm chứng chỉ CO, CQ và được kiểm tra áp lực trước khi giao.
Tư vấn kỹ thuật chuyên sâu: Hỗ trợ khách hàng lựa chọn vật liệu (Gang/Inox) và tiêu chuẩn bích phù hợp nhất với điều kiện vận hành thực tế.
Bảo hành & Giao hàng: Chính sách bảo hành 12 tháng 1 đổi 1 nếu có lỗi sản xuất, hỗ trợ giao hàng nhanh chóng tận công trình.
Quý khách hàng cần tư vấn kỹ thuật hoặc nhận báo giá cho dòng Van bướm tay quay mặt bích, xin vui lòng liên hệ trực tiếp với Van Duy Thành để được hỗ trợ tận tình nhất!
