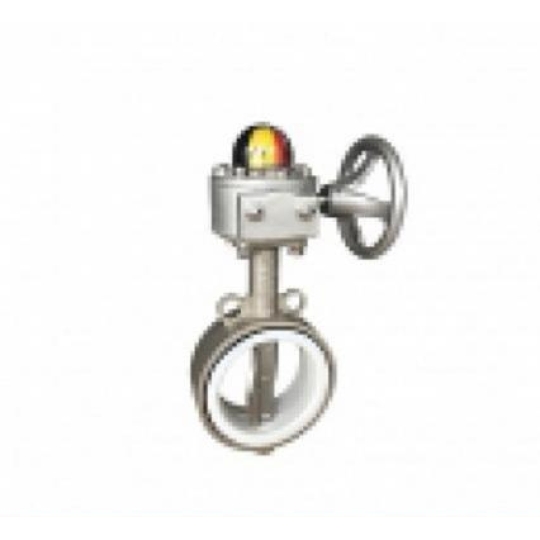

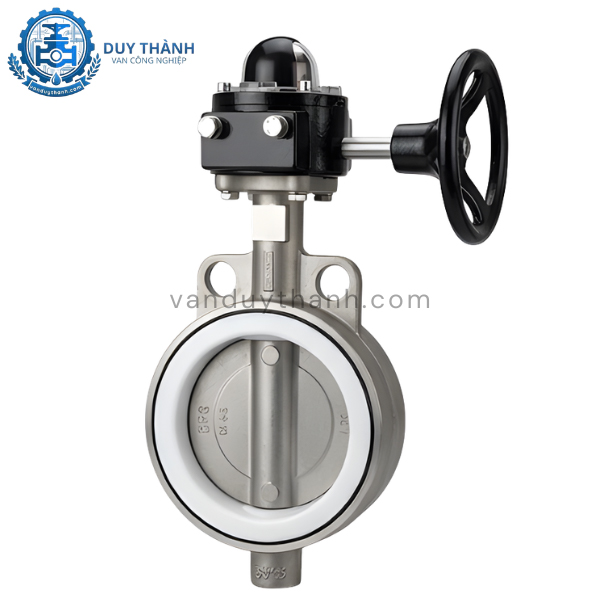

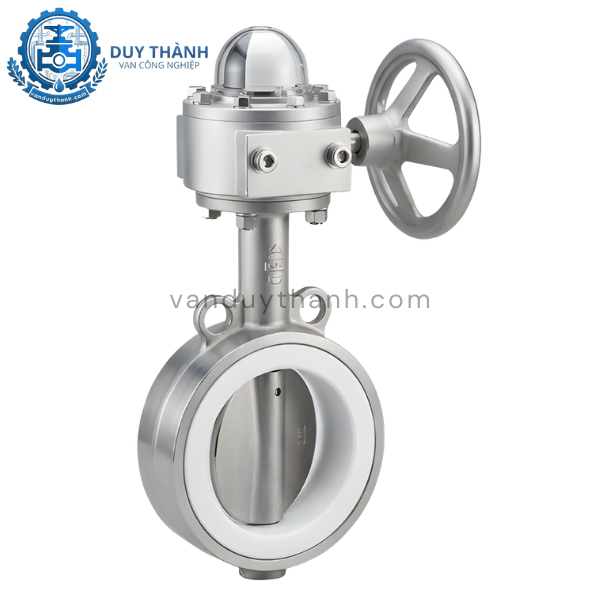

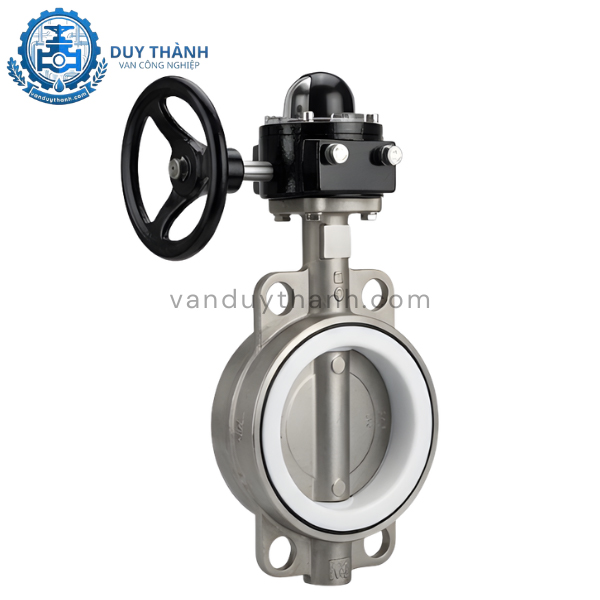

Van Bướm Tay Quay Inox 316

1. Tính năng của Van bướm tay quay Inox 316 Joeun

Van bướm tay quay Inox 316 của thương hiệu Joeun (Hàn Quốc) là dòng van công nghiệp cao cấp, được thiết kế để xử lý các thách thức trong vận hành hệ thống áp lực cao và môi trường ăn mòn.

Vận hành trợ lực thông minh

Thay vì sử dụng lực gạt trực tiếp, van được trang bị hộp số bánh răng trợ lực. Tính năng này mang lại nhiều lợi ích vượt trội:

• Giảm thiểu sức lao động: Giúp người vận hành có thể đóng mở các size van lớn từ DN200 đến DN300 một cách nhẹ nhàng mà không tốn nhiều công sức.

• Kiểm soát góc mở: Hộp số cho phép dừng đĩa van ở bất kỳ vị trí nào để điều tiết lưu lượng một cách chính xác mà không bị áp lực dòng chảy làm xê dịch vị trí đĩa.

• Độ bền cơ học cao: Bộ truyền động hộp số được bảo vệ trong vỏ kín, tránh bụi bẩn và các tác động từ môi trường bên ngoài.

Kháng hóa chất và oxy hóa tuyệt đối

Nhờ vật liệu Inox 316 (SSC14), van sở hữu khả năng chống ăn mòn vượt trội trong các môi trường chứa Clorua hoặc axit mạnh. Đây là tính năng sống còn giúp thiết bị duy trì tuổi thọ lâu dài trong các nhà máy hóa chất hoặc khu vực ven biển.

Khả năng chịu nhiệt và kín thít

Sản phẩm tích hợp gioăng làm kín PTFE (Teflon), một loại vật liệu có độ trơ hóa học cao và khả năng chịu nhiệt độ tối đa lên đến 200°C. Điều này đảm bảo van luôn kín khít, không bị rò rỉ ngay cả khi tiếp xúc với hơi nóng hoặc hóa chất nhiệt độ cao.

2. Tác dụng của Van bướm tay quay Inox 316 Joeun

Trong các sơ đồ công nghệ, van bướm tay quay Joeun đảm nhận những vai trò chiến lược giúp hệ thống hoạt động ổn định và an toàn.

Điều tiết lưu lượng chính xác

Nhờ cơ chế trục vít của tay quay, người dùng có thể điều chỉnh đĩa van theo từng độ nhỏ nhất. Điều này tạo ra tác dụng điều tiết lưu lượng mịn, đặc biệt quan trọng trong các công đoạn pha trộn hoặc chiết rót hóa chất.

Chống va đập thủy lực (Búa nước)

Khác với van tay gạt đóng mở tức thời có thể gây sốc áp, việc đóng mở diễn ra chậm thông qua vô lăng giúp loại bỏ hiện tượng búa nước. Tác dụng này giúp bảo vệ toàn bộ hệ thống đường ống, khớp nối và các thiết bị đo lường khỏi các cú sốc áp suất đột ngột gây nứt vỡ.

Ngắt dòng tuyệt đối và cách ly

Tác dụng chính của thiết bị là chặn đứng dòng lưu chất một cách hoàn hảo. Đĩa inox 316 kết hợp cùng ron PTFE tạo nên một lớp ngăn cách không kẽ hở, hỗ trợ tách biệt các phân khu trong nhà máy để phục vụ quá trình bảo trì, sửa chữa thiết bị hạ nguồn mà không cần xả toàn bộ hệ thống.

3. Thông số kỹ thuật của Van bướm tay quay Inox 316 Joeun

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng van bướm tay quay Joeun do Van Duy Thành cung cấp, giúp khách hàng dễ dàng lựa chọn model phù hợp:

4. Cấu tạo của Van bướm tay quay Inox 316 Joeun

Van Bướm Tay Quay Inox 316 được lắp ráp từ các thành phần cơ khí độ bền cao với quy trình kiểm soát chất lượng khắt khe từ Hàn Quốc:

Thân van (Body)

Được đúc từ Inox 316 (SSC14), có thiết kế nhỏ gọn kiểu kẹp bích (Wafer). Thân van đóng vai trò là bộ khung chịu lực và bảo vệ các linh kiện bên trong, đồng thời có các lỗ định vị để lắp đặt dễ dàng giữa các mặt bích đường ống.

Đĩa van (Disc)

Có hình dạng cánh bướm xoay tròn quanh trục. Đĩa van được chế tạo từ Inox 316 và được đánh bóng bề mặt để giảm ma sát với lưu chất, đồng thời ngăn chặn sự bám dính của tạp chất.

Trục van (Stem/Ty)

Là bộ phận truyền động tịnh tiến từ hộp số xuống đĩa van. Trục van inox 316 có độ cứng cao, đảm bảo không bị biến dạng dưới áp lực dòng chảy lớn.

Ron làm kín (Seat)

Lớp lót PTFE (Teflon) bao quanh lòng thân van. Đây là bộ phận quan trọng nhất để đảm bảo độ kín, có khả năng chịu được sự tấn công của hóa chất và nhiệt độ cao mà không bị mủn hay biến dạng.

Hộp số tay quay (Gearbox & Handwheel)

Bao gồm vô lăng (tay quay) và hệ thống bánh răng trợ lực. Bộ phận này chuyển đổi lực xoay của người vận hành thành mô-men xoắn lớn để đóng mở đĩa van một cách êm ái.

5. Nguyên lý làm việc của Van bướm tay quay Inox 316

Van vận hành dựa trên chuyển động quay của đĩa van thông qua tay quay cơ học:

• Quá trình mở van: Khi người vận hành xoay vô lăng theo chiều ngược kim đồng hồ, hệ thống bánh răng trong hộp số sẽ truyền lực làm xoay trục van. Đĩa van sẽ xoay từ góc 0 độ (đóng hoàn toàn) sang các góc độ khác nhau. Ở trạng thái mở hoàn toàn (90 độ), đĩa van nằm song song với hướng dòng chảy, cho phép lưu chất đi qua với lưu lượng lớn nhất.

• Quá trình đóng van: Xoay vô lăng theo chiều kim đồng hồ, đĩa van sẽ từ từ xoay về vị trí vuông góc với hướng dòng chảy. Lúc này, mép của đĩa van inox 316 sẽ ép chặt vào bề mặt ron PTFE, ngăn chặn hoàn toàn dòng lưu chất.

• Cơ chế tự khóa: Điểm đặc biệt của tay quay là cơ chế tự khóa của trục vít bánh răng. Đĩa van sẽ đứng yên tại vị trí dừng mà không bị áp lực của dòng lưu chất làm thay đổi góc mở, giúp việc điều tiết trở nên cực kỳ ổn định.

6. Môi trường ứng dụng của Van Bướm Tay Quay Inox 316

Với vật liệu Inox 316 cao cấp và đệm PTFE, van bướm tay quay Joeun là lựa chọn hàng đầu cho các môi trường khắc nghiệt:

Công nghiệp hóa chất và lọc dầu

Ứng dụng trong các đường ống dẫn axit, kiềm, dung môi và các chế phẩm từ dầu mỏ. Khả năng kháng hóa chất của Inox 316 giúp van không bị ăn mòn hay rò rỉ trong suốt quá trình sử dụng.

Hệ thống hơi nóng (Steam) và khí nén

Với khả năng chịu nhiệt độ lên đến 200°C, van hoạt động ổn định trong các hệ thống nồi hơi, lò hơi công nghiệp và các đường ống dẫn khí nén nhiệt độ cao.

Xử lý nước thải và nước biển

Inox 316 là vật liệu lý tưởng để chống lại sự xâm thực của muối biển và các tạp chất hóa học trong nước thải công nghiệp, đảm bảo van không bị rỉ sét như các dòng van gang thông thường.

Ngành thực phẩm và dược phẩm

Bề mặt inox được xử lý bóng, chống bám dính và gioăng PTFE đạt tiêu chuẩn an toàn giúp van đáp ứng tốt các yêu cầu vệ sinh nghiêm ngặt trong sản xuất thực phẩm, nước giải khát và thuốc.

7. Hướng dẫn lắp đặt Van bướm tay quay Inox 316

Để van vận hành bền bỉ và không bị rò rỉ, quy trình lắp đặt cần tuân thủ các bước sau:

1. Kiểm tra trước khi lắp: Đảm bảo kích cỡ van phù hợp với kích cỡ đường ống. Kiểm tra đĩa van và gioăng PTFE xem có bị trầy xước hay bám bụi bẩn không.

2. Vị trí đĩa van: Khi lắp đặt, đĩa van phải ở trạng thái mở một phần (khoảng 10-20 độ). Không nên để van đóng hoàn toàn vì khi siết bulong mặt bích, lực ép có thể làm kẹt hoặc biến dạng gioăng.

3. Vệ sinh mặt bích: Thổi sạch bụi bẩn và xỉ hàn trong lòng ống. Đảm bảo hai mặt bích song song và đồng tâm trước khi đưa van vào giữa.

4. Siết bulong: Xỏ các bulong định vị qua các lỗ trên thân van. Siết chặt dần các bulong theo hình đối xứng (đối chóp) để áp lực mặt bích phân bổ đều lên bề mặt làm kín của van.

5. Vận hành thử: Sau khi lắp xong, thực hiện quay vô lăng để đóng mở van vài lần. Đảm bảo đĩa van không va chạm với đường ống và tay quay hoạt động trơn tru trước khi cấp lưu chất vào hệ thống.

8. Van Duy Thành là đơn vị chuyên cung cấp Van bướm tay quay Inox 316 Joeun

Trên hành trình khẳng định uy tín tại thị trường Việt Nam, Van Duy Thành tự hào là đối tác phân phối chiến lược của thương hiệu Joeun (Hàn Quốc). Chúng tôi cam kết mang đến giải pháp vật tư kỹ thuật tối ưu nhất cho công trình của bạn.

Tại sao khách hàng tin tưởng lựa chọn Van Duy Thành?

• Sản phẩm chính hãng: 100% hàng nhập khẩu mới, đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) từ Hàn Quốc.

• Kho hàng sẵn có: Luôn dự trữ đầy đủ các kích thước từ DN40 đến DN300, đảm bảo giao hàng hỏa tốc, không làm gián đoạn tiến độ thi công.

• Giá cả cạnh tranh: Chính sách giá linh hoạt và tối ưu nhờ nhập khẩu trực tiếp, mang lại lợi ích kinh tế cao nhất cho nhà thầu và đại lý.

• Hỗ trợ chuyên nghiệp: Đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng tư vấn giải pháp lựa chọn vật liệu và hỗ trợ hướng dẫn lắp đặt trọn đời.

Quý khách hàng có nhu cầu về Van bướm tay quay Inox 316 Joeun, hãy liên hệ ngay với Van Duy Thành để nhận được báo giá và sự phục vụ chu đáo nhất.
