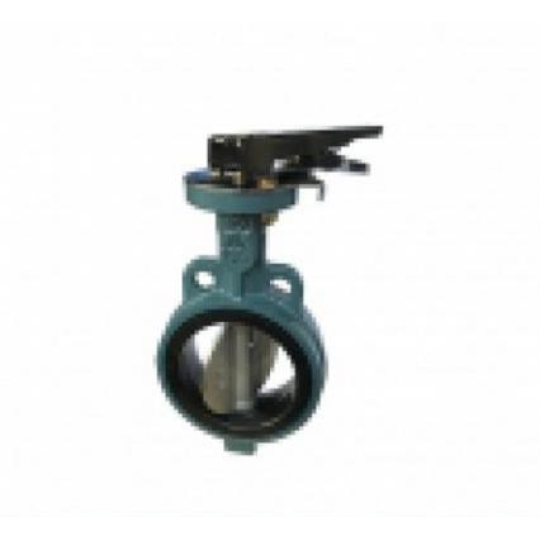

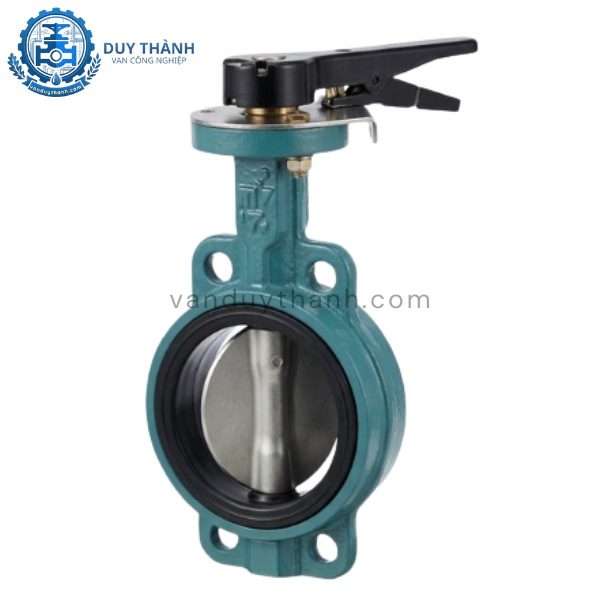

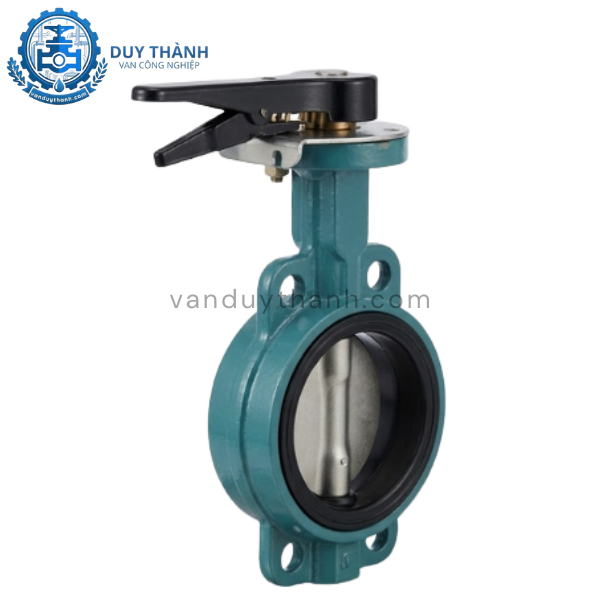

Van Bướm Tay Gạt 10k Joeun

1. Tính năng của Van bướm tay gạt 10K Joeun

Van bướm tay gạt 10K Joeun được đánh giá cao nhờ sự kết hợp giữa tính tiện dụng và khả năng vận hành bền bỉ. Dưới đây là những tính năng tiêu chuẩn giúp sản phẩm chiếm lĩnh thị trường:

Đóng mở nhanh chóng và chính xác

Cơ chế tay gạt cho phép người dùng đóng hoặc mở van hoàn toàn chỉ trong vài giây thông qua góc quay 90 độ. Tay kẹp có các nấc định vị giúp người vận hành có thể điều tiết lưu lượng dòng chảy ở các mức độ khác nhau một cách dễ dàng.

Thiết kế nhỏ gọn, tiết kiệm không gian

So với van cổng hay van bi cùng kích thước, van bướm Joeun có trọng lượng nhẹ và độ dày thân van mỏng hơn nhiều. Tính năng này cực kỳ hữu ích cho các hệ thống đường ống chật hẹp hoặc các vị trí lắp đặt trên cao, giúp giảm tải trọng lên hệ thống giá đỡ.

Khả năng tương thích đa tiêu chuẩn

Một trong những tính năng độc đáo của dòng van này là thiết kế lỗ bulong theo dạng Wafer đa tiêu chuẩn. Điều này cho phép van có thể lắp đặt vừa vặn giữa các mặt bích tiêu chuẩn JIS 10K, ANSI, DIN hay BS mà không cần lo lắng về sự sai lệch kích thước.

2. Tác dụng của Van bướm tay gạt 10K Joeun

Van bướm tay gạt 10K Joeun đóng vai trò quan trọng trong việc điều tiết và quản lý dòng lưu chất với các tác dụng chính:

• Điều tiết lưu lượng: Nhờ các nấc khóa trên tay gạt, van giúp kiểm soát lượng nước, khí hoặc hơi nóng đi qua đường ống theo ý muốn của người dùng.

• Ngăn chặn dòng chảy: Ở trạng thái đóng hoàn toàn, đệm van (Seat) ép chặt vào đĩa van tạo nên độ kín khít tuyệt đối, ngăn không cho lưu chất rò rỉ.

• Bảo vệ hệ thống hạ nguồn: Giúp cách ly các đoạn ống hoặc thiết bị để phục vụ công tác bảo trì, sửa chữa mà không cần xả toàn bộ hệ thống.

3. Thông số kỹ thuật của Van bướm tay gạt 10K Joeun

Dưới đây là bảng thông số chi tiết để quý khách hàng tham khảo cho dự án của mình:

4. Cấu tạo của Van bướm tay gạt 10K Joeun

Cấu tạo của van bướm Joeun là sự kết hợp của các bộ phận cơ khí chính xác:

Thân van (Body)

Được đúc từ nhiều loại vật liệu như gang (cho hệ thống nước), inox (cho hóa chất) hoặc nhựa (cho môi trường axit). Thân van có dạng vòng tròn với các lỗ xỏ bulong để định vị giữa hai mặt bích.

Đĩa van (Disc)

Có hình dạng như cánh bướm, xoay quanh trục van. Đây là bộ phận trực tiếp tiếp xúc với lưu chất. Đĩa van thường được làm bằng inox 304 hoặc 316 để chống ăn mòn và tăng độ bền.

Trục van (Stem)

Được làm từ thép carbon WCB hoặc thép không gỉ. Trục van truyền động từ tay gạt xuống đĩa van, đòi hỏi độ cứng cao để không bị biến dạng khi gặp áp lực dòng chảy lớn.

Đệm làm kín (Seat)

Đây là lớp lót giữa thân van và đĩa van. Tùy vào nhiệt độ môi trường mà người dùng chọn đệm EPDM (nhiệt độ thấp) hoặc PTFE/Kim loại (cho hơi nóng lên đến 250°C).

5. Nguyên lý làm việc của Van bướm tay gạt 10K Joeun

Nguyên lý hoạt động của van bướm tay gạt rất đơn giản nhưng hiệu quả:

• Mở van: Khi người vận hành bóp khóa tay kẹp và gạt tay quay một góc 90 độ, trục van sẽ xoay và kéo theo đĩa van xoay song song với dòng chảy. Lúc này, lưu lượng dòng chảy đạt mức tối đa.

• Điều tiết: Người dùng có thể dừng tay gạt ở các vị trí trung gian (ví dụ 30, 45, 60 độ) để hạn chế bớt lưu lượng.

• Đóng van: Gạt tay quay về vị trí ban đầu, đĩa van sẽ xoay vuông góc với đường ống. Mép của đĩa van ép chặt vào đệm làm kín, chặn đứng dòng lưu chất.

6. Môi trường ứng dụng của Van bướm tay gạt 10K Joeun

Nhờ sự đa dạng về vật liệu, van bướm Joeun được ứng dụng trong hầu hết các lĩnh vực:

• Hệ thống cấp thoát nước: Sử dụng van thân gang đệm EPDM cho nước sạch, nước thải.

• Hệ thống hơi nóng và lò hơi: Sử dụng van thân thép/inox với đệm chịu nhiệt PTFE hoặc đệm kim loại (chịu đến 250°C).

• Công nghiệp thực phẩm & Dược phẩm: Sử dụng van inox kết nối Clamp đạt tiêu chuẩn vệ sinh an toàn thực phẩm (VSATTP).

• Ngành dầu khí & Gas: Sử dụng van thép WCB tiêu chuẩn chịu áp lực cao.

7. Hướng dẫn lắp đặt Van bướm tay gạt 10K Joeun

Để van vận hành ổn định và không bị rò rỉ, cần lưu ý các kỹ thuật sau:

1. Mở nhẹ đĩa van: Khi lắp đặt, nên mở đĩa van ở góc khoảng 10-20 độ để tránh làm biến dạng đệm làm kín khi siết bulong mặt bích.

2. Không cần dùng thêm gioăng: Bản thân đệm (Seat) của van bướm đã đóng vai trò là gioăng làm kín mặt bích, do đó không cần dùng thêm gioăng cao su bên ngoài.

3. Căn chỉnh tâm: Đảm bảo van nằm chính tâm giữa hai mặt bích trước khi siết chặt bulong.

4. Vệ sinh: Loại bỏ xỉ hàn và tạp chất trong ống để tránh làm trầy xước đĩa van khi đóng mở.

8. Van Duy Thành là đơn vị chuyên cung cấp Van bướm tay gạt 10K Joeun

Trong thị trường vật tư ngành van đầy biến động, Van Duy Thành khẳng định vị thế là nhà cung cấp uy tín hàng đầu cho dòng sản phẩm Van bướm Joeun.

• Đa dạng nguồn gốc: Chúng tôi nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, Nhật Bản và Châu Âu, đáp ứng mọi yêu cầu về thương hiệu và ngân sách.

• Chất lượng kiểm định: Mọi sản phẩm bàn giao đều đi kèm đầy đủ chứng từ CO, CQ và danh mục thông số kỹ thuật chi tiết.

• Kho hàng "khủng": Sẵn hàng các size từ nhỏ (D21) đến lớn (D380), đảm bảo giao hàng hỏa tốc cho các công trình đang cần gấp.

• Chính sách ưu việt: Bảo hành đổi mới trong 12 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ tư vấn kỹ thuật trọn đời.

Quý khách hàng có nhu cầu tư vấn chuyên sâu hoặc nhận báo giá tốt nhất cho Van bướm tay gạt 10K Joeun, vui lòng liên hệ trực tiếp với Van Duy Thành ngay hôm nay!
