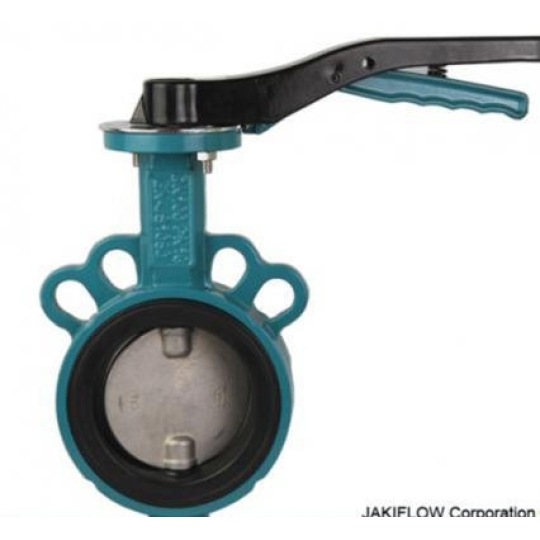

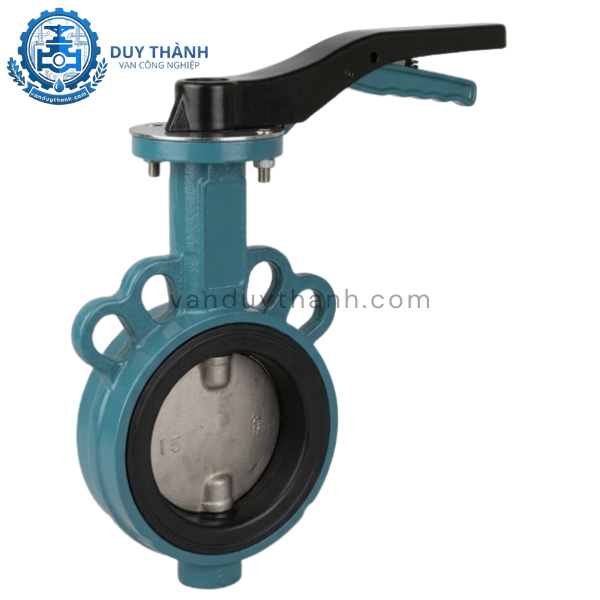

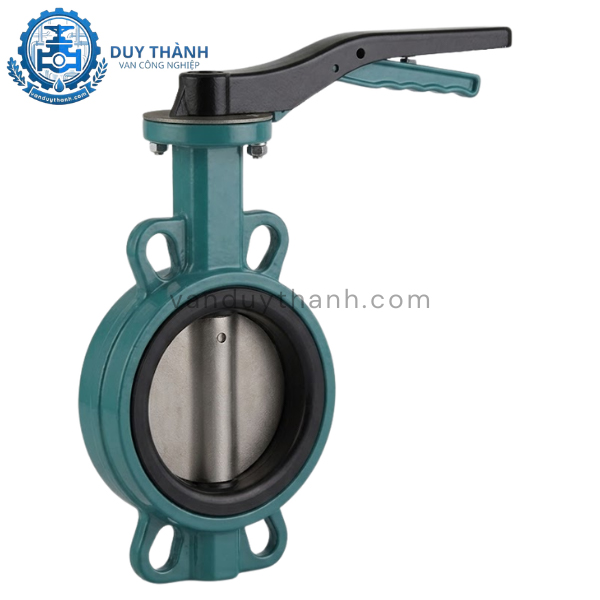

Van Bướm Tay Gạt JAKI 112W

1. Tính năng của Van Bướm Tay Gạt JAKI 112W

Dòng sản phẩm JAKI 112W sở hữu những đặc tính kỹ thuật ưu việt, được thiết kế để tối ưu hóa hiệu suất trong các hệ thống đường ống công nghiệp:

• Đa dạng kết nối bích (Multi-Flange Drilling): Đây là tính năng nổi bật nhất của mã 112W. Phần thân van được khoan lỗ thông minh, cho phép lắp đặt vừa vặn với nhiều tiêu chuẩn bích khác nhau từ DIN, ANSI đến JIS mà không cần thay đổi chủng loại van.

• Đóng mở nhanh chóng: Với cơ chế tay gạt kết hợp cùng đĩa bướm xoay 90 độ, van cho phép ngắt hoặc mở dòng chảy tức thì, tiết kiệm thời gian vận hành so với các dòng van cổng hay van cầu.

• Cấu trúc tinh gọn: Thiết kế "Face-to-face" theo chuẩn ISO 5752 giúp van có thân mỏng, giảm thiểu tối đa trọng lượng hệ thống và không gian lắp đặt.

• Độ kín khít tuyệt đối: Hệ thống gioăng làm kín (Seat) được đúc áp lực cao, bao phủ toàn bộ lòng van, giúp ngăn chặn rò rỉ lưu chất ở cả hai chiều.

2. Tác dụng của Van Bướm JAKI 112W

Van Bướm Tay Gạt JAKI 112W đóng vai trò quan trọng trong việc điều tiết và ngắt dòng lưu chất:

• Kiểm soát lưu lượng hiệu quả: Tay gạt có các nấc răng cưa định vị, giúp người vận hành có thể điều chỉnh góc mở của đĩa van ở nhiều mức độ khác nhau để kiểm soát lưu lượng dòng chảy.

• Ngăn chặn dòng chảy ngược: Với độ khít cao giữa đĩa van và gioăng, JAKI 112W đảm bảo ngăn chặn triệt để dòng chảy khi ở trạng thái đóng hoàn toàn.

• Giảm thiểu sụt áp: Khi mở hoàn toàn, đĩa van nằm song song với dòng chảy, tạo ra lực cản thấp nhất, giúp duy trì áp suất ổn định cho hệ thống hạ nguồn.

• Bảo vệ thiết bị: Giúp cách ly các đoạn đường ống hoặc thiết bị như máy bơm, đồng hồ đo để tiến hành bảo trì định kỳ một cách an toàn.

3. Thông số kỹ thuật của Van Bướm JAKI 112W

Dưới đây là bảng tổng hợp các thông số kỹ thuật chi tiết của model JAKI 112W:

4. Cấu tạo của Van Bướm Tay Gạt JAKI 112W

Cấu tạo của van là sự kết hợp cơ khí chính xác giữa các bộ phận:

1. Thân van (Body): Thường được đúc từ gang cầu hoặc gang xám cao cấp, phủ sơn Epoxy chống ăn mòn. Thiết kế dạng Wafer giúp van kẹp chặt giữa hai mặt bích đường ống.

2. Đĩa van (Disc): Có dạng hình tròn dẹt như cánh bướm, chế tạo từ inox 304 hoặc inox 316 để chịu lực và chống oxy hóa bề mặt.

3. Trục van (Stem): Làm bằng thép không gỉ cường độ cao, truyền lực trực tiếp từ tay gạt xuống đĩa van.

4. Vòng đệm làm kín (Seat): Là lớp lót bên trong lòng van, thường dùng vật liệu EPDM hoặc PTFE (Teflon) tùy theo môi trường nhiệt độ và hóa chất.

5. Tay gạt (Handle): Làm từ hợp kim cứng, tích hợp mỏ vịt và đĩa răng cưa để cố định vị trí đóng mở.

5. Nguyên lí làm việc của Van Bướm JAKI

Van bướm JAKI vận hành dựa trên cơ chế xoay quanh trục của đĩa van:

• Trạng thái mở: Khi gạt tay gạt một góc 90 độ, trục van xoay làm đĩa van nằm song song với hướng dòng chảy. Lúc này lưu chất đi qua van với lưu lượng tối đa.

• Trạng thái đóng: Khi gạt tay gạt về vị trí ban đầu, đĩa van xoay vuông góc với đường ống. Mép của đĩa van ép chặt vào vòng đệm (seat) bằng cao su, tạo ra một vách ngăn kín khít hoàn toàn không cho lưu chất đi qua.

• Trạng thái điều tiết: Người dùng có thể dừng tay gạt ở các nấc răng cưa trung gian (ví dụ 30 độ, 45 độ) để hạn chế một phần dòng chảy theo nhu cầu.

6. Môi trường ứng dụng của Van Bướm JAKI 112W

Nhờ đạt các tiêu chuẩn quốc tế khắt khe, JAKI 112W được ứng dụng rộng rãi trong:

• Hệ thống cấp thoát nước: Trạm bơm nước sạch, nhà máy xử lý nước thải đô thị và công nghiệp.

• Hệ thống PCCC: Van dùng để kiểm soát dòng nước trong các đường ống chữa cháy nhờ khả năng đóng mở nhanh và chịu áp suất 300PSI (khoảng 20 bar).

• Hệ thống HVAC: Điều khiển dòng nước lạnh trong các hệ thống chiller, điều hòa không khí trung tâm của các tòa nhà.

• Ngành công nghiệp nhẹ: Sử dụng trong các dây chuyền sản xuất thực phẩm, nước giải khát hoặc các đường ống dẫn khí nén công nghiệp.

7. Hướng dẫn lắp đặt Van Bướm JAKI 112W

Để đảm bảo van hoạt động bền bỉ và không bị rò rỉ, cần tuân thủ các quy tắc lắp đặt sau:

1. Không cần dùng gioăng mặt bích: Bản thân gioăng cao su (seat) của van bướm đã nhô ra ngoài thân van để làm nhiệm vụ của gioăng mặt bích. Tuyệt đối không chèn thêm gioăng cao su giữa van và mặt bích ống.

2. Mở hé đĩa van khi lắp: Trước khi đặt van vào giữa hai mặt bích, hãy mở đĩa van khoảng 10-20 độ để tránh đĩa van bị kẹp chặt hoặc hỏng mép khi siết bu lông.

3. Vệ sinh đường ống: Loại bỏ hoàn toàn mạt sắt, cát đá hoặc xỉ hàn bên trong ống để tránh làm rách gioăng khi van vận hành.

4. Siết bu lông đối xứng: Siết bu lông theo quy tắc đối đỉnh (hình sao) để lực ép từ mặt bích lên thân van được đều, tránh tình trạng vênh mặt bích gây rò rỉ.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Bướm JAKI 112W

Sản phẩm JAKI 112W tại Van Duy Thành luôn là sự lựa chọn hàng đầu cho các dự án yêu cầu sự tin cậy tuyệt đối về mặt kỹ thuật.

Tại sao nên chọn mua tại Van Duy Thành?

• Cam kết chính hãng: Sản phẩm JAKI nhập khẩu trực tiếp từ Đài Loan, đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc và chất lượng.

• Sẵn kho số lượng lớn: Chúng tôi luôn dự phòng đầy đủ các kích cỡ và tiêu chuẩn áp suất để đáp ứng tiến độ công trình nhanh nhất.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại Van Duy Thành hỗ trợ tư vấn chọn đúng vật liệu gioăng và tiêu chuẩn bích phù hợp với hạ tầng hiện có của khách hàng.

• Chính sách hậu mãi ưu việt: Bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật trọn đời và giao hàng nhanh chóng trên toàn quốc.

Quý khách hàng quan tâm đến sản phẩm Van bướm tay gạt JAKI 112W, vui lòng liên hệ trực tiếp với Van Duy Thành để nhận báo giá cạnh tranh và hỗ trợ tư vấn chi tiết nhất!
